Elementi di collegamento di ZEISS

Varietà per il tuo sistema tastatore

ZEISS offre un’ampia gamma di elementi di collegamento per la costruzione di sistemi di tastatori complessi. Il nostro portafoglio comprende cubi solidi, pezzi angolari ed elementi rotanti e con giunti a cerniera regolabili.

Scarica le informazioni

Acquista ora

Semplifica il sistema con un minor numero di collegamenti
Ottimizza la rigidità per le misure in serie
Aumenta la flessibilità con elementi mobili

Elementi di collegamento

Costruzione dei sistemi tastatori

Esistono molti modi per combinare gli elementi. Osservare quanto segue:

Il minor numero possibile di punti di collegamento

Un sistema tastatore dovrebbe essere costituito dal minor numero possibile di elementi di collegamento, poiché ogni interfaccia può rompersi. Ciò può portare a una perdita di rigidità. È preferibile combinare più elementi in un singolo elemento, ad esempio una prolunga e un cubo.

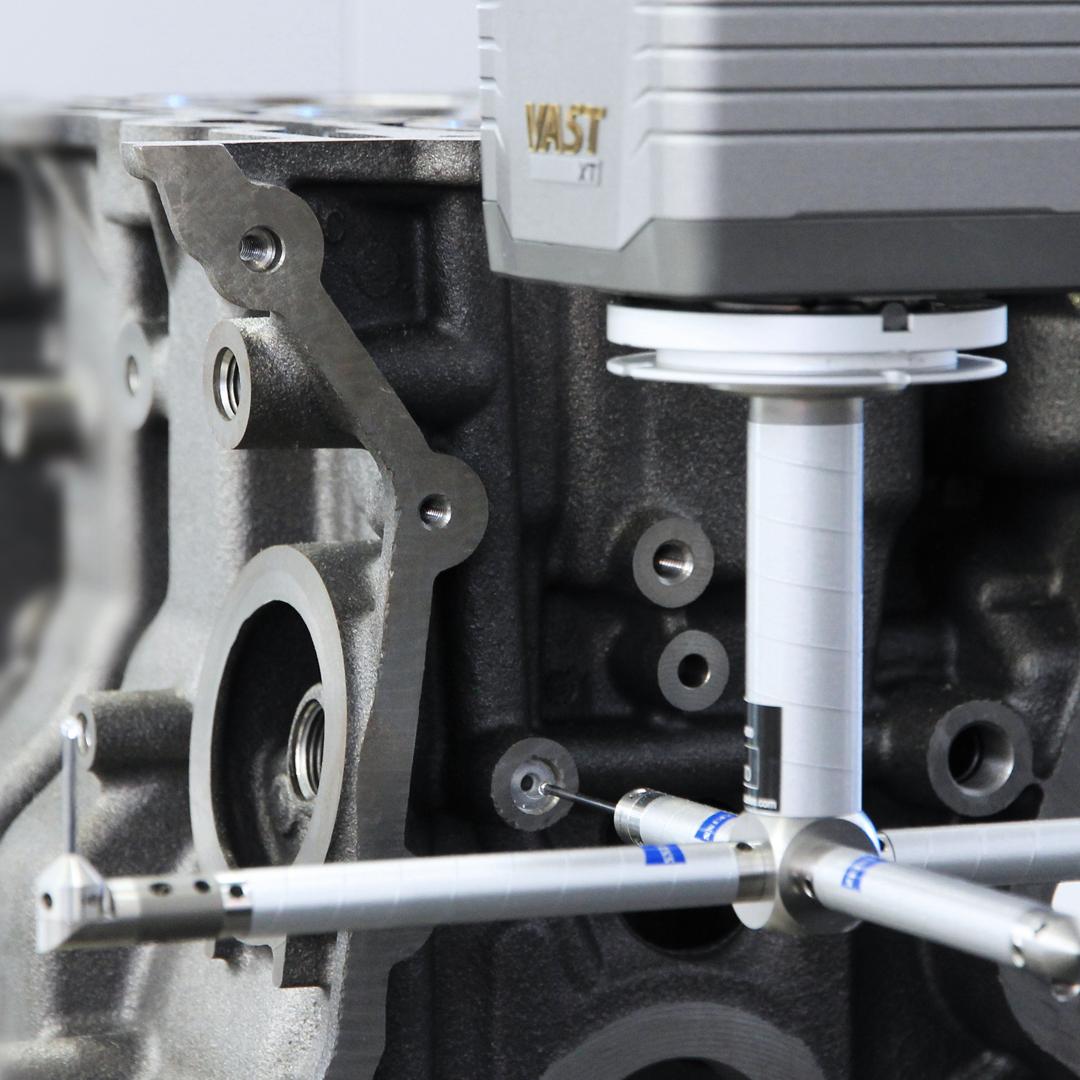

Collegamenti fissi per misure in serie

Per le misure in serie sono preferibili collegamenti fissi, come elementi angolari fresati, poiché gli angoli non si cambiano in conseguenza del funzionamento continuo.

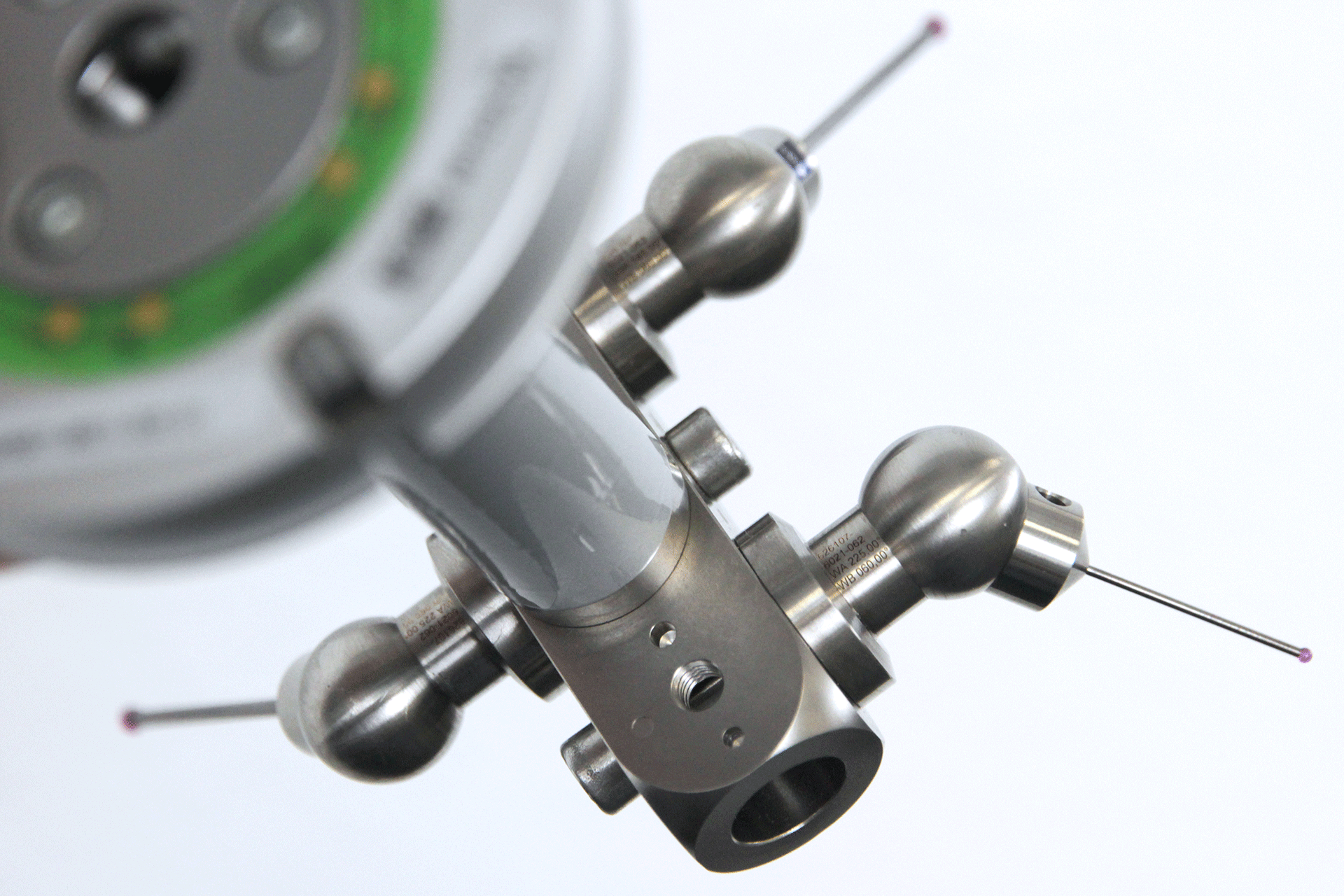

Elementi mobili per la massima flessibilità

Gli elementi mobili, come i giunti a cerniera, aumentano la flessibilità di un sistema tastatore. È possibile impostare in modo ripetibile qualsiasi angolazione. Un supporto conico integrato consente inoltre la regolazione in rotazione di angoli pieni. Ciò mantiene la flessibilità del sistema tastatore.

Caratteristiche di prodotto

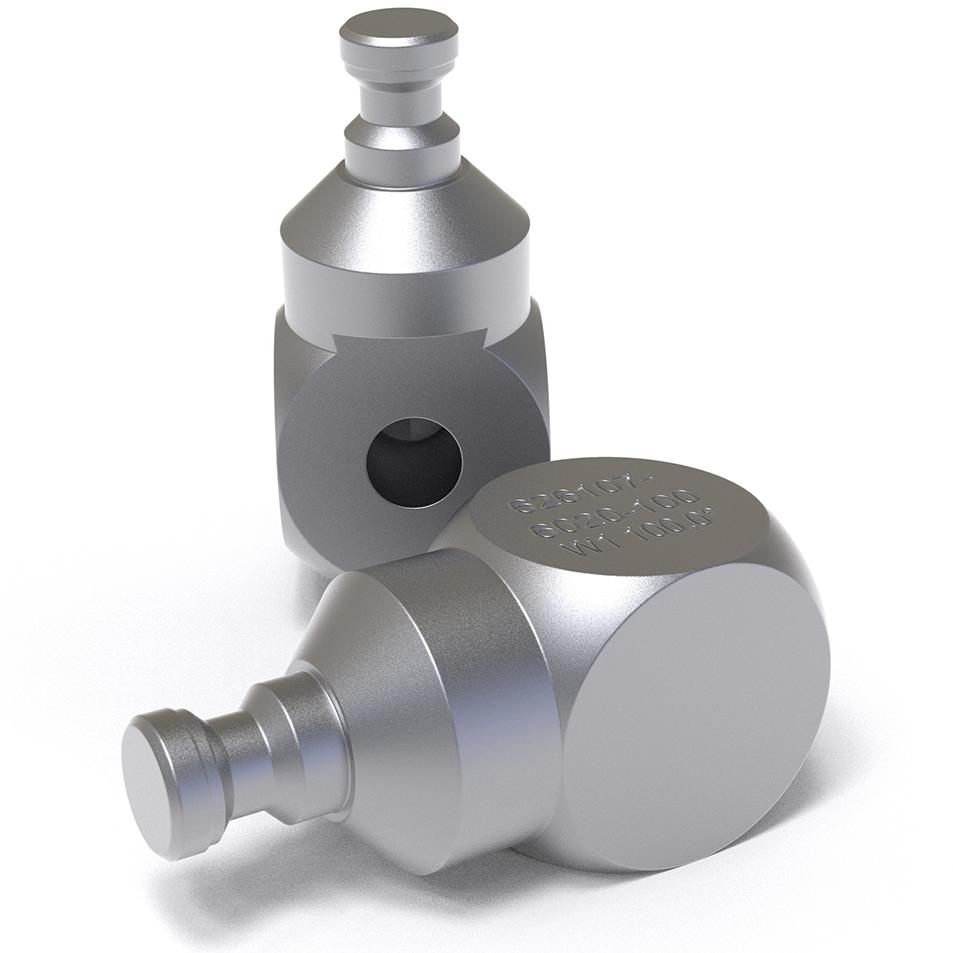

Elementi angolari grezzi
Dai nostri elementi angolari grezzi, è possibile produrre un elemento angolare o un elemento ad angolo solido con una semplice lavorazione. In tal modo è possibile personalizzare i propri elementi angolari.

Elementi di collegamento con attacco conico
I nostri elementi di collegamento M3 XXT utilizzano un attacco conico. Tre perni filettati interni con sistema Torx assicurano elevate forze di bloccaggio. Anche dopo diverse regolazioni, è ancora possibile regolare facilmente gli elementi rotanti.

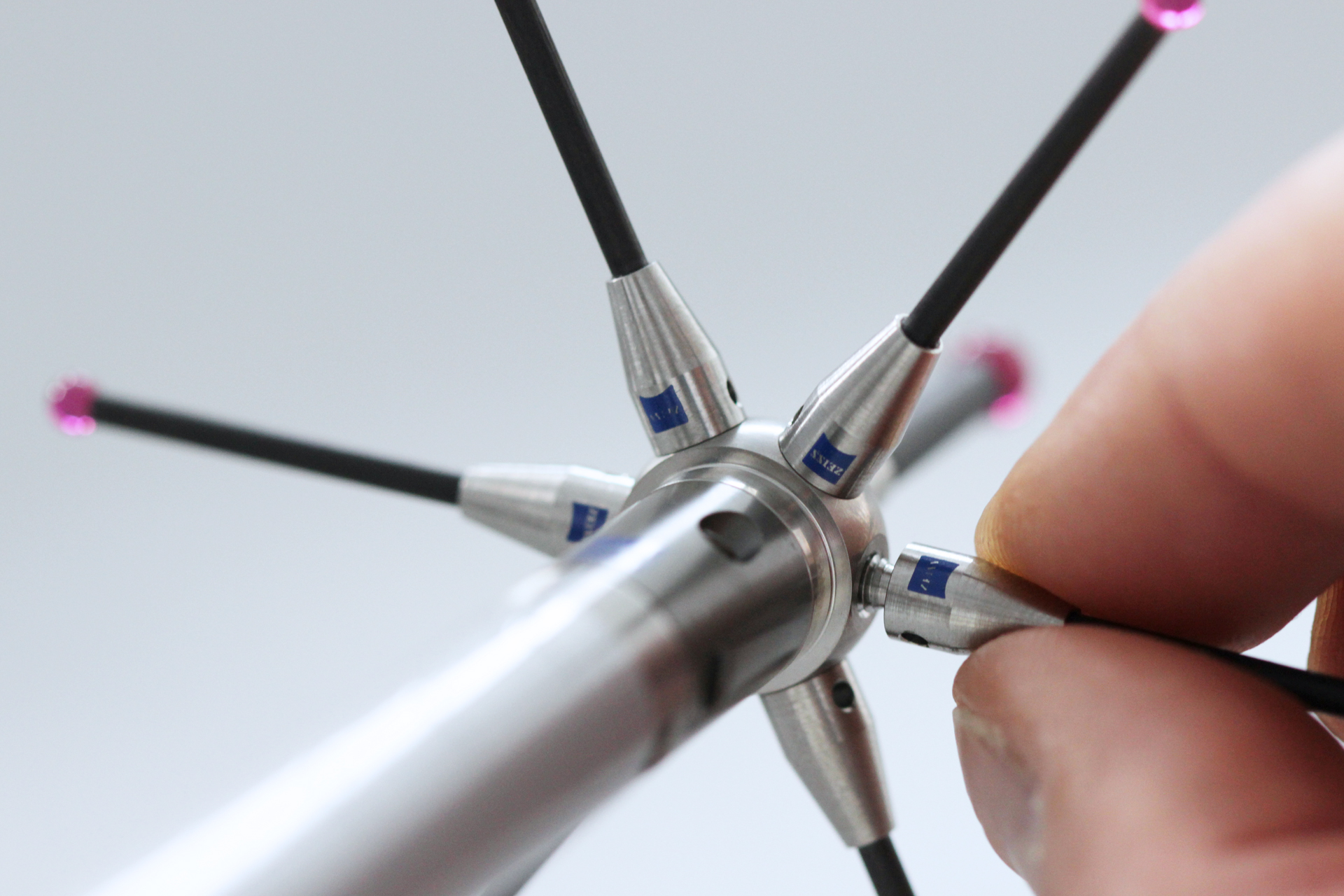

Collegamenti REACH CFX 3⁺
Gli elementi di collegamento REACH CFX 3⁺ assicurano la massima rigidità dei tastatori. Inoltre, offriamo componenti completamente armonizzati e costituiti da prolunghe intercambiabili e terminali rotanti. Gli angolari, i giunti snodati o gli stili a stella verranno utilizzati opzionalmente e saranno regolati con l’angolazione richiesta. Provvederemo a fissare la regolazione dell’elemento angolare, ad es. mediante saldatura laser. Ciò assicura un sistema tastatore altamente stabile.
