Controllo qualità per motori elettrici ad alte prestazioni
ZEISS EMOBILITY SOLUTIONS

Controllo qualità
per motori elettrici ad alte prestazioni

Componenti affidabili grazie ai dati di analisi e qualità
Gestione della qualità dei motori elettrici nella produzione

Gestione della qualità dei motori elettrici nella produzione

Massima precisione per i processi automatizzati

Molti dei componenti dei motori elettrici compatti ad alte prestazioni sono prodotti in processi automatizzati. Richiedono controlli in ogni fase della produzione: anche se i requisiti possono variare, la precisione è un’esigenza costante. Le prestazioni del motore elettronico dipendono dal posizionamento corretto, dalle dimensioni precise e dai cordoni di saldatura di alta qualità.

ZEISS eccelle quando si tratta di assemblaggi di precisione, che richiedono un’accuratezza di livello micrometrico e una gamma di tecnologie che includono soluzioni automatizzate e non a contatto.

Copertura completa delle applicazioni dei motori elettrici

I motori elettrici sono le vere centrali dei veicoli elettrici, in quanto combinano alta velocità e coppia enorme, pur essendo leggeri e compatti. Per ottenere le massime prestazioni con un’usura ridotta, tutti i componenti devono interagire in modo preciso e perfetto. Analizzare gli hairpin e i pacchi lamellari, controllare i cordoni di saldatura sugli statori, misurare i rotori e gli alberi: tutto questo è possibile con il portfolio ZEISS. Fai clic sui link sottostanti per esplorare le nostre soluzioni di controllo qualità dedicate alle applicazioni per motori elettrici.

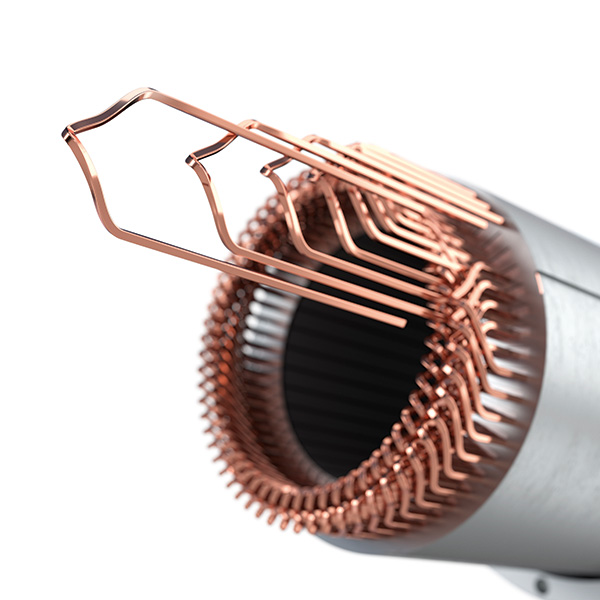

Hairpin: Analisi delle dimensioni e delle posizioni

Hairpin

Analisi delle dimensioni e delle posizioni

Gli hairpin sono costituiti da un filo di rame rettangolare e sono rivestiti da uno strato isolante. Poiché sono altamente suscettibili di deformazione e le loro estremità sono difficili da saldare, è necessario controllare le dimensioni e le posizioni degli hairpin durante il processo di assemblaggio dello statore.

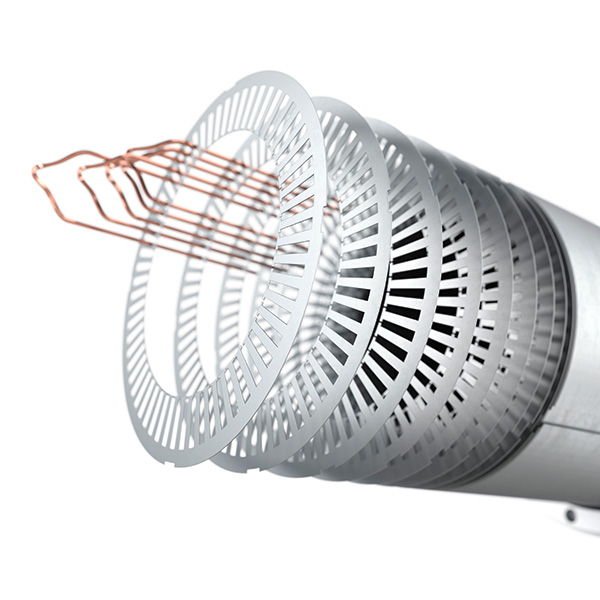

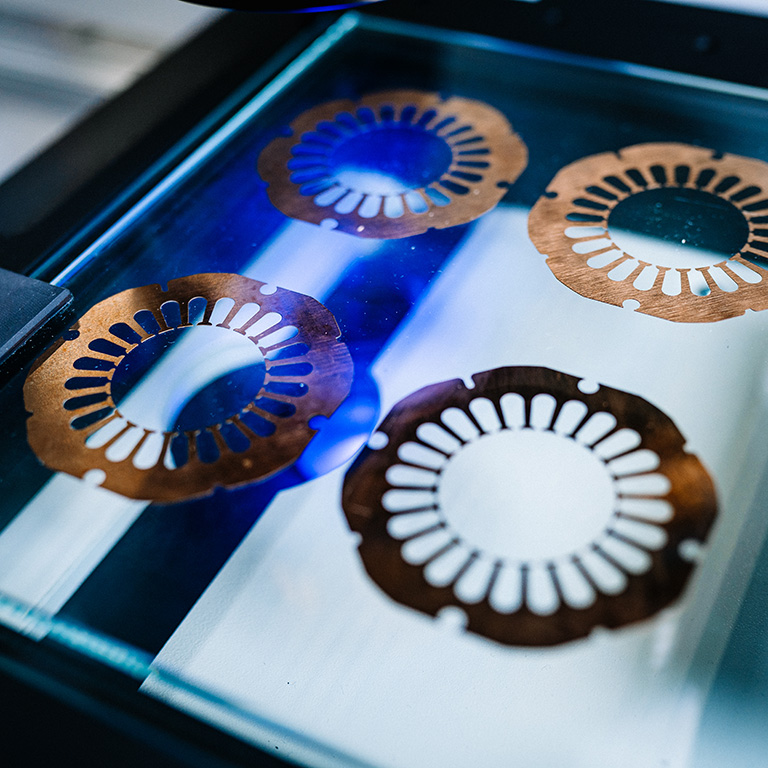

Pacchi lamellari: Analisi della geometria e della superficie

Pacchi lamellari

Analisi della geometria e della superficie

I pacchi lamellari: comprendono numerose lamiere 2D di spessore inferiore a 1 mm. Gli aspetti chiave della qualità includono la geometria delle scanalature della sezione trasversale per gli hairpin, le scanalature per i magneti permanenti e il diametro interno ed esterno dell’assemblaggio del pacco lamellare. Grazie alle tolleranze micrometriche, le lamiere devono essere piatte e prive di bave.

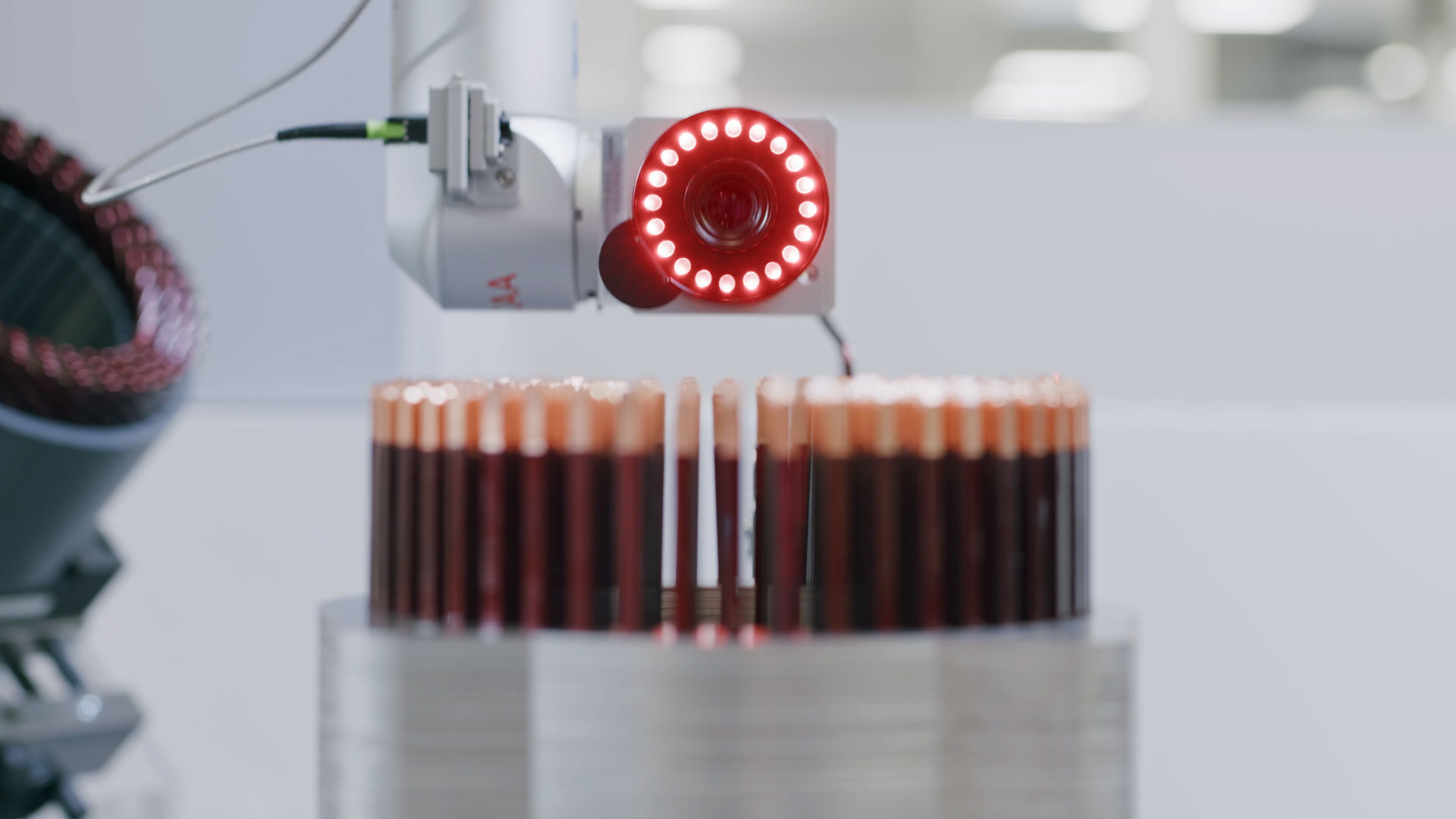

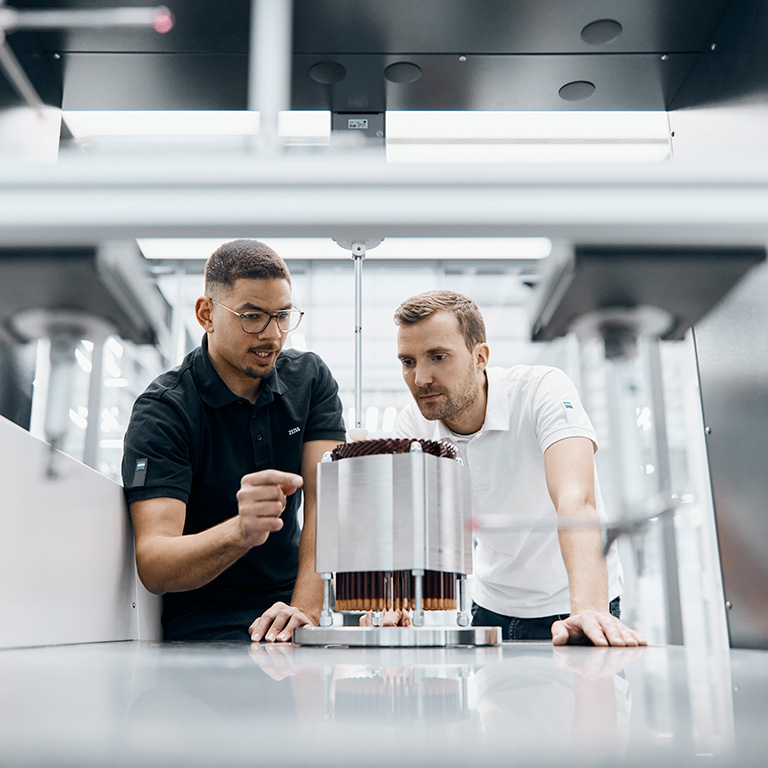

Statori

Analisi dei difetti e digitalizzazione

Tra tutti i componenti dei motori elettrici, lo statore è quello che offre il maggior potenziale di miglioramento delle prestazioni, della potenza e dell’efficienza. Date le nuove materie prime e le tecnologie di produzione innovative, è necessario un controllo qualità in tutte le fasi di produzione dello statore per garantire la sicurezza, l’affidabilità e le prestazioni dei motori elettrici.

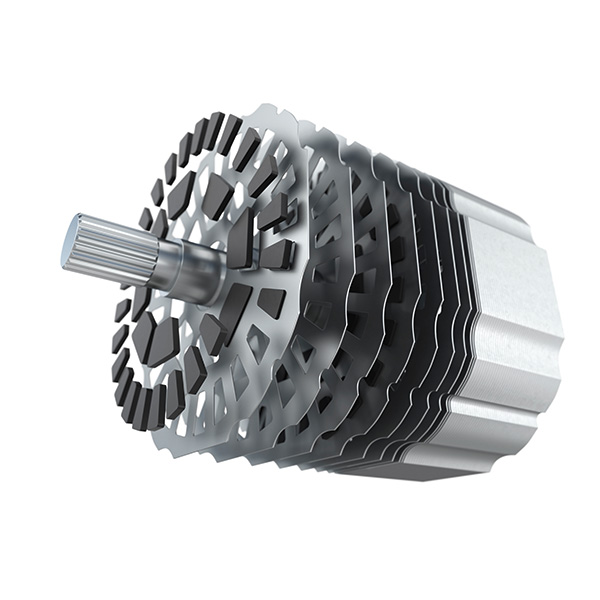

Rotori e alberi

Analisi della forma e della posizione

A causa delle elevate prestazioni e della velocità del motore elettrico, il rotore deve rispettare tolleranze di forma e posizione molto ristrette che richiedono un’analisi. Lo spazio libero tra il rotore e il foro dello statore è uno dei parametri principali che definiscono la sicurezza, l’affidabilità e l’efficienza del motore elettrico.

Le soluzioni ZEISS eMobility Solutions in ogni fase di produzione

Blue Line per lo sviluppo e la produzione di batterie

Clicca su tutti i quality gate

  • Quality Gate 1: Dimensioni, forma e posizione

    Analisi geometrica della produzione di hairpin

    Sfide

    • Un gran numero di hairpin è utilizzato come conduttore di corrente nei motori elettrici
    • Difficile controllare geometricamente le singole dimensioni a causa della struttura flessibile a hairpin e del sensibile rivestimento con vernice isolante

    I tuoi vantaggi con ZEISS

    • Superare le proprietà strutturali degli hairpin attraverso la misurazione senza contatto con sonde ottiche su CMM

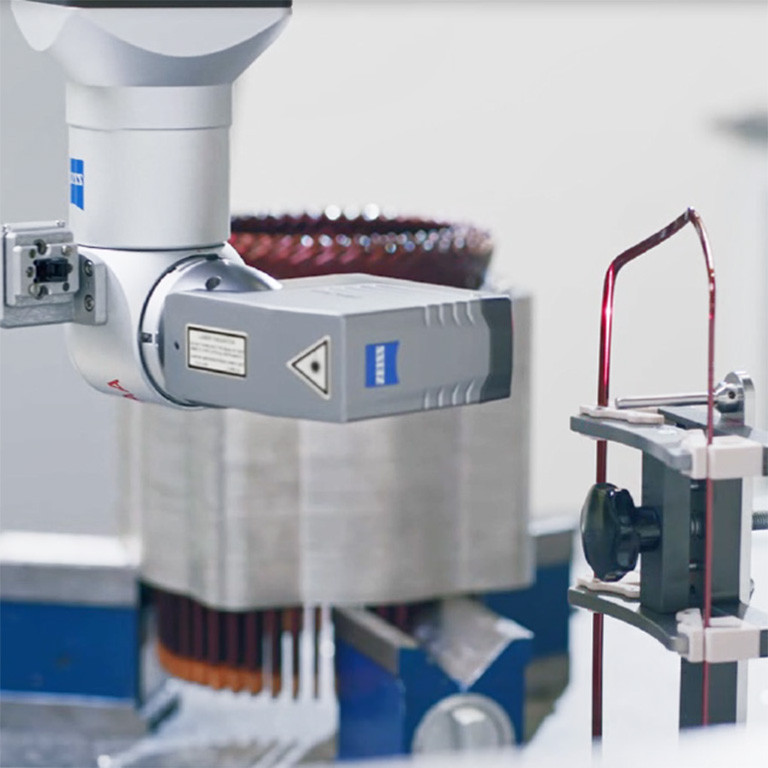

    • Digitalizzazione rapida a superficie intera di hairpin senza pretrattamento grazie alla triangolazione laser con ZEISS LineScan
    • Digitalizzazione completamente automatizzata e non contatto di strutture sensibili con ZEISS ScanBox for eMotors
  • Quality Gate 2: Lamiera singola e pacchi lamellari

    Analisi geometrica nella produzione di pacchi lamellari

    Sfide

    • I pacchi lamellari sono costituiti da più lamiere singole dello spessore di pochi millimetri ciascuno
    • La geometria 2D, la planarità e l’assenza di bave devono essere valutate sulle singole lamiere
    • Il controllo qualità con precisione micrometrica garantisce un adattamento corretto e le prestazioni del motore elettronico

    I tuoi vantaggi con ZEISS

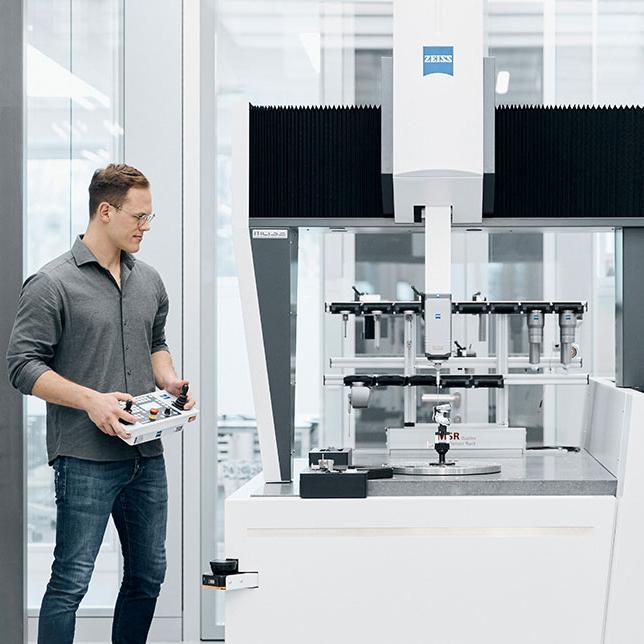

    • Le CMM multisensore ZEISS combinano un gran numero di sonde a contatto e ottiche in un unico sistema
    • Ciò consente l’analisi automatizzata dei pallet di componenti per aumentare l’utilizzo della macchina e ridurre i tempi del ciclo di ispezione
    • Rilevamento rapido ed efficace dei difetti interni con le soluzioni a raggi X ZEISS
  • Quality Gate 3: Carta isolante e posizione dell’hairpin

    Installazione dello statore

    Sfide

    • Il posizionamento e la lunghezza eccessiva della carta isolante tra l’hairpin e lo statore devono essere controllati per evitare un cortocircuito dello statore
    • L’analisi delle posizioni degli hairpin prima e dopo la saldatura è fondamentale per garantire la sicurezza, l’affidabilità e le prestazioni dei motori elettrici

    I tuoi vantaggi con ZEISS

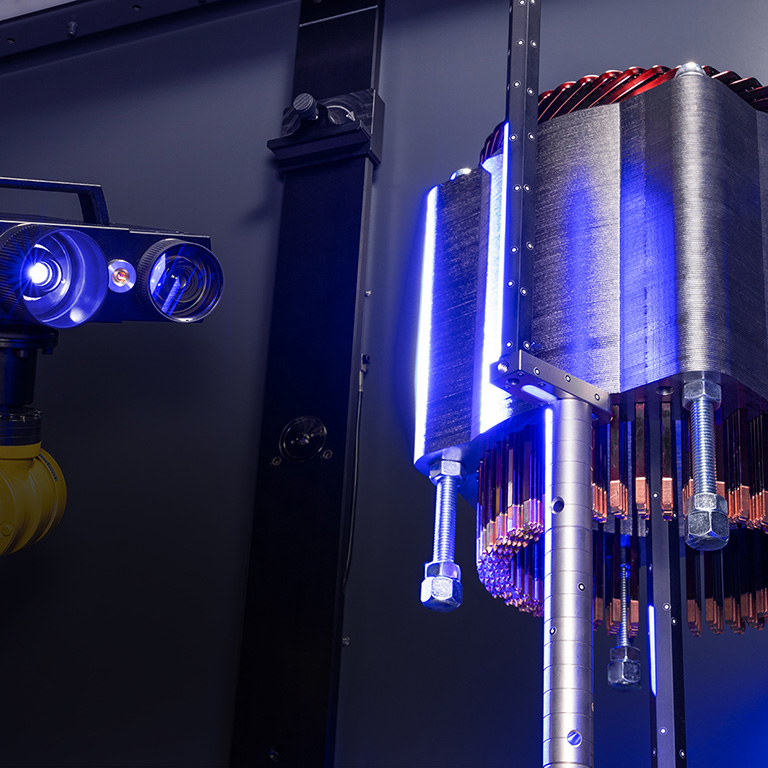

    • Posizionamento della carta isolante eseguito con scansione ottica 3D e CMM ZEISS
    • Controllo ottimale del processo e fusione di diversi risultati di misura tramite il software di reportistica e analisi statistica ZEISS PiWeb reporting
    • Determinare la posizione delle punte di saldatura dell’hairpin con ZEISS PRISMO con stili del tastatore a contatto

  • Quality Gate 4: Analisi del cordone di saldatura

    Installazione dello statore

    Sfide

    • I residui di vernice derivanti dalla sigillatura possono causare una porosità del cordone di saldatura che compromette le prestazioni del motore elettronico o ne causa il guasto totale
    • L’analisi non distruttiva dei difetti di tutti i cordoni di saldatura è quindi un requisito fondamentale

    I tuoi vantaggi con ZEISS

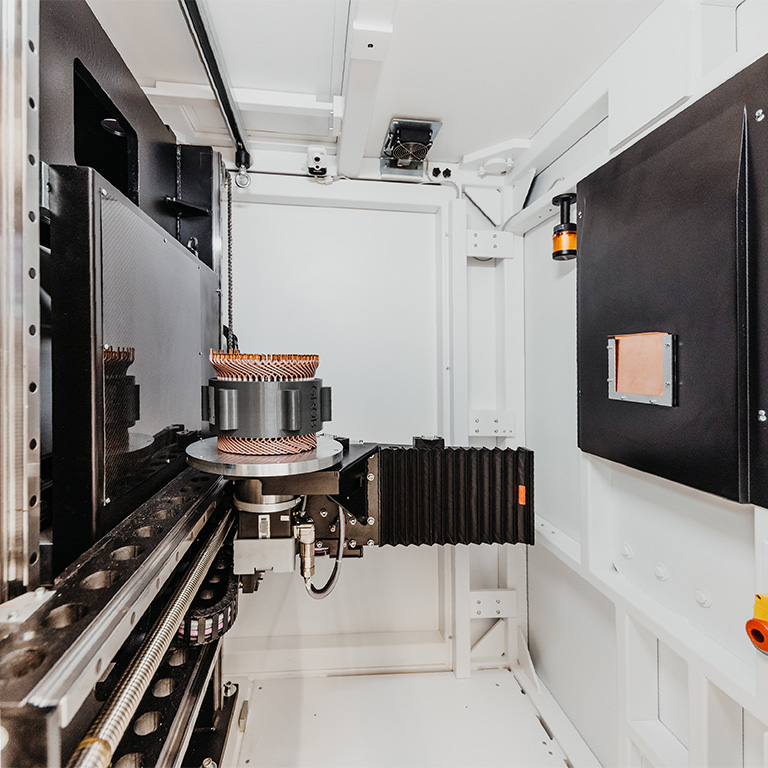

    • Rilevamento, localizzazione e classificazione di pori e difetti all’interno del cordone di saldatura con sistemi CT industriali come ZEISS METROTOM
    • Assicura il controllo qualità non distruttivo e il monitoraggio dei processi di saldatura
  • Quality Gate 5: Analisi delle dimensioni dello spazio di installazione

    Installazione dello statore

    Sfide

    • Il montaggio del motore elettrico è possibile solo se le dimensioni esterne dello statore non superano lo spazio di installazione nell’alloggiamento del motore elettronico
    • Le geometrie complesse e i materiali misti dello statore aumentano la difficoltà di garantire la qualità dell’intero componente

    I tuoi vantaggi con ZEISS

    • Commutazione automatica tra diversi sensori supportata dalle ZEISS CMM dotate della tecnologia ZEISS mass
    • QA completo dello statore preassemblato grazie alla combinazione di sonde a triangolazione laser e sistemi tastatori a contatto
    • Analisi automatizzata di grandi quantità con ZEISS Integration Series

Ulteriori approfondimenti sul controllo qualità per i motori elettrici

  • Cinque fasi di misurazione per un controllo qualità ottimale

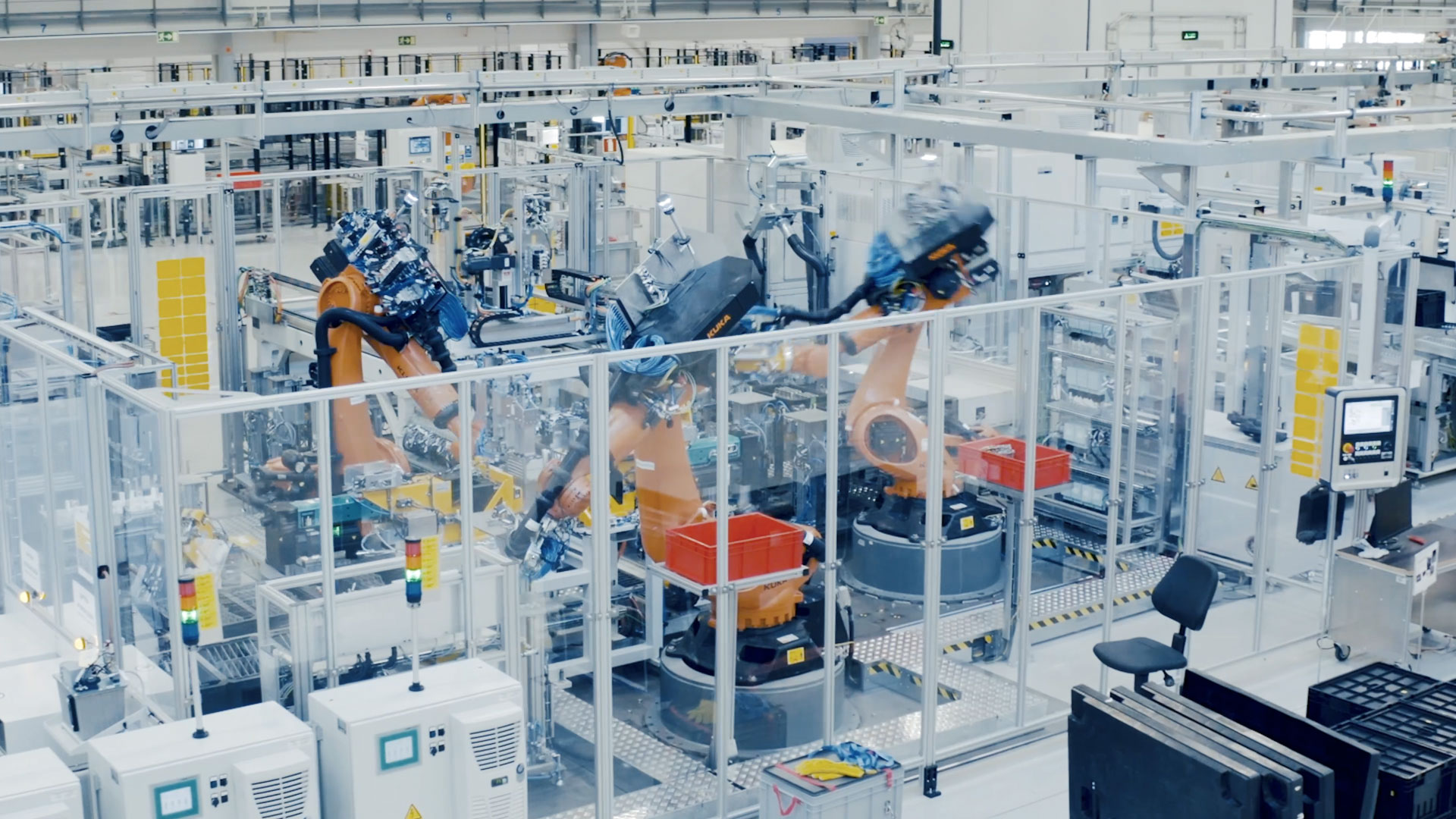

    ZEISS eMobility Solutions presso GROB: Storia di successo
  • Molteplici compiti di misura gestiti dalla tecnologia di precisione ZEISS

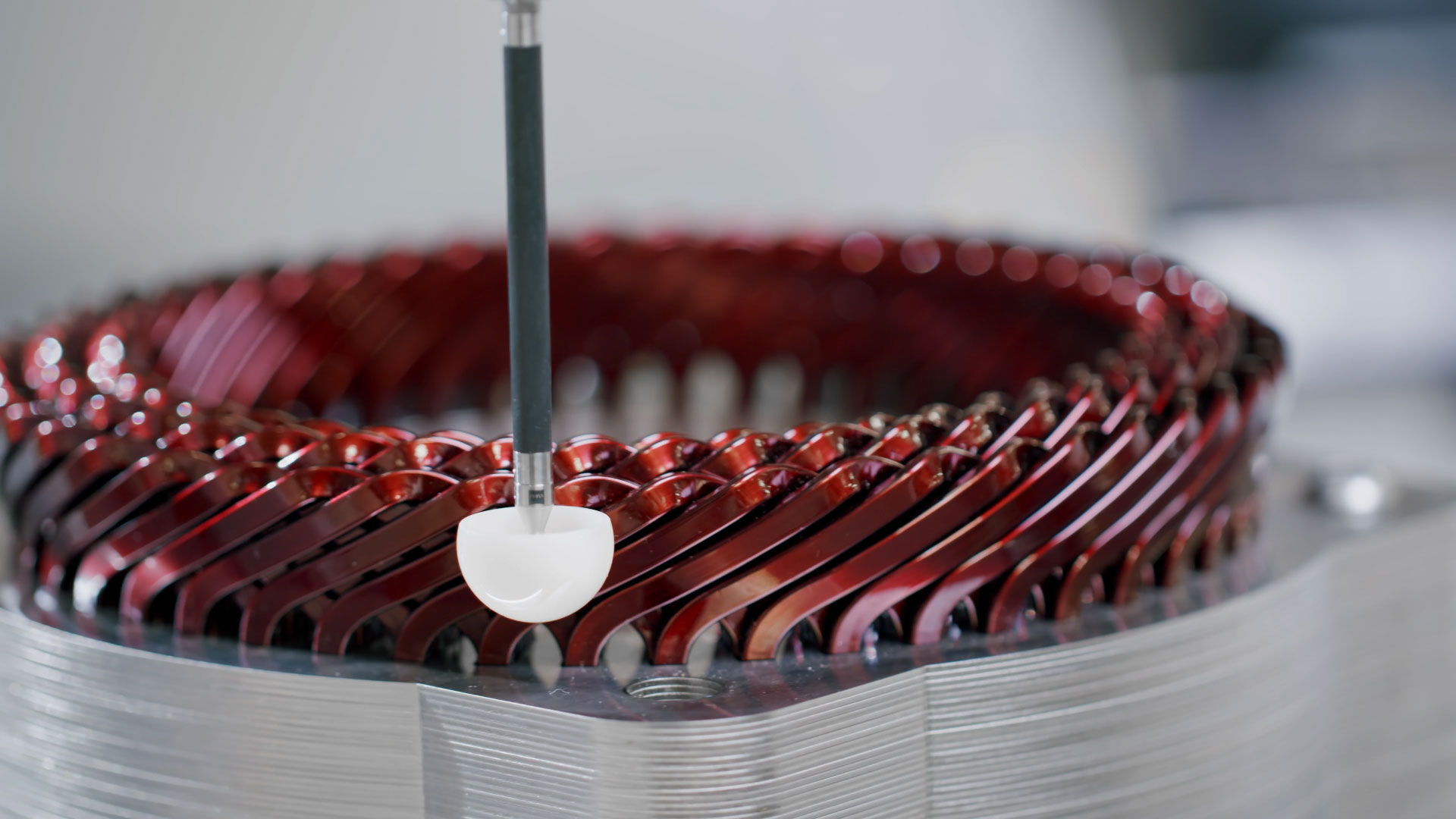

    Misura dello statore del motore elettrico
  • Molteplici compiti di misura gestiti dalla tecnologia di precisione ZEISS
    Misurazione delle caratteristiche dello statore del motore elettrico
  • Molteplici compiti di misura gestiti dalla tecnologia di precisione ZEISS

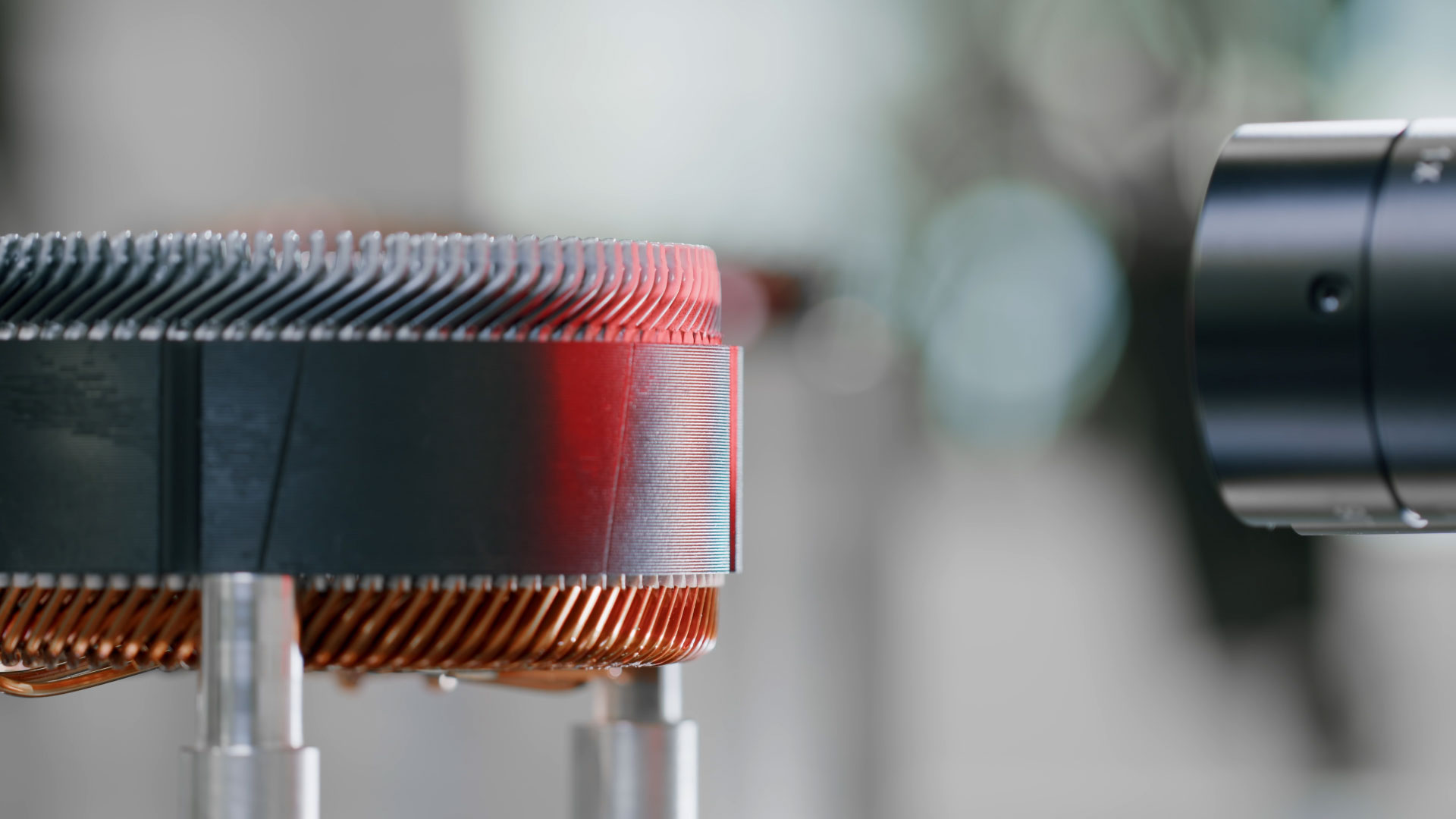

    Misura della testa di avvolgimento del motore elettrico

“Per questo motivo dobbiamo eseguire controlli costanti, dalla merce in arrivo fino al componente completamente assemblato: Qual è il comportamento alla flessione del filo, la geometria si adatta, lo strato isolante di carta è posizionato tra gli hairpin e il pacchetto di lamiera, le saldature si adattano?”

Georg Knoll Responsabile del Laboratorio di analisi, GROB
