Controllo qualità per pacchi lamellari

Analisi delle lamiere e posizionamento dei pacchi lamellari

Assicurare la qualità dei pacchi lamellari lamiera per lamiera

Tolleranze ristrette e superfici immacolate

Le singole lamiere 2D costituiscono la base per la costruzione di pacchi lamellari in rotori e statori. I pacchi lamellari sono composti da numerose lamiere, ciascuna punzonato o tagliata al laser da lamiere di acciaio elettrico e con uno spessore inferiore a 1 mm. Gli aspetti chiave della qualità includono la geometria delle scanalature della sezione trasversale per gli hairpin, le scanalature per i magneti permanenti e il diametro interno ed esterno dell’assemblaggio del pacco lamellare. Poiché le tolleranze sono dell’ordine del micrometro, le lamiere devono essere piatte e prive di bave per garantire le prestazioni del motore elettronico.

Le principali sfide di qualità per i pacchi lamellari

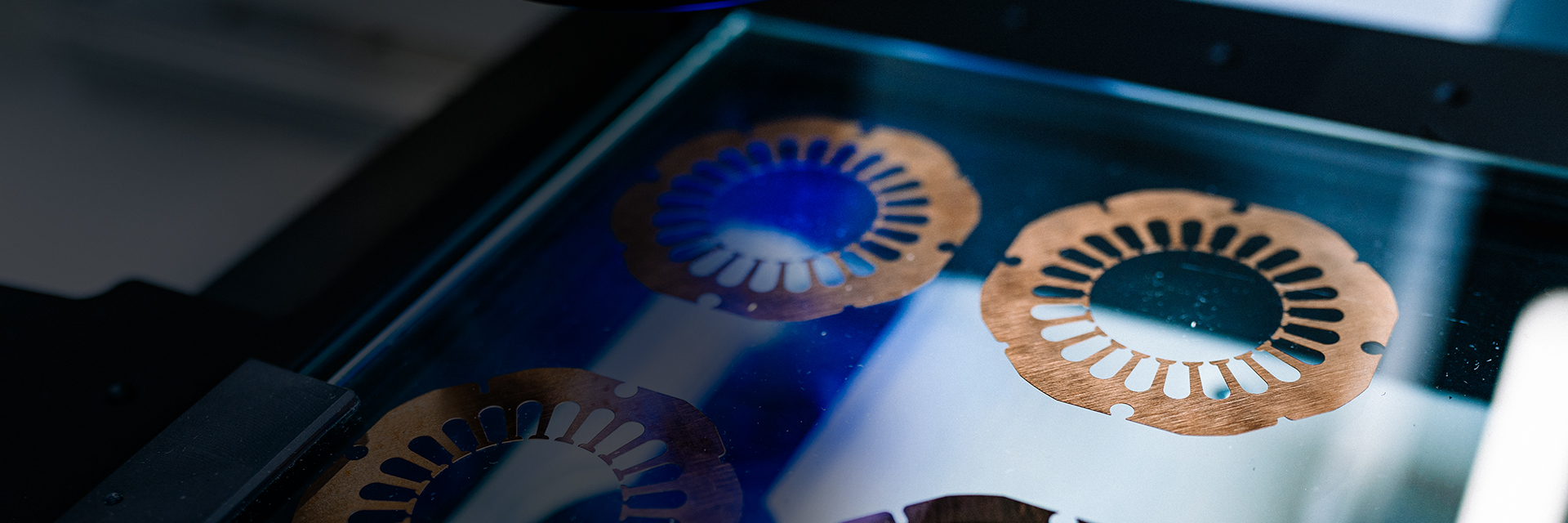

Analisi di una singola lamiera

Produzione di singole lamiere

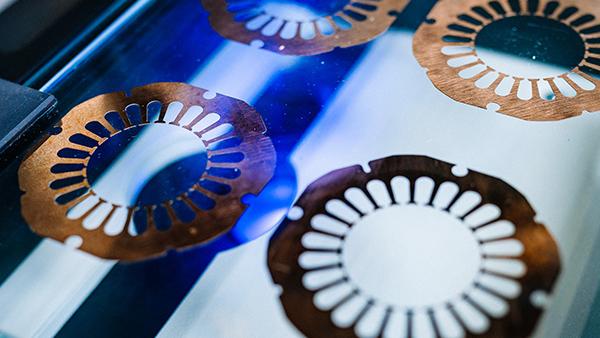

Poiché la geometria della lamiera 2D definisce le dimensioni degli scompartimenti finali dello statore e del magnete permanente, è molto importante misurare queste dimensioni in modo rapido e preciso. Lo spessore della lamiera e la flessibilità associata comportano sfide di misurazione.

ZEISS Optical Series

Analisi geometrica

Produzione di singole lamiere

La tecnologia multisensore di ZEISS, come le telecamere 2D e i sensori di luce confocale, viene utilizzata per misurare la planarità di ogni singola lamiera. La planarità e l’assenza di bave sono fattori chiave per garantire una pila di lamiere perfettamente costruita e facile da assemblare.

Software ZEISS CALYPSO

Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

Sfide per l’assemblaggio

Produzione di pacchi lamellari

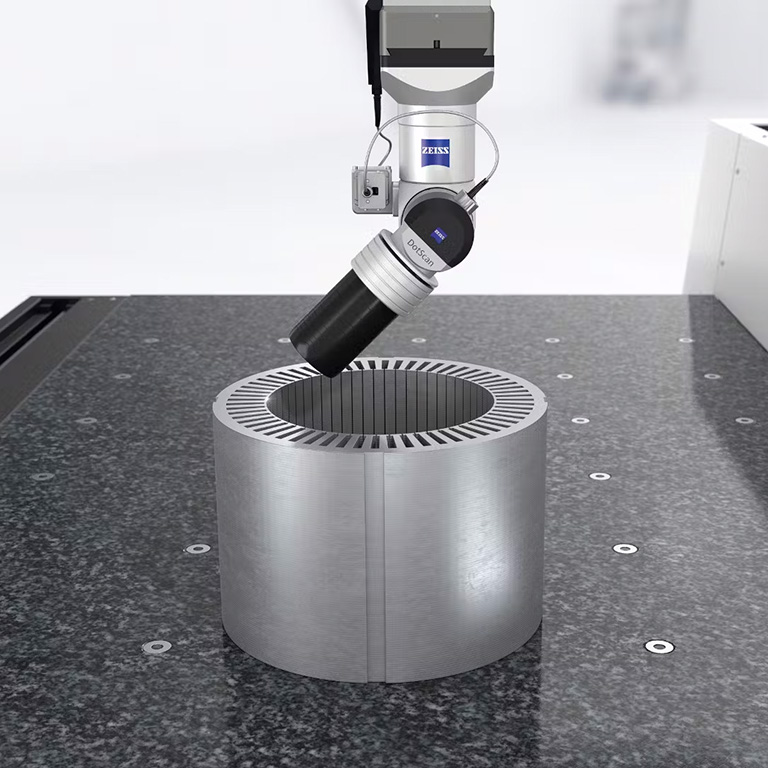

Il posizionamento delle singole lamiere per la saldatura laser ha un impatto importante sulla geometria degli scompartimenti dello statore e del rotore, che vengono accoppiate con gli hairpin e i magneti. Dopo la saldatura, è importante ispezionare le dimensioni e le posizioni degli scompartimenti, nonché l’altezza e il diametro della pila di lamiere. Le caratteristiche del contorno dell’assemblaggio sono importanti anche per il processo di inserimento di hairpin e magneti.
Soluzioni di assemblaggio

Produzione di pacchi lamellari

Le macchine di misura a coordinate ZEISS multisensore possono essere combinate con telecamere 2D e sensori confocali a luce bianca per un’analisi ancora più approfondita. Sono in grado di eseguire analisi automatiche ad alta velocità di pallet di componenti senza l’intervento dell’operatore.
