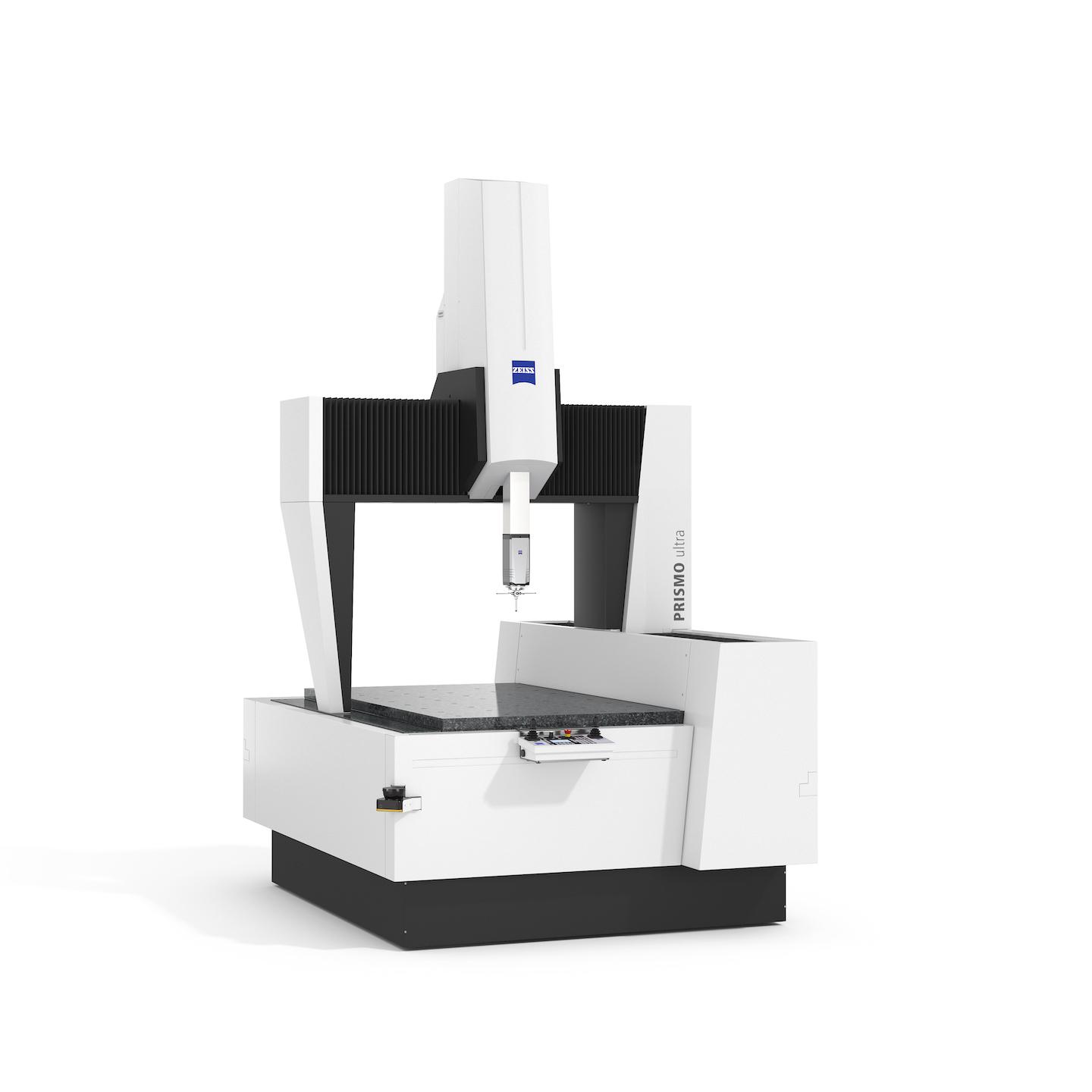

Gamma ZEISS PRISMO

ZEISS PRISMO ultra

Massima precisione

ZEISS PRISMO ultra migliora ulteriormente la precisione all’interno della gamma ZEISS PRISMO e raggiunge un errore di misura della lunghezza di soli 0,5 + L/500 µm. La macchina di misura a coordinate è quindi particolarmente adatta a compiti che richiedono la massima precisione, come ad esempio nella ricerca, nello sviluppo, nel controllo qualità e nella taratura di calibri o campioni di prova in sale metrologiche di riferimento o sale metrologiche.

Massima precisione e riproducibilità grazie a numerose funzioni e correzioni moderne
Pacchetto di misurazione della forma opzionale con RT-AB select
Processo di produzione adattato e ottimizzato

Massima precisione e riproducibilità

Risultati di alta precisione grazie alle funzioni migliorate

L’elevato grado di precisione di base di ZEISS PRISMO ultra è ottenuto grazie a numerose funzioni e correzioni moderne. Tra questi, la compensazione termica della piegatura, un sistema di smorzamento pneumatico attivo, cuscinetti ad aria migliorati e scale ZERODUR® con una risoluzione di 20 nm, per una precisione e una stabilità notevoli. Ulteriori miglioramenti della CAA, come la taratura tensoriale ottimizzata, la compensazione della piegatura della sfera di qualifica e le correzioni per le misure della tavola girevole, garantiscono la massima precisione anche a velocità elevate e supportano un’eccellente stabilità della CMM proteggendola da fattori di disturbo.

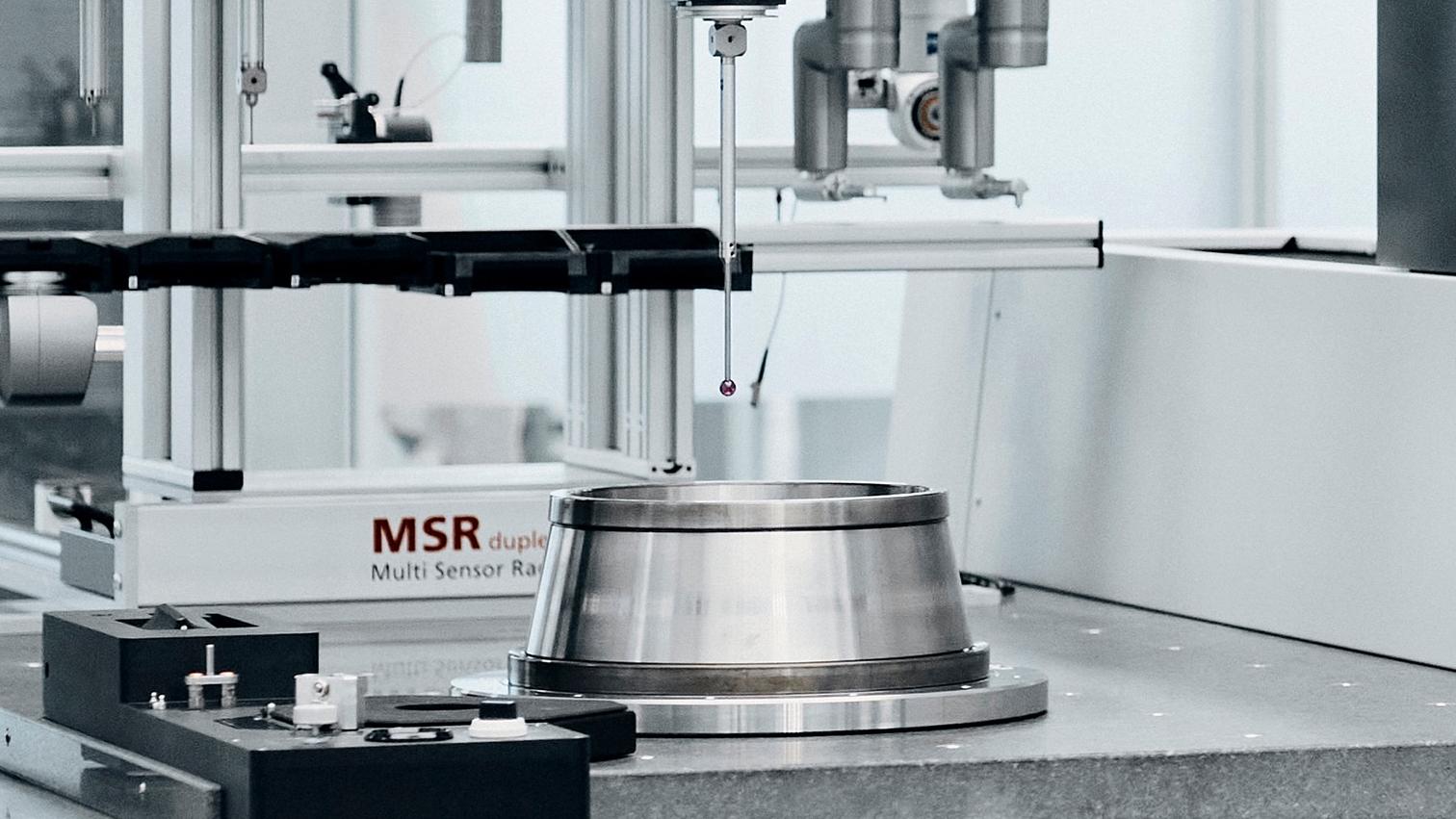

Pacchetto di misurazione della forma opzionale con RT-AB select

Misurazione della forma con garanzia di qualità

ZEISS PRISMO ultra può essere dotato di un pacchetto di misurazione della forma per ottimizzare i valori di misurazione della forma. Oltre all’RT-AB select, contiene anche un set di sonde speciali e un set per la definizione dell’asse della tavola girevole e garantisce il valore di taratura di un calibro ad anello con una precisione di 0,2 μm o superiore - confermata da un importante istituto tedesco. Le tolleranze di misura da 2-3 μm per la circolarità e la cilindricità possono essere misurate con ZEISS PRISMO ultra secondo la regola d’oro della metrologia.

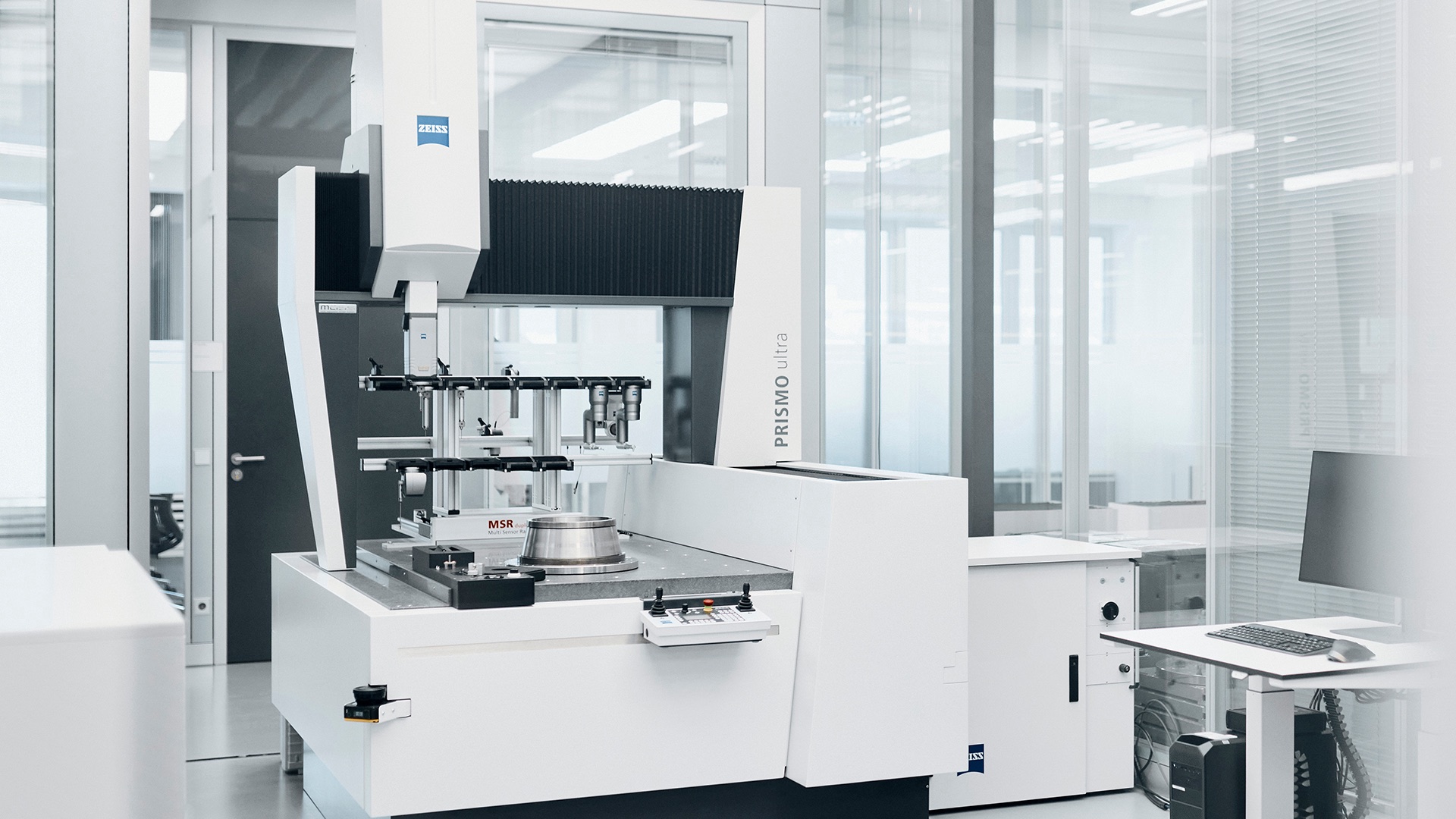

Processo di produzione adattato e ottimizzato

Installazione e accettazione personalizzate

Prima della consegna, ogni lastra di granito ZEISS PRISMO ultra viene sottoposta a un processo di acclimatazione di tre mesi. L’ispezione finale avviene in una speciale camera climatizzata. Dopo l’installazione, viene eseguito un test di precisione, seguito da 4-6 settimane dopo da una prova di accettazione da parte di un esperto. Questo processo garantisce la massima precisione e qualità.

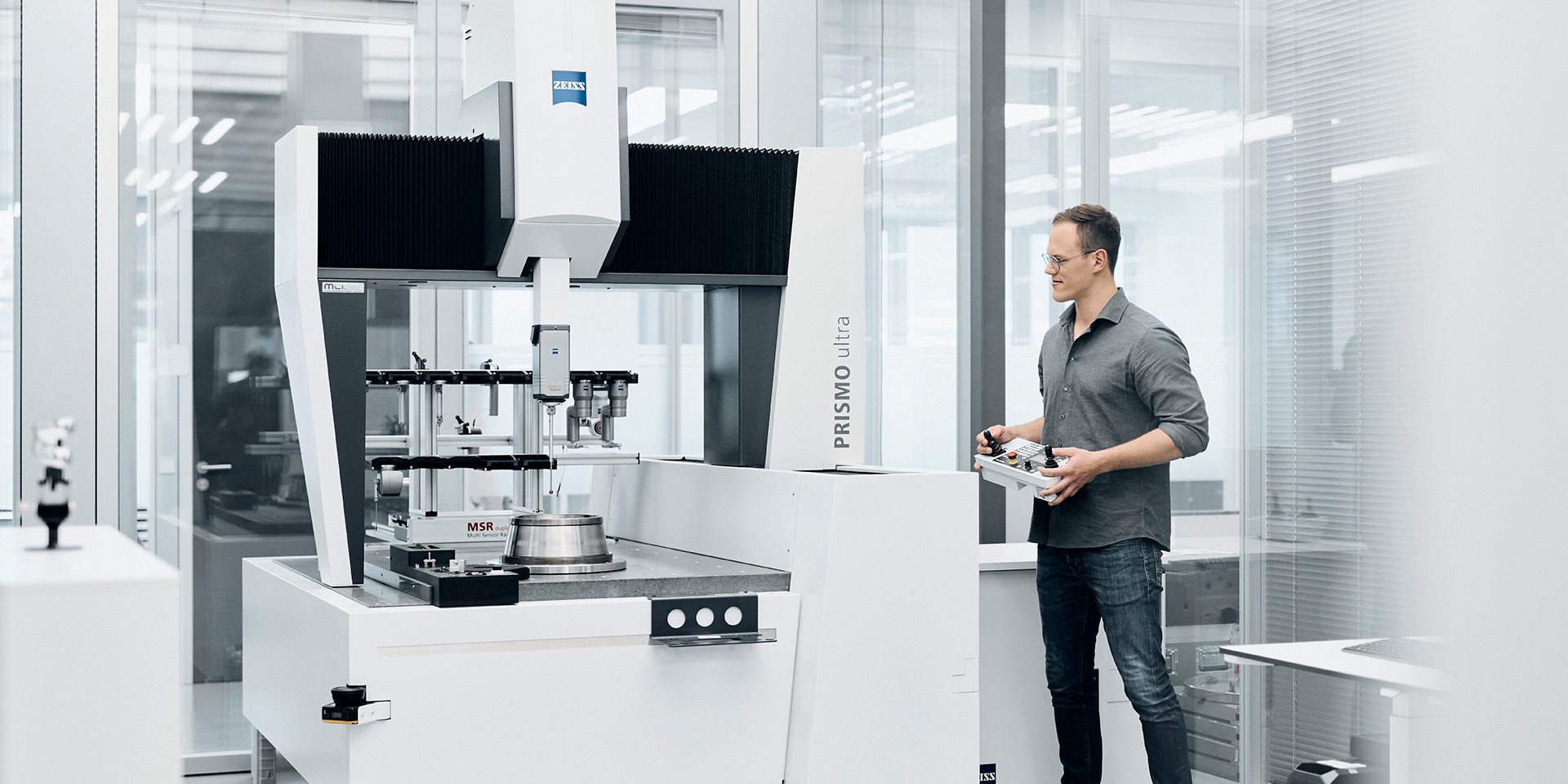

Con ZEISS PRISMO ultra inizia una nuova era

Più di un semplice cambiamento: I prodotti della gamma ZEISS PRISMO sono stati completamente riprogettati. Grazie ai numerosi aggiornamenti, la sicurezza, l’efficienza economica e ambientale, la flessibilità, l’ergonomia e, non da ultimo, la produttività hanno raggiunto un livello completamente nuovo. Configurando i parametri di scansione e raddoppiando la velocità di scansione (da 150 mm/s a 300 mm/s), la produttività è aumentata. Allo stesso tempo, il livello di rumore è stato ridotto del 34%. Dall’unità di controllo a risparmio energetico e dal pannello di controllo con un nuovo design ai meccanismi di sicurezza automatizzati e alla migliore compatibilità delle sonde, i prodotti della gamma ZEISS PRISMO sono più potenti che mai.

La produttività viene aumentata configurando i parametri di scansione con il raddoppio generale della velocità di scansione (da 150 mm/s a 300 mm/s). I nuovi laser scanner di sicurezza consentono inoltre di effettuare misurazioni molto più rapide rispetto al passato, mantenendo al contempo elevati standard di sicurezza, poiché gli scanner riducono automaticamente la velocità quando rilevano persone o oggetti nella zona di sicurezza. Anche l’opzione ZEISS VAST Rotary Table Axis (ZVRA) assicura una maggiore produttività. La definizione degli assi su una tavola girevole richiede ora solo 16 secondi con questa funzione, con un risparmio di tempo del 75% rispetto ai metodi standard.
Tutte le CMM della gamma ZEISS PRISMO sono certificate dall’assicurazione sociale tedesca contro gli infortuni (DGUV), riconosciuta a livello internazionale. Per aumentare ulteriormente la sicurezza, sono state introdotte ulteriori innovazioni, come i pannelli laterali regolabili. Riducendo la distanza tra le parti mobili a meno di 4 mm, si riduce il rischio di schiacciamento. I laser scanner di sicurezza rilevano anche l’ambiente circostante la macchina di misura a coordinate e riducono automaticamente la velocità non appena vengono rilevate persone o oggetti nella zona definita.
Grazie a ZEISS PowerSaver integrato, la CMM viene automaticamente scollegata dall’alimentazione elettrica quando non viene utilizzata. Gli operatori possono impostare l’attivazione della funzione individualmente e definire tempi di inattività specifici, riducendo così il consumo di energia. La nuova unità di controllo ZEISS C99m garantisce ulteriori risparmi. Ha un design più sottile e riduce il consumo energetico del 64% rispetto al modello precedente (in un test interno di confronto tra la vecchia e la nuova unità di controllo). Inoltre, ZEISS AirSaver garantisce lo spegnimento dell’aria compressa dopo un tempo prestabilito.
Il controllo tramite il pannello di comando assicura un facile monitoraggio e operatività. Quando non viene utilizzato, può essere comodamente riposto nel nuovo supporto del pannello di controllo. La maggior parte degli interruttori è stata trasferita direttamente dall’unità di controllo al pannello di controllo. Inoltre, una nuova copertura sulla parte anteriore garantisce una distanza ridotta tra l’operatore e il volume di misura, facilitando l’operatore nel caricamento di componenti pesanti.
La tecnologia ZEISS mass consente un’ampia varietà di sonde con ZEISS PRISMO. Grazie alla nuova unità di controllo ZEISS C99m, la CMM è ora compatibile anche con due sonde aggiuntive: ZEISS ROTOS (sensore di rugosità) e ZEISS LineScan (sonda ottica), per una maggiore flessibilità operativa.

Maggiore sostenibilità nei processi di misura con ZEISS PRISMO

Al centro di ogni utilizzo delle macchine c’è il consumo di energia, che gioca un ruolo fondamentale nella fase di utilizzo attivo e ha un impatto significativo sul bilancio ambientale. Grazie alle sue funzioni di risparmio energetico e a un sistema di controllo di nuova concezione, ZEISS PRISMO è un esempio di consumo efficiente delle risorse nel campo della tecnologia di misura industriale. La gamma ZEISS PRISMO è sinonimo di durata e stabilisce nuovi standard in termini di precisione, velocità e sostenibilità.

La nuova gamma ZEISS PRISMO è dotata della nuova unità di controllo C99m, che riduce il consumo energetico del 64% rispetto ai modelli precedenti.

Maggiore sostenibilità nei processi di misura con ZEISS PRISMO

Con la funzione ZEISS PowerSaver, la macchina viene scollegata dall’alimentazione quando non viene utilizzata e il consumo di energia viene ridotto a zero durante i periodi di inattività. Gli utenti possono definire l’attivazione di ZEISS PowerSaver in momenti specifici.

ZEISS AirSaver garantisce un ulteriore risparmio e spegne automaticamente l’aria compressa dopo un tempo prestabilito.

Dati tecnici

Precisione da	0,5 + L/500 µm
Intervallo di temperatura	20-22°C
Tecnologia ZEISS mass	Sì
Conforme a DGUV	Sì
Possibilità di retrofit dei modelli più vecchi	Sì
ZEISS PowerSaver	Sì
Compatibilità con ZVRA e ZVR	ZVRA (disponibile come opzione)
Scala in vetroceramica	ZERODUR®: Risoluzione 20 nm
Dimensioni	7/10/5 - 16/30/10

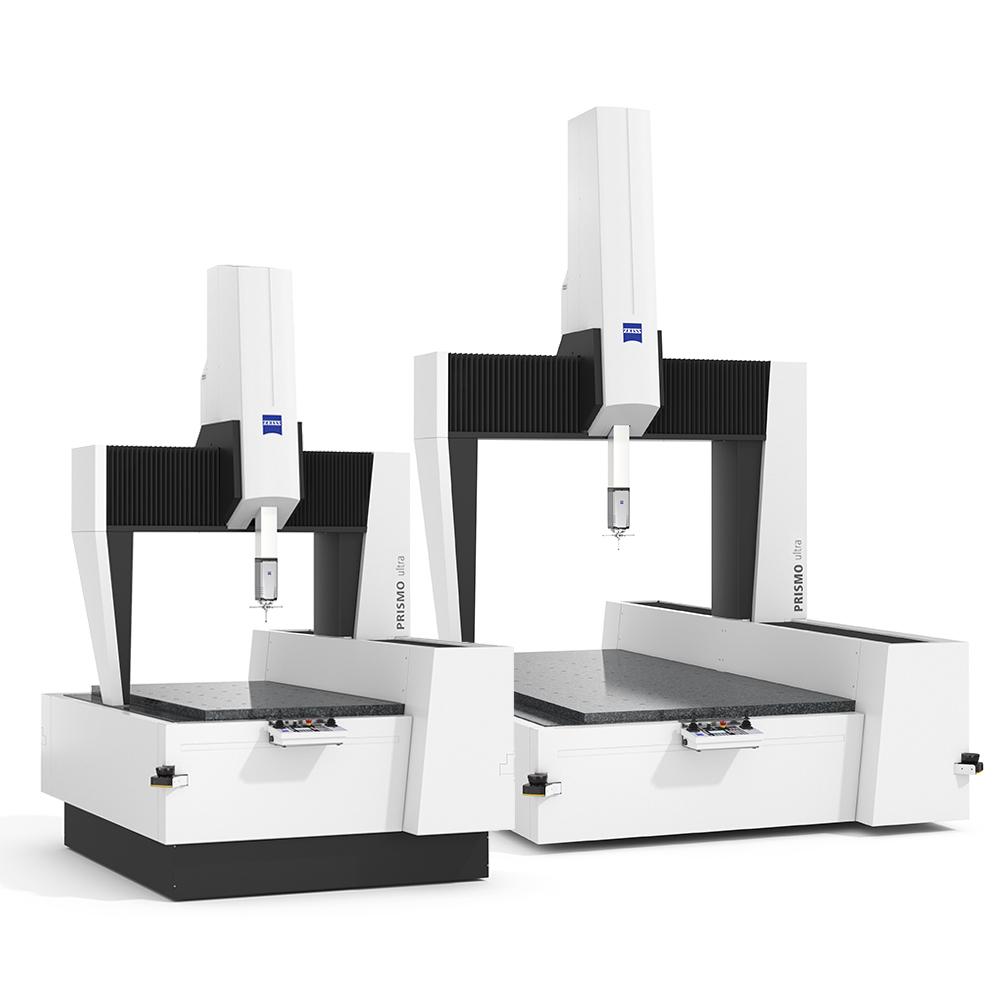

Diverse dimensioni per un’ampia gamma di applicazioni

ZEISS PRISMO ultra

Diverse dimensioni per un’ampia gamma di applicazioni

ZEISS PRISMO ultra è disponibile in vari formati. Dalla versione più piccola con un campo di misura di 700 x 1000 x 500 mm alla versione più grande di questa macchina di misura a coordinate con un campo di misura di 1600 x 3000 x 1000 mm.
