Gamma ZEISS SPECTRUM

Gamma ZEISS SPECTRUM

Prestazioni e flessibilità senza pari nella sua categoria
Gamma ZEISS SPECTRUM
Contatto

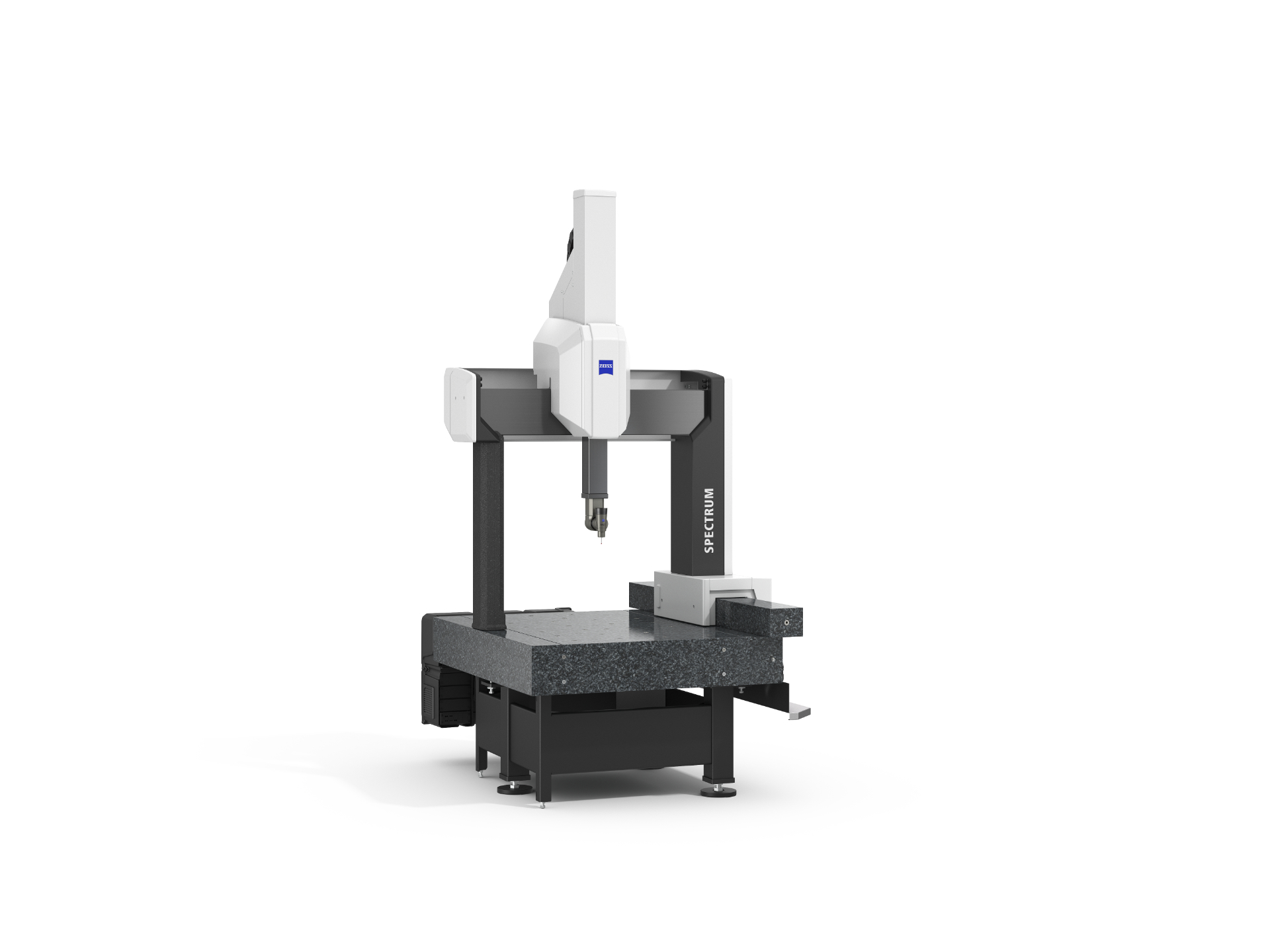

Scopri la famiglia ZEISS SPECTRUM

La famiglia ZEISS SPECTRUM è unica nella sua categoria. Le macchine di misura a coordinate a portale offrono grandi valori di precisione e flessibilità del sensore. Beneficia di una tecnologia avanzata, di processi efficienti, di una scansione attiva opzionale e di risultati di misura altamente precisi per una vasta gamma di pezzi e applicazioni. Oltre alle affidabili misurazioni a contatto, le CMM ZEISS SPECTRUM offrono anche la scansione ottica grazie alla compatibilità con il nostro nuovo scanner laser ZEISS LineScan One. La scansione ottica è un punto di forza di questa classe, con un eccellente rapporto qualità-prezzo.

  • ZEISS SPECTRUM

    Scansione a contatto e ottica
    ZEISS SPECTRUM

    Il nuovo ZEISS SPECTRUM offre la scansione a contatto con diversi sensori e la scansione ottica con LineScan One. ZEISS SPECTRUM è ora dotato di una migliore precisione e di un campo di misura aumentato di 200 mm.

    Scopri di più

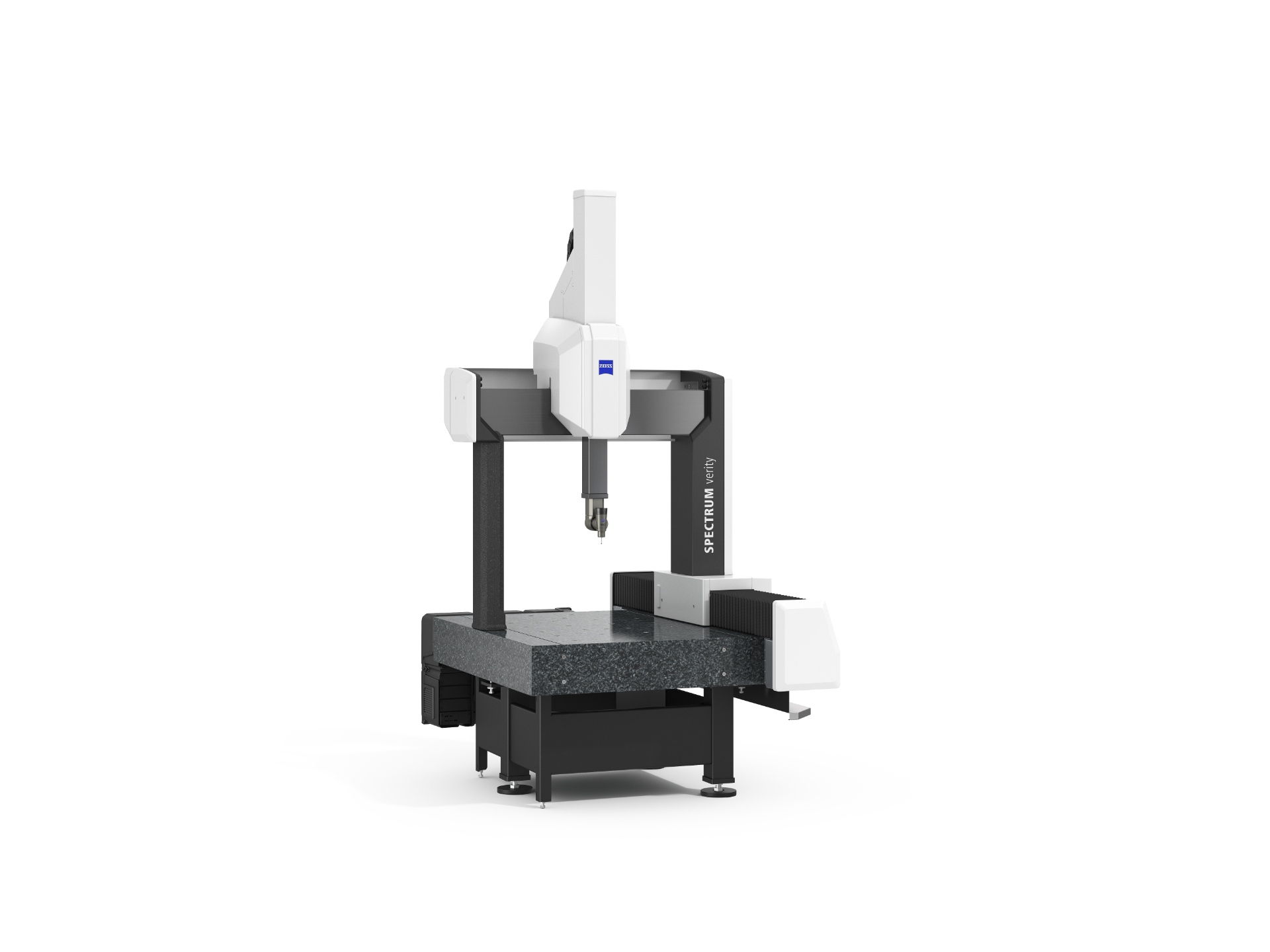

  • ZEISS SPECTRUM verity

    Scansione attiva con ZEISS VAST XT gold
    ZEISS SPECTRUM verity

    ZEISS SPECTRUM offre migliori valori di precisione e una maggiore flessibilità dei sensori, tra cui ZEISS VAST XT gold. Con questo sensore, ZEISS SPECTRUM offre una scansione attiva, che significa scansione rapida e precisa con la massima flessibilità.

    Scopri di più

Vantaggi

La gamma ZEISS SPECTRUM offre il miglior rapporto qualità-prezzo e soluzioni su misura per le tue esigenze, che si tratti di misurare punti singoli, modalità di scansione, RDS per strutture complesse o misure ottiche. Ciò consente di prendere facilmente decisioni in base all’applicazione.

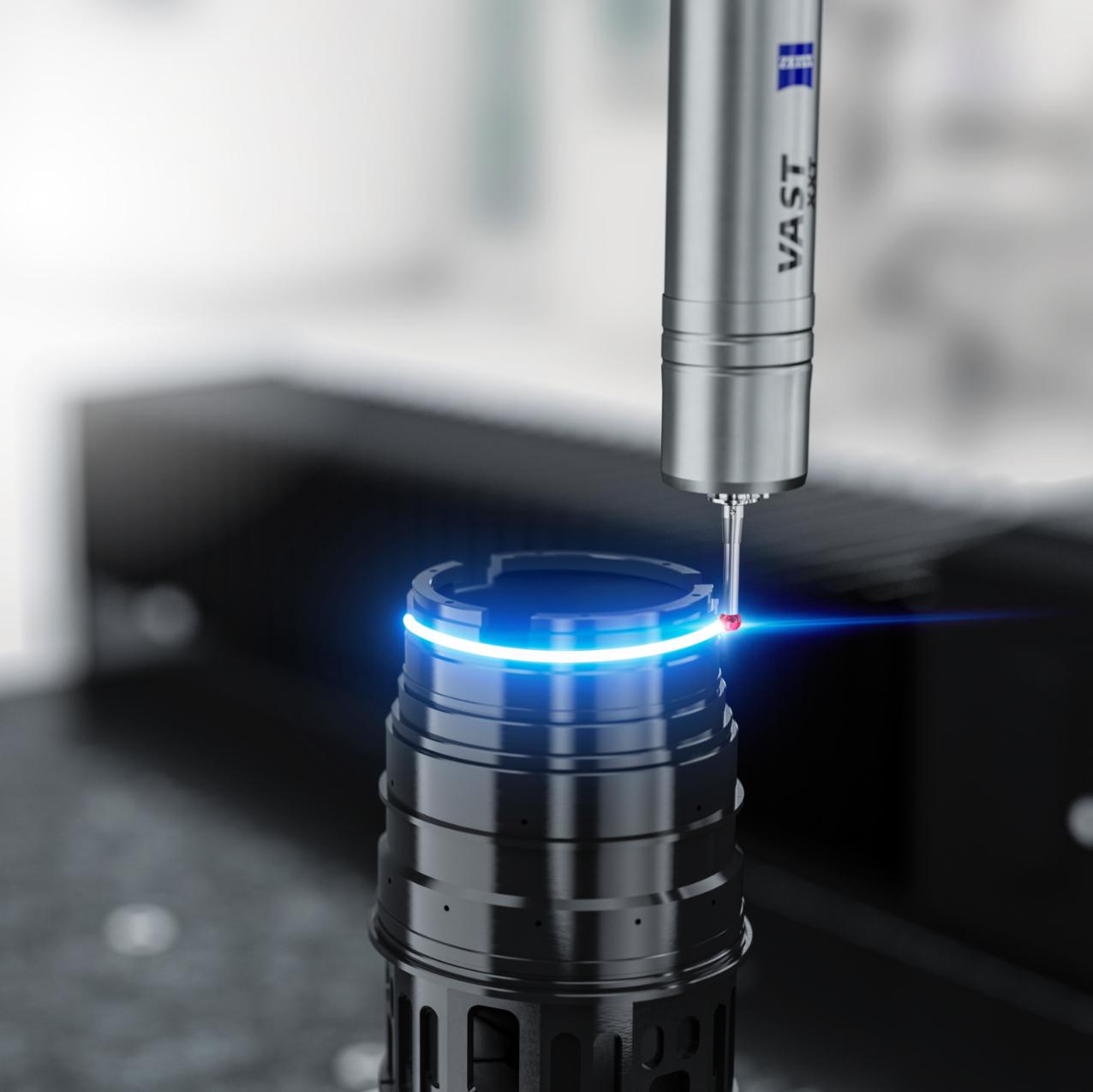

Tecnologia di scansione di cui ci si può fidare

Tecnologia di scansione di cui ci si può fidare

ZEISS SPECTRUM offre le prestazioni più elevate della sua categoria. La scansione di una moltitudine di punti singoli elimina gli errori dovuti alle misurazioni di un singolo punto e consente di ottenere una maggiore certezza dei risultati.

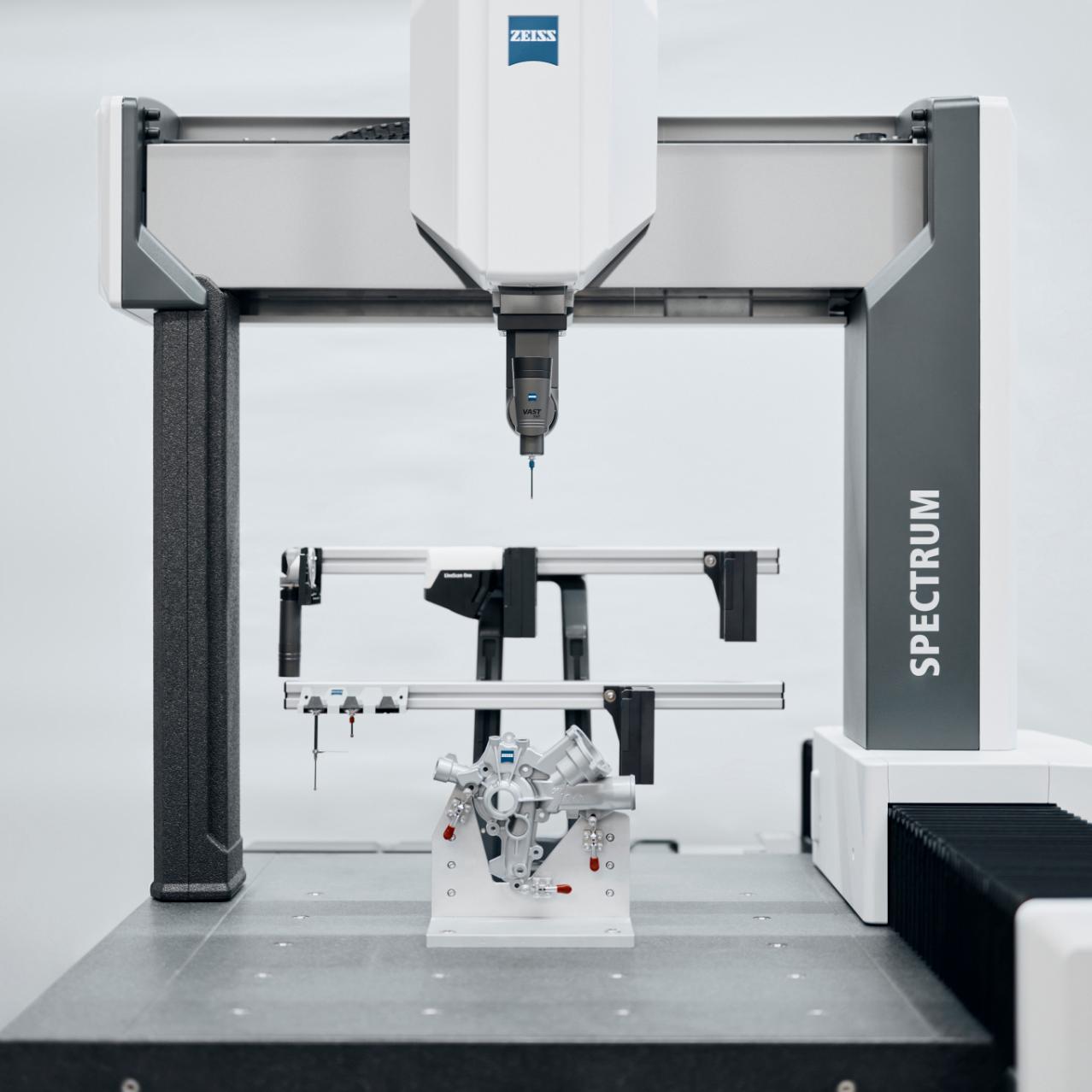

Scansione a contatto e ottica

Scansione a contatto e ottica

Con il nuovo scanner laser LineScan One, ZEISS SPECTRUM offre la scansione a contatto e ottica in un unico sistema. Le doppie possibilità di scansione consentono una maggiore efficienza per la crescente domanda di pezzi geometricamente complessi.

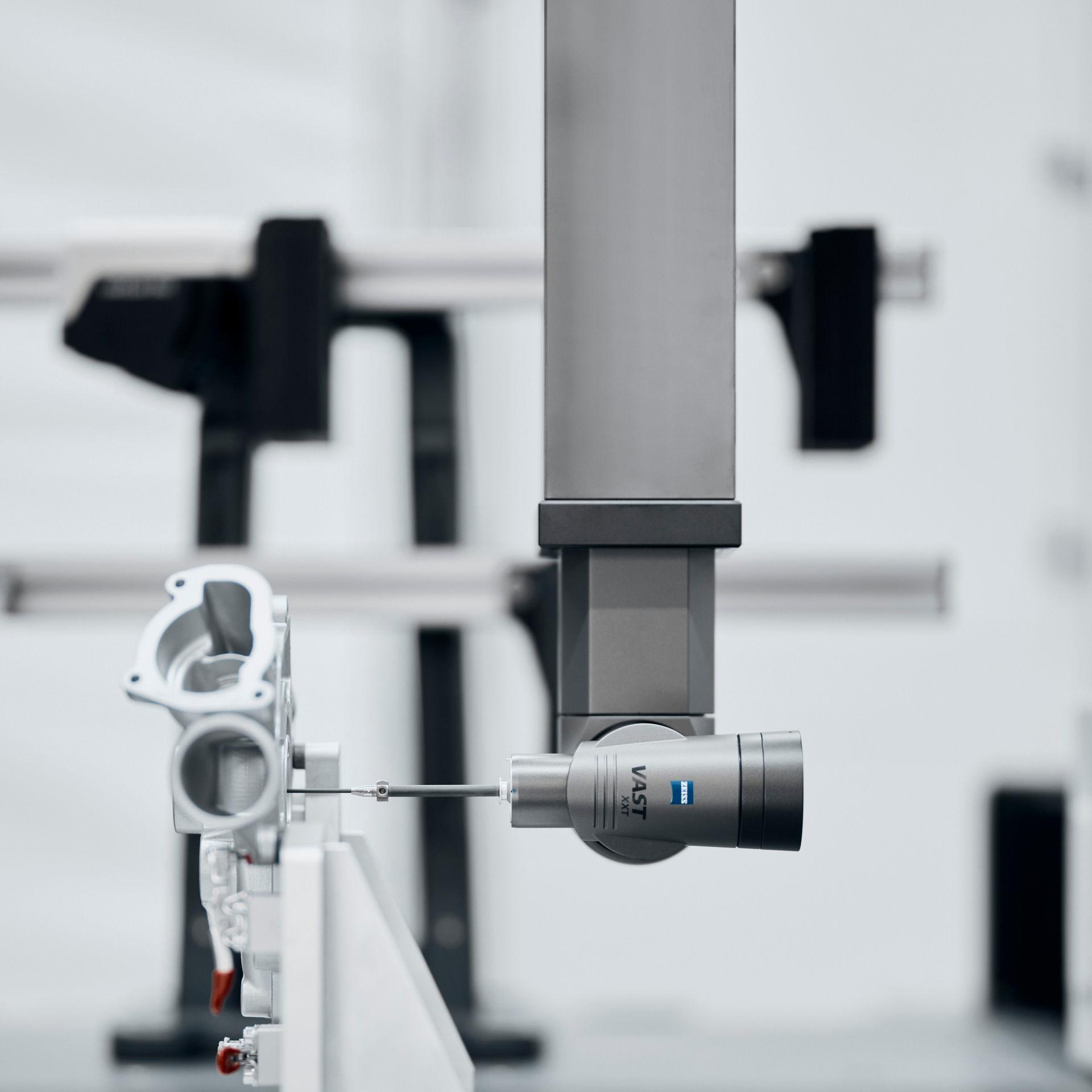

Impronta intelligente & volume di misura

Impronta intelligente & volume di misura

L’ingombro ridotto di 2,2 m2 (compresa la scatola dell’unità di controllo a zaino) lascia più spazio nella sala di misura. Inoltre, il design compatto del nuovo sensore consente di risparmiare il 30% dello spazio di misura.

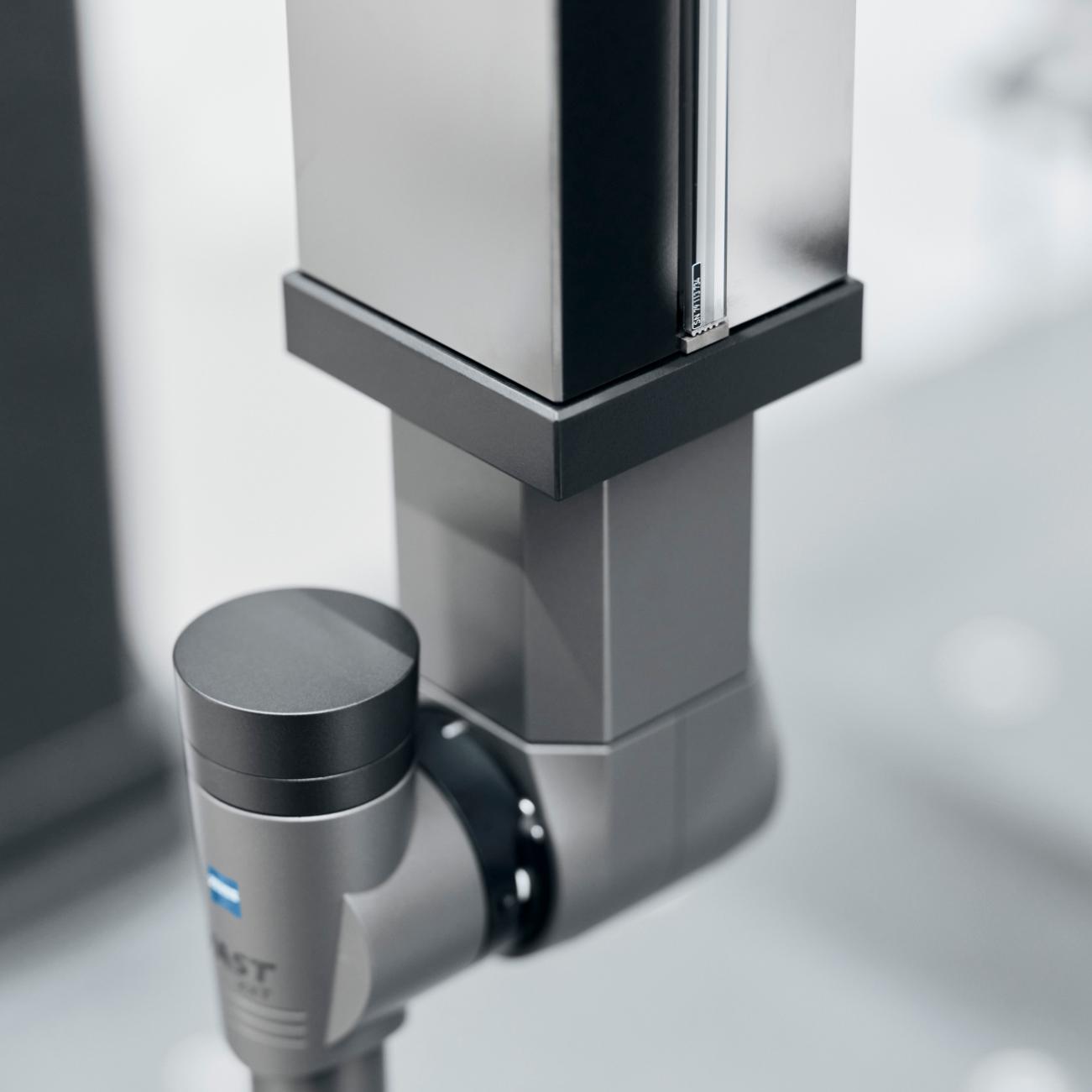

Stabilità del sistema & affidabilità

Stabilità del sistema & affidabilità

ZEISS SPECTRUM è dotato di scale in vetroceramica praticamente prive di espansione in un’ampia gamma di temperature. Il telaio di base più rigido e la struttura a treppiede offrono una perfetta transizione della forza e una protezione antisismica.

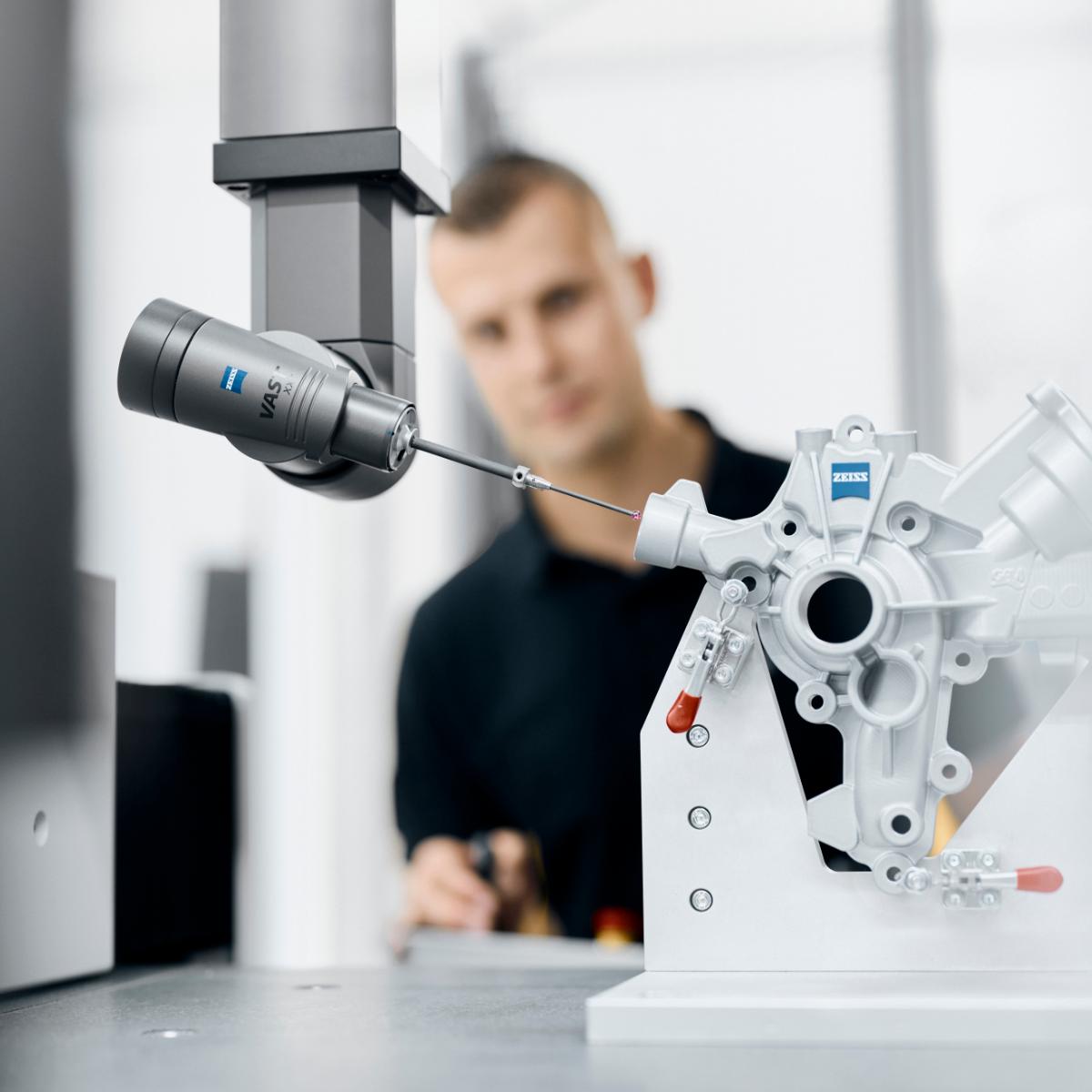

Flessibilità & efficienza

Flessibilità & efficienza

La gamma di passi di 5° di ZEISS SPECTRUM sugli assi A e B consente di ottenere 5.184 posizioni possibili; la gamma di passi di 2,5° di ZEISS SPECTRUM raggiunge 20.736 posizioni. Con CAA, il tempo per la qualificazione completa è di soli 12 minuti.

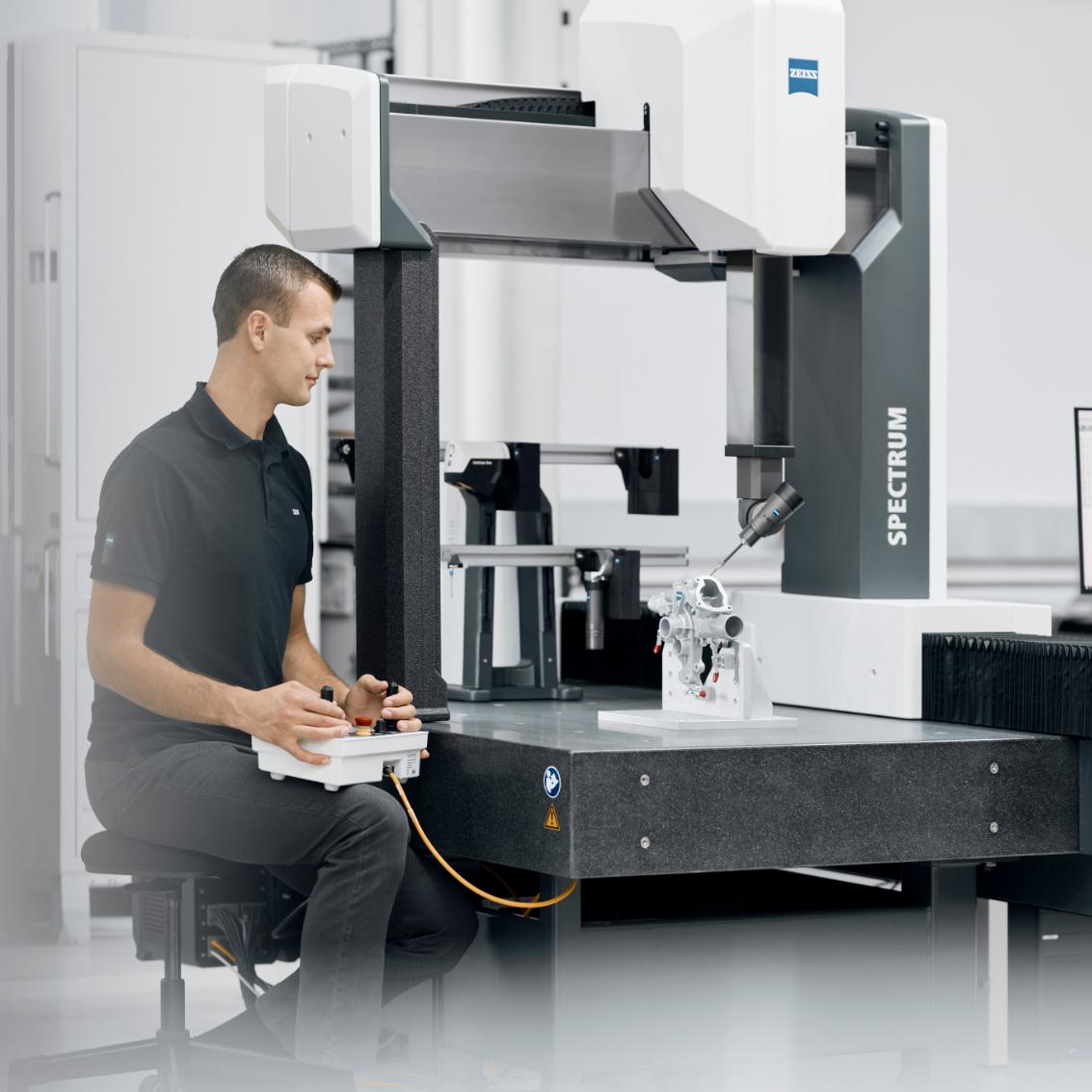

Ergonomia & usabilità

Ergonomia & usabilità

L’operatore della macchina beneficia di una posizione di lavoro facile ed ergonomica di fronte alla CMM. L’altezza complessiva e l’ingombro ridotti di ZEISS SPECTRUM favoriscono ulteriormente le condizioni di lavoro ergonomiche.

Confronto tecnico

ZEISS SPECTRUM
ZEISS SPECTRUM verity

Tipo

CMM a portale nella sala metrologica

CMM a portale nella sala metrologica

Dimensioni

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

Sensori compatibili

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3 Design compatto
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Design compatto
VAST XT gold
VAST XXT direct / LineScan One

Accuratezza

Fino a: 1.8+L/250

Fino a: 1.7+L/300

Software

ZEISS CALYPSO

ZEISS CALYPSO

Scansione flessibile

ZEISS SPECTRUM è equipaggiato per essere l’abbinamento ideale dalla misura di piccoli componenti elettronici fino a quella di grandi alloggiamenti nell’industria automobilistica.

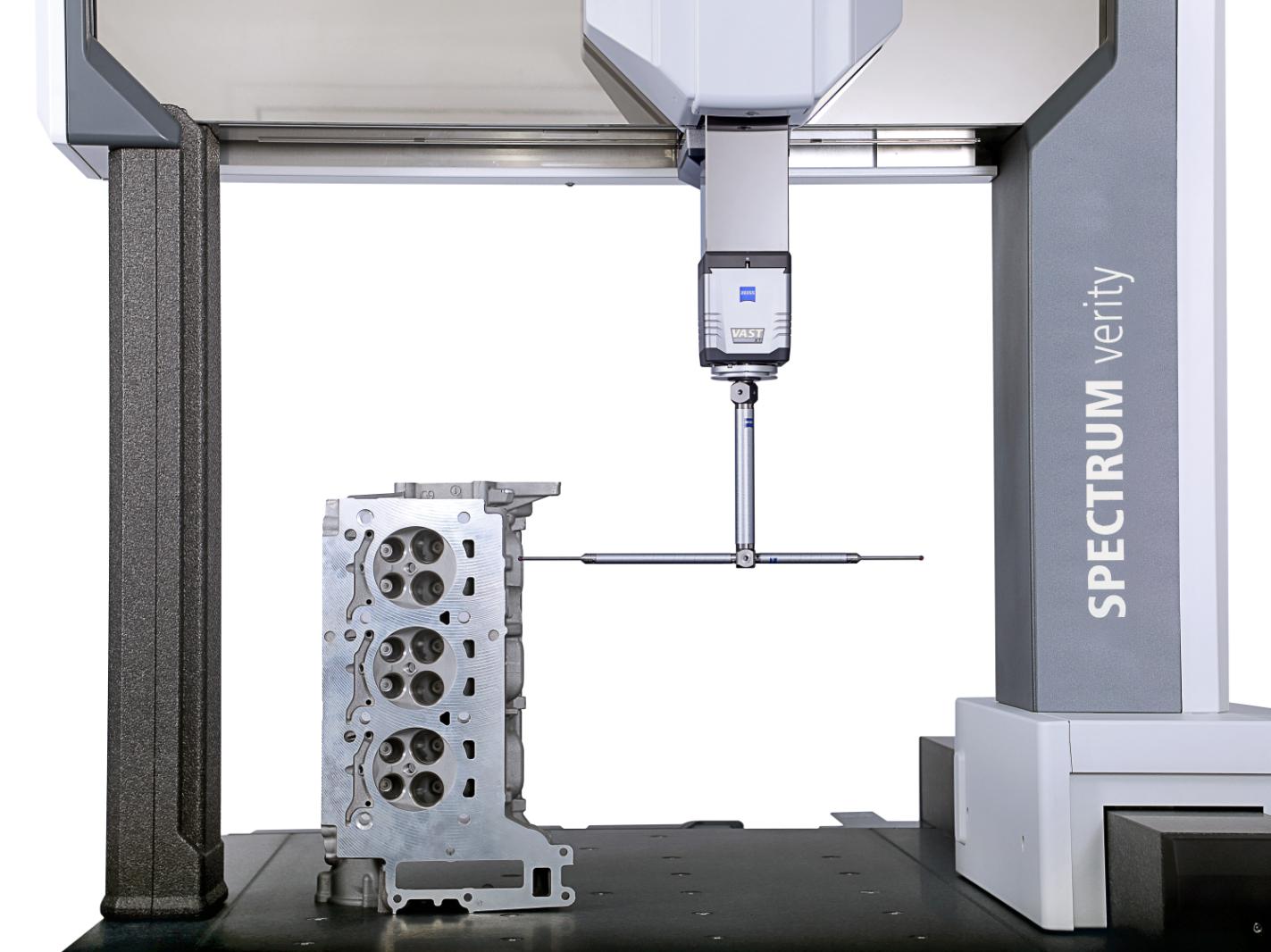

  • Scansione a contatto e attiva affidabile

    Scansione a contatto e attiva affidabile

    La tecnologia di scansione a contatto di ZEISS offre grande sicurezza operativa, precisione e produttività. Intere parti possono essere misurate in un unico movimento fluido e continuo, consentendo velocità più elevate, l’eliminazione delle influenze ambientali e l’acquisizione di un numero molto maggiore di dati.

    Con il sensore ZEISS VAST XT gold, ZEISS SPECTRUM offre anche la scansione attiva. Questo sistema utilizza elettromagneti controllati da software e regolatori di forza che esercitano una forza netta pari a zero. Raggiunge una maggiore precisione a velocità di misura ancora più elevate ed è ideale anche per geometrie non standard.

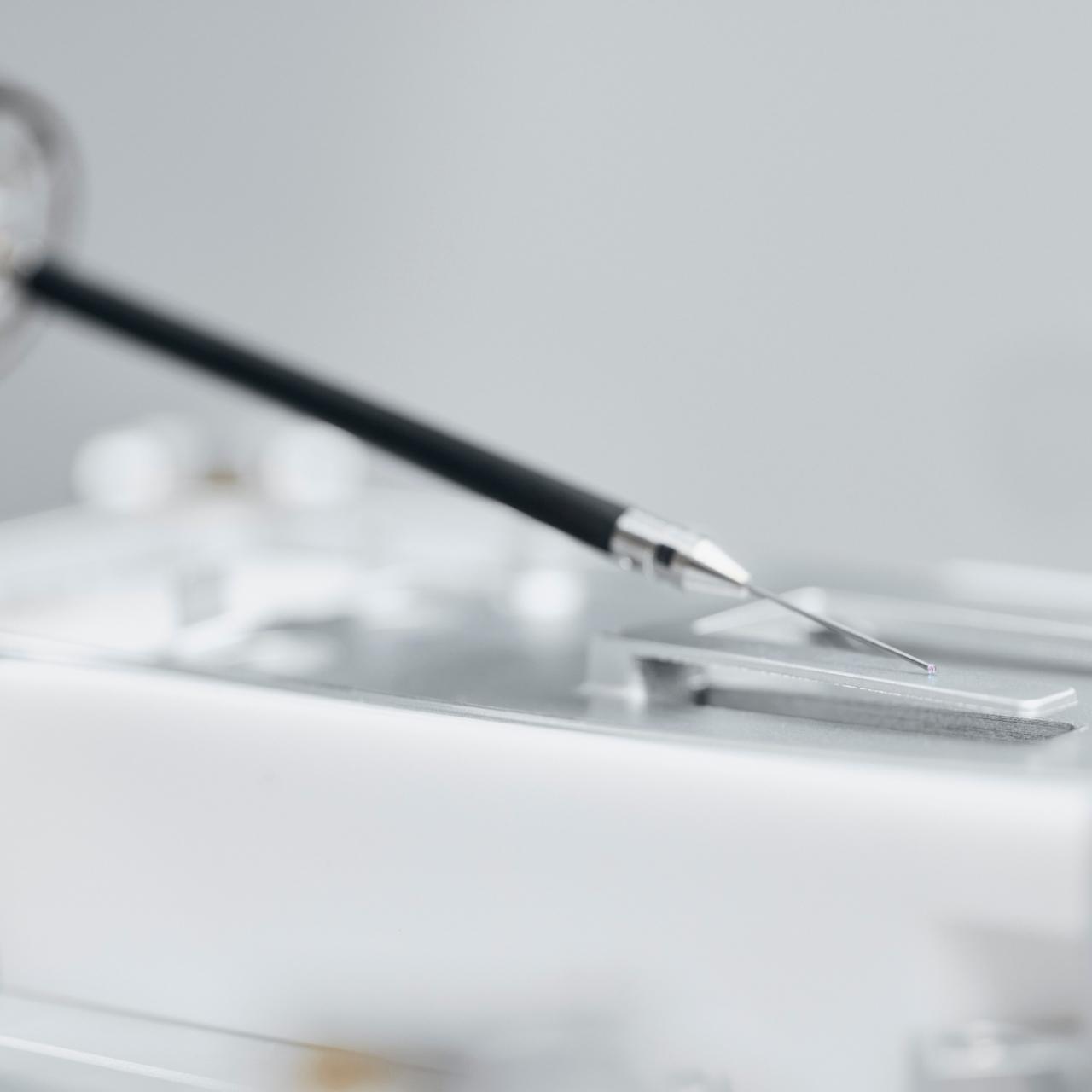

  • Modalità ZEISS SoftTouch con VAST XXT TL1

    La modalità ZEISS SoftTouch dei sensori VAST XXT TL1 raggiunge le migliori prestazioni di misura a contatto possibili in questa classe per strutture molto piccole e lamiere facilmente piegabili. Grazie alla ridotta flessione del materiale, la modalità SoftTouch offre ripetibilità, maggiore velocità di misura e grande accuratezza per i pezzi deflessi, sia con misure a punto singolo che a scansione.

    I clienti hanno la possibilità di scegliere una maggiore efficienza o una maggiore precisione per i pezzi standard e flessibili. I risultati precisi e rapidi consentono di risparmiare fino al 40% del tempo del ciclo di misura.

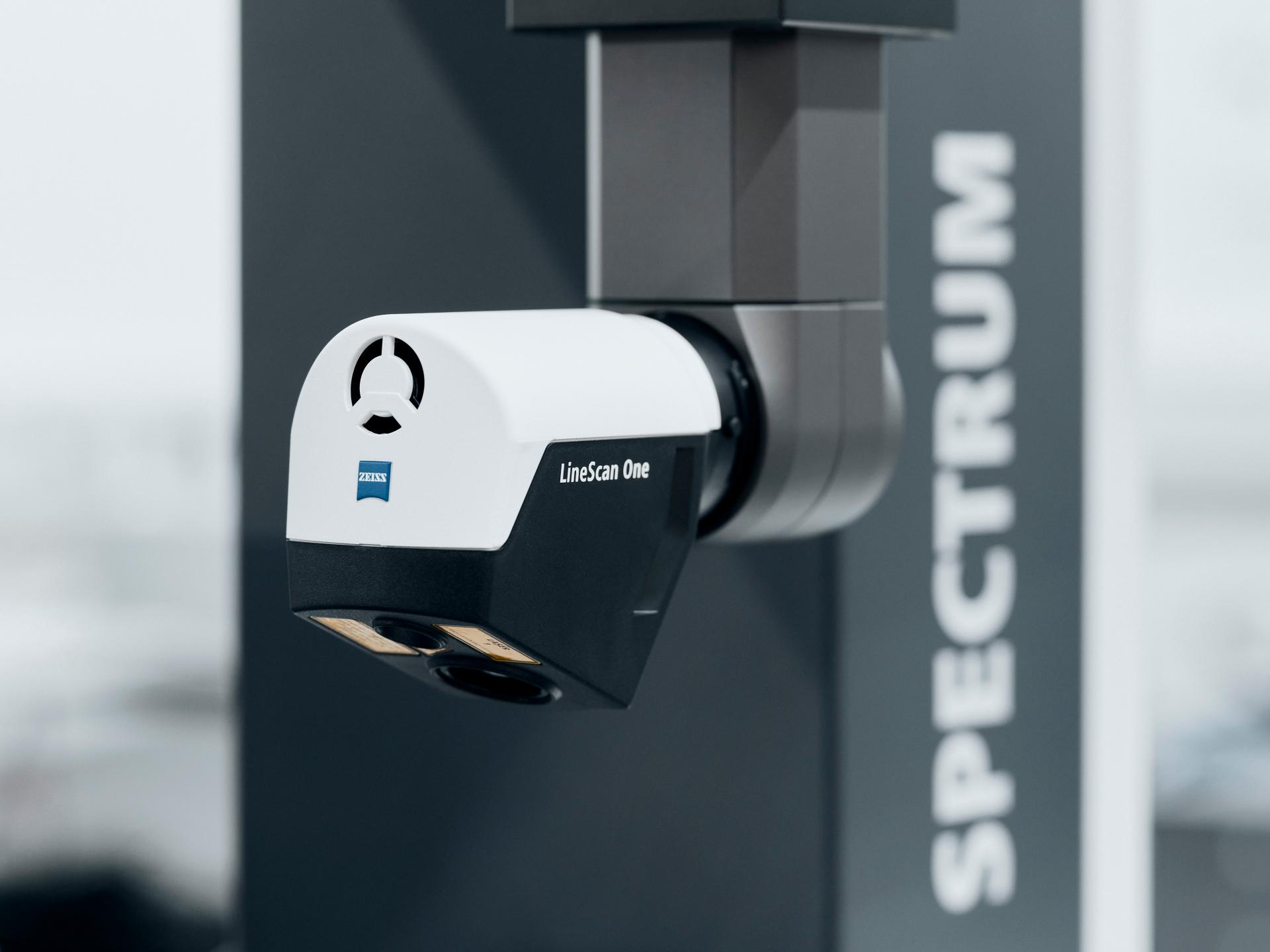

  • LineScan One per la scansione ottica

    LineScan One è un sensore ottico di triangolazione laser per l’acquisizione di enormi nuvole di punti per confrontare i dati nominali con la geometria reale. L’opzione di scansione ottica rende ZEISS SPECTRUM unico nella sua categoria.

    LineScan One in sintesi:

    • Buon rapporto prezzo-prestazioni
    • Alta precisione con 20 micron
    • Integrazione diretta del potente software in ZEISS CALYPSO per un’unica interfaccia di facile utilizzo e funzioni ampliate in futuro (misurazione a 4 assi con tavola girevole)
    • Molto veloce con 232 960 punti al secondo

Applicazioni

  • Industria

    Con ZEISS SPECTRUM, è possibile misurare parti industriali come parti CNC, alloggiamenti per accessori e componenti meccanici.

  • Elettronica

    ZEISS SPECTRUM è ideale per la scansione di piccoli componenti elettronici, tra cui connettori, alloggiamenti, telai centrali o lamine sottili.

  • Settore automotive

    Nell’industria automobilistica, ZEISS SPECTRUM è adatto per piccoli alloggiamenti, parti stampate, parti lavorate a CNC e parti in plastica.

  • Job Workshops

    ZEISS SPECTRUM è l’ideale per la misurazione di parti di produzione, parti in lamiera, parti di stampaggio e parti in plastica.

ZEISS CALYPSO

Software ZEISS CALYPSO

Software per la metrologia dimensionale

ZEISS CALYPSO misura geometrie standard in modo semplice, rapido e affidabile. Programma facilmente i piani di misura facendo clic sulle caratteristiche desiderate. I percorsi di spostamento sono generati automaticamente e in modo ottimale dal software. Grazie a numerose estensioni opzionali, ZEISS CALYPSO offre anche gli strumenti giusti per esigenze speciali, ad esempio con ZEISS CALYPSO VAST probing e ZEISS CALYPSO pallet optimizer. Queste funzioni consentono di eseguire le misure fino al 25% più velocemente.
