Tecnologia ZEISS Multi-Application Sensor System (mass)

Una varietà di sonde sulla CMM

Una CMM - fino a 9 sistemi di tastatura

Tecnologia dei sensori multi-applicazione per una maggiore flessibilità sulla macchina di misura a coordinate

Quando è richiesta la massima precisione, le macchine di misura a coordinate sono uno strumento indispensabile nell’industria. Grazie alla tecnologia del sistema di tastatura multi-applicazione (ZEISS mass), è possibile utilizzare con precisione e sostituire rapidamente un gran numero di sensori ZEISS sulla stessa macchina di misura a coordinate: Sensori con sistema a testa rotante articolata o tastatore fisso, ottici o a contatto, passivi o attivi: ZEISS mass ti offre la massima flessibilità.

1 CMM, fino a 9 sistemi di tastatura con tecnologie diverse
Semplice sostituzione del sensore in soli 3 passaggi
Nessuna perdita di area di misura dovuta alla sostituzione del sensore
Massima adattabilità ai requisiti di misura
Non sono necessari adattatori e il livello è quasi uguale a quello della posizione iniziale per tutti i sensori

Macchine di misura a coordinate con tecnologia ZEISS mass

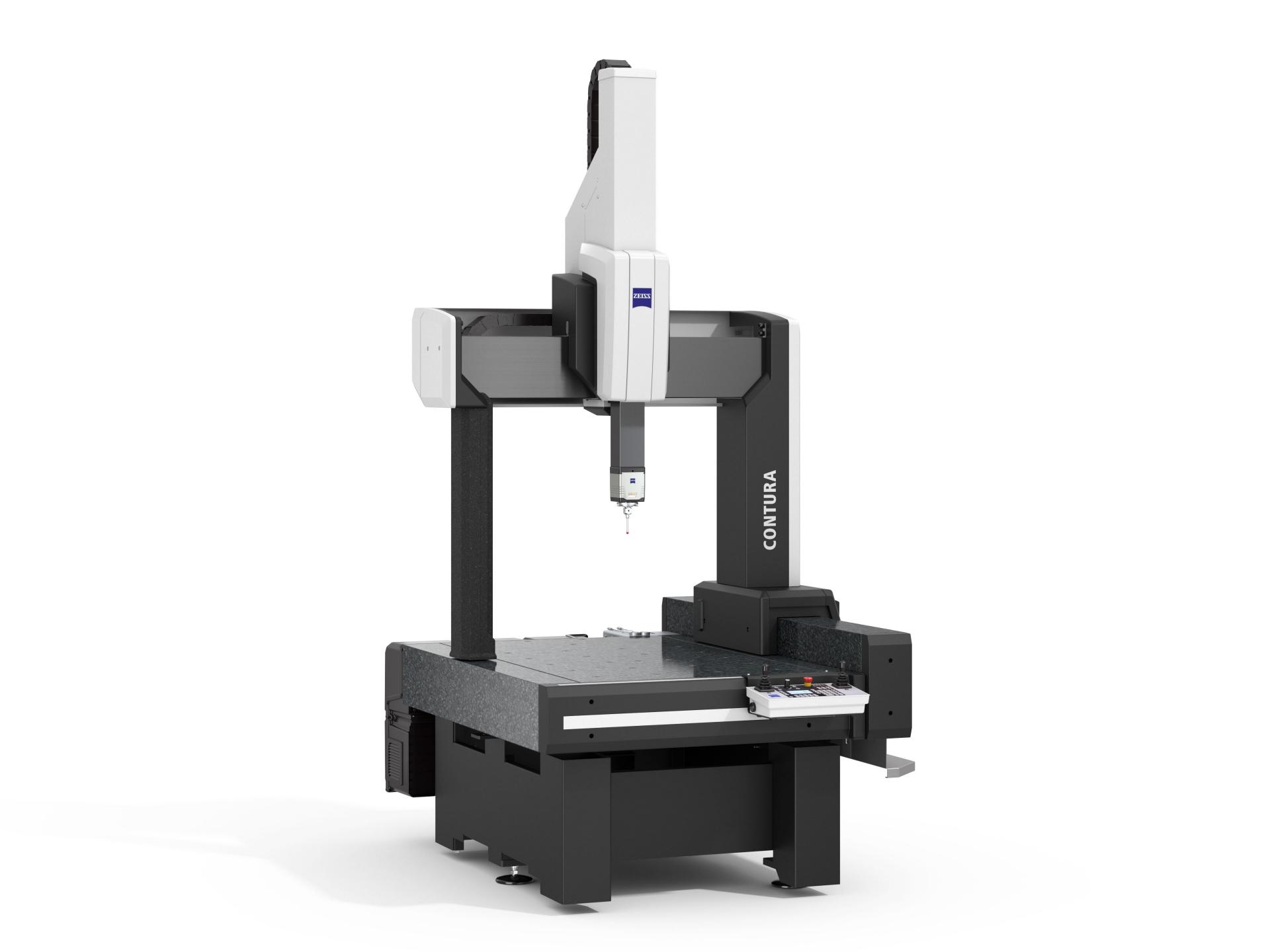

ZEISS CONTURA

ZEISS CONTURA è particolarmente flessibile grazie alla tecnologia ZEISS mass ed è adatto a un’ampia gamma di applicazioni nella classe di prestazioni.

Scopri di più

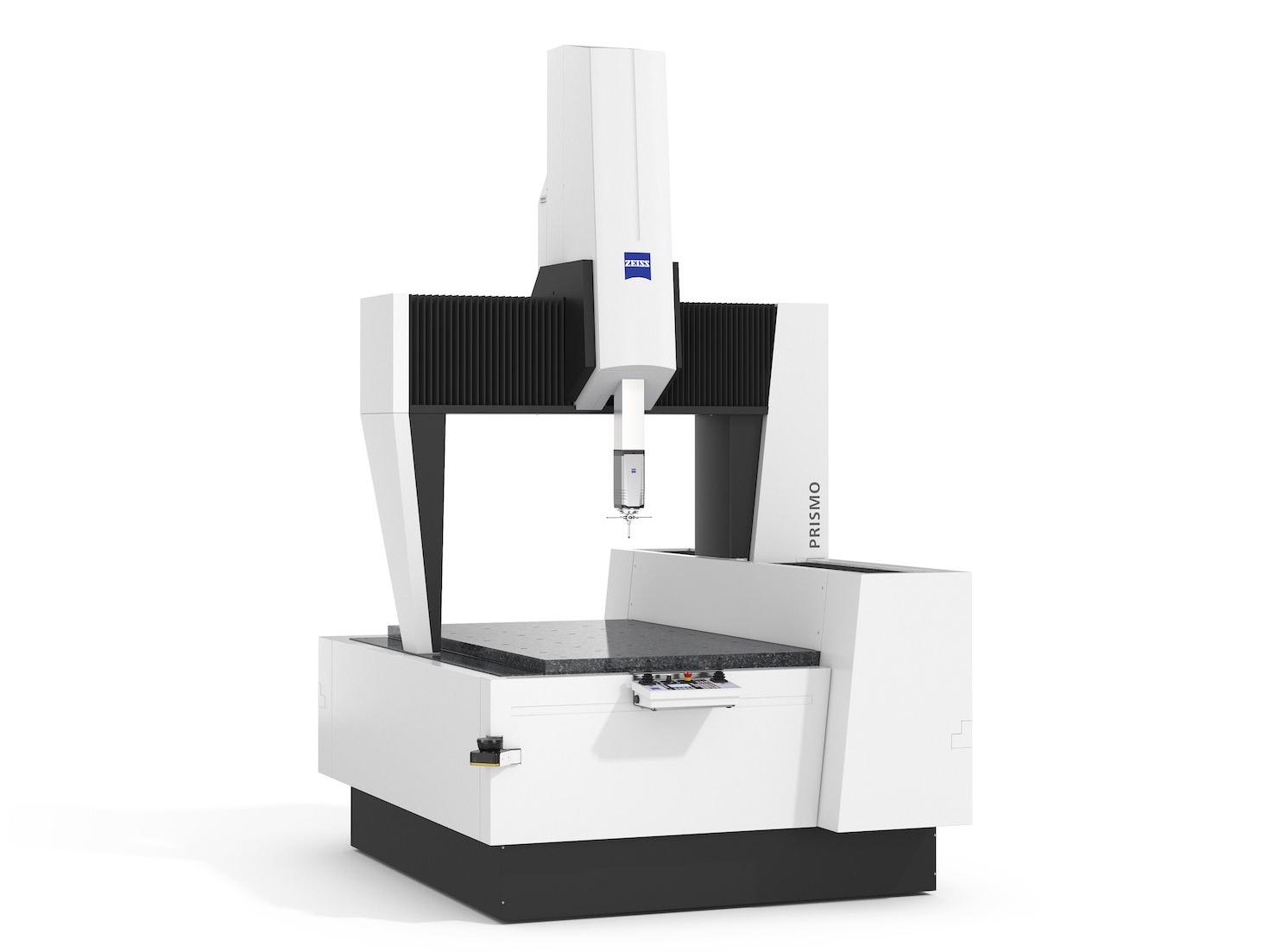

Gamma ZEISS PRISMO

Con 4 modelli, tutti dotati di ZEISS mass, la famiglia PRISMO offre un elevato grado di precisione e flessibilità per varie attività di misura, anche nel punto vendita.

Scopri di più

Varietà di sensori

I vari sensori, ottici o a contatto, attivi o passivi, presentano vantaggi e campi di applicazione diversi. (Vedere la tabella di compatibilità)

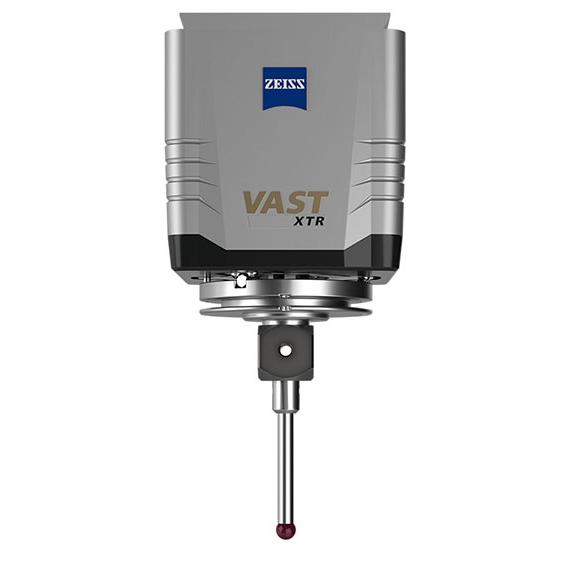

ZEISS VAST XTR gold

Sensore a contatto con giunto girevole integrato per misurare la posizione angolare.

Scopri di più

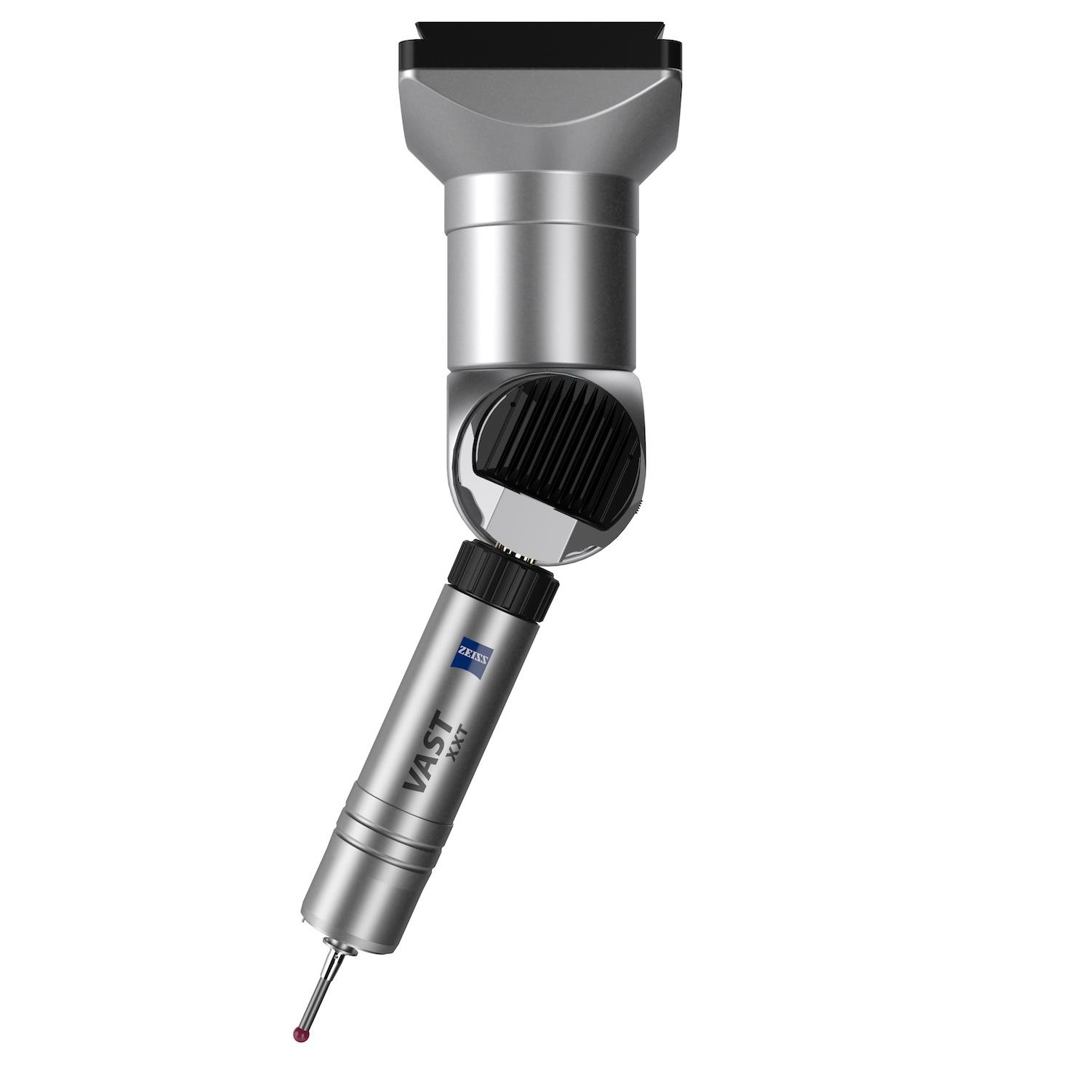

ZEISS VAST XXT

Il sensore a contatto può essere utilizzato per eseguire scansioni con un elevato grado di precisione.

Scopri di più

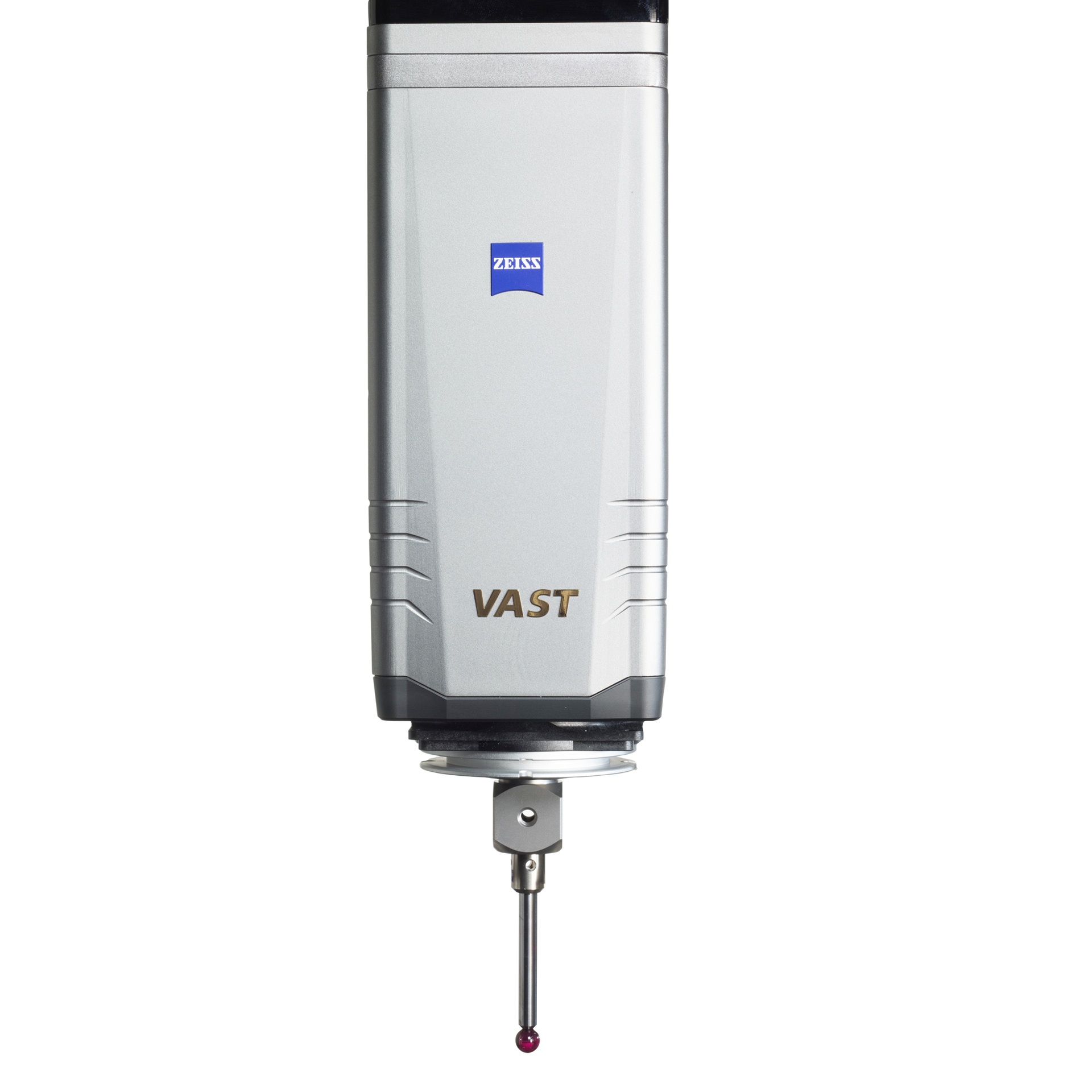

ZEISS VAST gold

Per la scansione a contatto e le misurazioni a punti discreti

Scopri di più

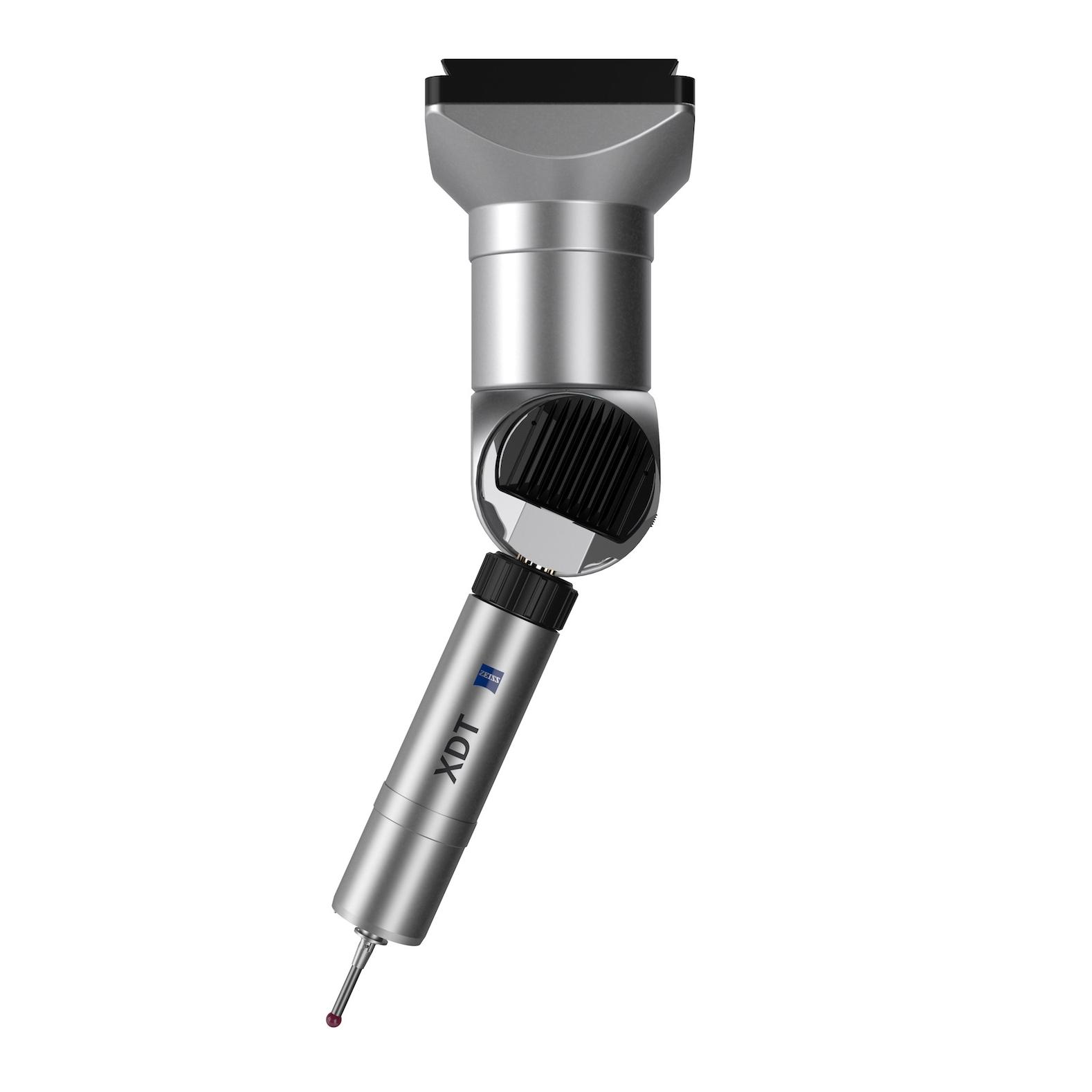

ZEISS XDT

Per catturare l’intera superficie dei componenti utilizzando le nuvole di punti

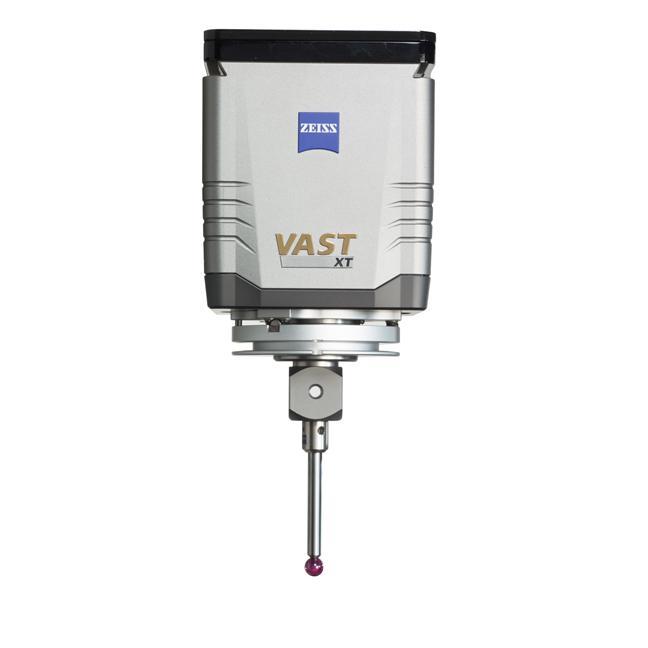

ZEISS VAST XT gold

Sensore a contatto con giunto girevole integrato per misurare la posizione angolare.

Scopri di più

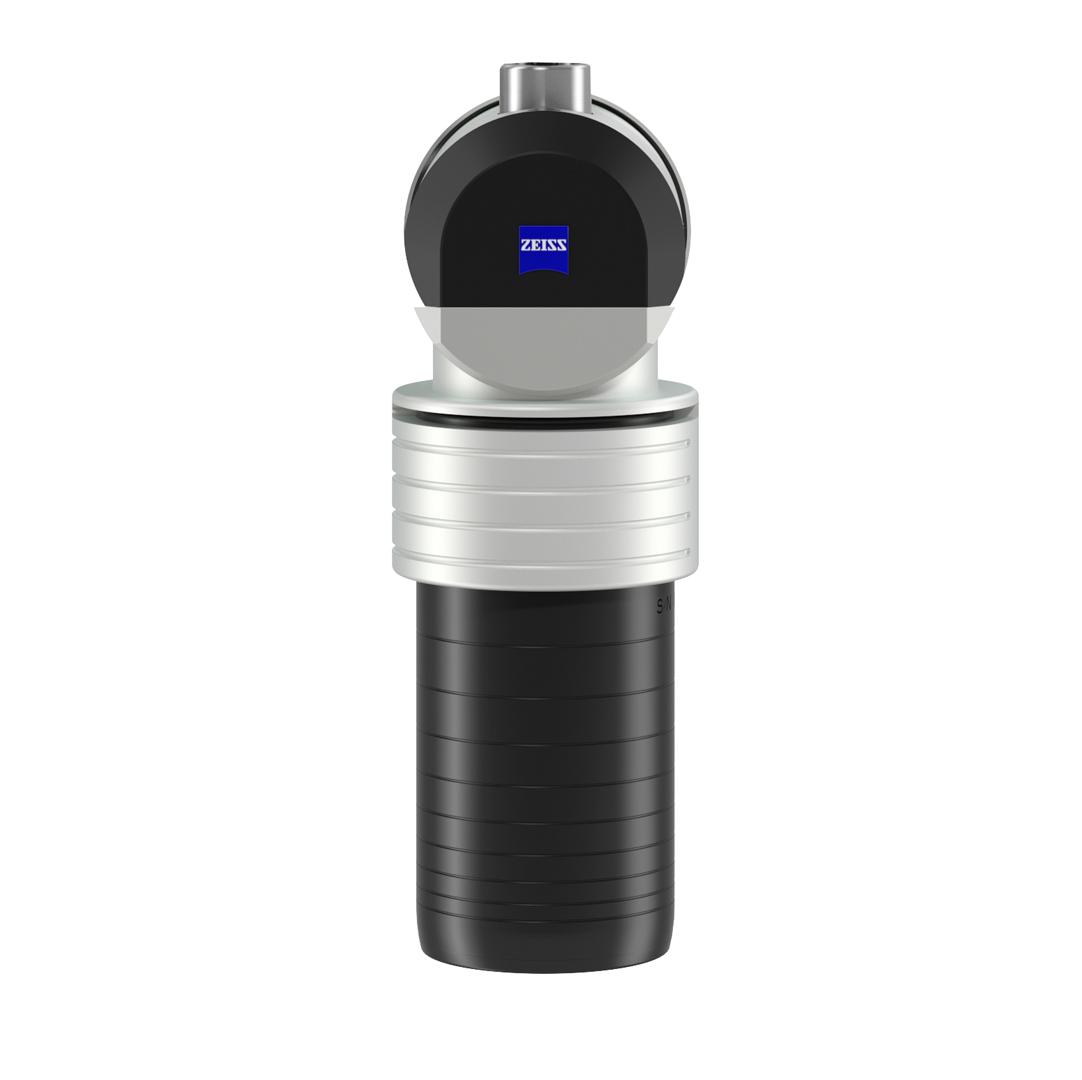

ZEISS DotScan

La base per iniziare con la tecnologia di scansione attiva

Scopri di più

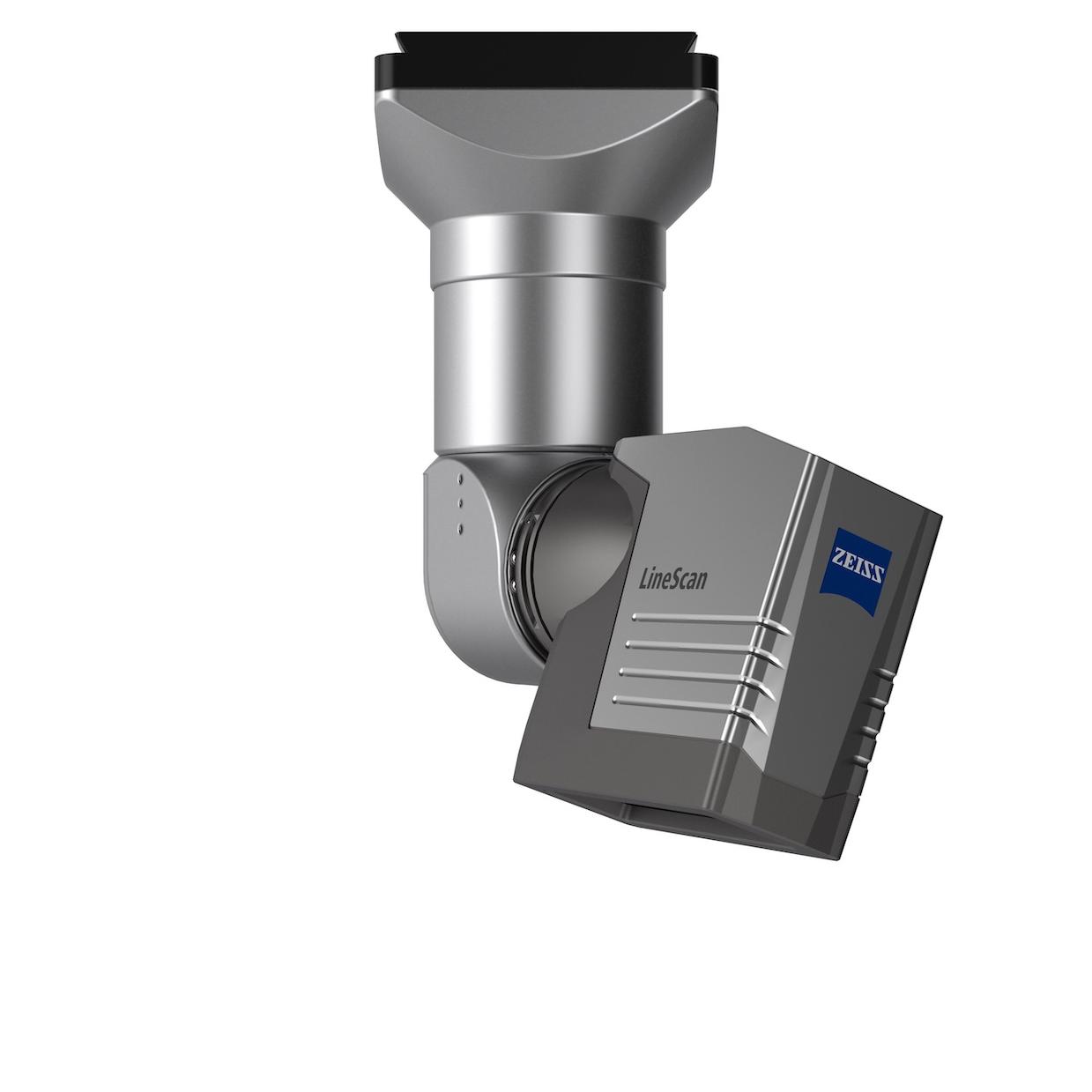

ZEISS LineScan

Per catturare l’intera superficie dei componenti utilizzando le nuvole di punti

Scopri di più

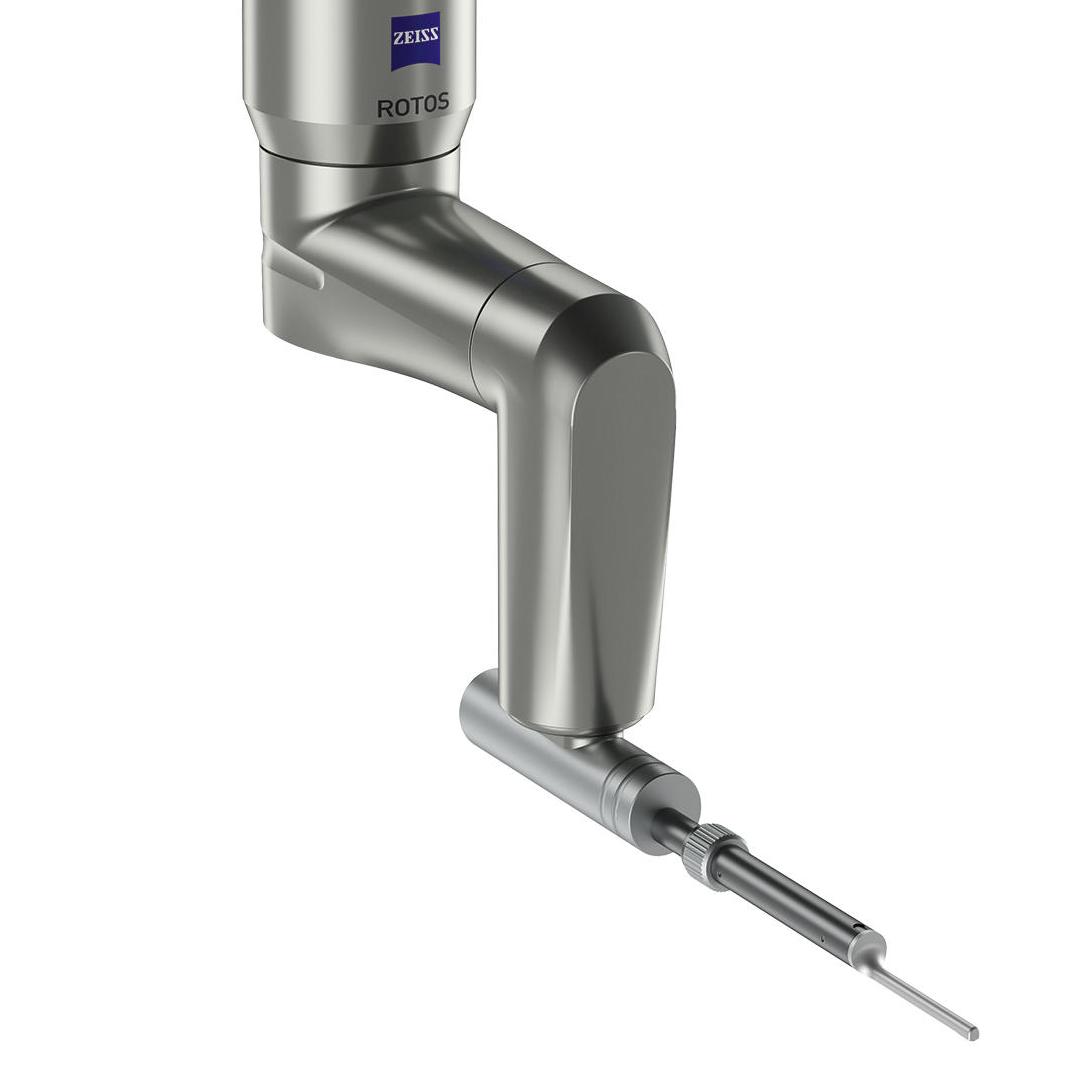

ZEISS ROTOS

Per testare rugosità e ondulazioni

Scopri di più

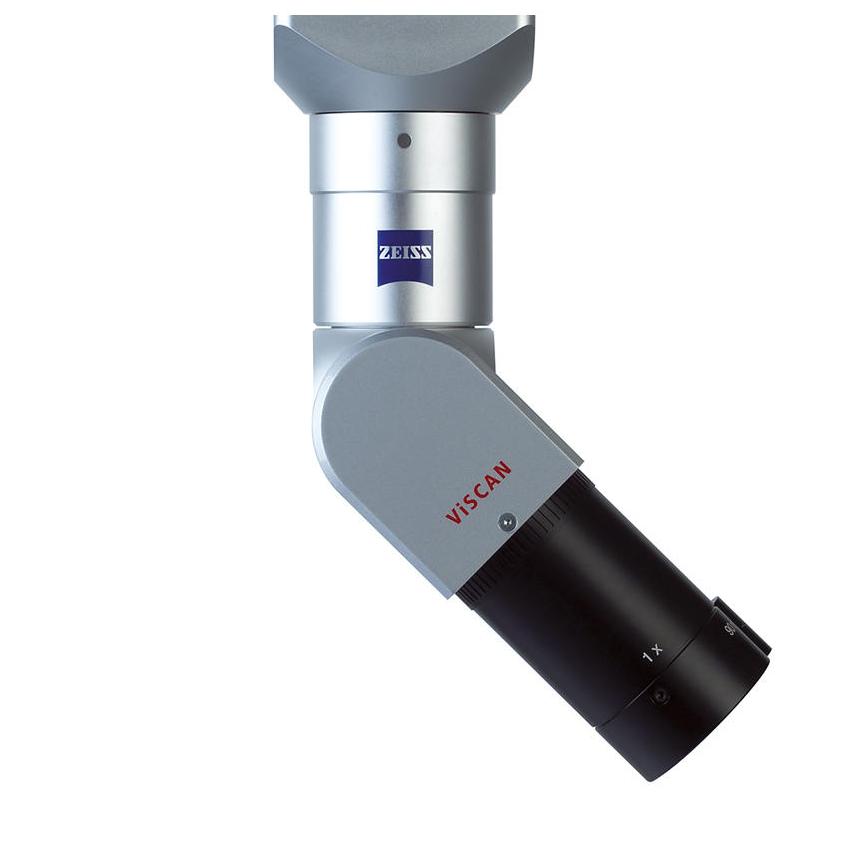

ZEISS ViScan

Sensore ottico di immagine 2D

Scopri di più

Compatibilità della sonda

	ZEISS CONTURA	Gamma ZEISS PRISMO
ZEISS VAST XTR gold	✔	✔
ZEISS VAST XXT	✔	✔
ZEISS VAST gold	–	✔
ZEISS XDT	✔	–
ZEISS VAST XT gold	✔	✔ (PRISMO e PRISMO verity
ZEISS DotScan	✔	✔
ZEISS LineScan	✔	✔
ZEISS ROTOS	–	✔ (PRISMO, PRISMO verity, PRISMO fortis at z<1000)
ZEISS ViScan	✔	✔

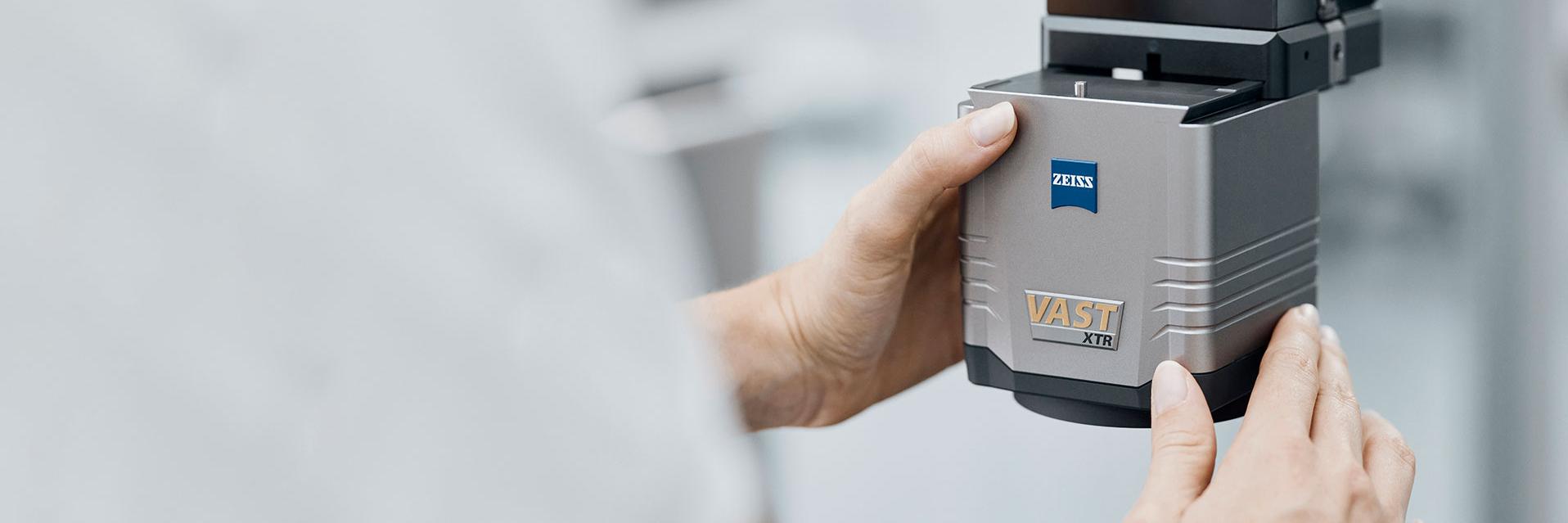

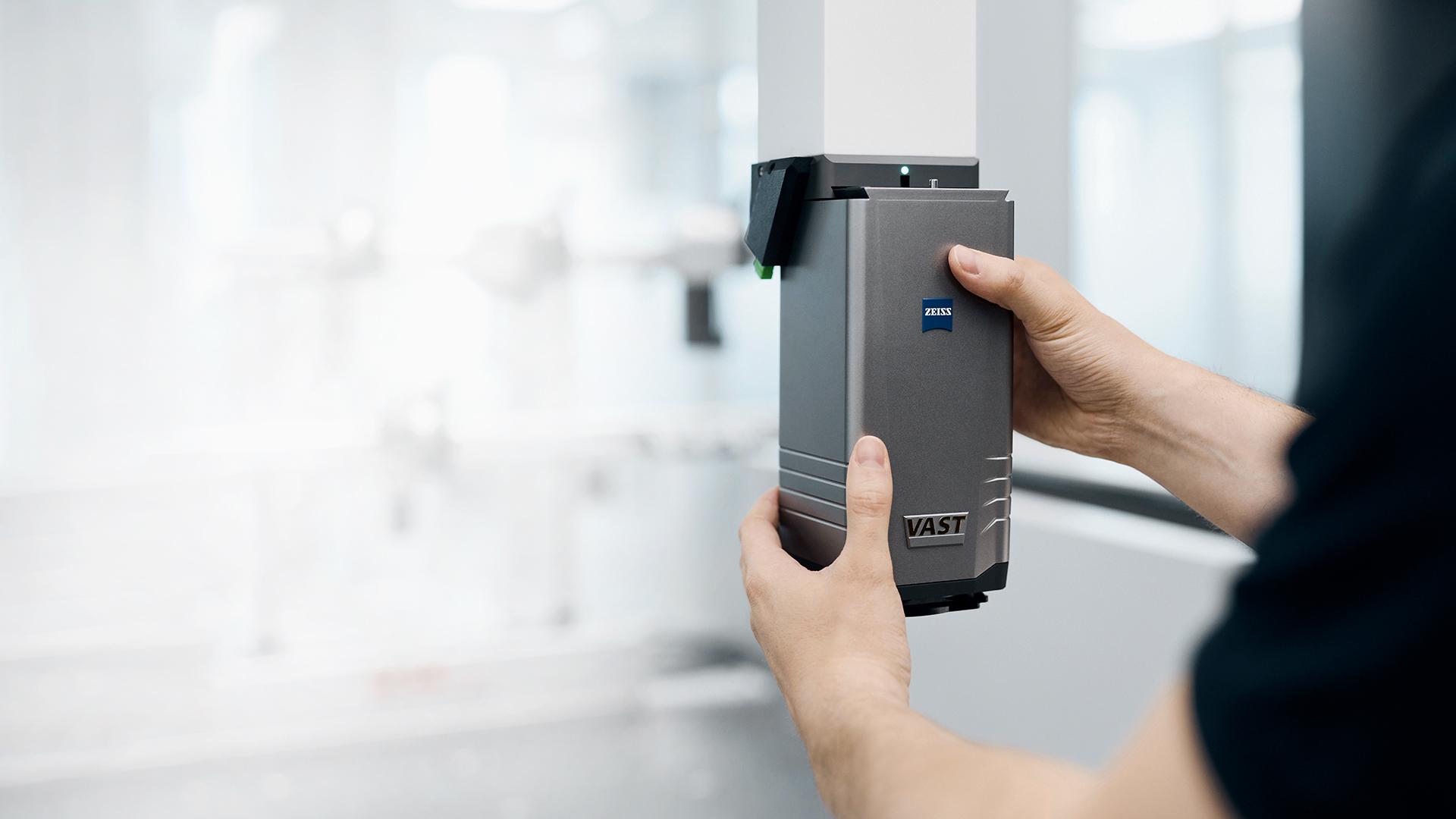

Semplice sostituzione del sensore in 3 fasi

Fase 1

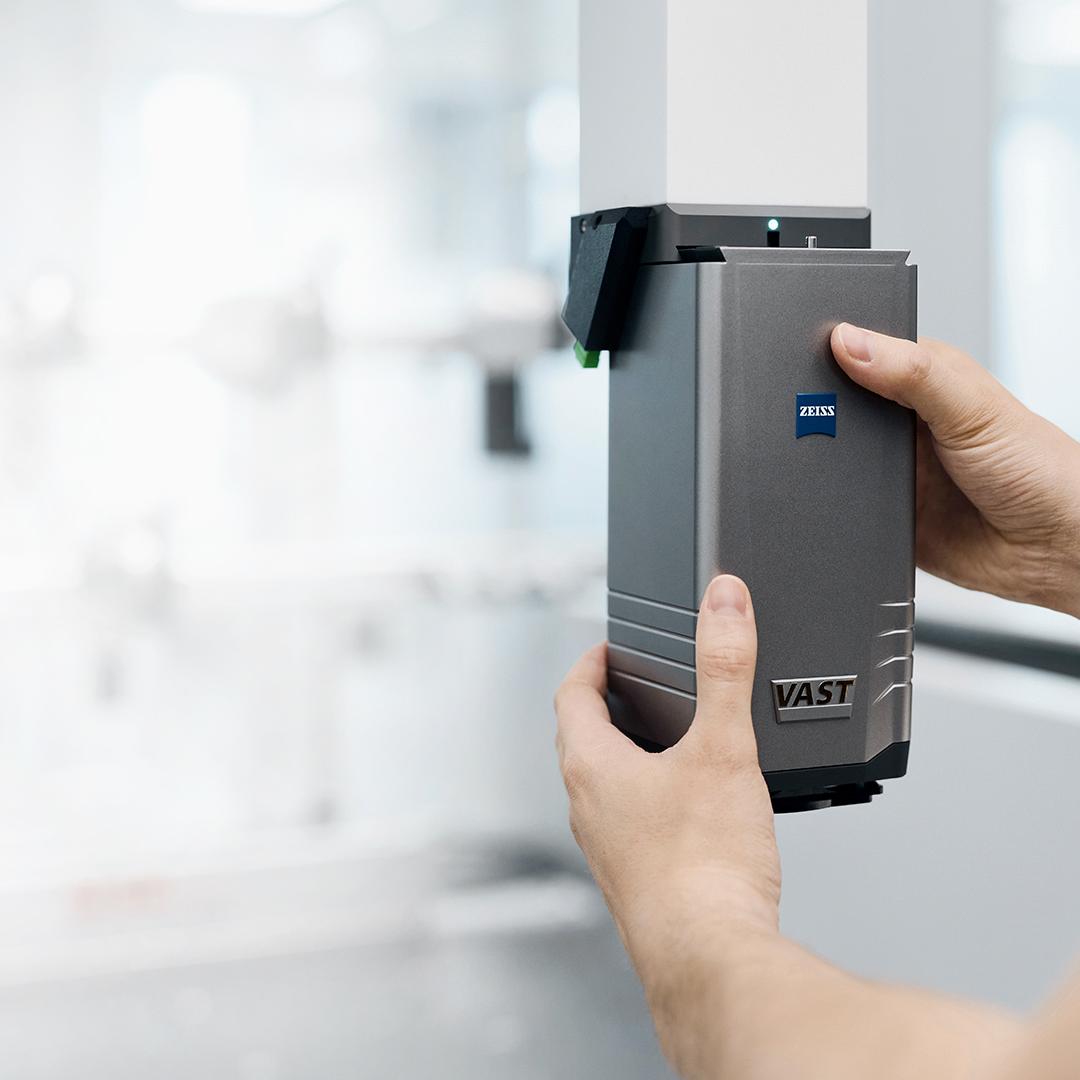

Montaggio del sensore

Il meccanismo a coda di rondine rende particolarmente facile la sostituzione del sensore. Per sostituire il sensore è sufficiente allentare una sola vite. Ciò significa che qualsiasi sonda può essere sostituita facilmente e comodamente, sia ZEISS VAST XXT, montata su un RDS, sia altre sonde a contatto e ottiche.

Passo 2

Blocco del sensore in posizione

Il nuovo sensore è bloccato in posizione con una sola vite. Il serraggio avviene con una coppia definita di 2 NM. Non è necessario collegare altri cavi, poiché tutte le connessioni sono protette all’interno della ram ed è possibile escluderne il danneggiamento.

Passo 3

Rilevamento automatico del sensore

Ogni sensore ZEISS è dotato di un chip ID che viene riconosciuto automaticamente dalla macchina di misura a coordinate durante il funzionamento iniziale e viene selezionato nel software di misura ZEISS CALYPSO. Questo sistema elimina gli errori operativi e consente agli operatori di concentrarsi sulle cose che contano davvero: le attività di misura.

Investire nel futuro

La tecnologia ZEISS mass offre vantaggi per molte attività di controllo qualità.

Il componente viene misurato in un’unica operazione di serraggio e quindi nello stesso sistema di coordinate di riferimento con sonde diverse.

Gli operatori possono adattarsi molto rapidamente ai cambiamenti dei compiti di misura.

Se necessario, le macchine di misura a coordinate possono essere adattate in modo rapido ed economico acquistando sonde aggiuntive. Investire in macchine di misura a coordinate con tecnologia ZEISS mass conviene anche alle aziende che attualmente non hanno bisogno di utilizzare sensori ottici.

Invece di investire in diverse macchine di misura a coordinate e quindi in ingombri maggiori, con una CMM ZEISS mass è necessario solo il sensore appropriato per gestire le attività di misura.
