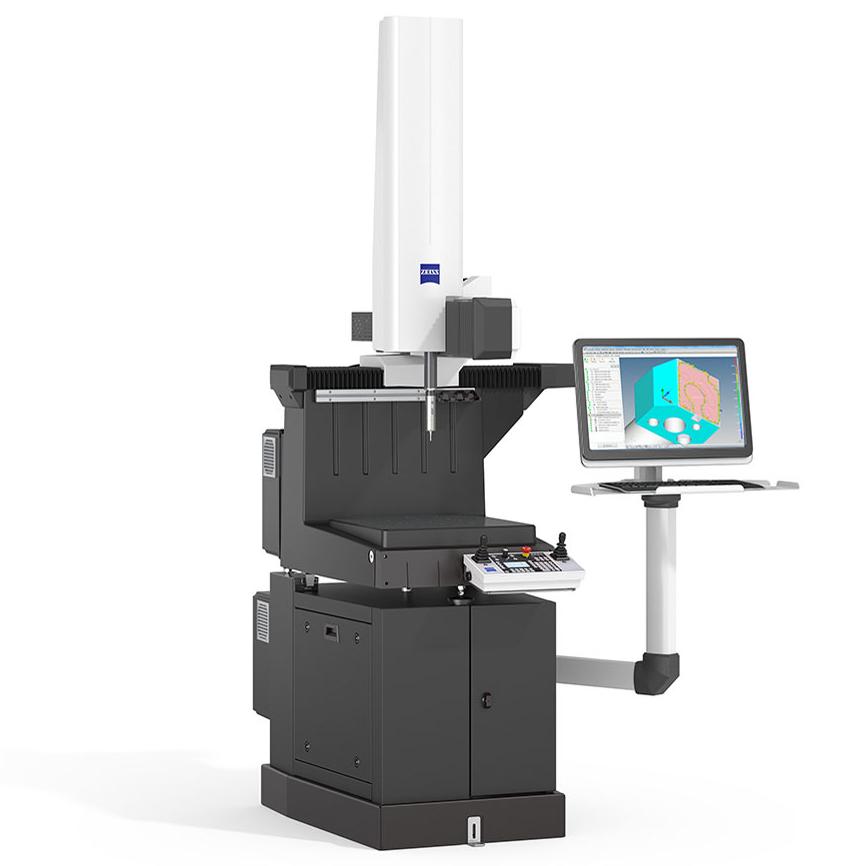

ZEISS DuraMax

La scelta naturale per l’officina

Il controllo qualità è impegnativo e i requisiti delle CMM sono elevati, soprattutto nell’ambiente di produzione. ZEISS DuraMax combina robustezza, precisione ed efficienza e rappresenta la scelta perfetta per la misurazione at-line direttamente nel tuo stabilimento di produzione. ZEISS DuraMax non si lascia scoraggiare dalle condizioni ambientali difficili e resiste anche alle alte temperature. In combinazione con il sensore ZEISS VAST XXT, consente di effettuare misure rapide a punto singolo e di scansionare contorni e superfici a forma libera, rendendo superflui i calibri fissi.

Design robusto per ambienti di produzione
Alta precisione in condizioni variabili
Tecnologia di scansione avanzata

Tutti i vantaggi in sintesi

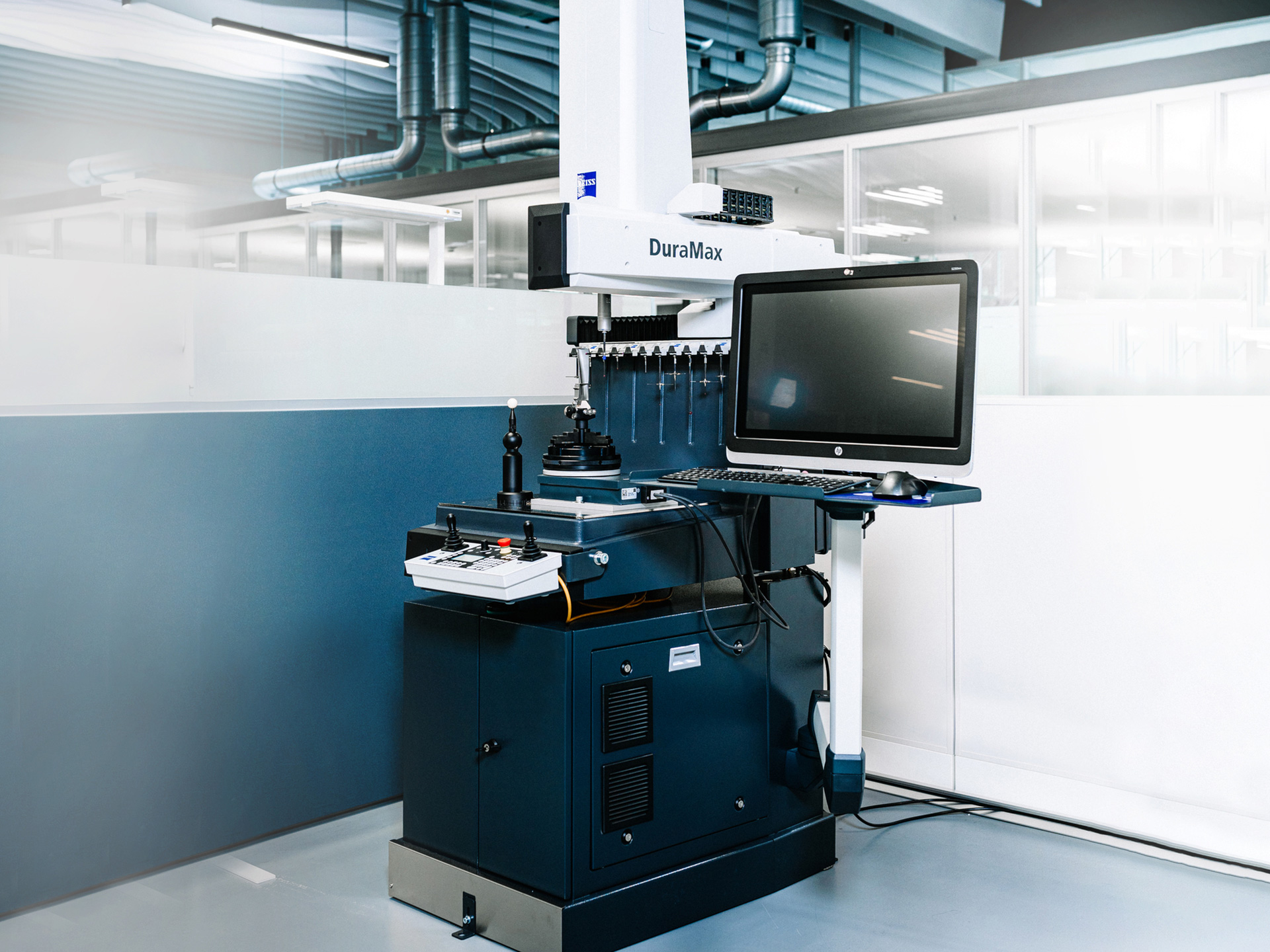

Efficienza

Rapporto volume di misura/ingombro ottimale
Design salvaspazio per un ingombro ridotto

Volume di misura generoso e facilmente accessibile

Caricamento da tre lati e dall’alto

Non è necessaria aria compressa

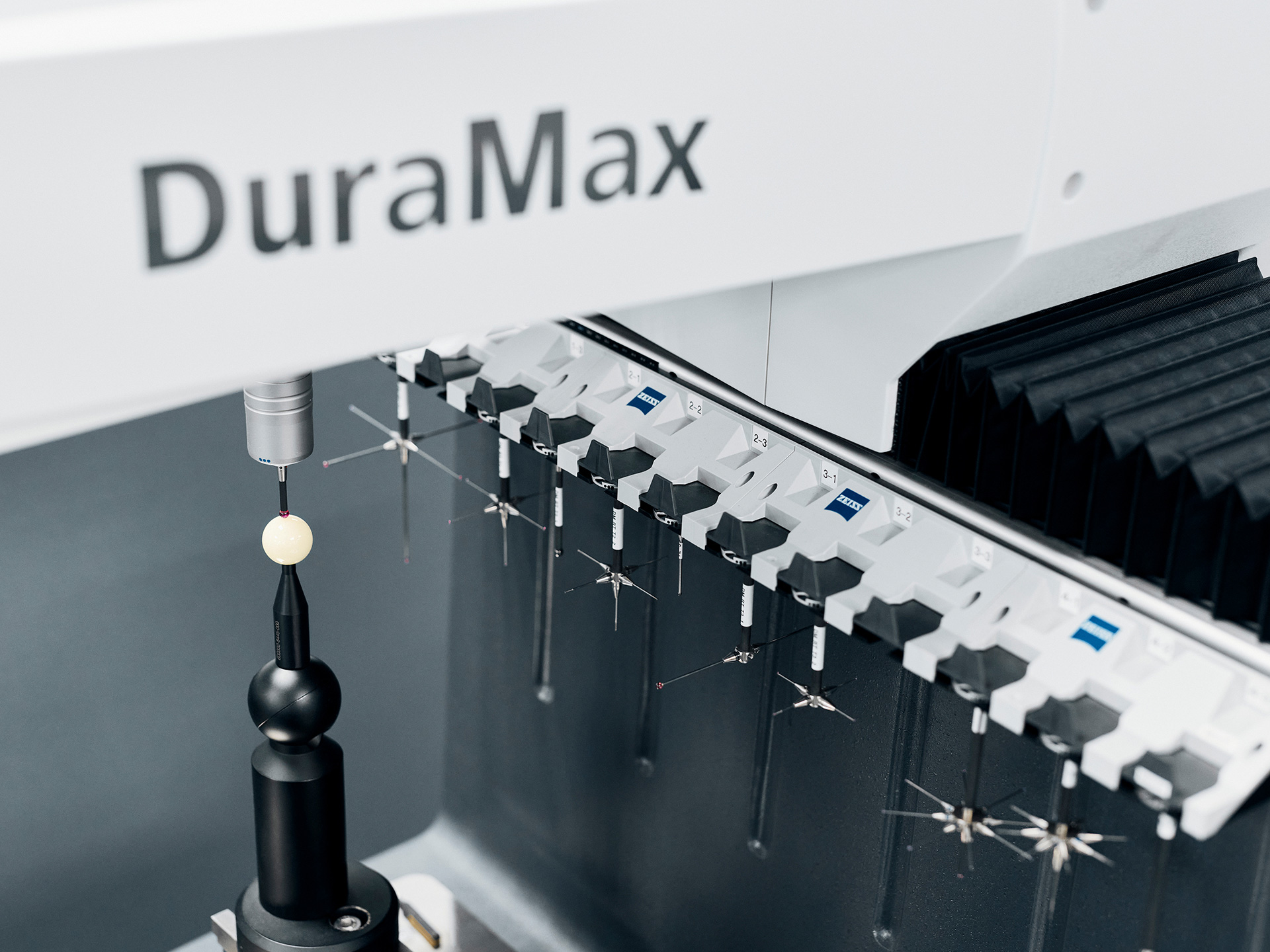

Velocità

Tempi operativi ridotti e misure rapide
Scansione rapida con ZEISS VAST XXT

Misure a punto singolo con tastatura ZEISS VAST

ZEISS Duplex System per una maggiore produttività

Misura a quattro assi con tavola girevole

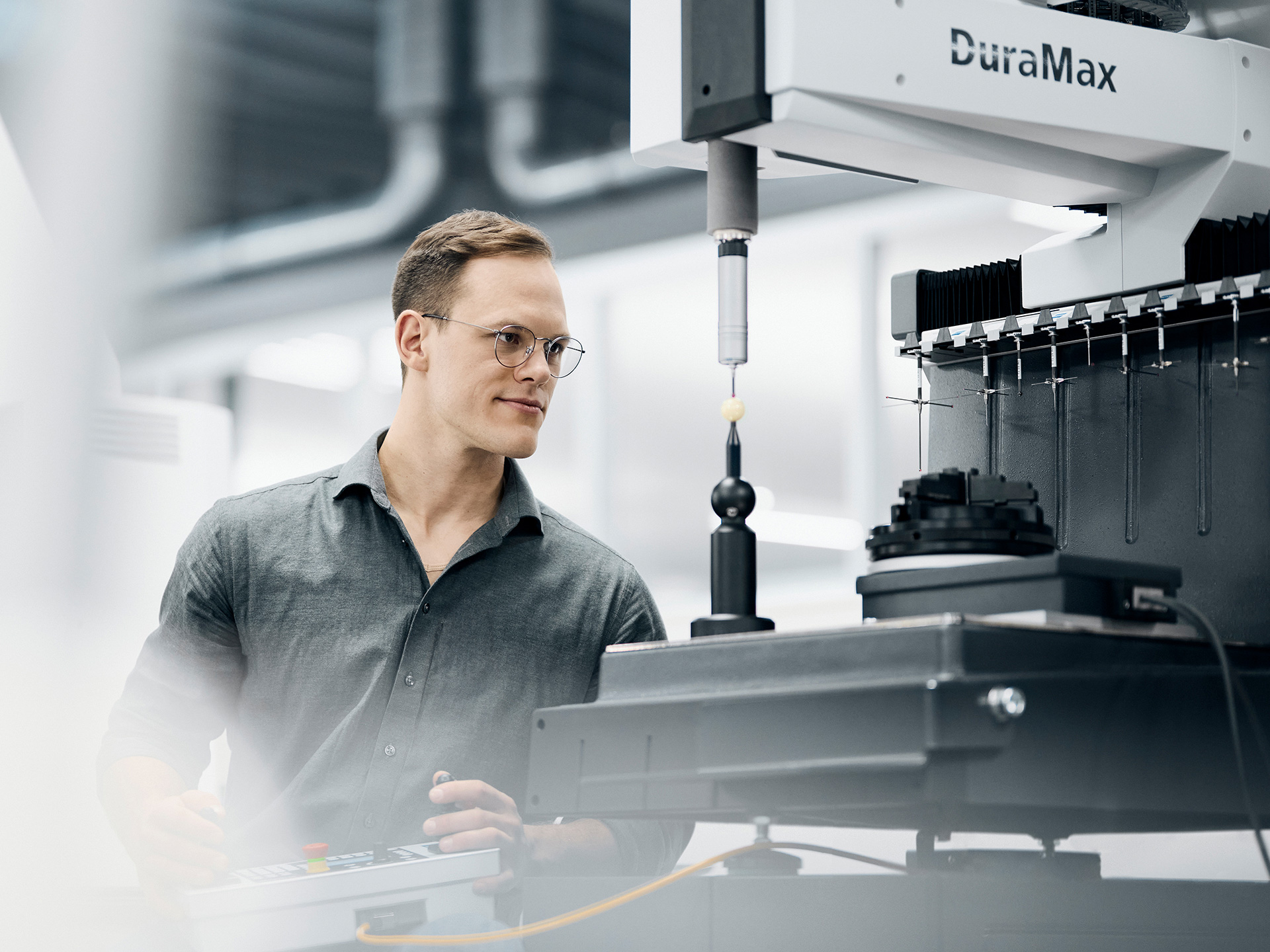

Precisione

Risultati precisi anche in ambienti difficili
Protezione da polvere e umidità

Base ShopFloor con grado di protezione IP54

Stabilità termica grazie alle righe ottiche in vetroceramica

Dado di guida lineare e sistema di guida a sfere con guida coperta su tutti gli assi

Smorzamento passivo delle vibrazioni di serie

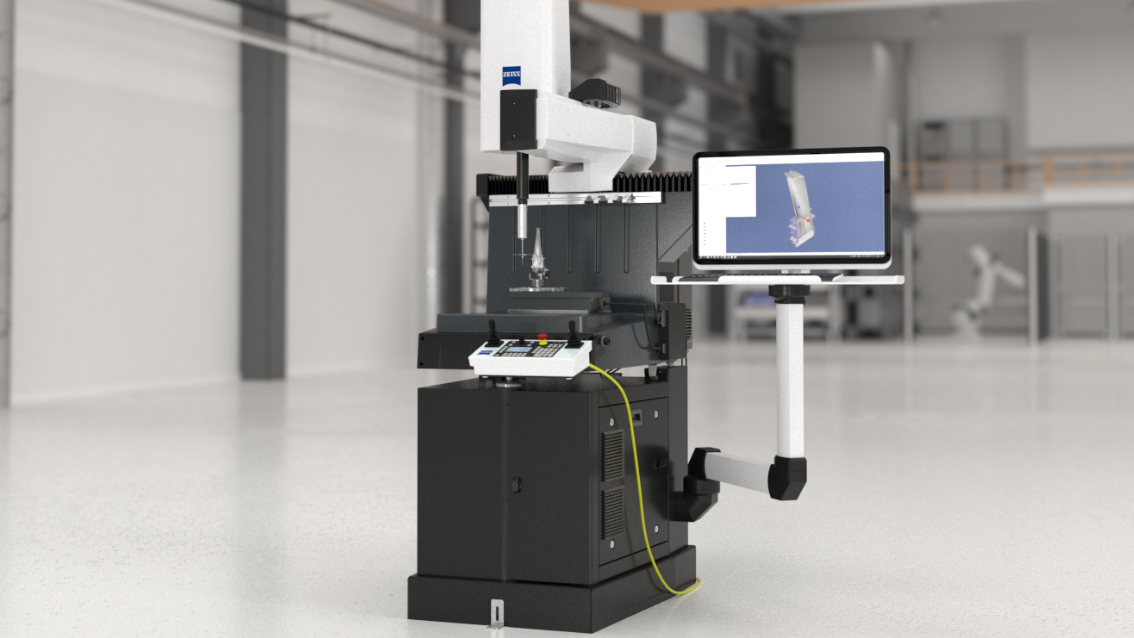

Fai clic sull’immagine per scoprire ulteriori dettagli.

Dotazione perfetta per le tue sfide

Scopri le caratteristiche uniche di ZEISS DuraMax

Caratteristiche esclusive di ZEISS DuraMax

ZEISS VAST XXT

ZEISS VAST XXT consente la misurazione e la scansione a punto singolo. Questo offre una produttività ottimale con risultati stabili. La tecnologia di scansione consente di misurare una densità di punti molto più elevata e quindi di valutare meglio le tolleranze di dimensione, forma e posizione. Un’ampia gamma di tastatori consente di misurare caratteristiche più complesse su un maggior numero di pezzi.

Scopri di più

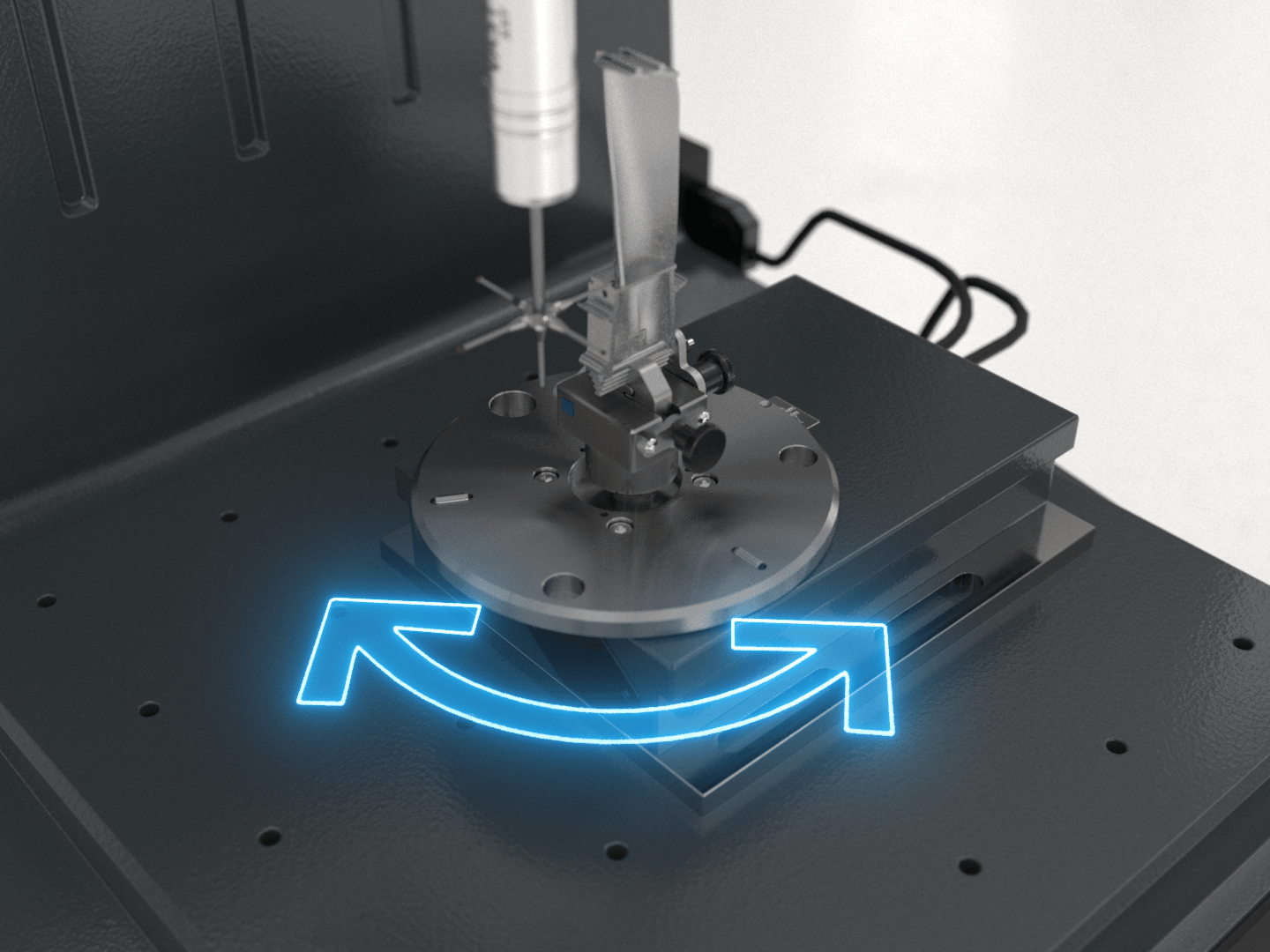

Tavola girevole

In combinazione con la tavola girevole opzionale, si ottiene una flessibilità ancora maggiore per i piccoli pezzi a simmetria rotazionale, consentendo di misurare compiti complessi con un quarto asse. In questo modo non solo si riduce la complessità dei sistemi tastatori, ma anche il tempo di funzionamento grazie al minor numero di sostituzioni della sonda.

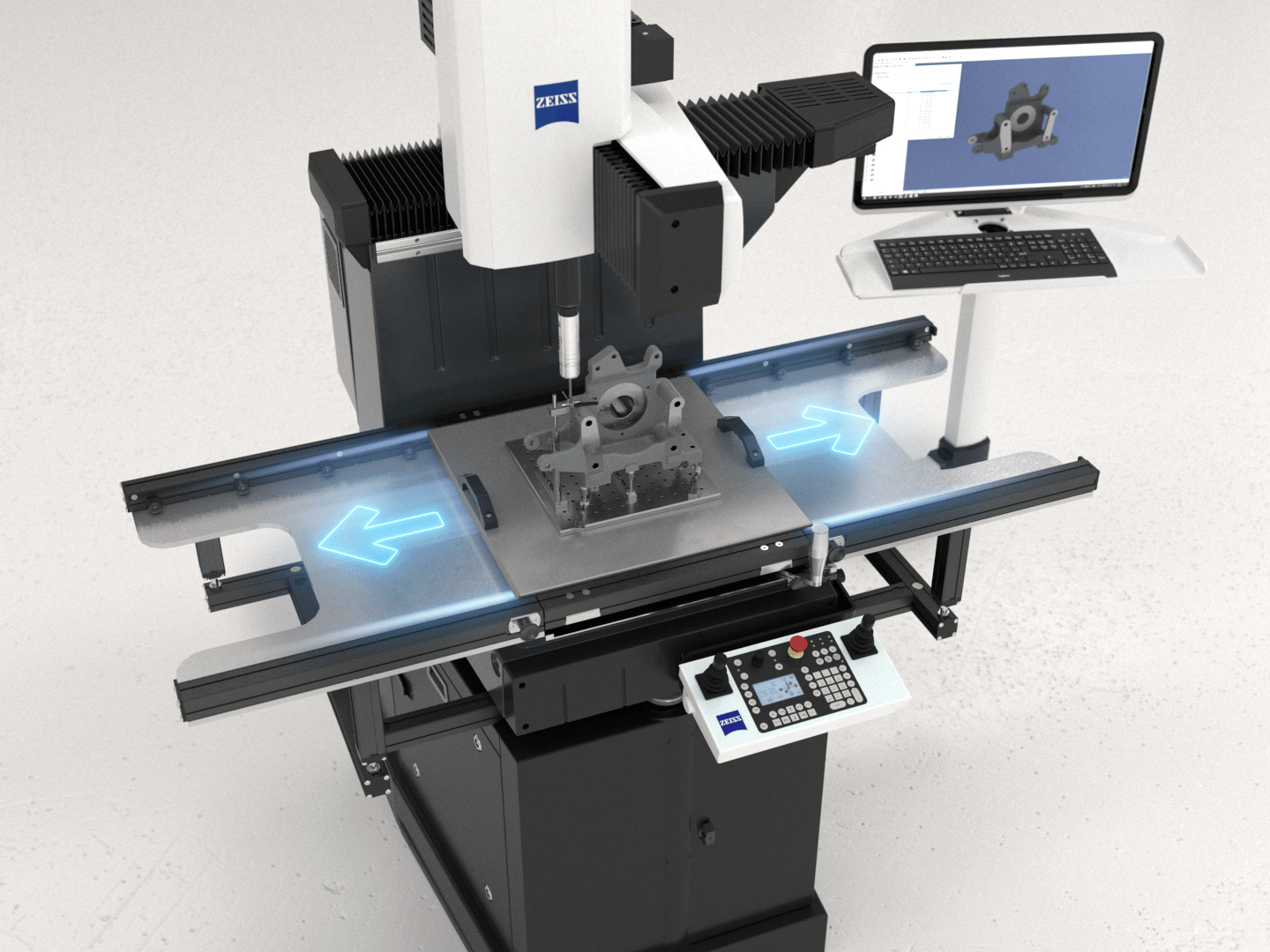

Accessori

ZEISS Integration Series consente di espandere in modo flessibile la soluzione di misura per un’integrazione ottimale nei processi esistenti e un aumento della produttività e del rendimento.

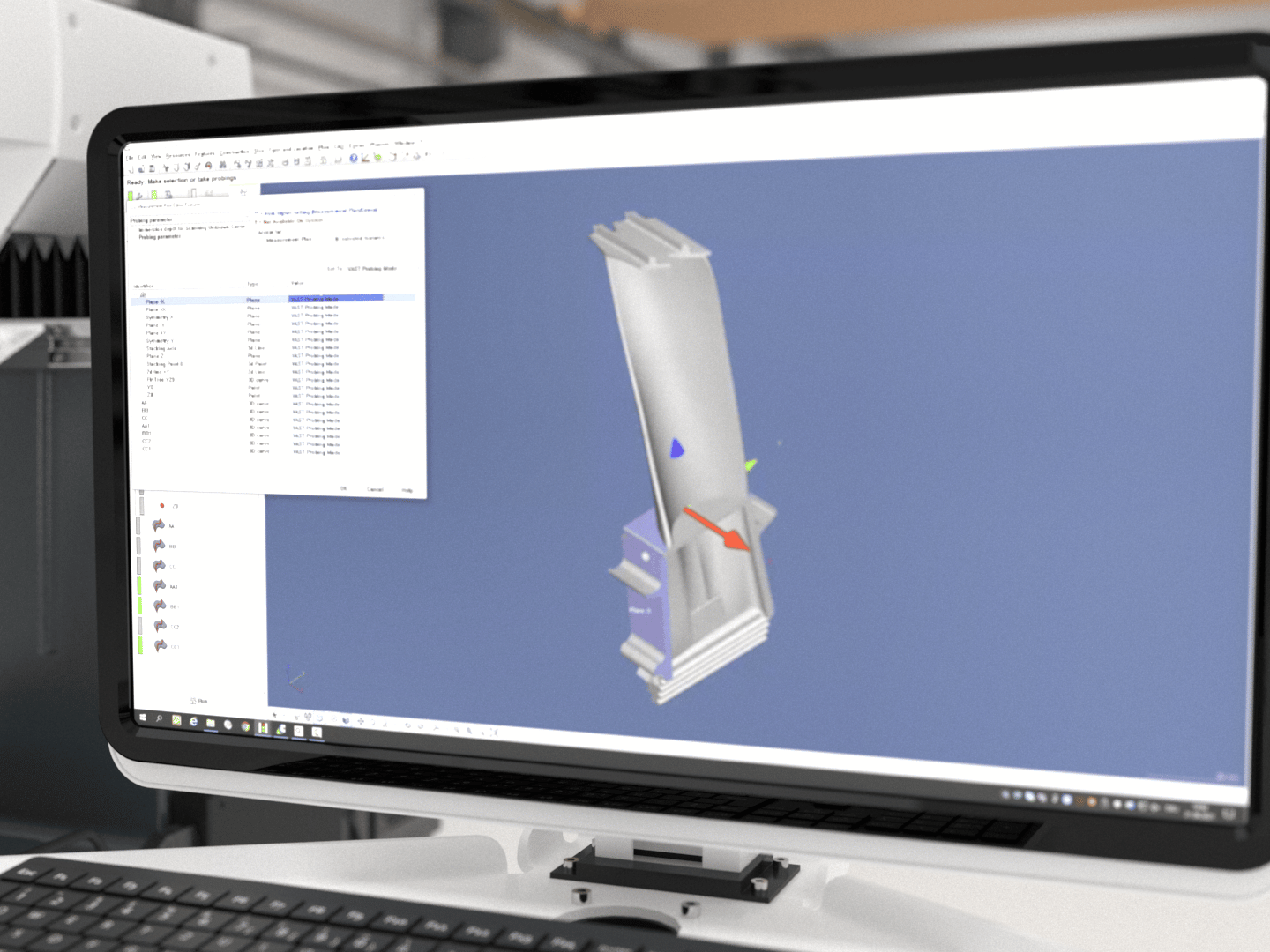

ZEISS CALYPSO

Il software intuitivo ZEISS CALYPSO offre un elevato livello di flessibilità per le diverse attività di misura, mentre ZEISS CALYPSO express consente una programmazione semplice. La modalità a punto singolo per ZEISS DuraMax consente ora di utilizzare il sensore a contatto anche in modalità di tastatura ZEISS VAST, risparmiando fino al 25-80% di tempo di misura a seconda dell’attività.

Scopri di più

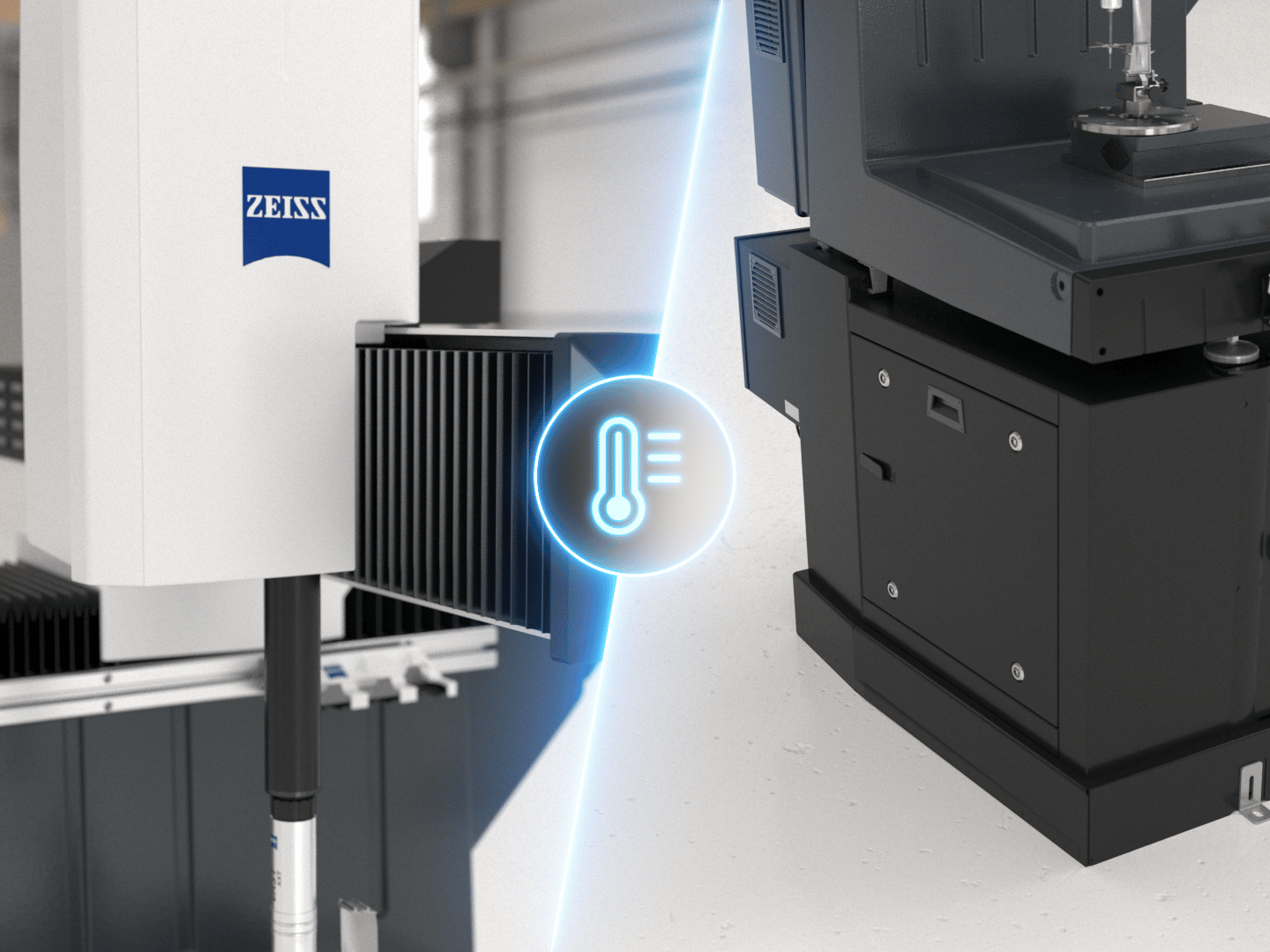

Resistività alla temperatura

Tutti gli assi sono dotati di righe ottiche in vetroceramica. Queste non si espandono con l’aumentare della temperatura, consentendo misurazioni stabili a temperature comprese tra +18 °C e +30 °C. La base IP54 protegge l’hardware del computer.

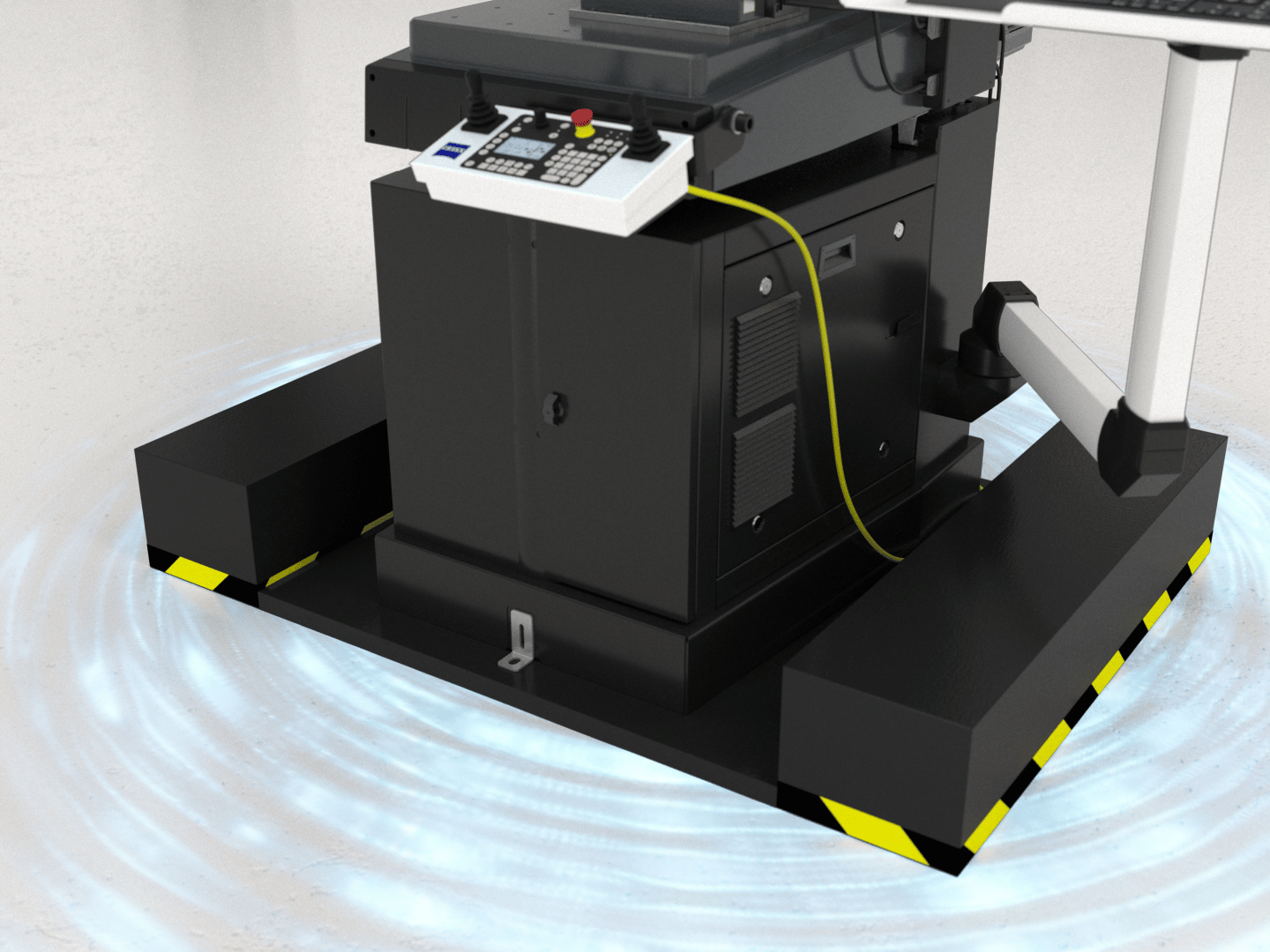

Isolamento pneumatico delle vibrazioni

L’isolamento pneumatico opzionale dalle vibrazioni impedisce l’influenza delle vibrazioni del terreno sui risultati di misura e fornisce un controllo automatico del livello. Può anche essere adattato a ZEISS DuraMax e ZEISS O-INSPECT.

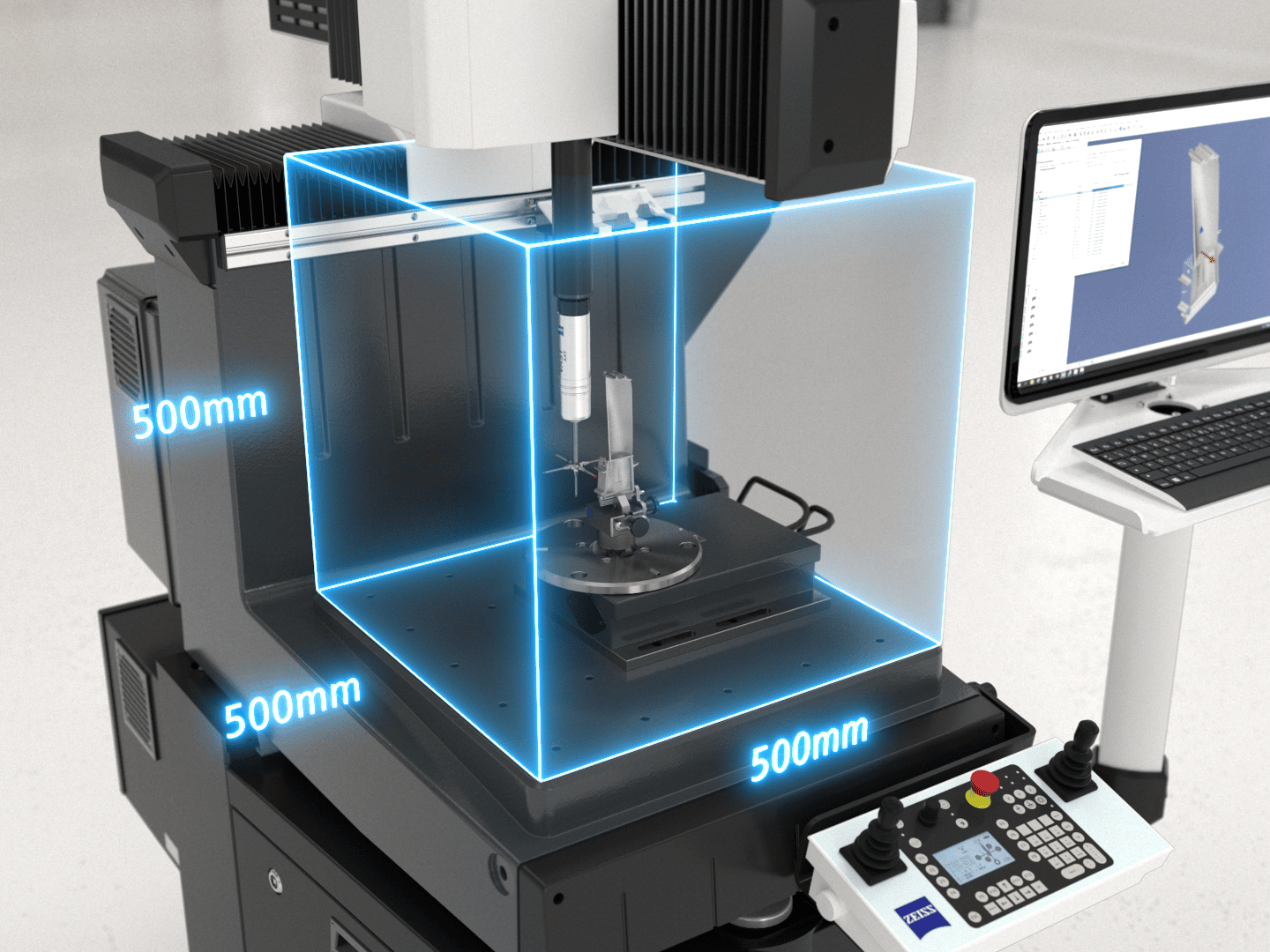

Volume di misura

ZEISS DuraMax offre un rapporto volume di misura/impronta imbattibile. L’ottima accessibilità, la chiara visione del volume di misura e il caricamento ad un’altezza di lavoro ottimale da tre lati e dall’alto migliorano l’ergonomia e la sicurezza e riducono i tempi operativi.

Ancora meno sensibile alla temperatura, ancora più robusto

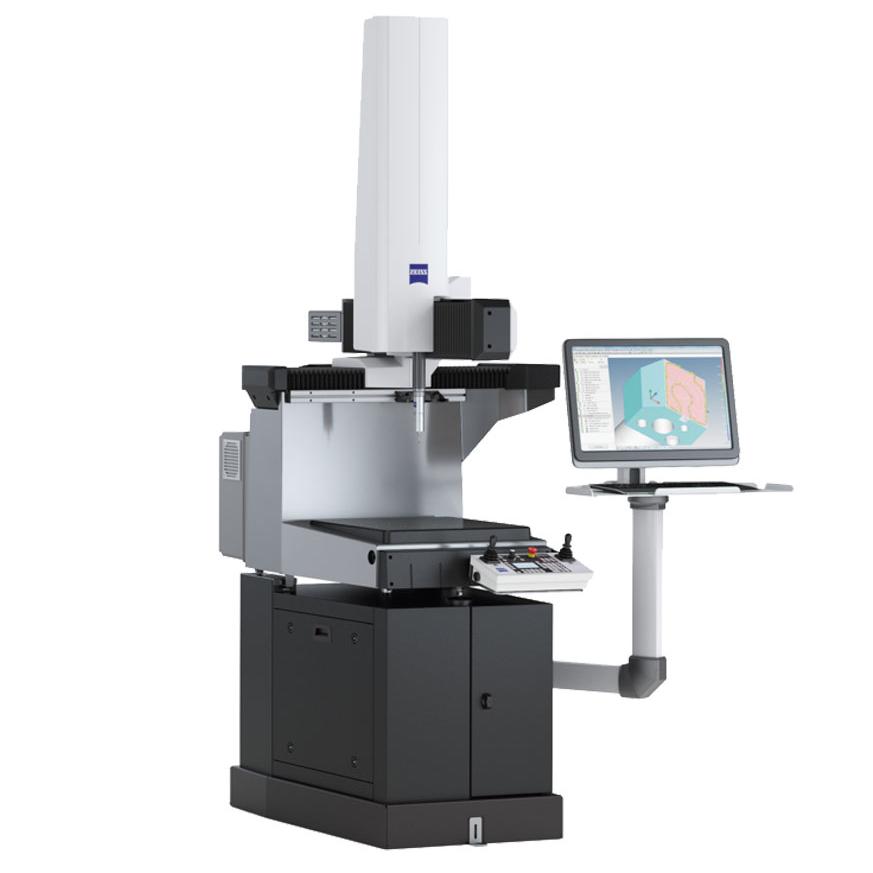

ZEISS DuraMax HTG

ZEISS DuraMax HTG offre il più ampio intervallo di temperatura con il più alto gradiente di temperatura e può essere utilizzato sia nel sito di produzione che nei sistemi di automazione. Ciò garantisce una maggiore flessibilità, in quanto è possibile eseguire le operazioni di misura con una resistenza ancora maggiore alle influenze ambientali.

Caratteristiche principali

Misura precisa ad alte temperature
Le scale Zerodur consentono di ridurre al minimo l’espansione termica
Sensori di temperatura per la correzione della temperatura del componente
Filtri supplementari sugli assi X e Y per proteggere da sporco e polvere

Vedi come utilizzare con successo ZEISS DuraMax

Tastatura rapida a contatto a punto singolo

ZEISS DuraMax con tastatura ZEISS VAST (ZEISS ZVp) offre il vantaggio di ridurre i tempi di misura e quindi i costi operativi. Con la modalità ZVp è possibile ridurre fino al 30% il tempo di misura della tastatura a punto singolo.

Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

ZEISS Integration Series: Soluzioni adeguate per ogni compito di misura

La gamma di prodotti di ZEISS Integration Series consente di espandere in modo flessibile la soluzione di misura per garantire un’integrazione ottimale nei processi esistenti e un aumento della produttività e del rendimento.

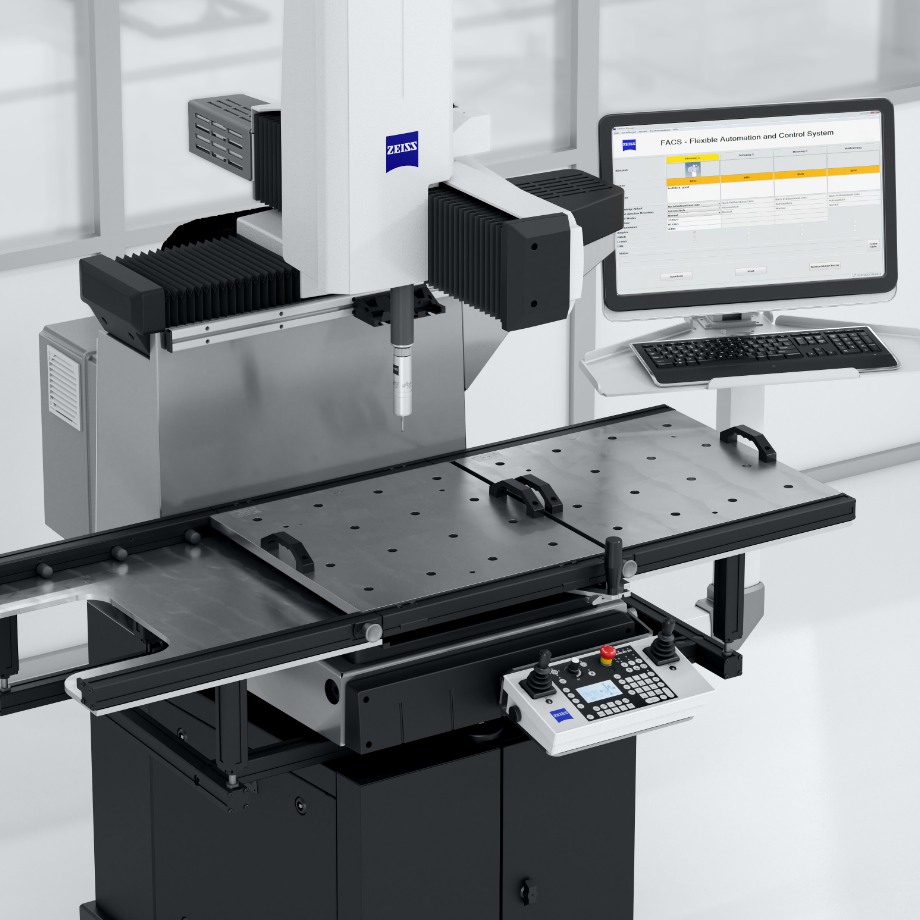

Sistema duplex

Il sistema duplex per ZEISS DuraMax migliora l’utilizzo della macchina, poiché i componenti possono essere bloccati e sbloccati parallelamente al processo di misura. Inoltre, il sistema migliora l’ergonomia della manipolazione dei pezzi e previene i danni ai sensori di misura

Impostazione durante il processo di misurazione

Utilizzo ottimizzato della CMM
Elevata capacità di lavorazione dei componenti

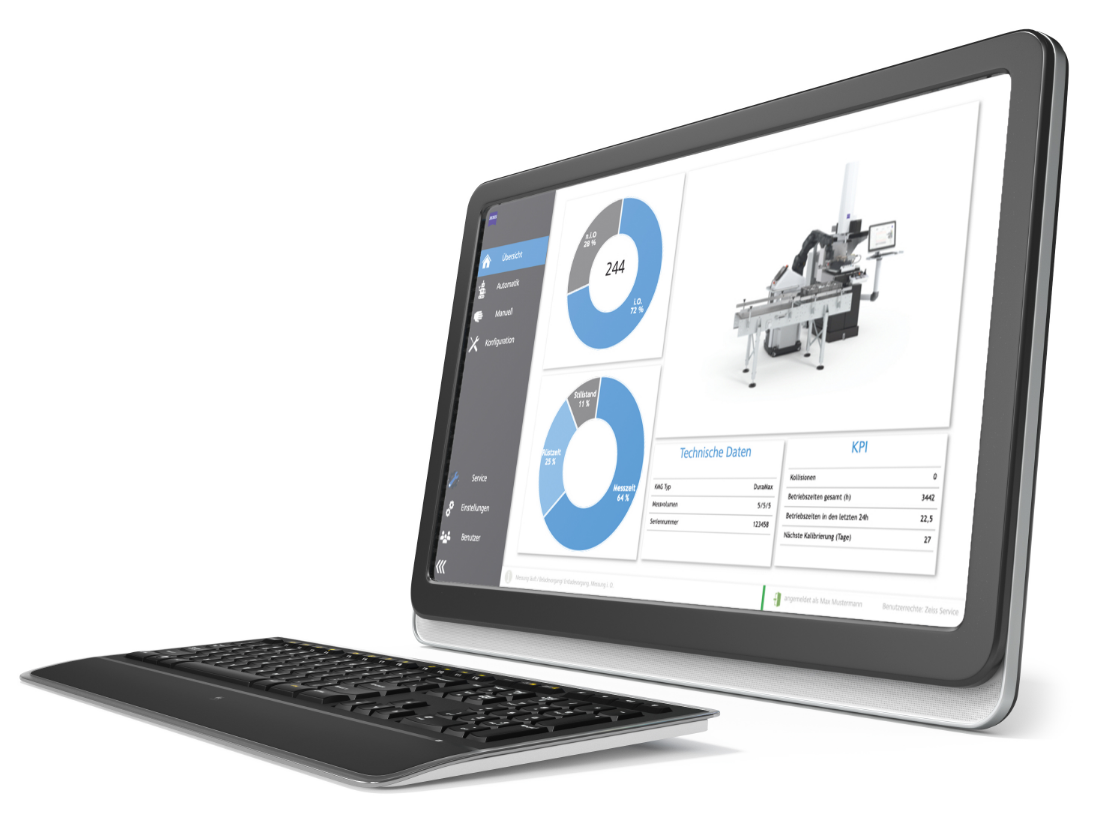

Interfaccia di automazione

ZEISS Automation Interface consente di automatizzare facilmente il dispositivo di misura senza alcuno sforzo di progettazione. Oltre ad avviare piani di misura di misura e a fornire un feedback sui risultati delle misure o sullo stato della macchina, l’applicazione consente di controllare le periferiche della CMM. L’interfaccia è inoltre preconfigurata per tutti i prodotti della ZEISS Integration Series. Ad esempio, il controllo dei dispositivi automatici o l’alimentazione dei pallet possono essere configurati senza problemi con pochi clic. Anche i singoli apparecchi sviluppati dall’operatore possono essere controllati tramite la configurazione.

Facile automazione della periferia della CMM

Interfacce di comunicazione standardizzate: OPC UA, Profinet, EthernetIP
La gestione consente agli operatori dell’impianto, ai tecnici di misura, agli addetti alle impostazioni e all’assistenza di vedere esattamente ciò di cui hanno bisogno
Può essere utilizzato sia in modalità automatica che manuale, anche da operatori non addestrati
Configurazione semplice con un clic e direttamente tramite l’interfaccia utente, senza una complessa programmazione del PLC
Messa in servizio efficiente con bassi rischi di progetto e costi contenuti

Specifiche tecniche

	DuraMax	DuraMax HTG
Volume di misura	500 x 500 x 500^mm3	500 x 500 x 500^mm3
Errore di misura della lunghezza E0 in μm E0/E40 in µm MPE secondo ISO 10360-2:2009	2,4 + L/300 18°C - 22°C	2,2 + L/300 18°C - 22°C
Intervallo di temperatura esteso (ZEISS TVA 1) E0/E40 in µm	2,7 + L/250 18°C - 26°C	2,5 + L/250 18°C - 26°C
Intervallo di temperatura esteso (ZEISS TVA 2) E0/E40 in µm	2.9 + L/200 18°C - 30°C	2.7 + L/200 18°C - 30°C
Intervallo di temperatura esteso (ZEISS TVA 3) E0/E40 in µm	non disponibile	3.9 + L/100 15°C - 40°C
Software	ZEISS CALYPSO	ZEISS CALYPSO
Sensore a contatto	VAST XXT TL 3	VAST XXT TL 3
Lunghezza del tastatore	radialmente fino a 65 mm (stilo a stella)	radialmente fino a 65 mm (stilo a stella)
Diametro della sonda	0.3 - 8 mm	0.3 - 8 mm

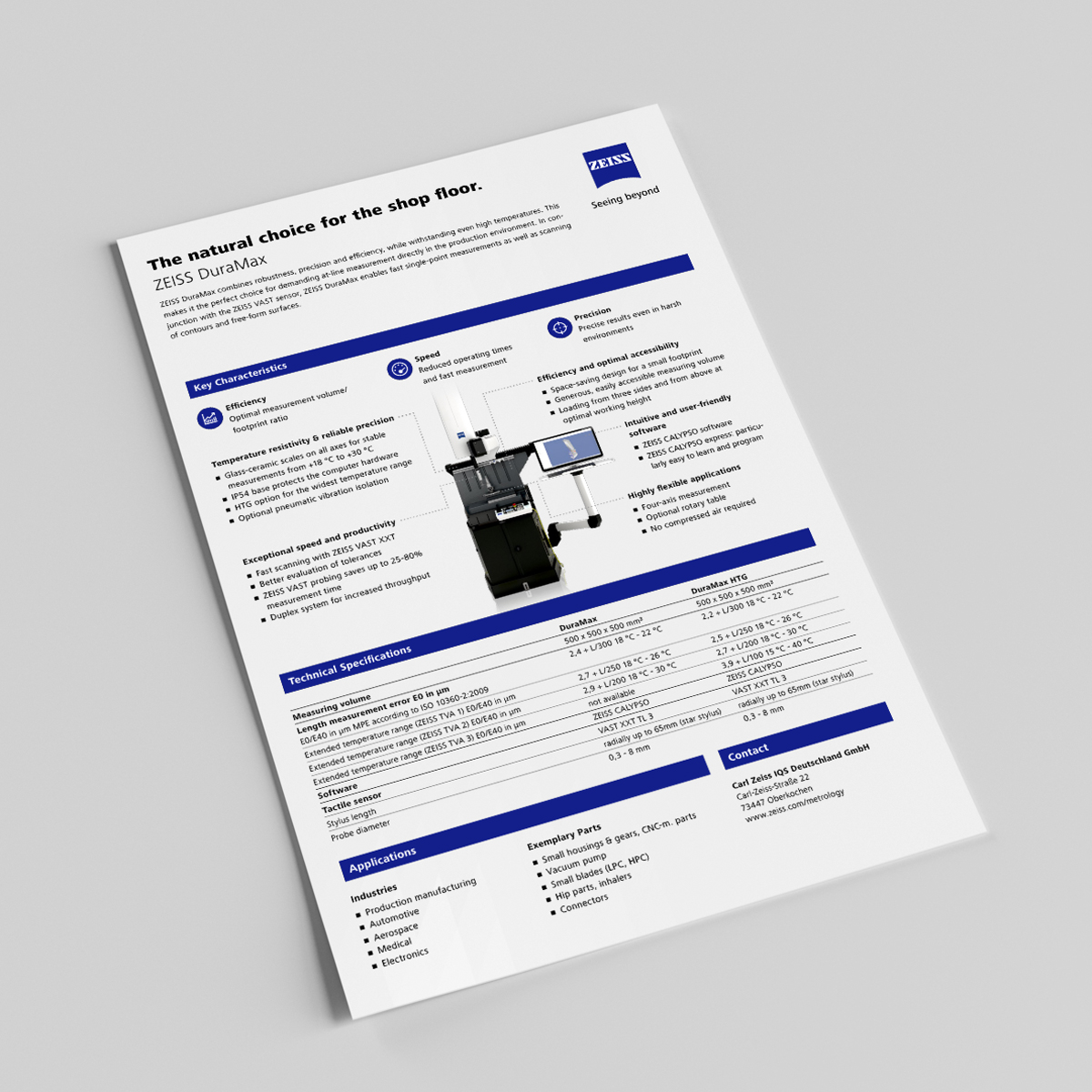

Tutte le informazioni su ZEISS DuraMax in sintesi
