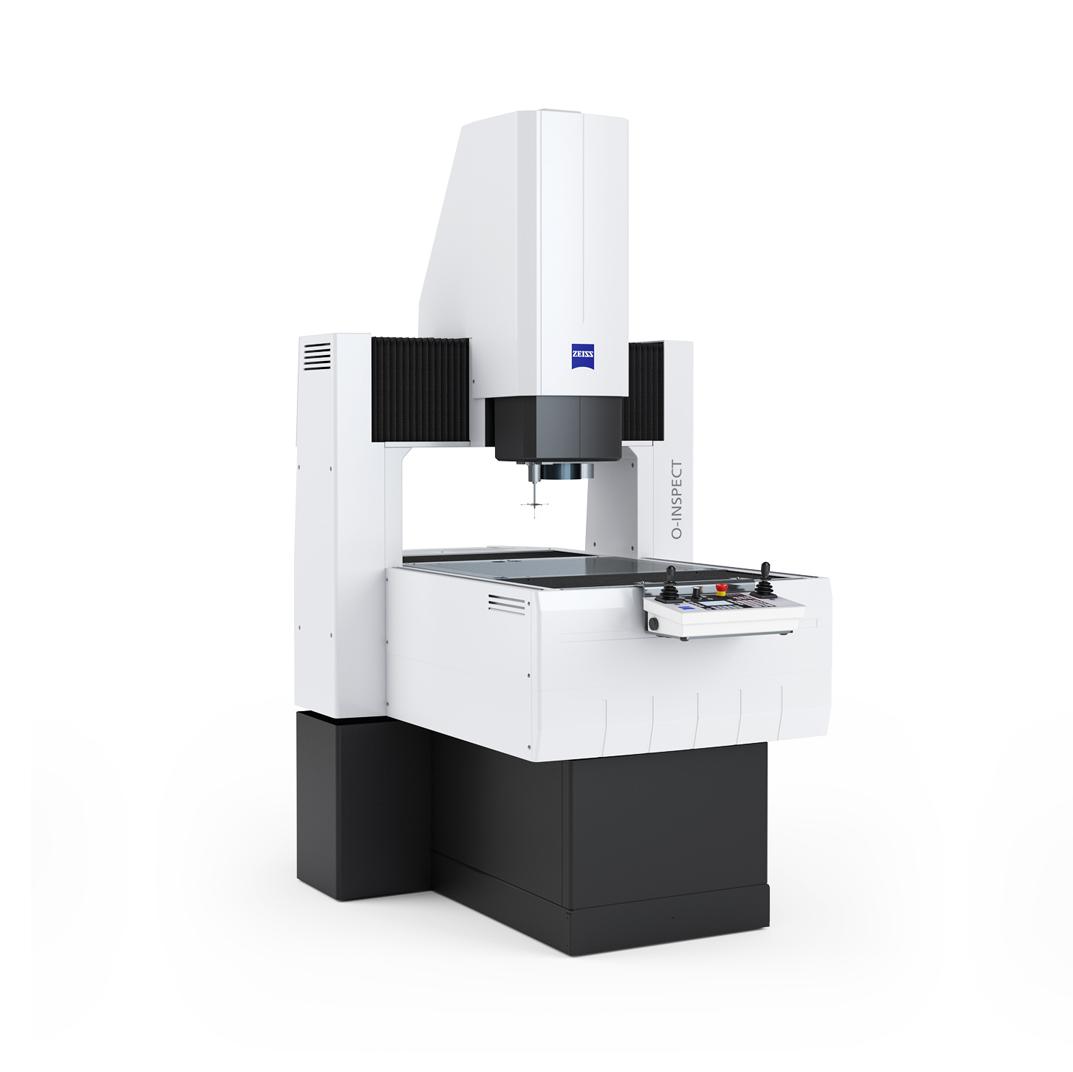

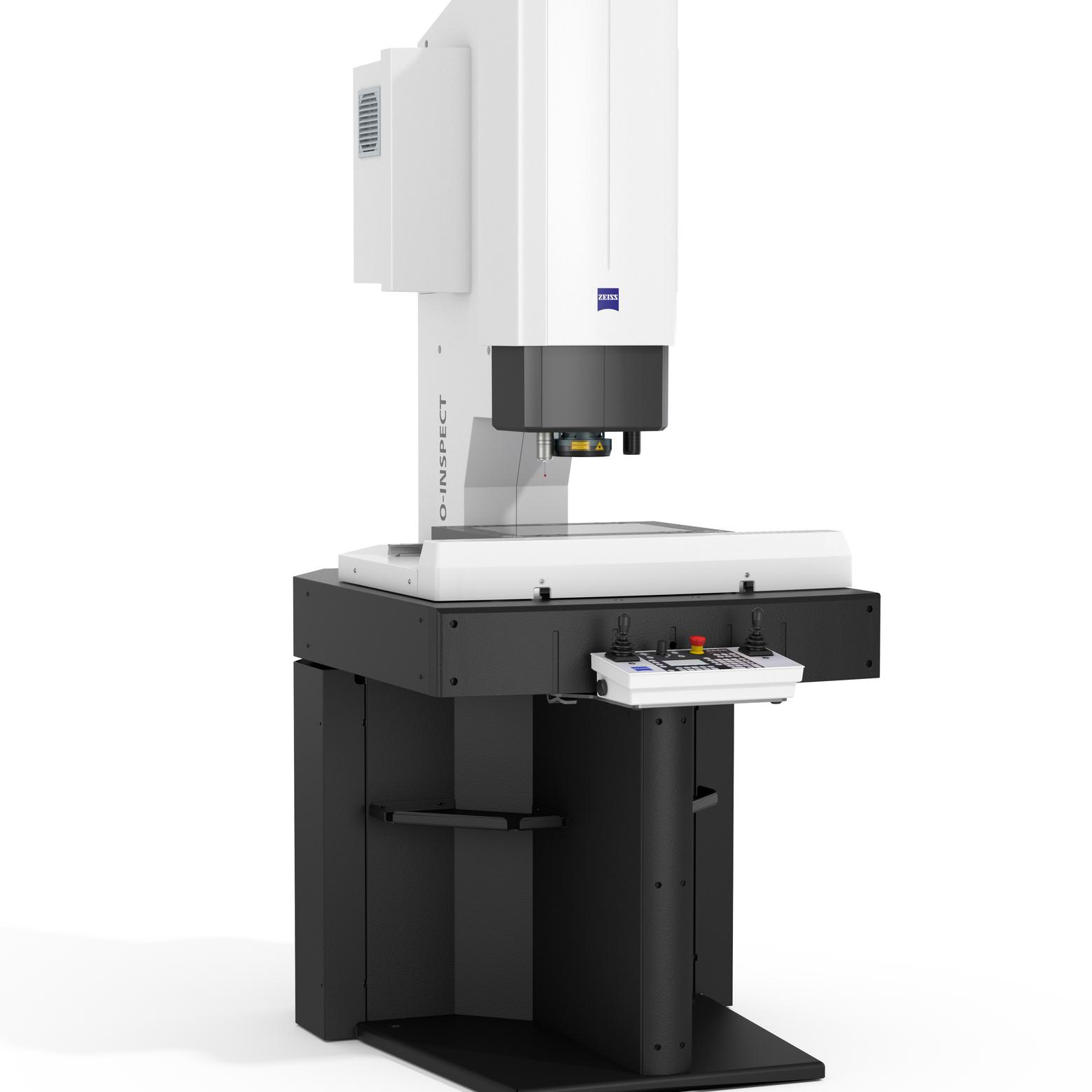

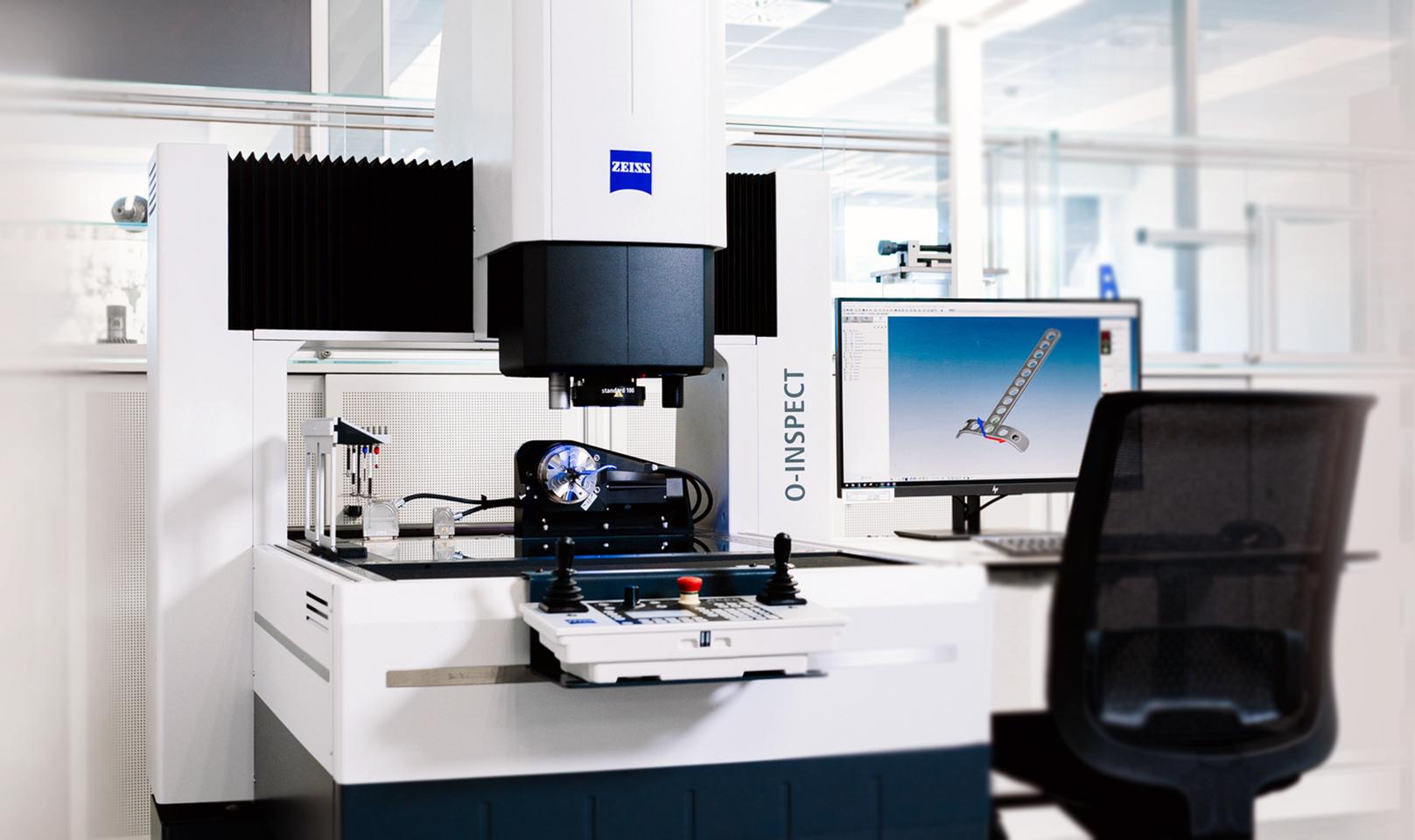

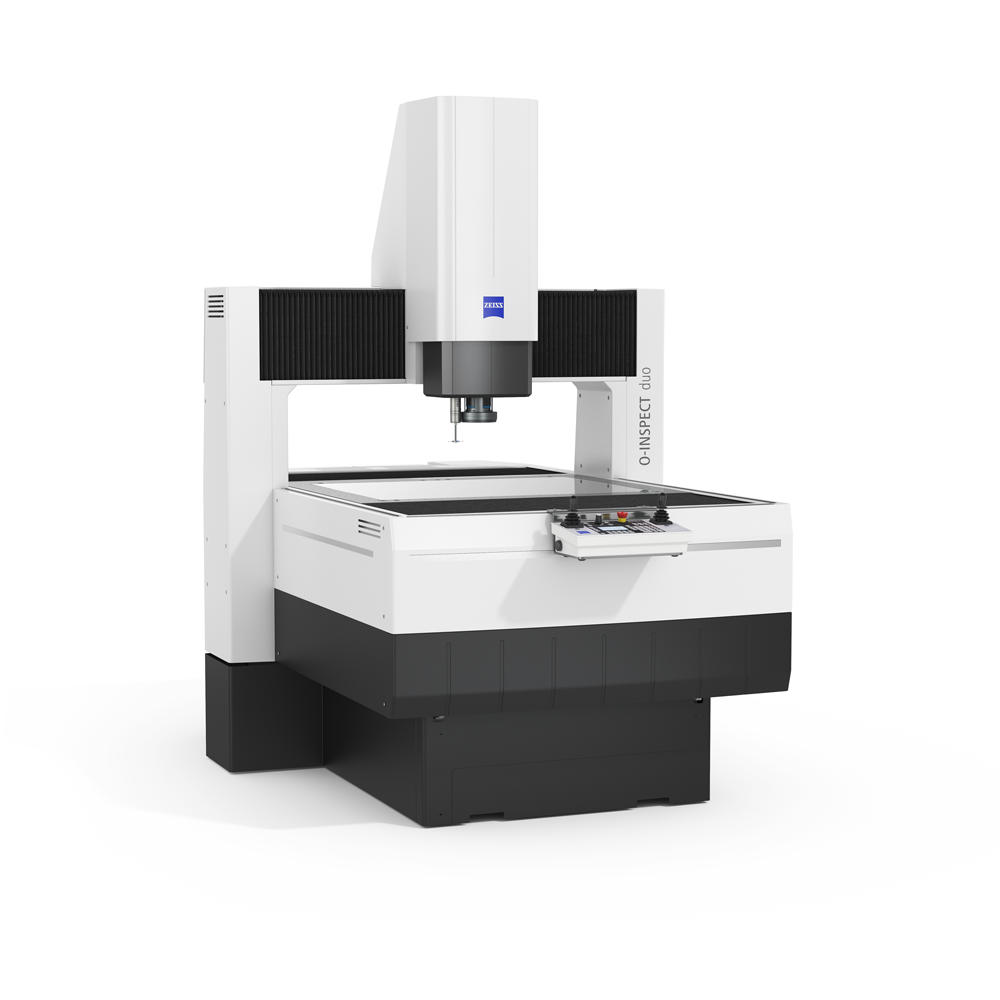

ZEISS O-INSPECT

La soluzione ottica con il giusto tocco

Le macchine di misura multisensore ZEISS O-INSPECT consentono di misurare in modo ottimale ogni caratteristica in conformità alla norma ISO-10360 - sia a contatto che non a contatto.

Ampio campo visivo con elevata definizione dell’immagine
Misurazioni a contatto 3D rapide e precise
Misurazioni ottiche per superfici delicate
Maggiore affidabilità in minor tempo

Caratteristiche

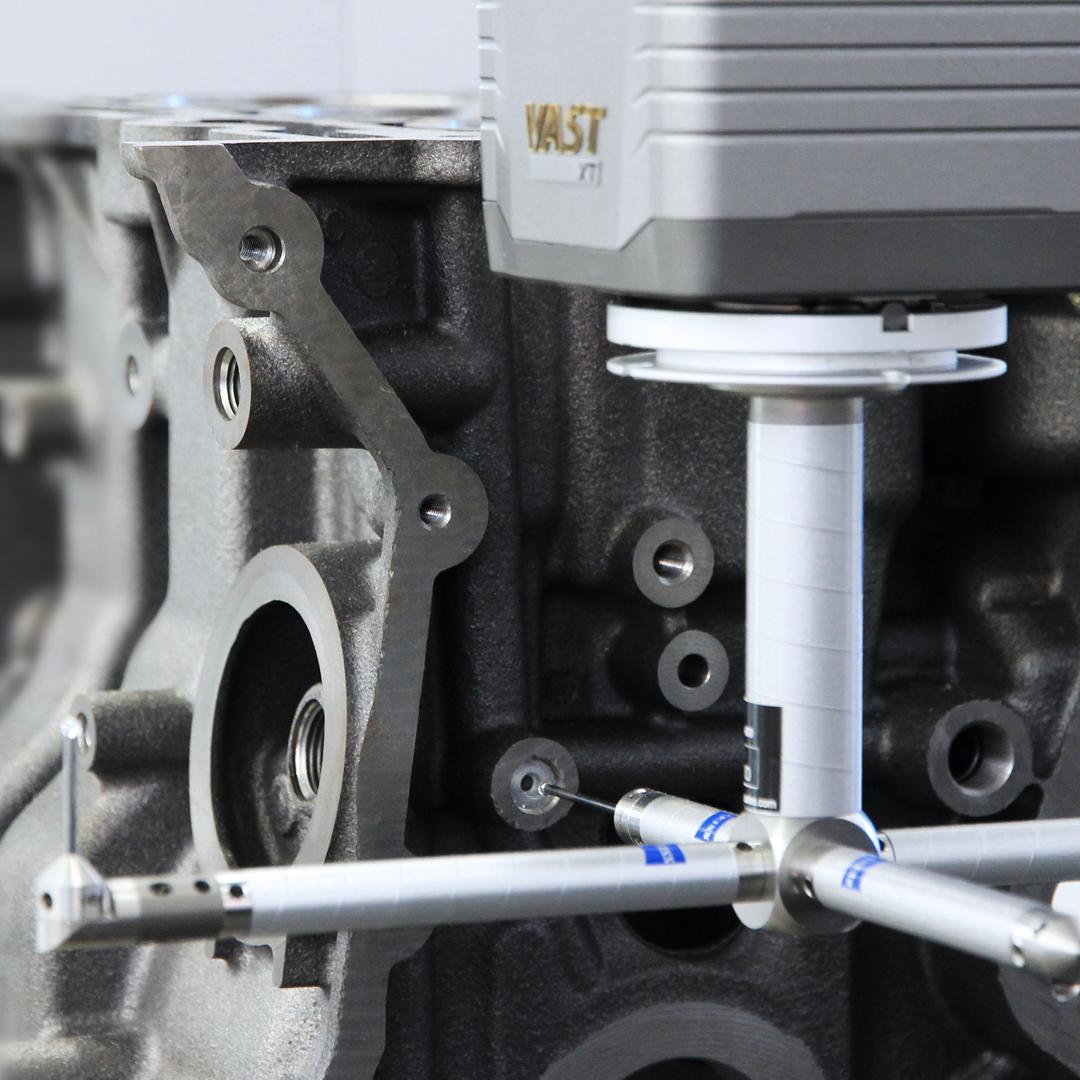

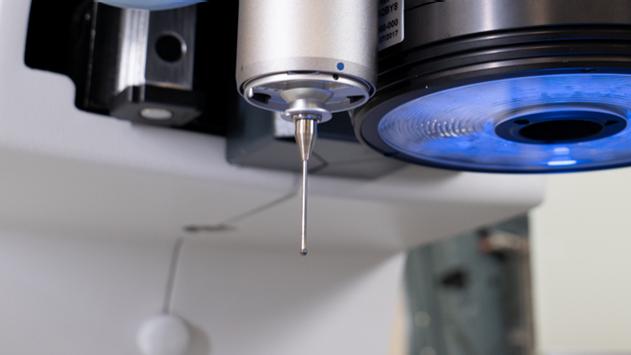

Misurazioni a contatto 3D rapide e precise

ZEISS VAST XXT apre la strada alla scansione di alta precisione, registrando un gran numero di punti di misura in un unico movimento: una soluzione ineguagliabile in questa categoria di apparecchiature.

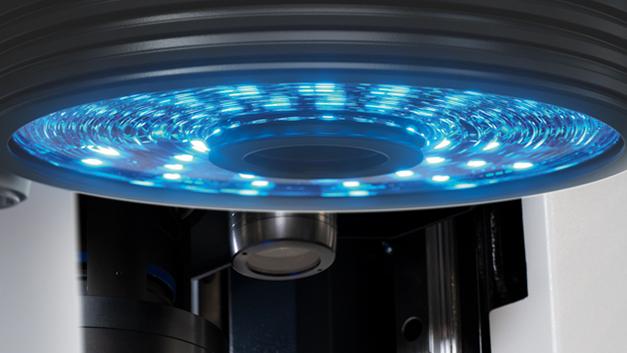

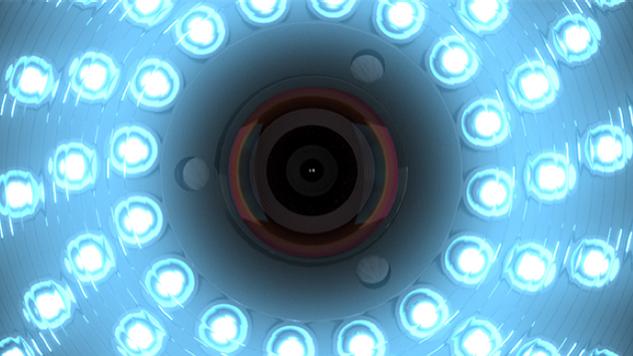

Luce ad anello

La luce ad anello è composta da quattro anelli con sedici LED blu e sedici rossi che possono essere controllati individualmente in otto segmenti. Insieme all’ottica sincronizzata, i LED colorati consentono all’operatore di filtrare la luce ambientale distraente e di illuminare, ad esempio, materiali colorati con un elevato livello di contrasto.

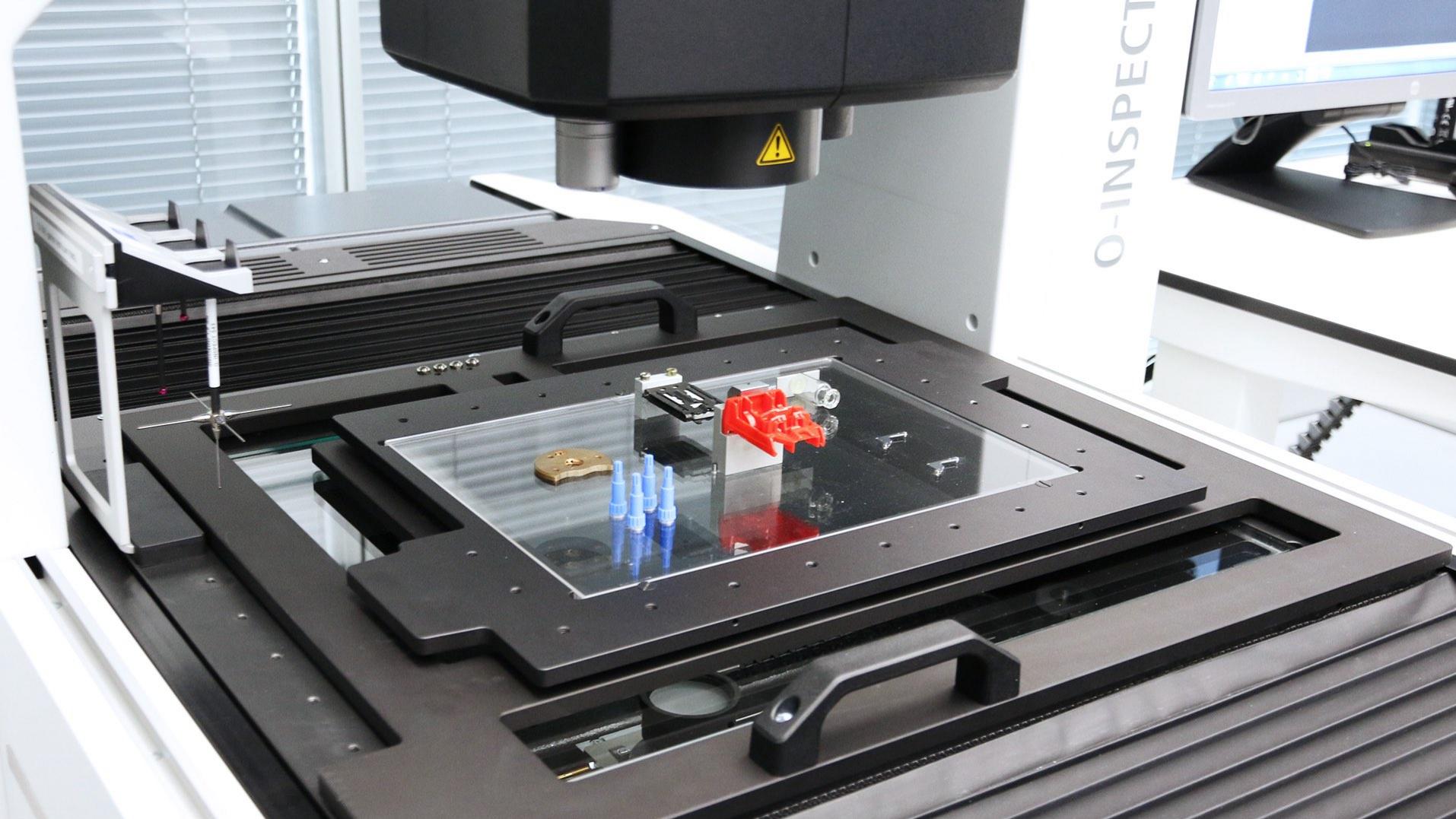

Maggiore affidabilità in minor tempo

Il sistema di pallet integrato con un’interfaccia per il rilevamento automatico della temperatura consente di risparmiare tempo e di garantire una maggiore affidabilità.

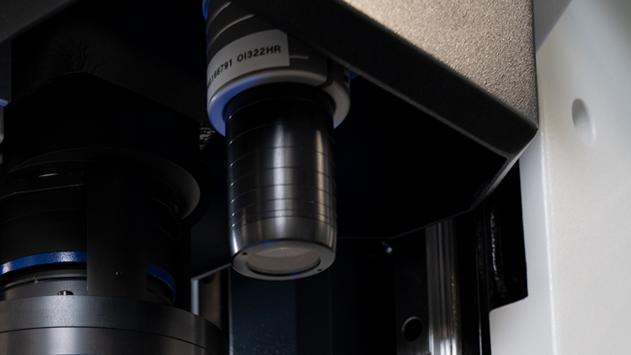

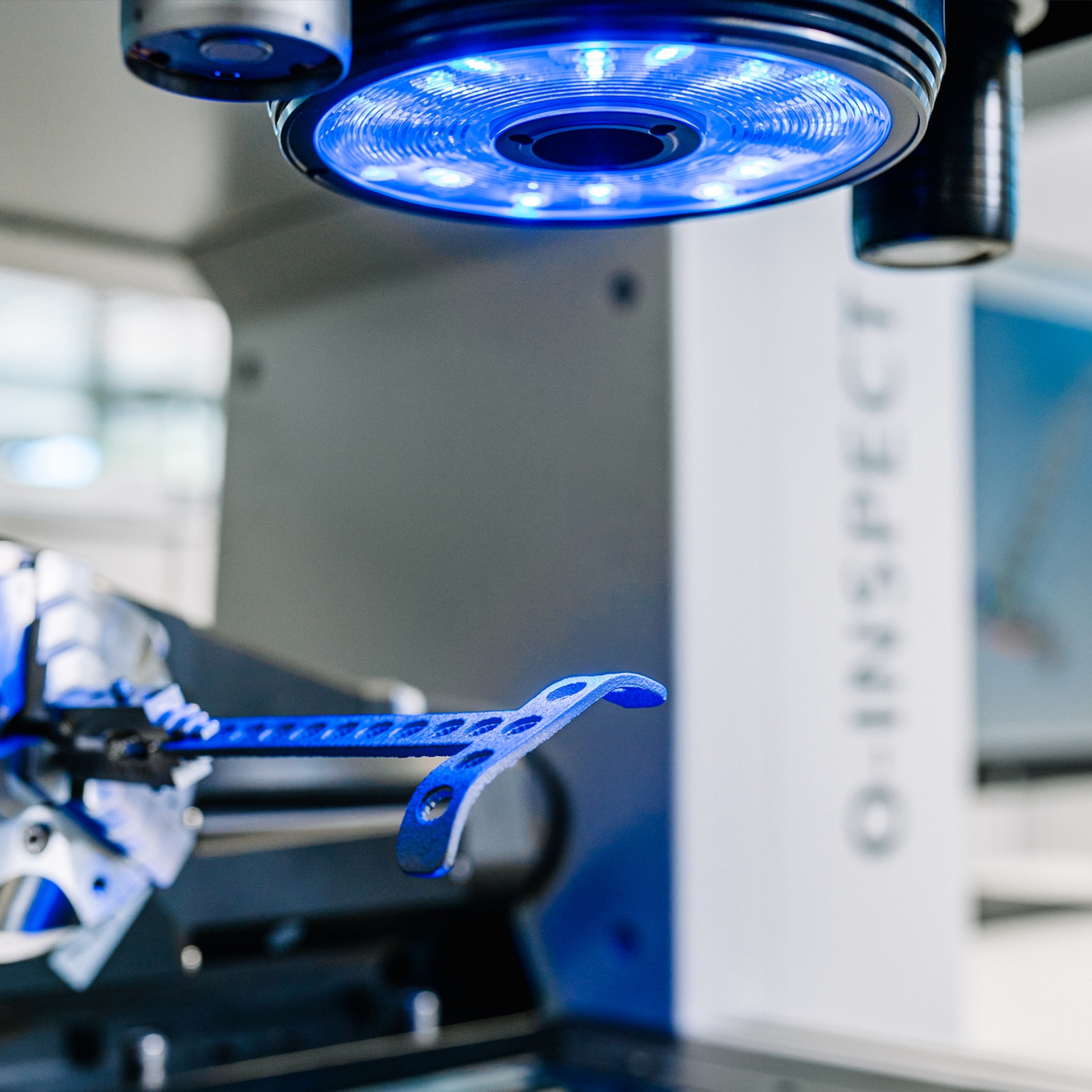

Misurazioni ottiche per superfici delicate

ZEISS DotScan consente l’acquisizione non a contatto della topografia del componente. Disponibile come opzione in presenza di superfici sensibili, riflettenti o a basso contrasto che rendono difficile l’uso di altri sensori.

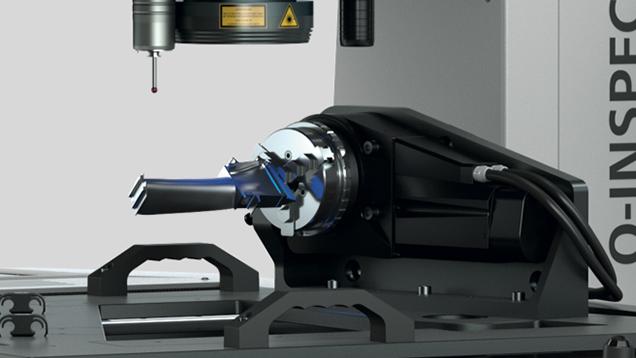

Precisione da tutti i lati

La tavola girevole opzionale arricchisce ZEISS O-INSPECT con un asse rotante programmabile, consentendo l’analisi delle caratteristiche da tutti i lati. È possibile integrarlo in un pallet per ottenere diverse posizioni e ridurre i tempi di allestimento.

Riduzione delle imprecisioni di misura

Le vibrazioni del terreno sono presenti in misura variabile in ogni sito di installazione e possono portare a misurazioni errate.Questo problema può essere risolto con l’opzione di isolamento pneumatico dalle vibrazioni. L’isolamento pneumatico dalle vibrazioni, installabile a posteriori, è disponibile per tutte e tre le macchine. Indispensabile per le applicazioni con l’opzione sensore Scout 240.

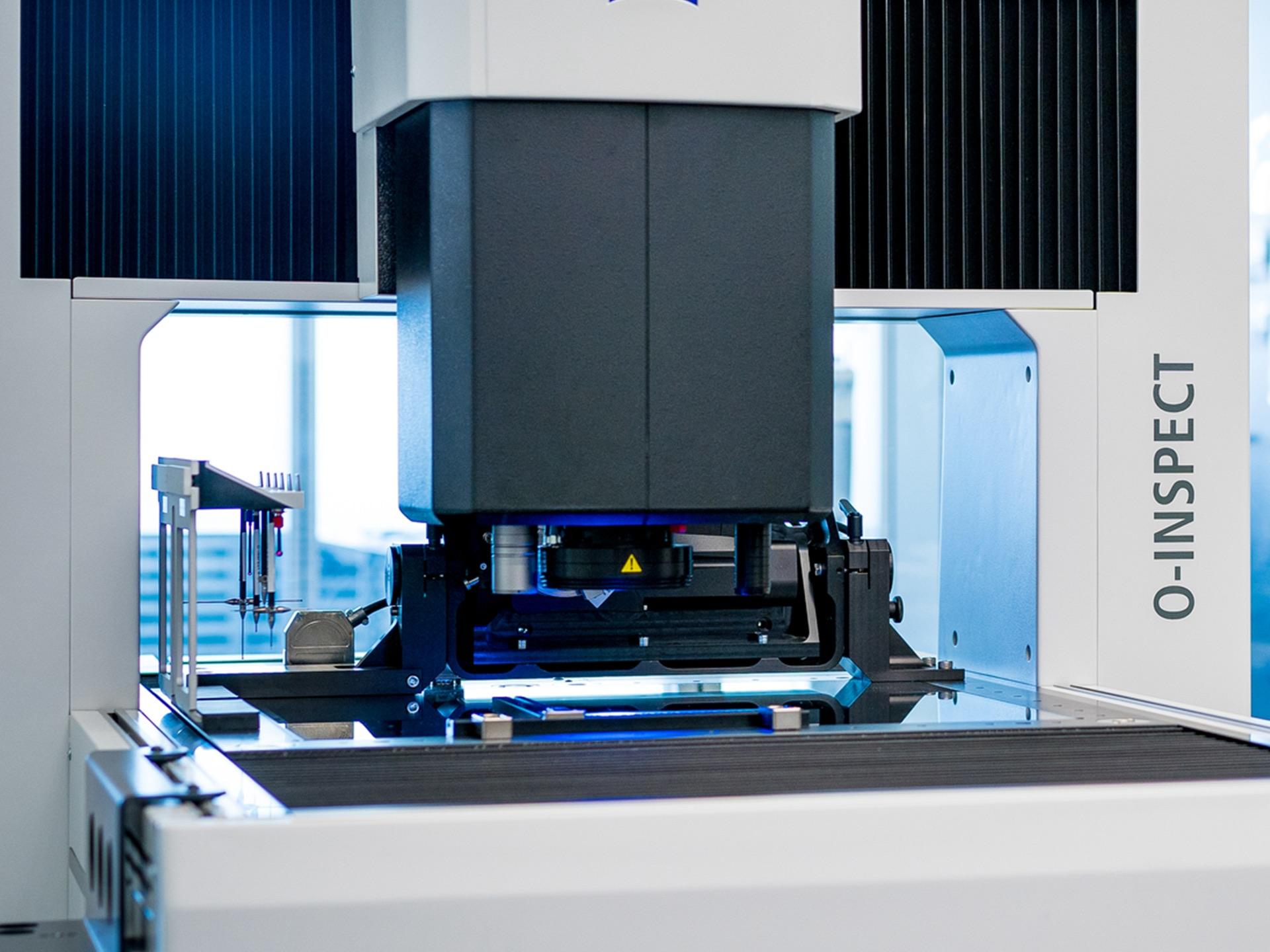

Ampio campo visivo con elevata definizione dell’immagine

Il sensore della telecamera ZEISS Discovery.V12 fornisce un ingrandimento variabile. Le diverse opzioni di sensore standard 100, scout 160 e scout 240 consentono una risoluzione più elevata per catturare anche i dettagli più piccoli.

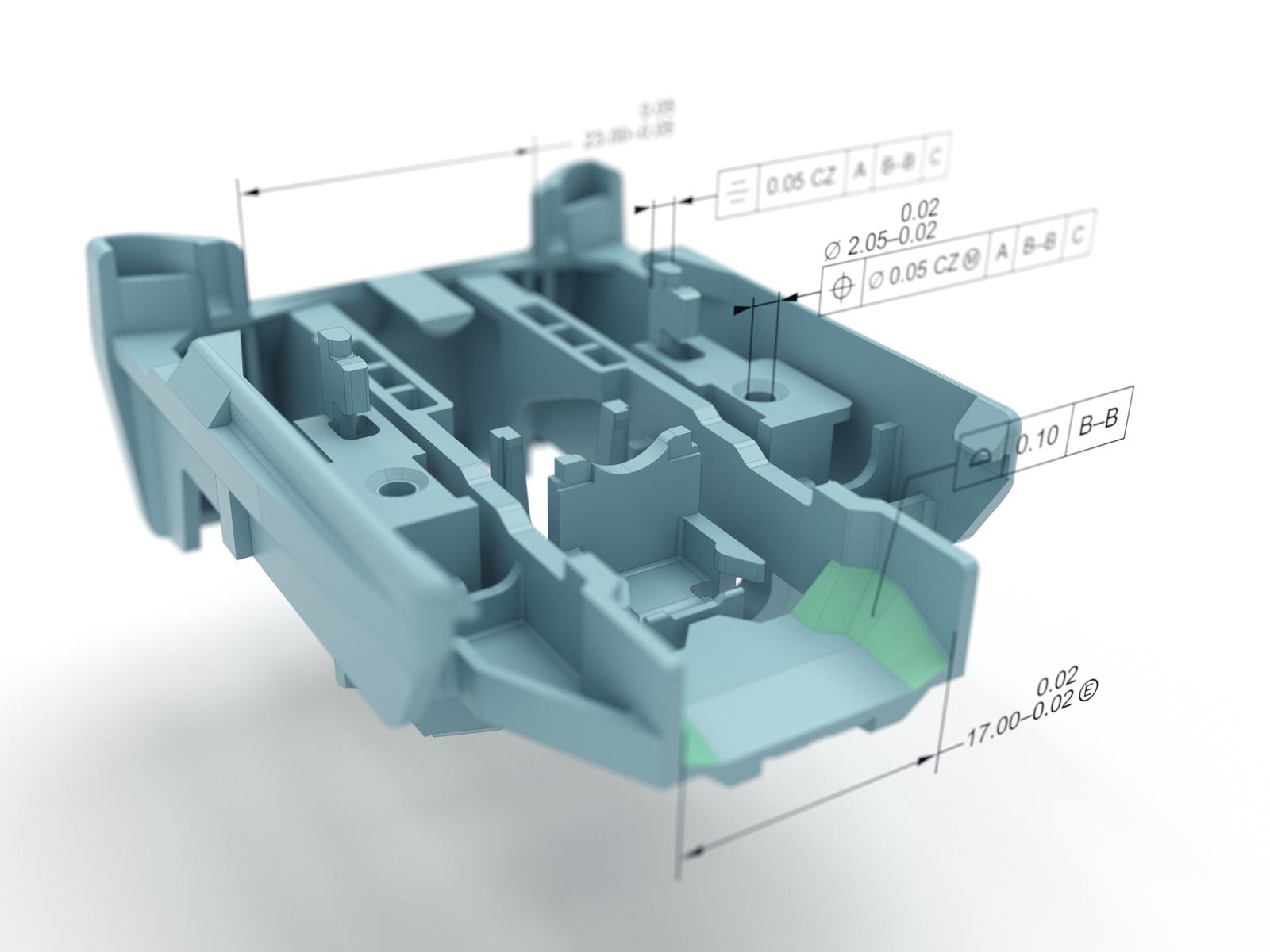

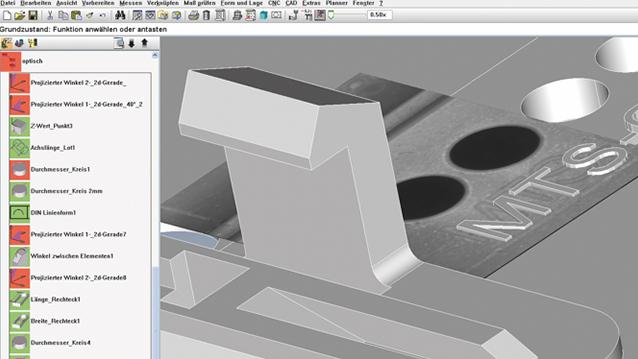

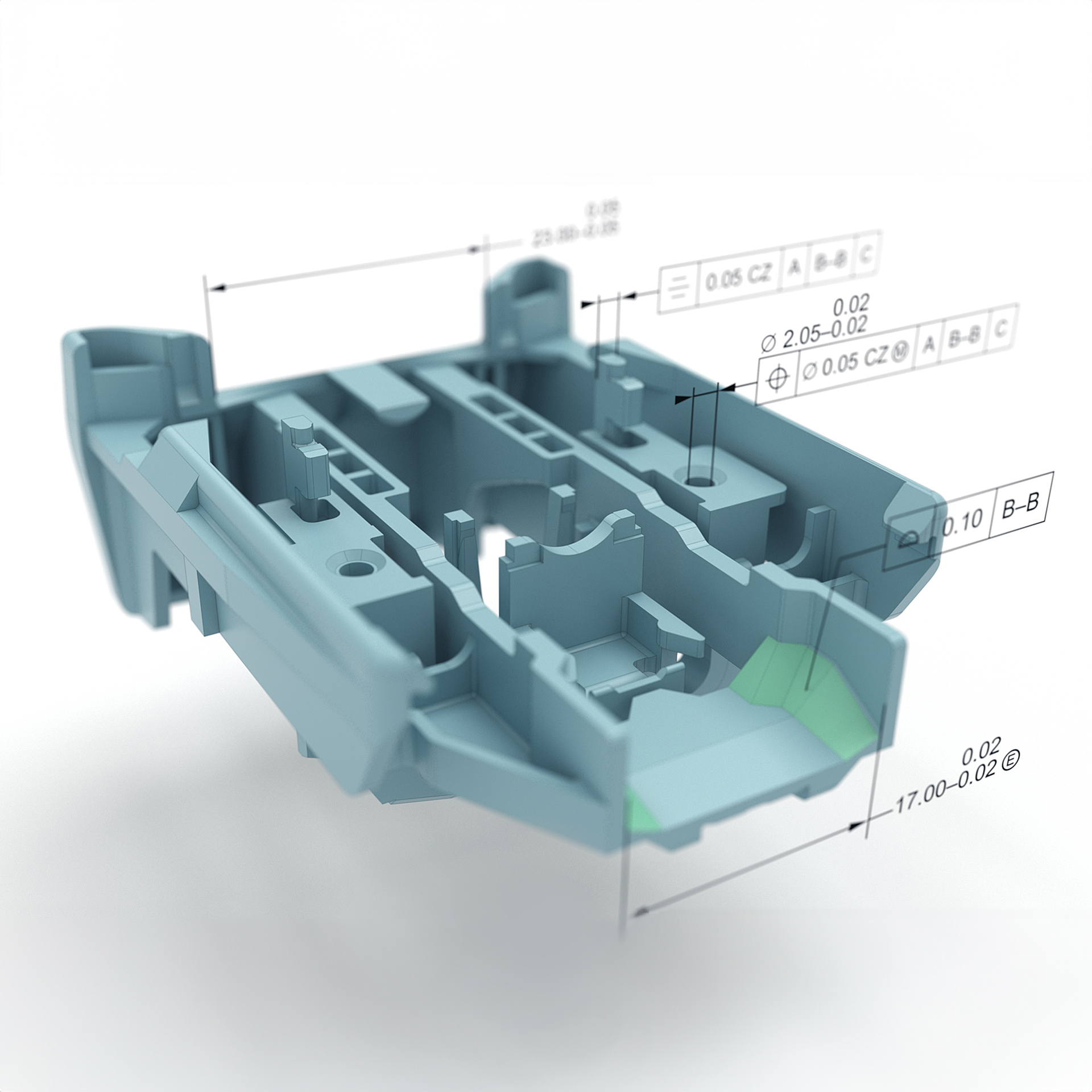

Software su misura per ogni applicazione

ZEISS CALYPSO offre opzioni di visualizzazione migliorate per risparmiare tempo. I modelli CAD possono essere visualizzati sovrapposti e le possibili deviazioni (ACTUAL to TARGET) possono essere viste rapidamente. Grazie a una varietà di opzioni, ZEISS CALYPSO offre anche gli strumenti giusti per esigenze particolari.

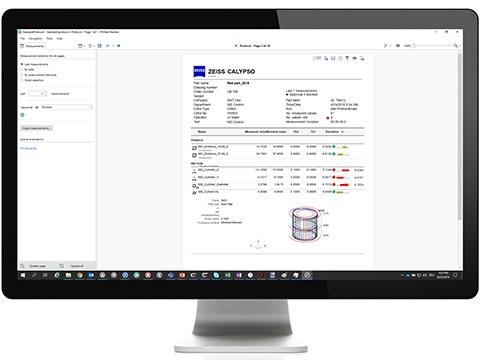

Rapporti professionali e attuabili

ZEISS PiWeb reporting offre la documentazione e la visualizzazione dei dati di misura con un solo clic, fornendo utili informazioni sui tuoi componenti e processi.

Ottica eccellente

Ampio campo visivo

Alta definizione dell’immagine

Il sensore della telecamera ZEISS Discovery.V12 offre un grado di ingrandimento variabile. Rispetto alle lenti convenzionali, offre un campo visivo quattro volte più ampio e un’eccellente fedeltà dell’immagine anche nelle aree periferiche. Il risultato: tempi di misura ridotti e massima precisione.
Le due nuove opzioni di sensore, scout 160 e scout 240, consentono una risoluzione ottica ancora più elevata. L’uso di unità di sensore alternative consente di ottenere una risoluzione ottica 1,6 o 2,4 volte superiore rispetto alla variante 100 standard.

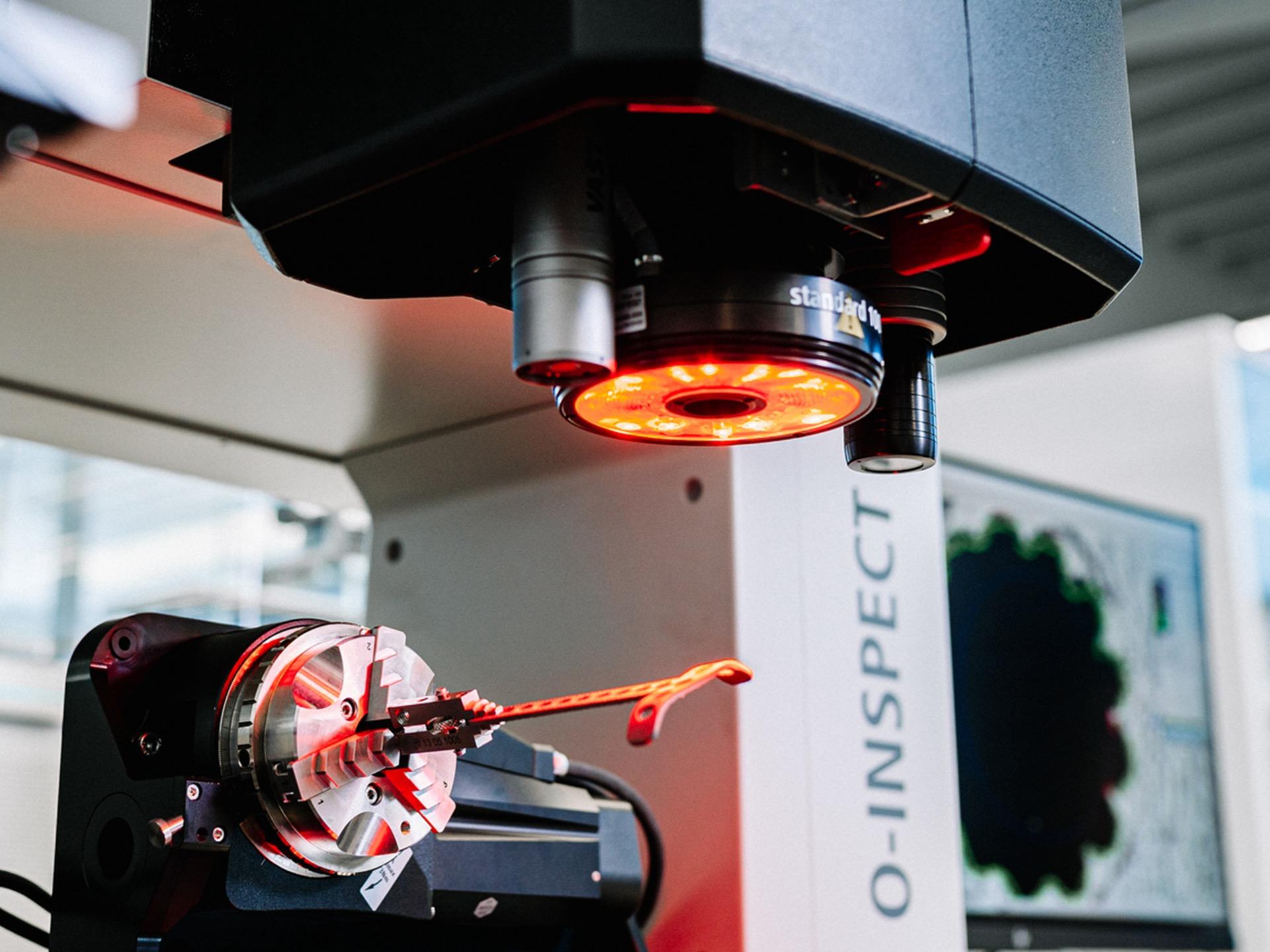

Contrasto ottimale

Sistema di illuminazione ZEISS O-INSPECT

Per risultati precisi è necessaria un’immagine ad alto contrasto. A tale scopo, ZEISS O-INSPECT dispone di un sistema di illuminazione estremamente versatile. È possibile illuminare forme, texture e colori di superficie estremamente diversi, in modo da realizzare diversi angoli di incidenza, accentuando chiaramente i bordi.

Tecnologia multisensore

Misurazione a contatto

La scelta giusta quando sono richieste precisioni molto elevate. Le sonde a contatto come ZEISS VAST XXT scansionano la superficie del componente punto per punto. Aggiunge inoltre la funzionalità di scansione, fornendo così informazioni sulla forma delle caratteristiche.

Misura ottica

L’obiettivo zoom ZEISS Discovery.V12 offre un campo visivo ampio e privo di distorsioni per ottenere risultati di misura con un’eccellente precisione e una significativa riduzione dei tempi di misura.

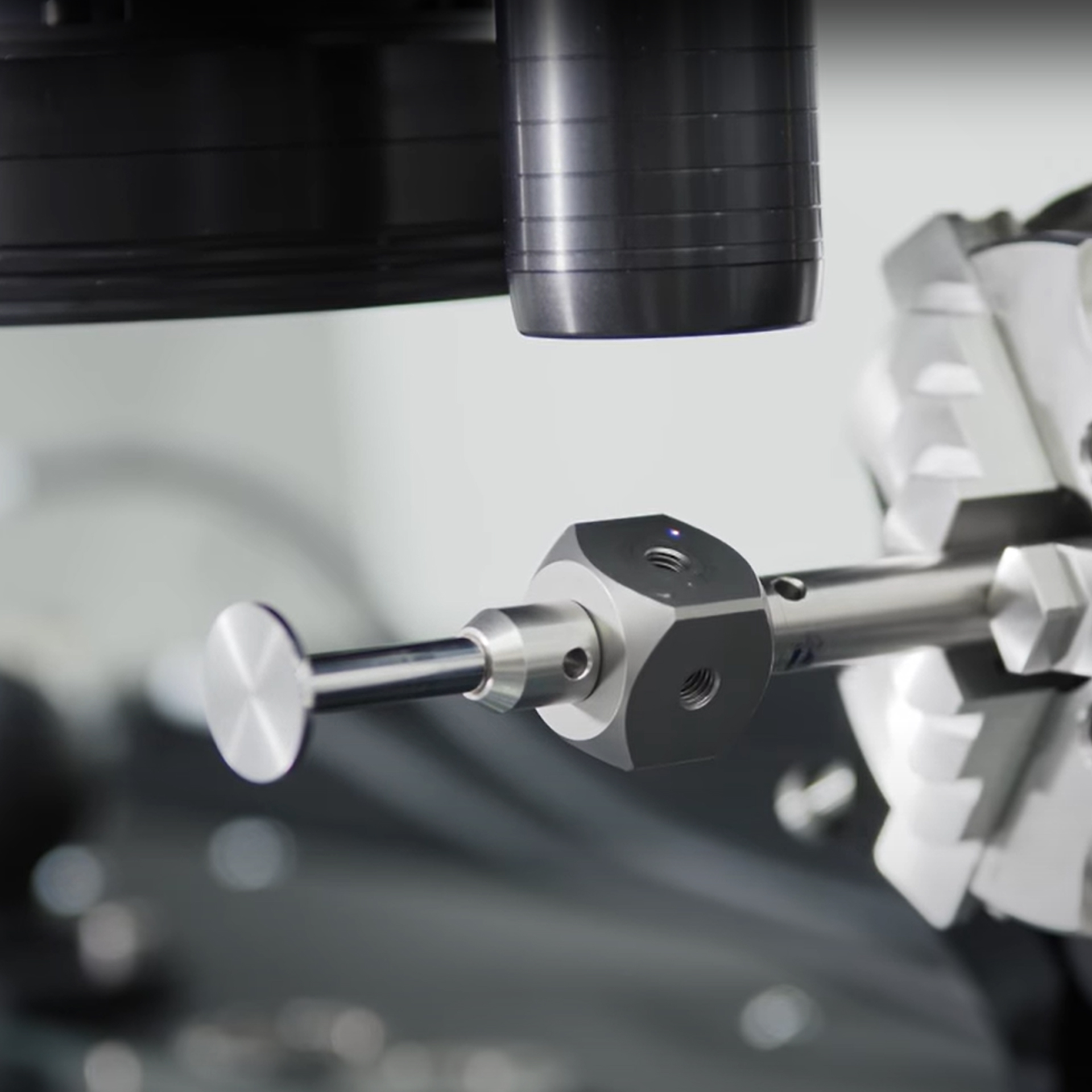

Luce bianca

ZEISS DotScan, un sensore cromatico a luce bianca, consente l’acquisizione non a contatto della topografia del componente. Si utilizza quando le superfici delicate, riflettenti o a basso contrasto rendono difficile l’uso di altri sensori.

La perfetta simbiosi tra vista e tatto

Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

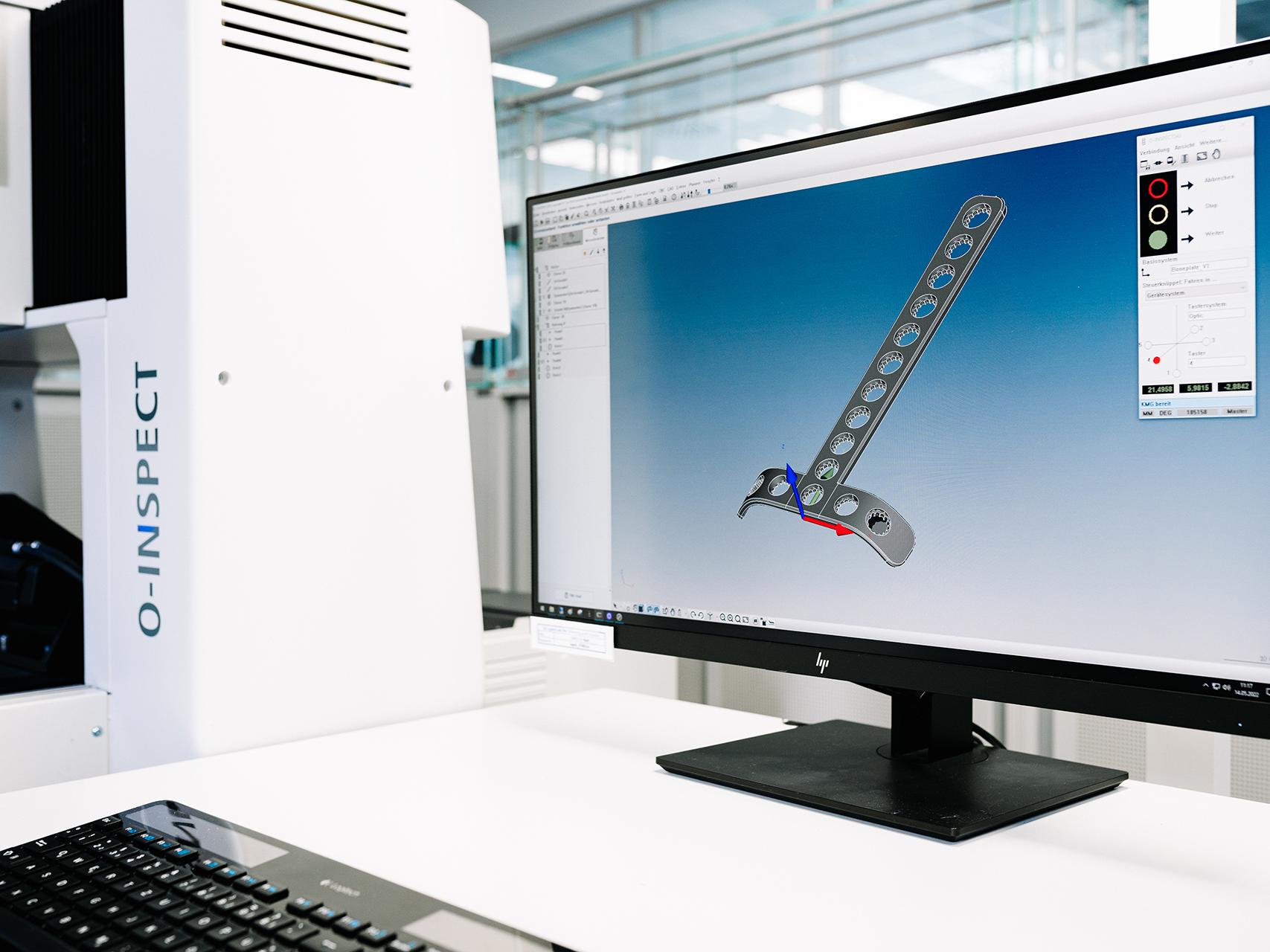

Software

Un unico software per tutte le operazioni di misura

ZEISS O-INSPECT non lesina sul software, perché con ZEISS CALYPSO si utilizza il nostro software di misura universale, utilizzato anche su macchine di misura a portale come ZEISS CONTURA.

ZEISS CALYPSO convince per il suo concetto operativo intuitivo che combina diversità funzionale e flessibilità. La programmazione viene eseguita cliccando con il mouse sugli elementi di misura desiderati sul modello CAD o più semplicemente tramite tastatura, indipendentemente dal sensore, e riconoscendo automaticamente gli elementi di misura.

Diverse opzioni software offrono gli strumenti giusti per soddisfare esigenze particolari, come la funzionalità di curva standard di O-INSPECT o lo strumento software integrato per i rapporti di misura ZEISS PiWeb reporting.

Scopri di più

Dati tecnici di ZEISS O-INSPECT

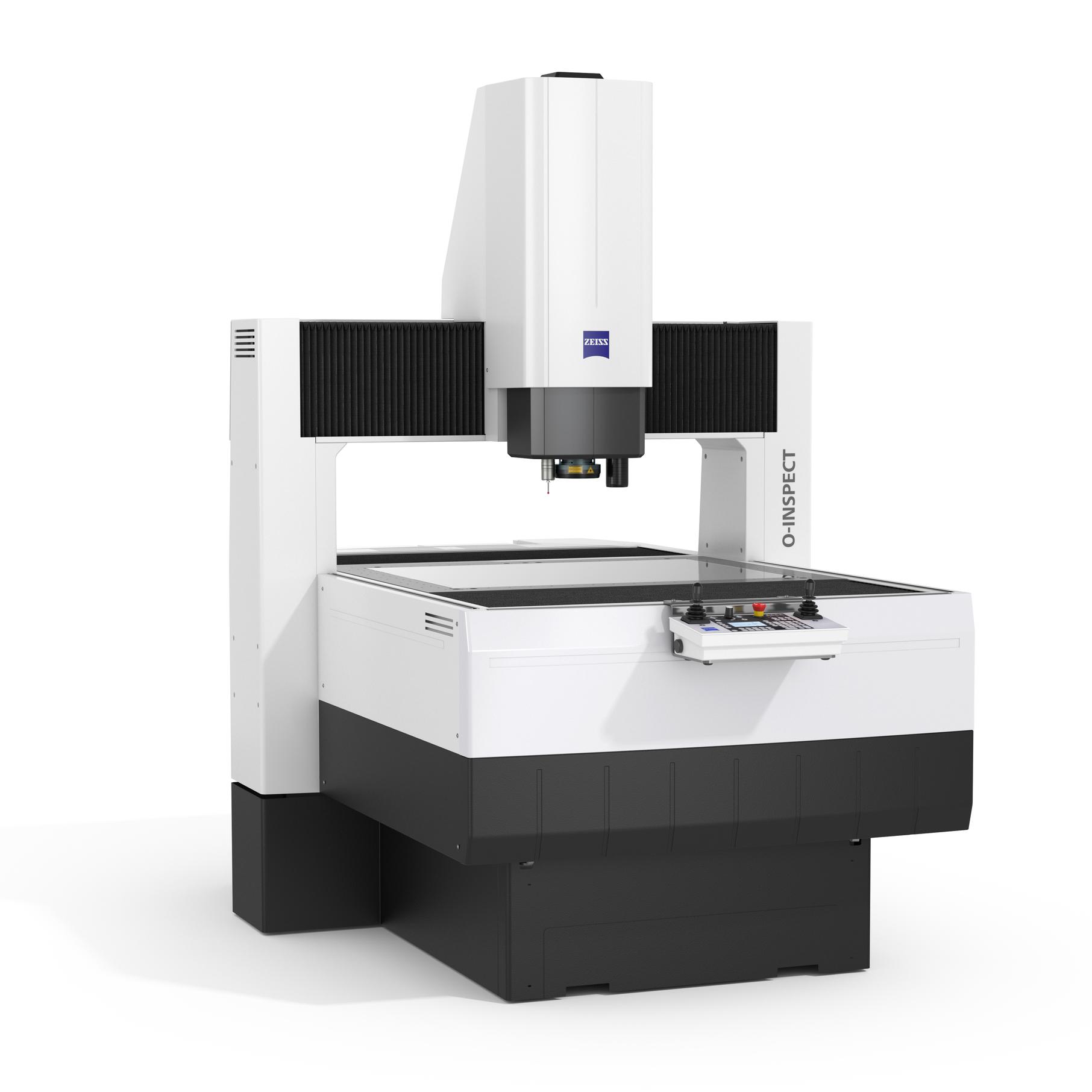

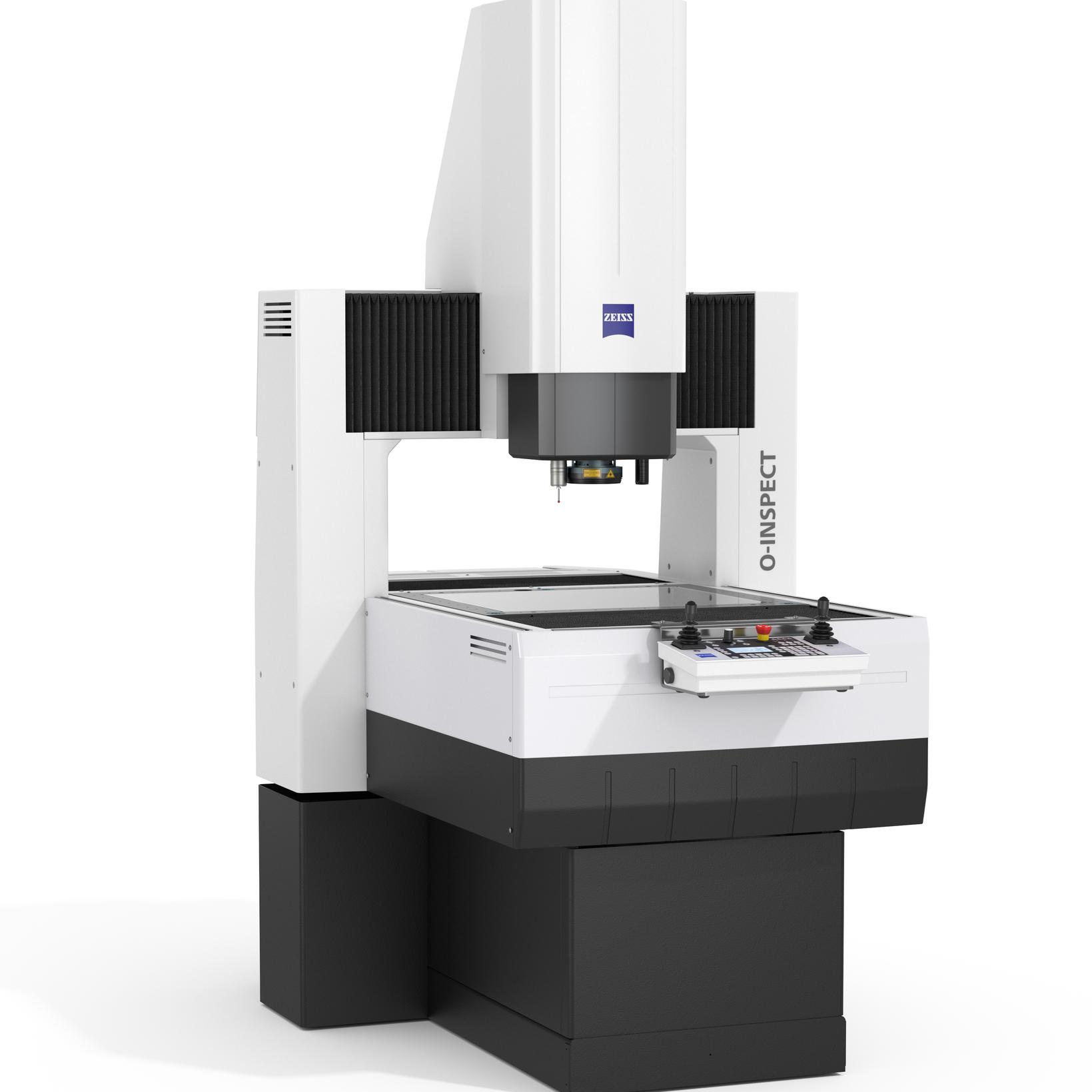

		ZEISS O-INSPECT 3/2/2 300x200x200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Volume di misura		300 x 200 x 200^mm3	500 x 400 x 300^mm3	800 x 600 x 300^mm3
Errore di misurazione della lunghezza MPE(E)	in 1D	1,6 µm + L/200 µm	1,4 µm + L/250 µm	1,5 µm + L/250 µm
	in 2D	1,9 µm + L/150 µm	1,6 µm + L/250 µm	1,8 µm + L/250 µm
	in 3D	2,4 µm + L/150 µm	1,9 µm + L/250 µm	2,2 µm + L/250 µm
Software		ZEISS CALYPSO
Sensore ottico 2D della telecamera		ZEISS Discovery.V12
Opzione	standard 100	distanza di lavoro 87 mm, 0,5 x - 6,3 x, risoluzione del sensore 0,9 μm, FoV max: 16,1 mm x 12,0 mm
	scout 160	distanza di lavoro 55 mm, 0,8 x - 10 x, risoluzione del sensore 0,6 μm, FoV max: 10,1 mm x 7,5 mm
	scout 240	distanza di lavoro 30 mm, 1,2x - 15 x, risoluzione del sensore 0,4 μm, FoV max: 6,7 mm x 5,0 mm
Sensore a contatto		ZEISS VAST XXT
Opzione	VAST XXT TL 1	lunghezza radiale del tastatore fino a 40 mm (tastatore a stella); diametro della punta del tastatore da 0,1 a 8 mm
Opzione	VAST XXT TL 3	lunghezza radiale del tastatore fino a 65 mm (tastatore a stella); diametro della punta del tastatore da 0,3 a 8 mm
