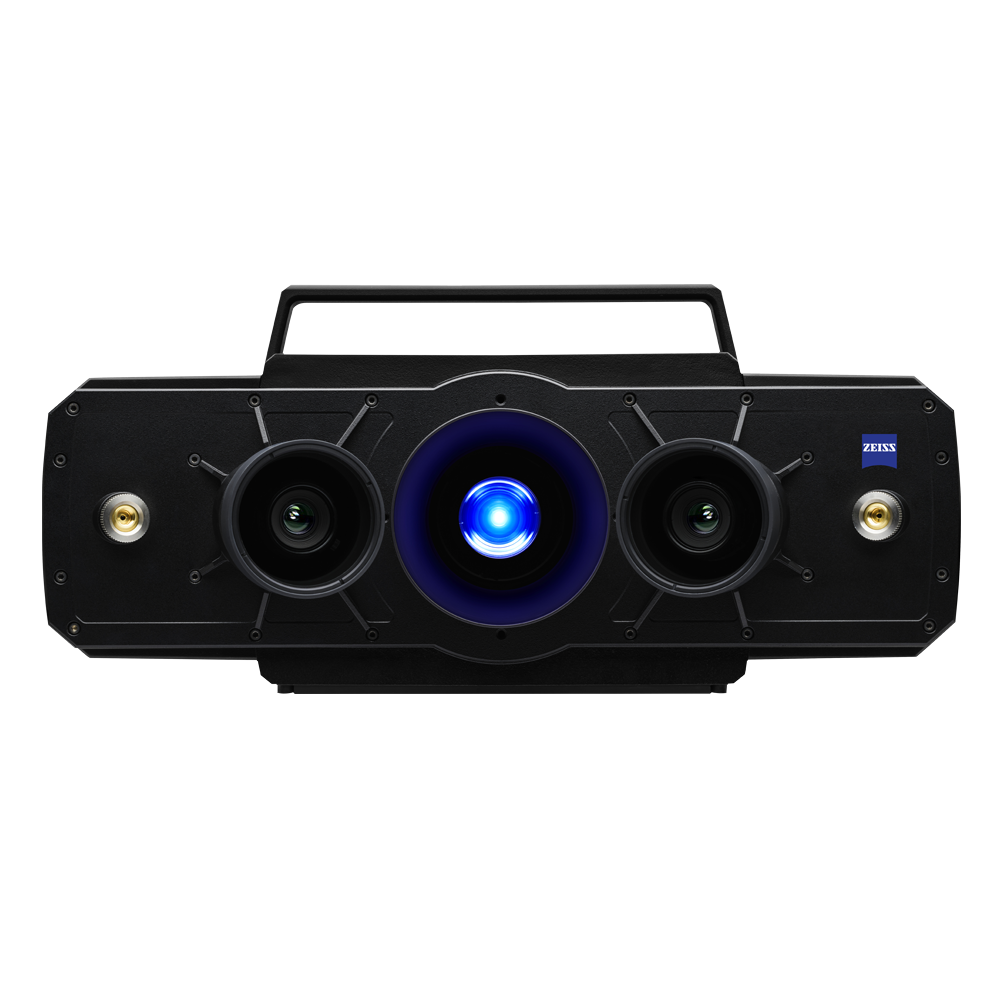

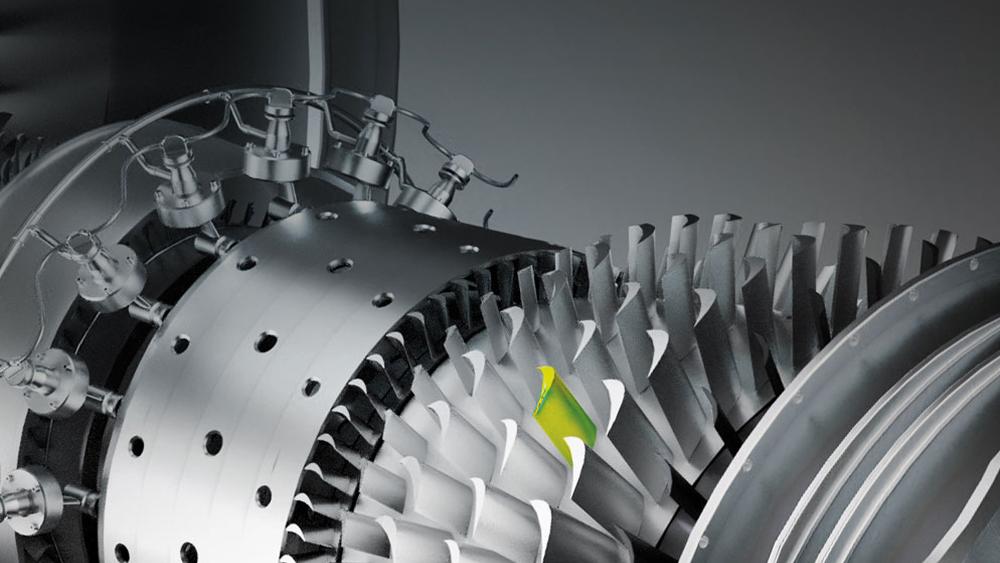

ATOS 5 for Airfoil

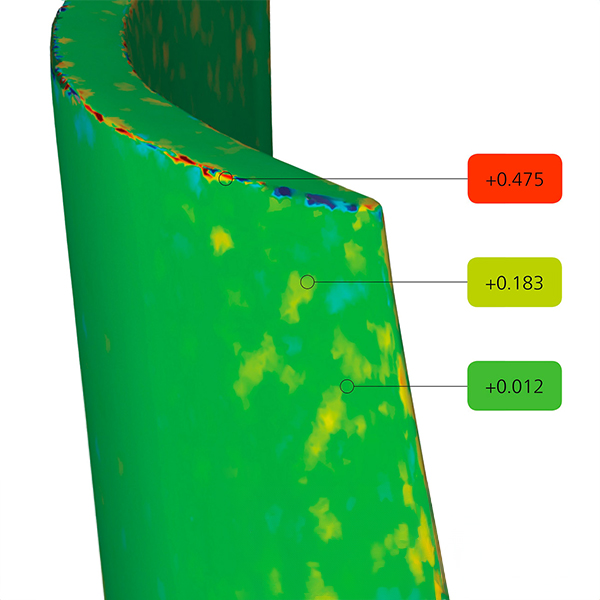

La rappresentazione 3D delle deviazioni della superficie rispetto al CAD o alla mesh master è uno standard della tecnologia ZEISS. I confronti superficiali sono usati tipicamente quando si sviluppano nuovi prodotti per individuare eventuali problemi nel processo produttivo. I confronti possono essere eseguiti in vari allineamenti, compresi best-fit con CAD o RPS. Questo potente strumento mette in evidenza dettagli del prodotto che gli strumenti tradizionali non sono in grado di mostrare.

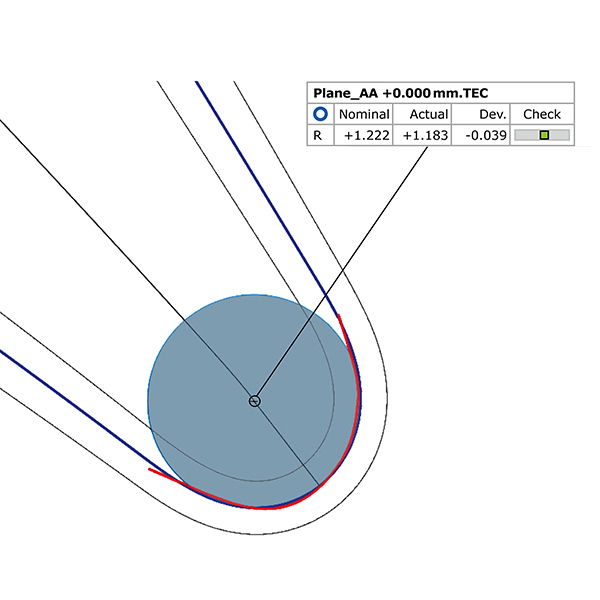

La creazione di punti del bordo è una funzione standard ed è determinata dal punto di perforazione della linea di inarcamento media sul bordo d’ingresso o d’uscita con il lato aspirazione e in pressione del profilo alare. I parametri avanzati consentono di spostare i punti lungo la linea di inarcamento media. Anche i cerchi del bordo sono automatici e generano elementi sul bordo d’ingresso o d’uscita del profilo alare.

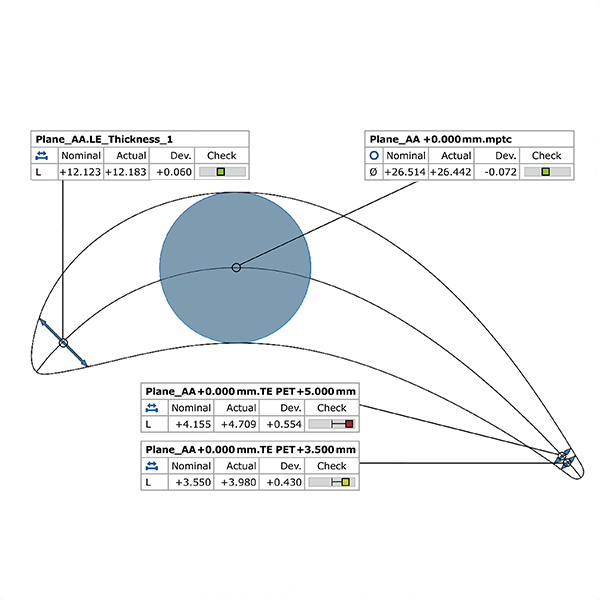

Funzione standard che crea gli spessori sul bordo d’ingresso o d’uscita del profilo alare. La semplice finestra di dialogo richiede un valore di distanza con il quale prendere lo spessore a partire dal punto del bordo. Diverse opzioni consentono di tracciare la misurazione lungo la linea di inarcamento media. È inoltre possibile creare spessori tradizionali su angoli predefiniti. È possibile eseguire un controllo dello spessore massimo del profilo alare usando il metodo della distanza o del massimo cerchio inscritto.

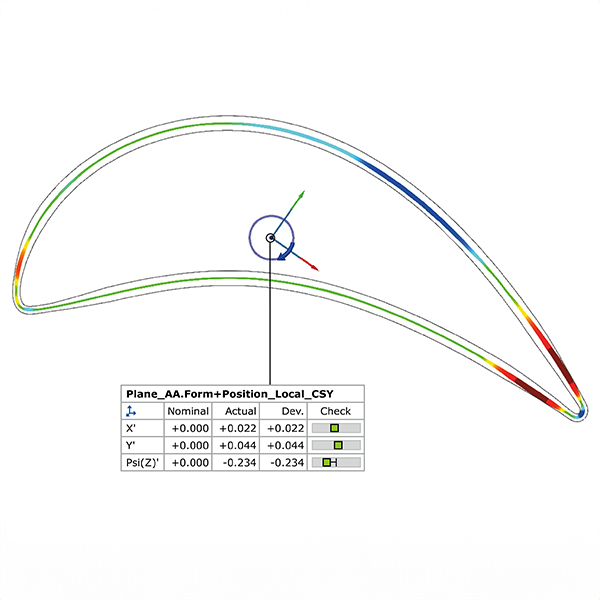

Il software consente una modalità di analisi flessibile della forma e della posizione delle sezioni del profilo alare al fine di soddisfare le esigenze dell’operatore finale. Le tecniche di valutazione dei dati della sezione attuale possono essere confrontate usando i metodi Chebyshev, Gauss o best-fit tramite tolleranze. Il software è altresì in grado di confrontare i risultati in presenza di intervalli di tolleranza variabili, in cui le tolleranze sono diverse attraverso le aree delle sezioni del profilo alare.
