SCANSIONE OTTICA 3D

ATOS 5

Scanner versatile per esigenze industriali

Grazie all’avanzata tecnologia della telecamera, alla potente fonte luminosa e al potente software, ATOS 5 raggiunge un nuovo livello di prestazioni, soprattutto nella misurazione di superfici lucide e scure, strutture sottili e bordi. La tecnologia accelera il tempo di misurazione totale fornendo allo stesso tempo precisi dati di misurazione 3D.

Misure rapide
Sistema variabile
Controllo completo dei processi e della qualità

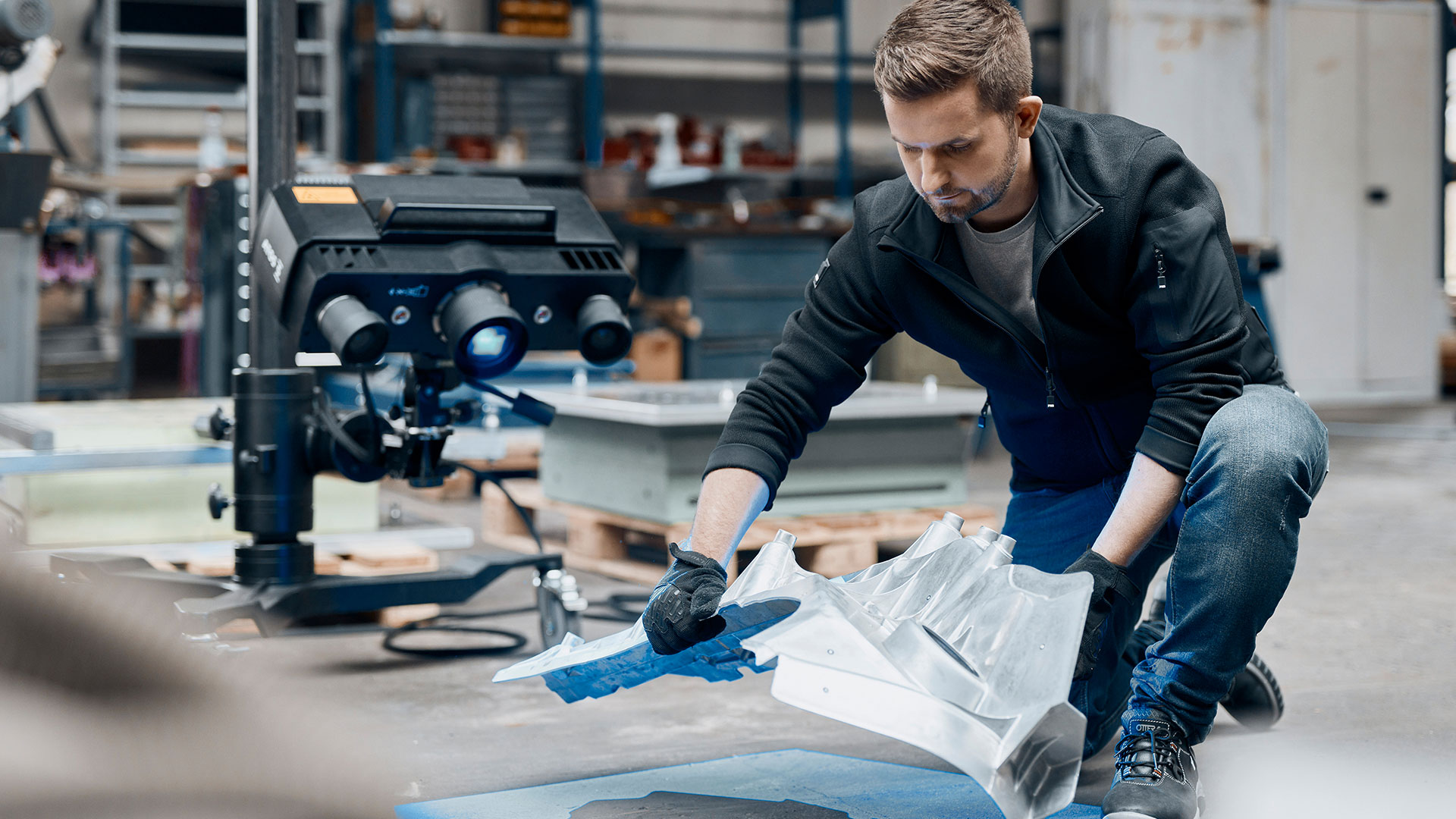

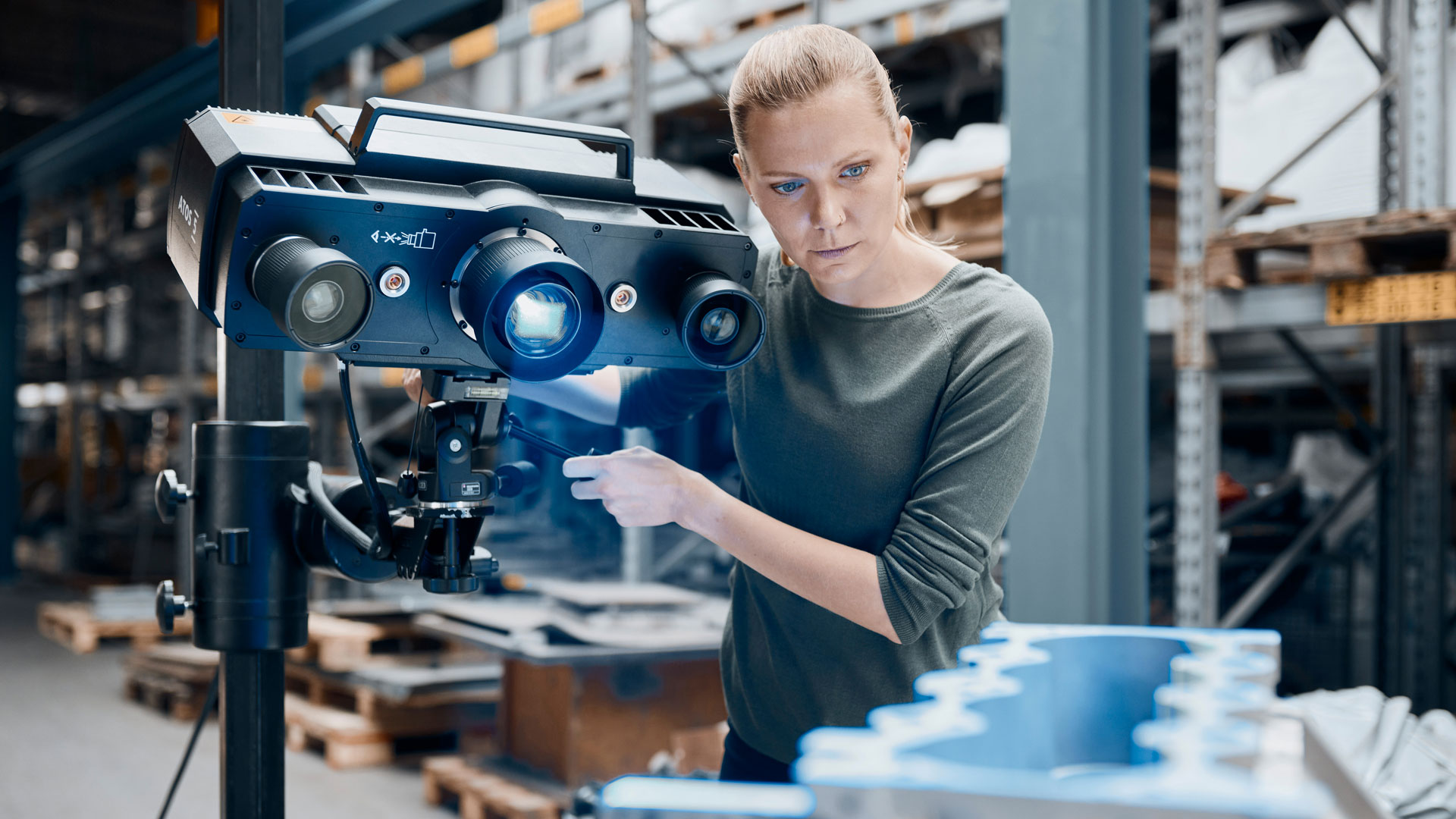

ATOS 5 accelera i processi di produzione

ATOS 5 fornisce scansioni 3D sulle superfici complete: di strumenti e stampi, parti in plastica e metallo. I dati consentono un controllo completo dei processi e della qualità, rendendo visibili errori e difetti.

Velocizza le misurazioni

Scansioni 3D sulle superfici complete

ATOS 5 accelera il processo di analisi. Il sistema consente di ottenere tempi di esposizione brevi, anche su superfici lucide e scure. Grazie alle sue ampie aree di misura, lo scanner ottico 3D diventa ancora più veloce, consentendo di ottenere rapidamente dati 3D e quindi di aumentare la produttività.

Precisione affidabile

Sviluppato per l’uso industriale

ATOS 5 soddisfa gli elevati requisiti metrologici degli operatori industriali. Il sistema fornisce dati di misura assoluti e tracciabili anche in condizioni difficili. Grazie alla configurazione della telecamera stereoscopica, ATOS 5 include un monitor di affidabilità integrato e controllato da un sensore per le misurazioni. Il nostro software integrato fornisce un feedback continuo sullo stato della taratura, sull’accuratezza della misura, sulle variazioni ambientali e sui movimenti dei pezzi.

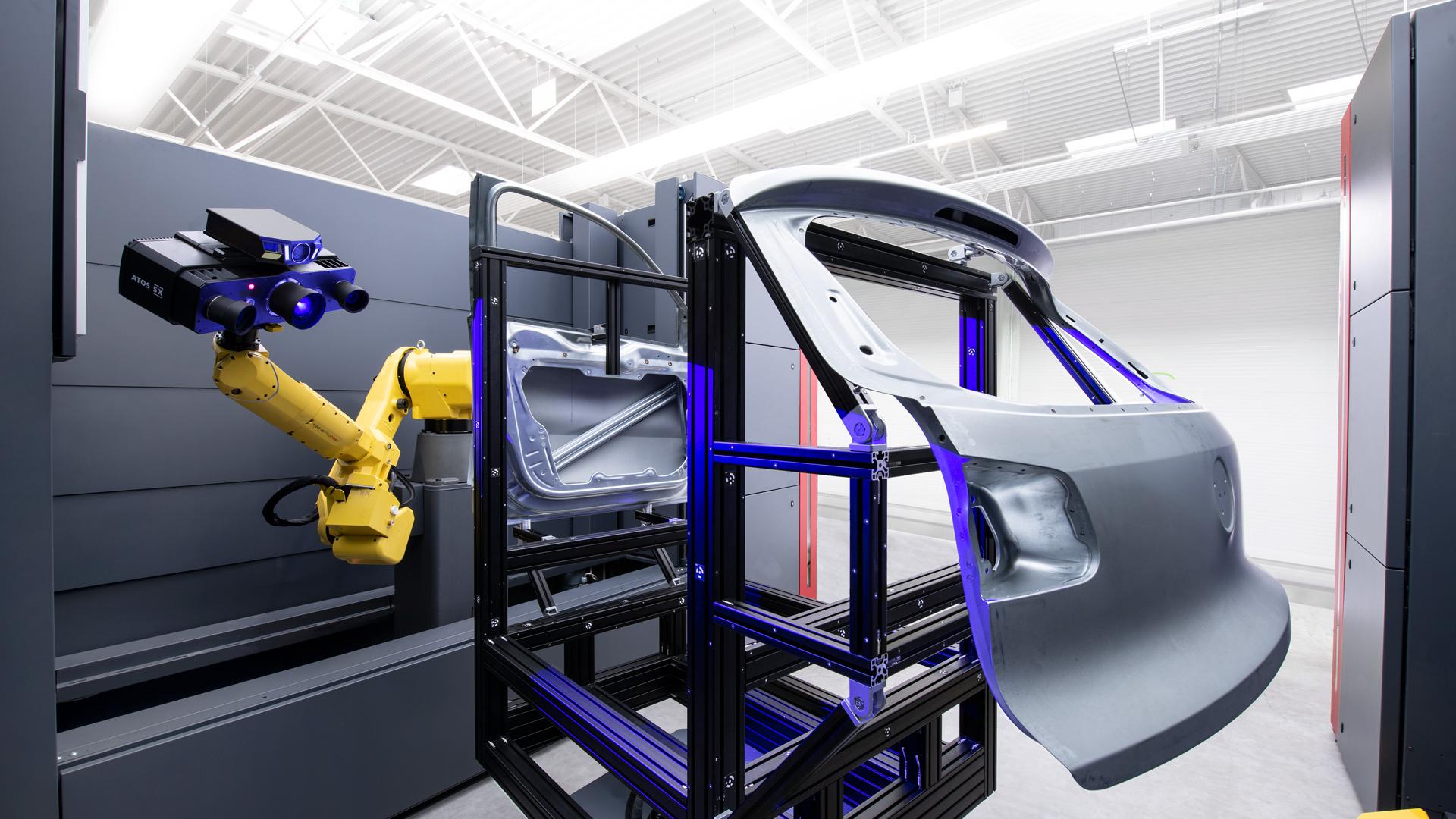

Versatile tuttofare

Crescere con le tue esigenze

Scegli ATOS 5 per combinare flessibilità e precisione. Che sia in officina o in una sala metrologica, manuale o automatizzata, il sistema gestisce attività di analisi complesse. Stazionario in sala metrologica o mobile in produzione, si adatta alle tue esigenze. Se si punta a una maggiore efficienza durante la produzione in serie, ATOS 5 consente il controllo qualità automatizzato all’interno delle macchine di misura standardizzate ScanBox.

Scopri di più

Aumento delle prestazioni

La scheda grafica accelera le misure

Il software ZEISS INSPECT utilizza la potenza di calcolo della scheda grafica. Grazie all’elevato numero di core della GPU, le singole scansioni vengono elaborate più rapidamente. In questo modo si riduce notevolmente il tempo totale di misurazione. In combinazione con la potente fonte luminosa e la tecnologia della telecamera, ATOS 5 raggiunge un nuovo livello di prestazioni grazie all’accelerazione della GPU.

Estensione con la fotogrammetria

Per componenti grandi e complessi

Potenzia le tue capacità di misura integrando il sistema fotogrammetrico ottico TRITOP. Come estensione di ATOS 5, questa soluzione portatile eccelle nell’acquisizione di campi di punti di riferimento, rendendola perfetta per l’analisi di componenti grandi e intricati. Utilizzando questi punti di riferimento, ATOS 5 trasforma automaticamente le singole misure, garantendo un’elevata precisione nelle misurazioni.

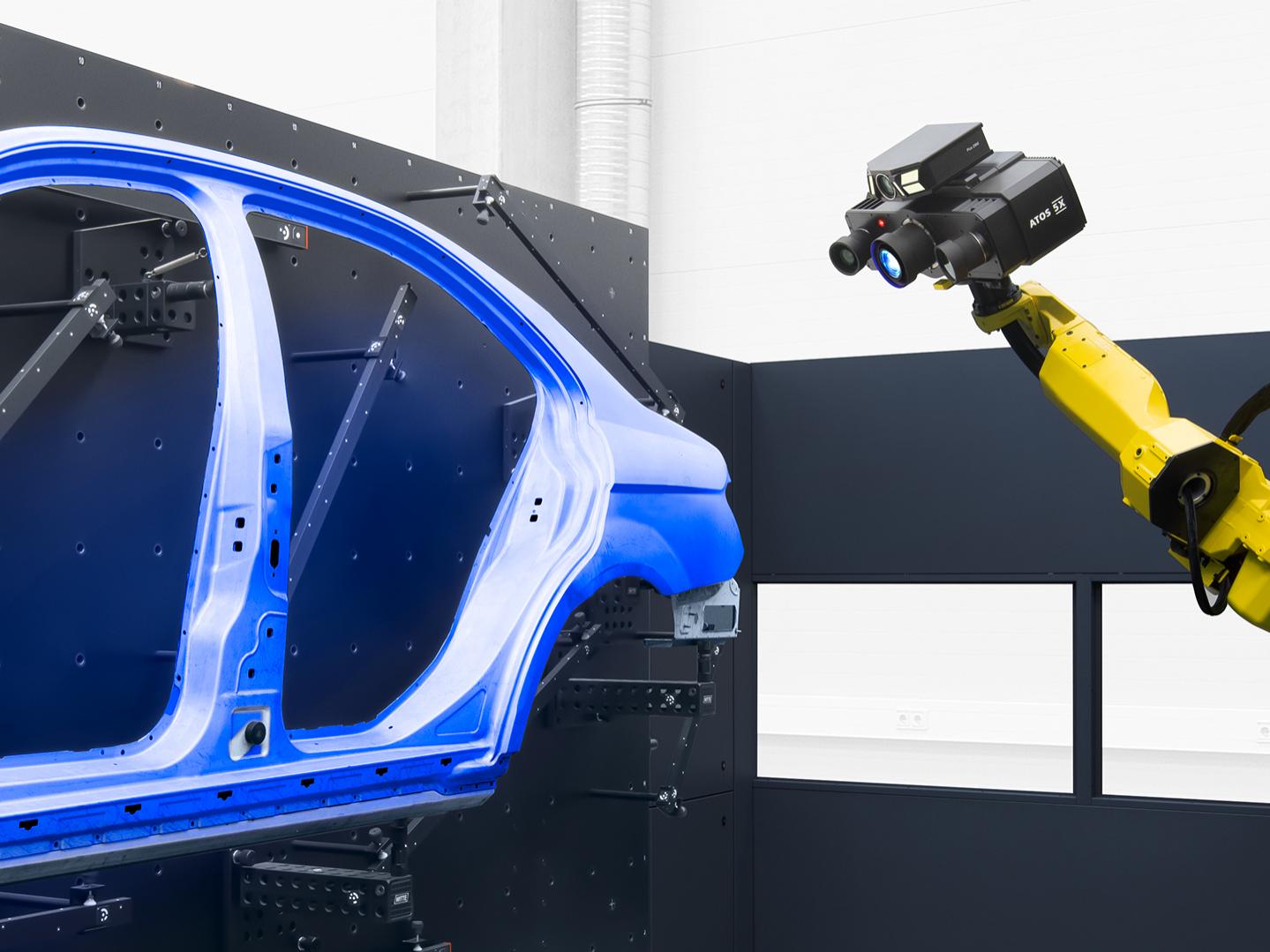

Tecnologia ATOS

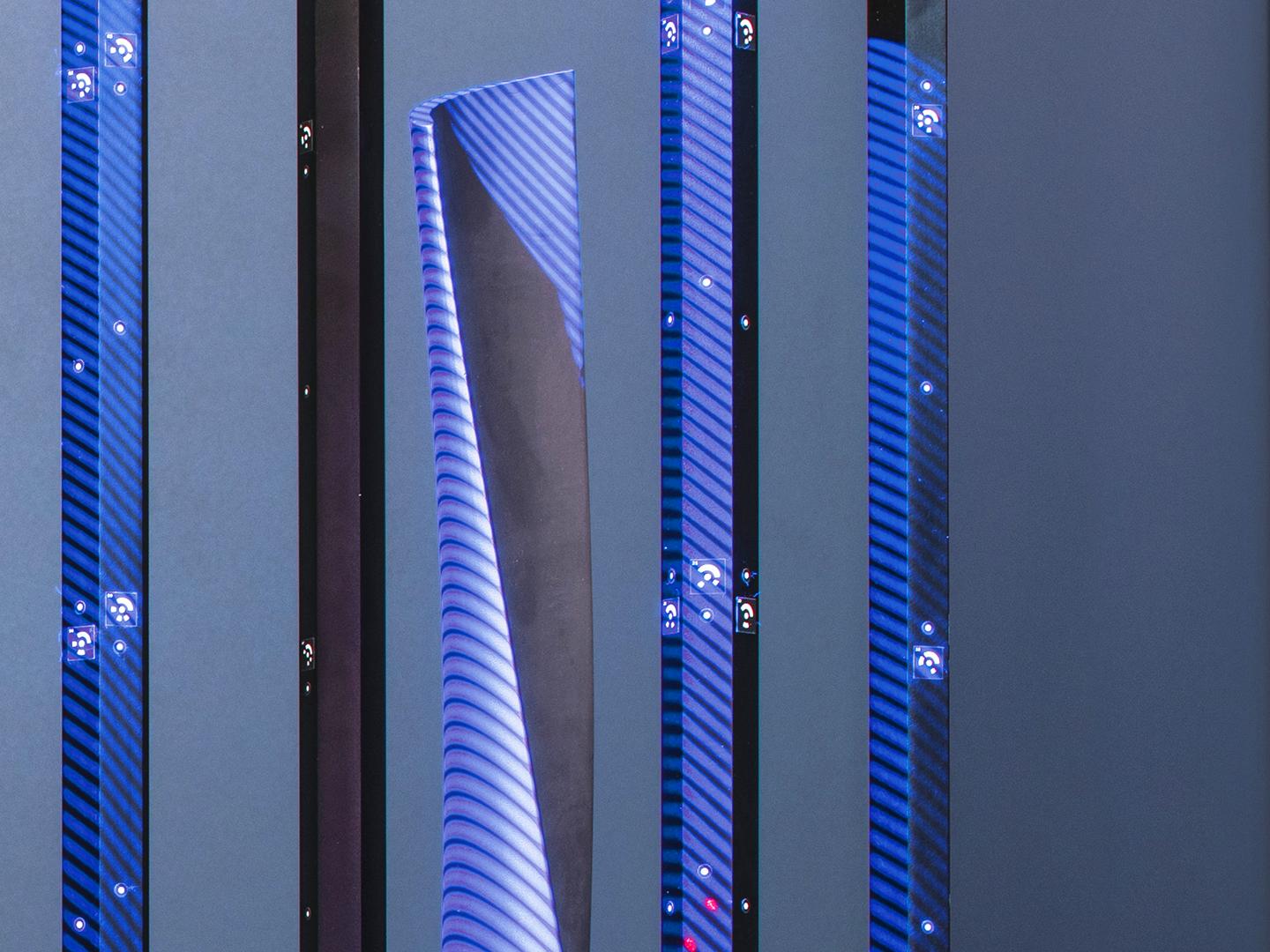

ATOS 5 funziona con luce blu strutturata per misurazioni non a contatto. Una singola misura è costituita da un massimo di 12 milioni di punti di misura indipendenti. Definisci l’accuratezza, la risoluzione e le dimensioni dell’area di misura in base alle tue esigenze. Questo non solo consente un’alta risoluzione per i pezzi complessi e dettagliati, ma assicura anche una rapida digitalizzazione di pezzi di grandi dimensioni.

Tempi di esposizione ridotti

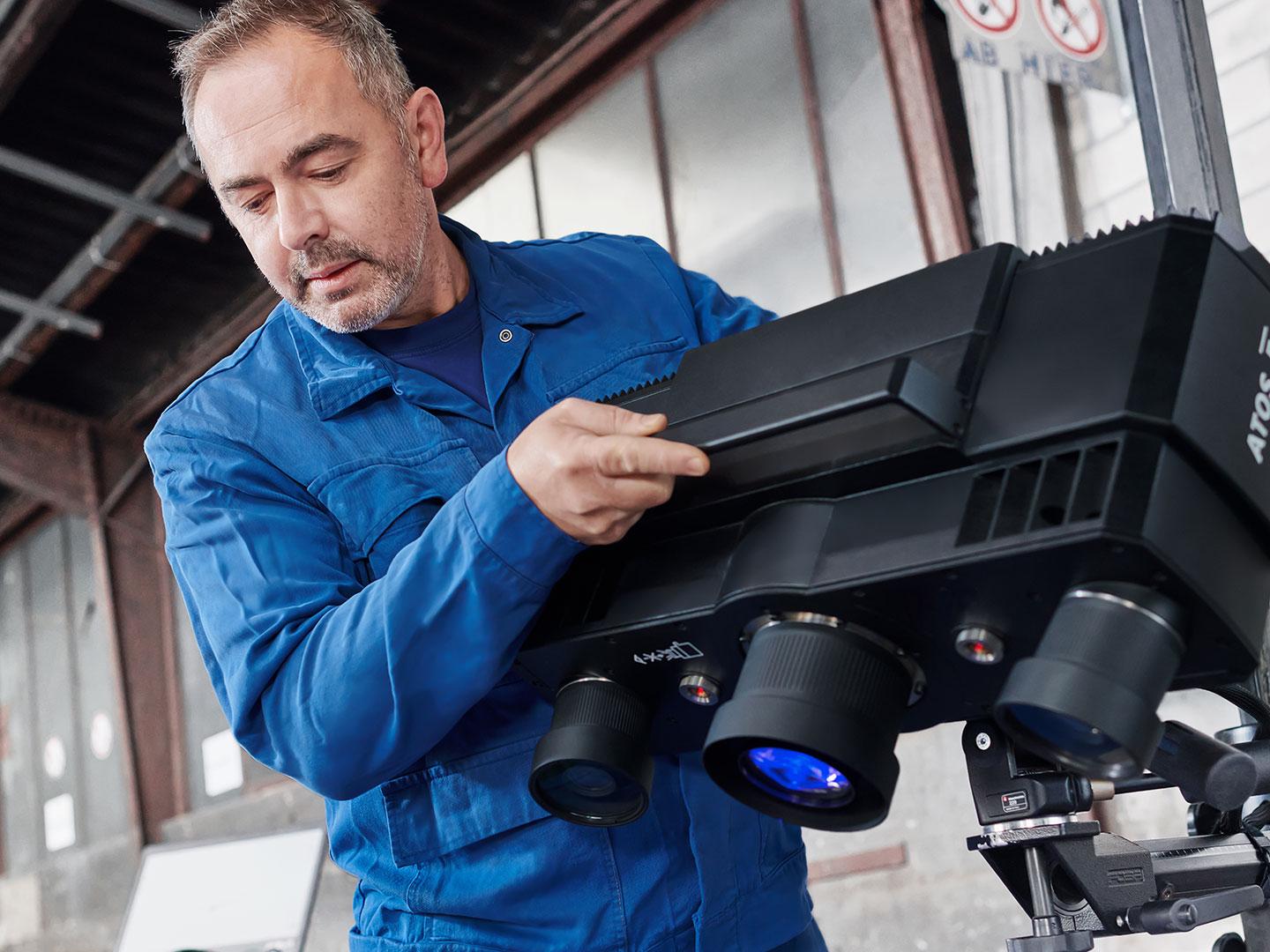

Alloggiamento protetto da polvere e spruzzi d’acqua

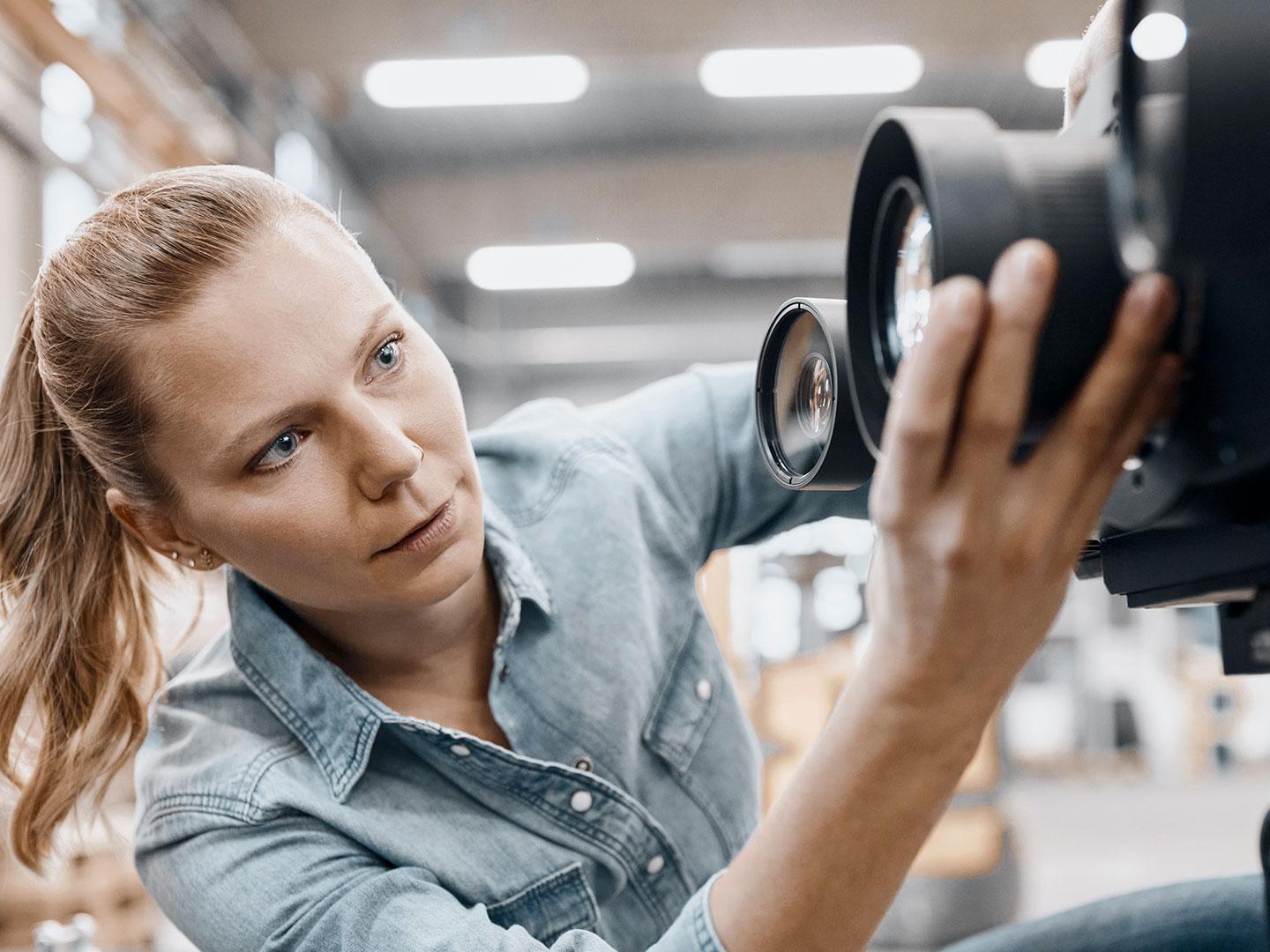

Volumi di misura modificabili

Proiezione di frange molto ridotte per area unità

Strumento di analisi efficace

ZEISS INSPECT offre una soluzione completa

Scansione, analisi e reportistica: Il software ti guida attraverso l’intero flusso di lavoro. Esame dei confronti nominale-effettivo e le tolleranze GD&T. Implementazione diretta delle correzioni necessarie grazie a risultati di facile comprensione. Utilizza ZEISS INSPECT per eseguire un’analisi globale, ricevere una reportistica completa e integrare i risultati delle misure nei processi esistenti.

Per saperne di più

Progettato per un’ampia gamma di attività

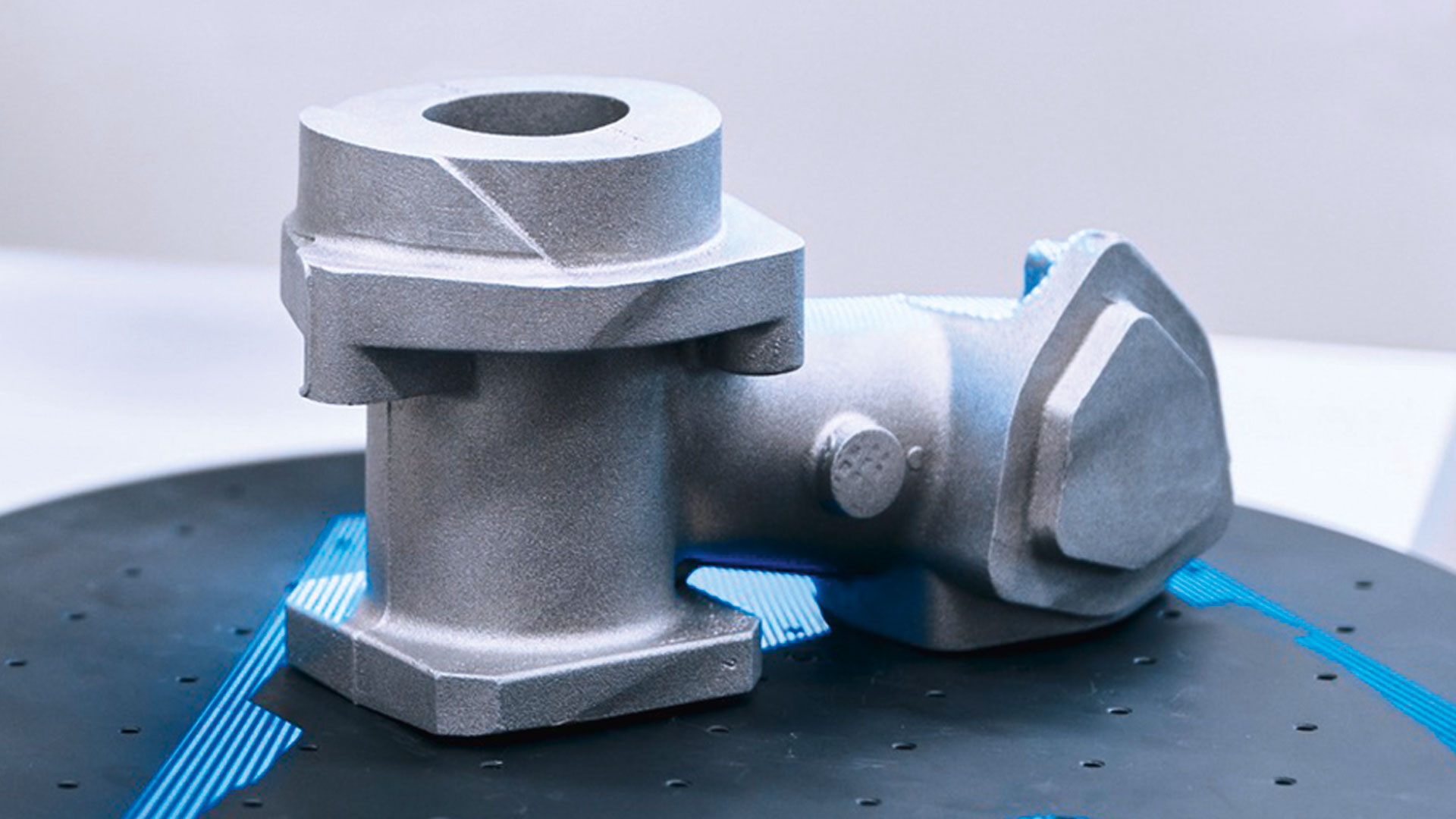

Pressofusione e forgiatura

Tempi di misurazione e analisi più brevi nella colata in sabbia, nella pressofusione e nella microfusione, nonché nell’industria della forgiatura
Formatura dei metalli

Controllo qualità efficiente dalla costruzione di attrezzature al collaudo delle attrezzature, all’analisi iniziale dei componenti, all’analisi in serie, fino all’assemblaggio

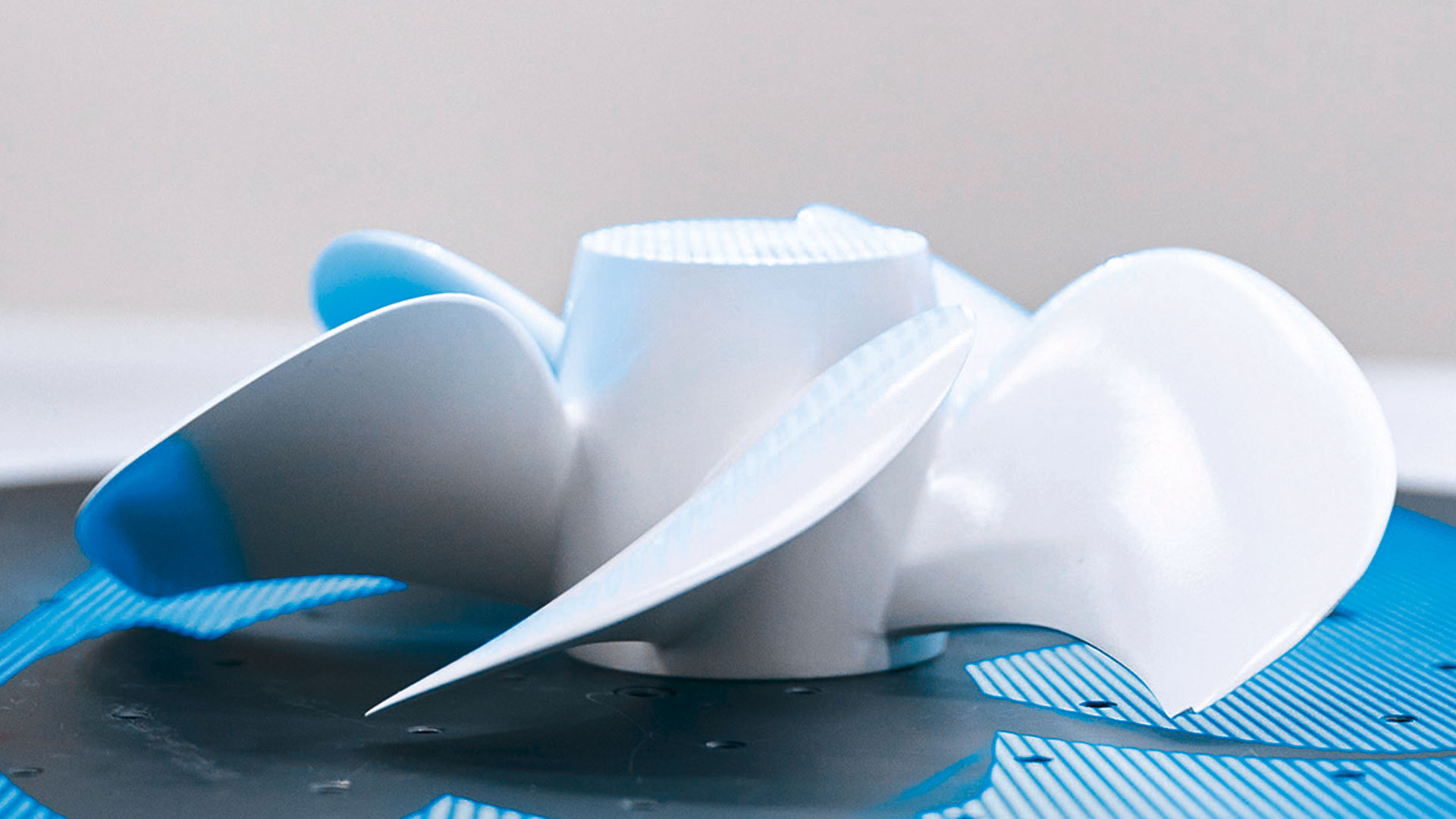

Plastica

Ottimizzazione in tutte le fasi dello stampaggio ad iniezione, del soffiaggio e della termoformatura

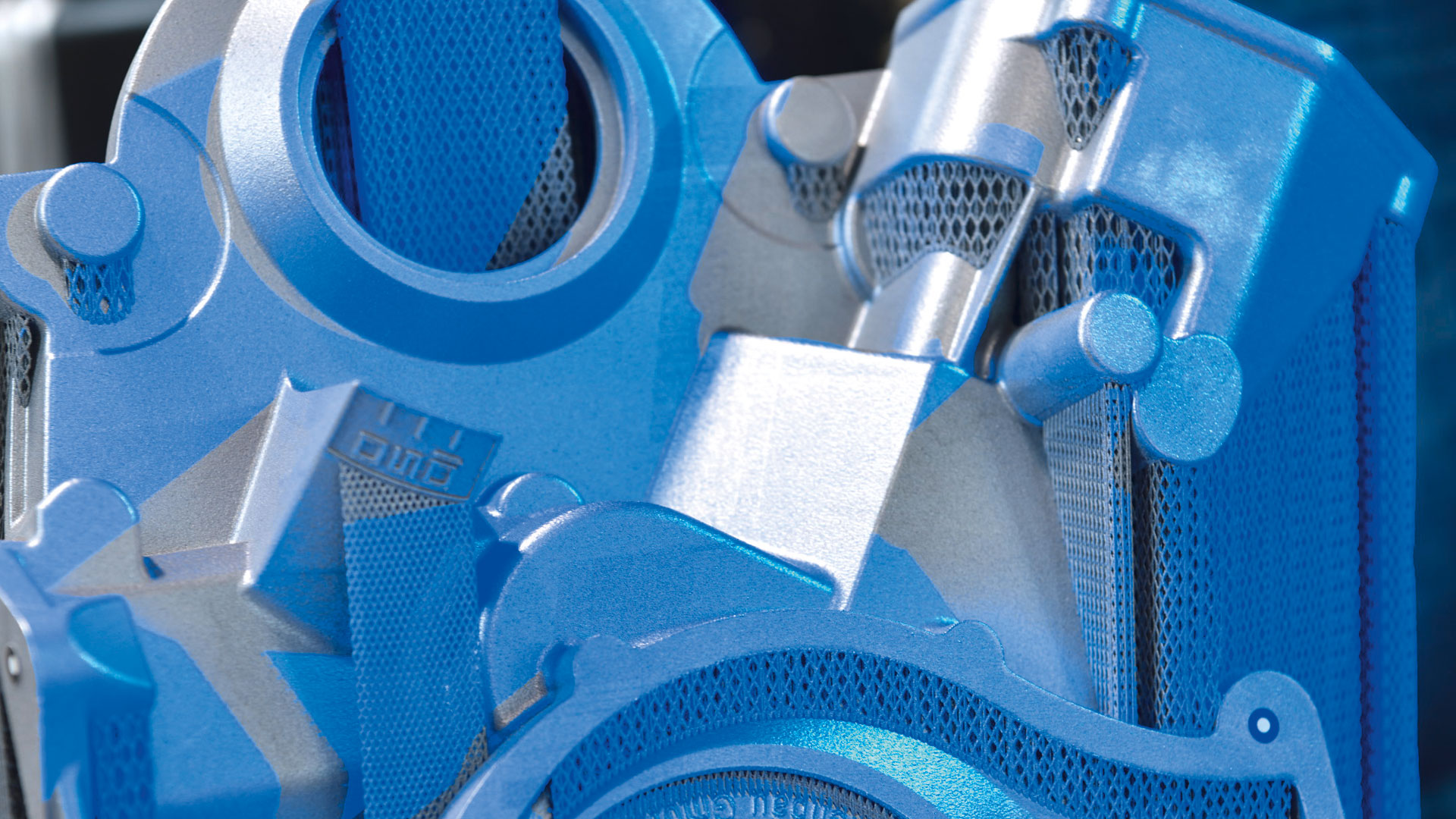

Prototipazione rapida

Accelera lo sviluppo e il lancio dei prodotti con mesh di poligoni ad alta risoluzione (file STL) per la stampa 3D, la fresatura, la prototipazione rapida e il controllo dimensionale.

Gamma di prodotti ATOS 5

Metrologia 3D industriale con tecnologia ad alta velocità

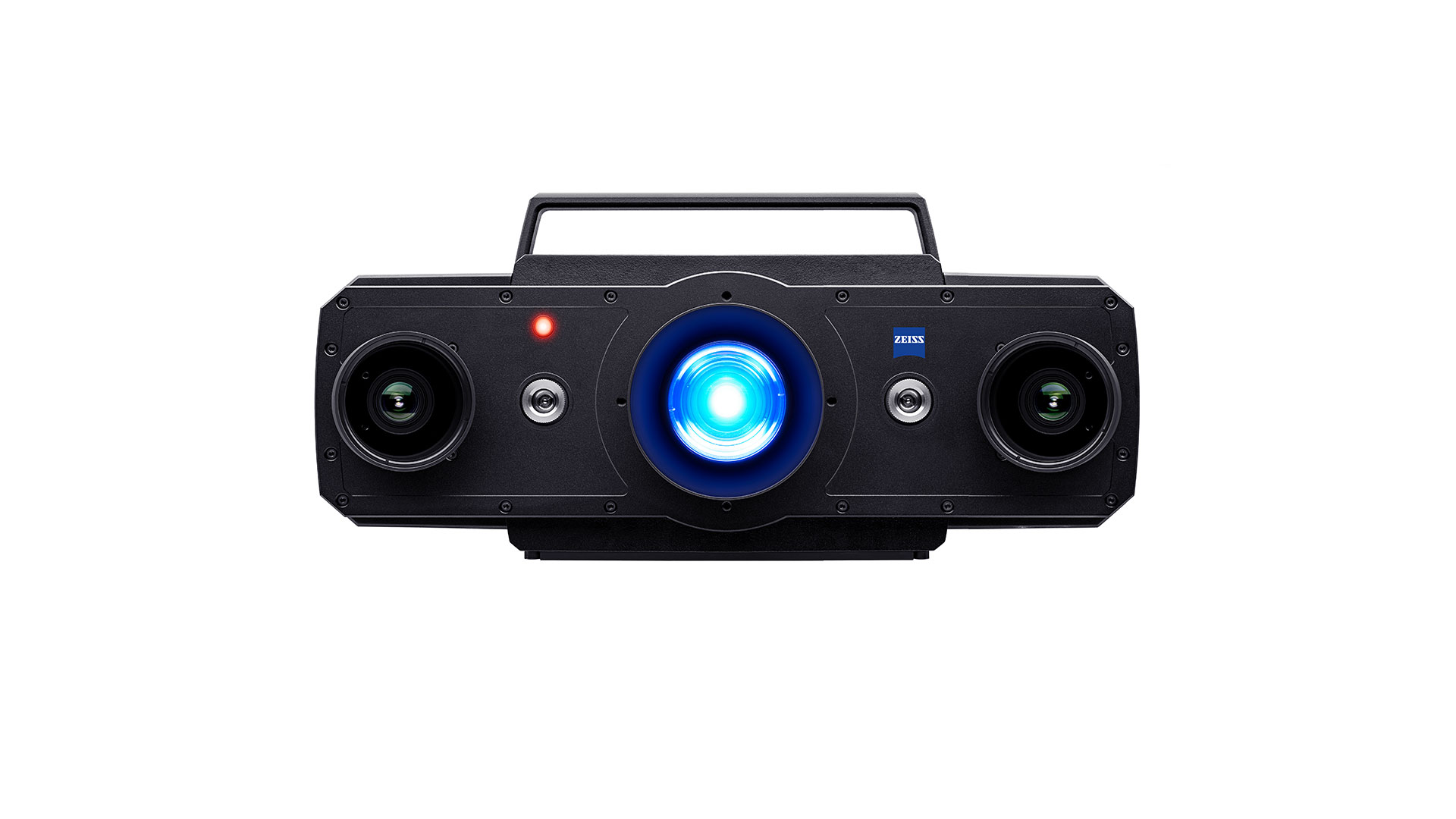

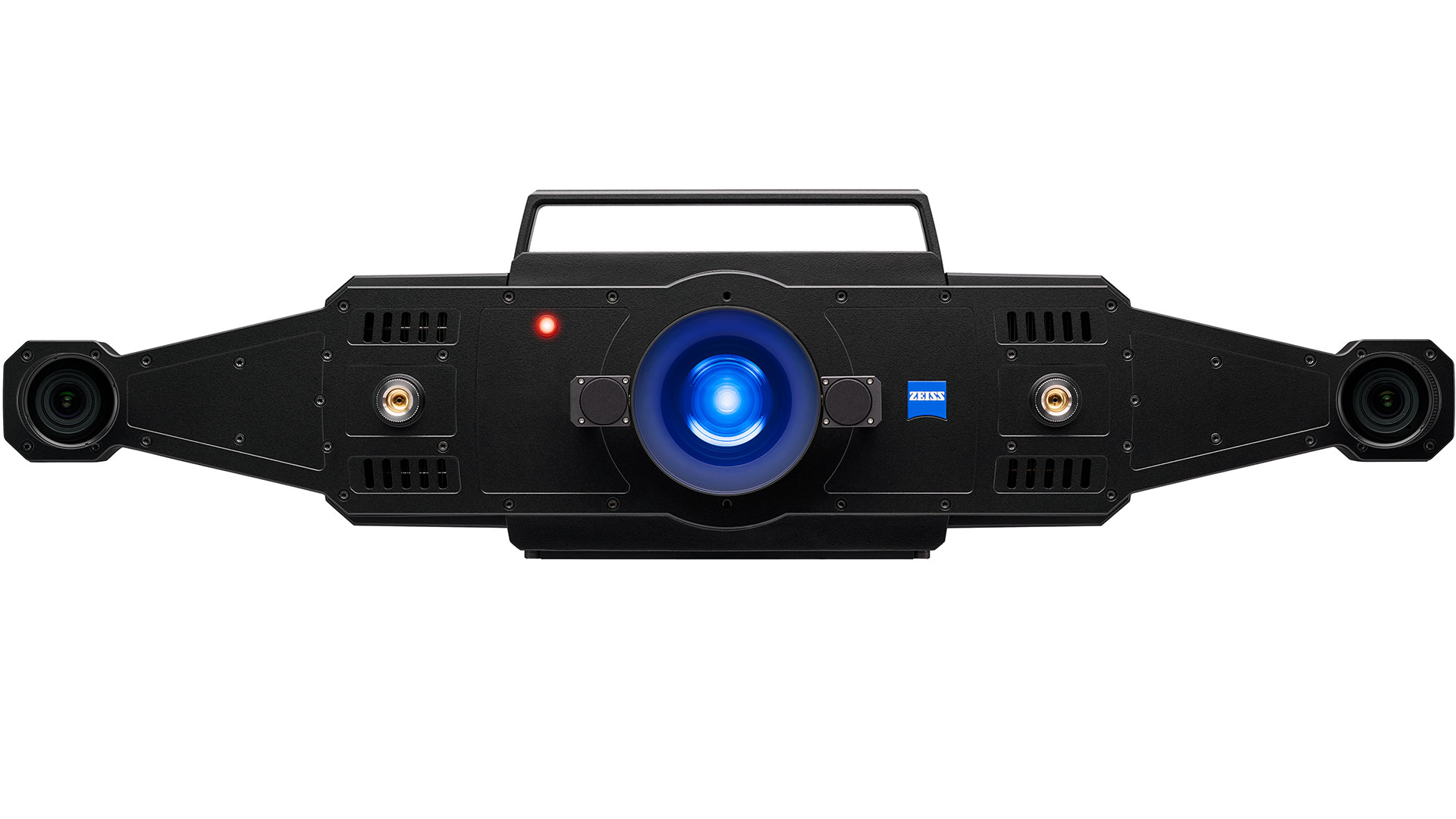

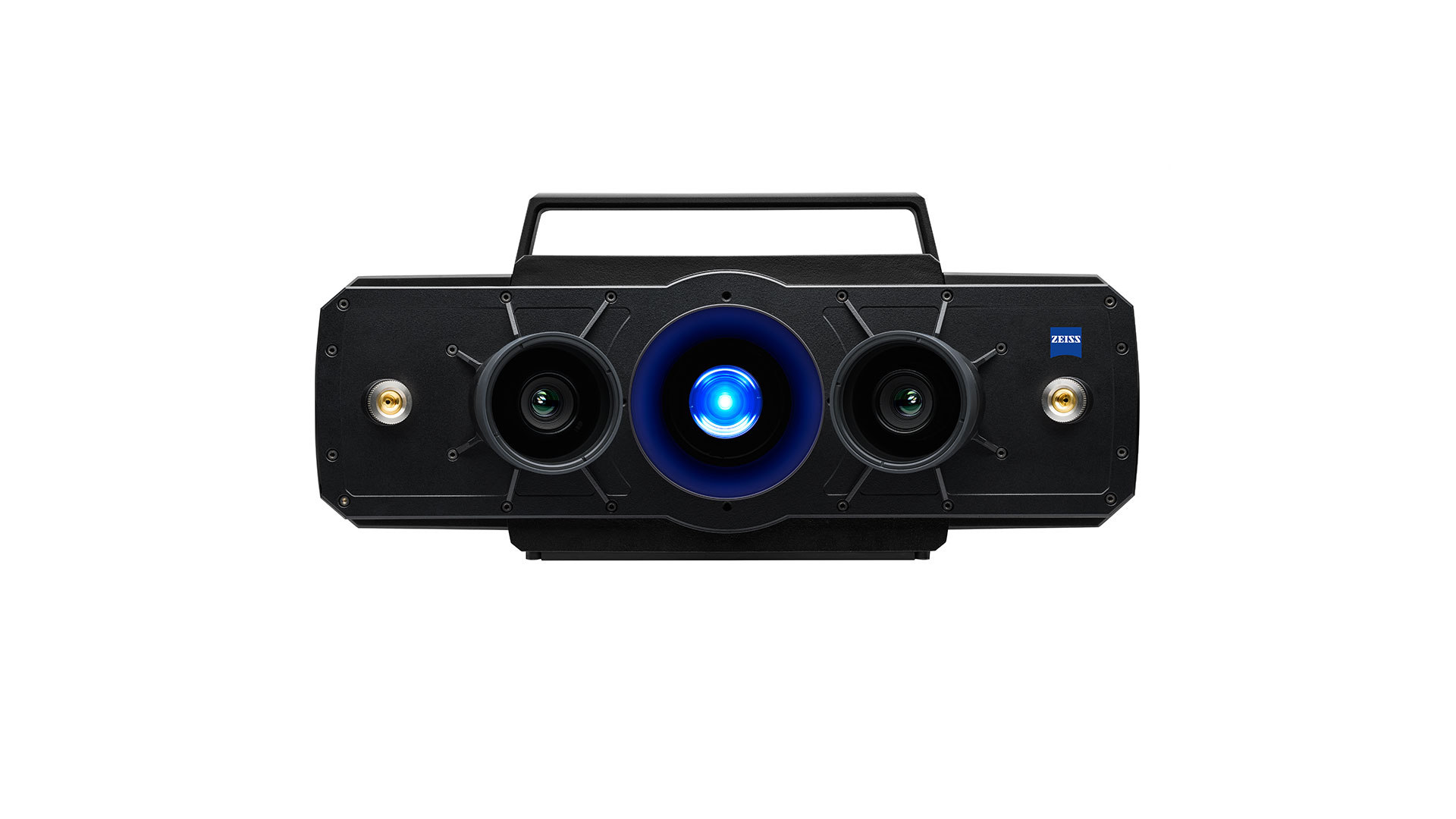

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
Dati tecnici
Il sistema per:	Scansione 3D di volumi particolarmente grandi	Scansione precisa dei più piccoli dettagli	Sistema di scansione 3D ad alta velocità	Scansione automatizzata per volumi elevati
Fonte luminosa	LASER	LED	LED	LASER
Punti di misura per scansione	12 m	12 m	8 o 12 m	12 m
Distanza di lavoro	1810 mm	530 mm	880 mm	880 mm
	Per saperne di più	Per saperne di più		Per saperne di più
