Scansione 3D OTTICA

ATOS 5X

Per l’analisi della carrozzeria

ATOS 5X offre una tecnologia di scansione 3D avanzata per l’analisi delle carrozzerie. La potente fonte luminosa e la tecnologia ad alta velocità consentono di effettuare misure rapide e precise di carrozzerie complete.

Fonte luminosa laser estremamente intensa
Concezione robusta del sensore
Dati di alta qualità

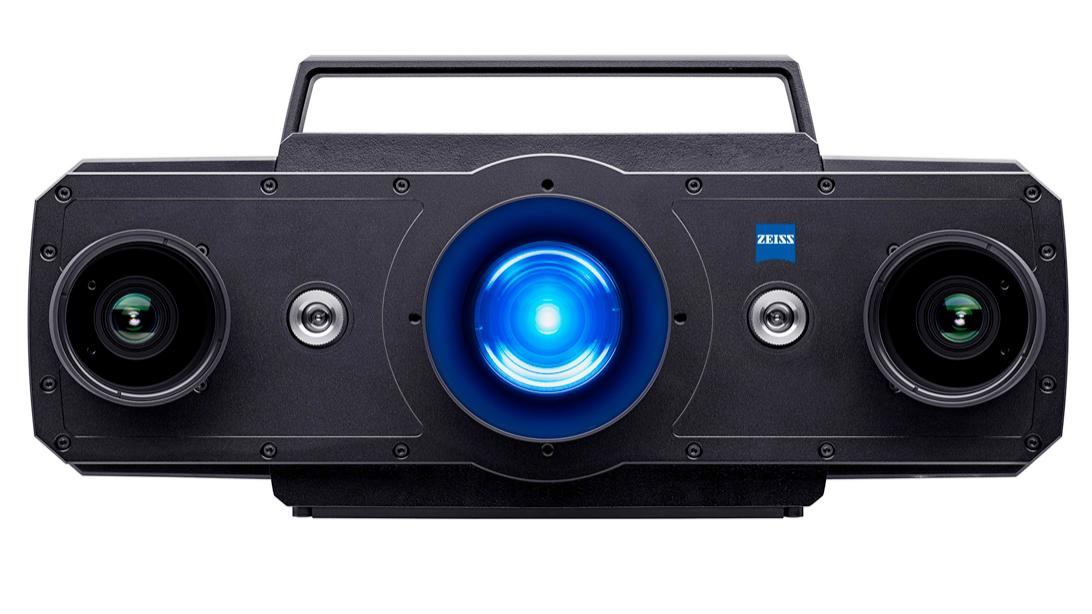

Lo scanner 3D automatico ATOS 5X

Scansione automatica di grandi aree di misura

Grazie alla sua potente fonte luminosa, ATOS 5X consente di utilizzare grandi volumi di misura per la massima velocità. Combinato con la serie ATOS ScanBox, ATOS 5X è un sistema di scansione di fascia alta per costruzione di attrezzature, reparti di stampaggio e carrozzeria.

Tecnologia ad alta velocità

ATOS 5X impiega il Laser Light Compressor integrato per generare una luce ultraintensa. Ciò consente di misurare aree fino a 1000 mm con tempi di esposizione molto brevi. Di conseguenza, ATOS 5X raggiunge tempi di acquisizione di 0,2 secondi.

Fonte luminosa laser estremamente intensa

Insensibile alla luce ambientale
Tempi di esposizione ridotti

Anche per superfici scure e lucide
Elevata risoluzione dei dettagli

Livello di rumore ridotto e copertura precisa di geometrie complesse
Concezione robusta del sensore

Alta precisione in ambienti difficili
Trasferimento dati privo di interferenze

Comunicazione intelligente dei sensori tramite cavi in fibra ottica
Affidabilità del processo

Nelle applicazioni industriali

Analisi rapida con qualità dei dati ZEISS INSPECT

Accelera i tuoi processi

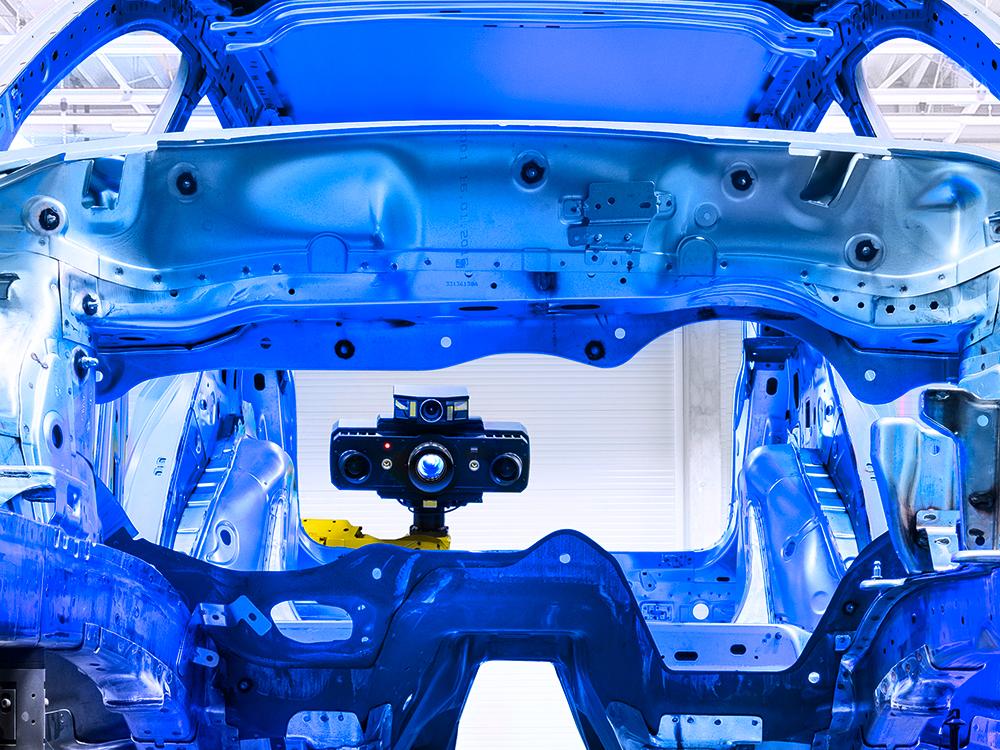

La misurazione automatizzata di un’intera carrozzeria, sia all’esterno che all’interno, richiede solitamente 30 minuti con ATOS 5X e copre in maniera precisa anche le geometrie complesse. Il sistema consente di ottenere la massima produttività possibile, con le principali aree di applicazione nella dima master e nella cubettatura, nell’analisi di veicoli completi e nel controllo qualità in carrozzeria.
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

Ottieni la massima qualità dei dati

ATOS 5X fornisce dati a superficie intera per un controllo completo dei processi e della qualità delle parti applicate, dei pannelli laterali e delle intere carrozzerie automobilistiche. La qualità dei dati generata dal sensore è particolarmente evidente nella nitidezza dei dettagli dei modelli 3D, per un’analisi avanzata di linee caratteristiche, raggi, bordi tagliati e schemi delle forature.


      Caratteristiche

    Prima di procedere all’assemblaggio fisico, è possibile assemblare virtualmente i componenti misurati. Ciò consente di individuare in uno stadio iniziale le informazioni su gioco e allineamenti o dimensioni funzionali. I risultati di misura acquisiti nei vari reparti o dai vari fornitori possono essere analizzati in maniera centralizzata. In questo modo è possibile analizzare una carrozzeria automobilistica indipendentemente dall’uso di Meisterbock o Cubing.

Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

Assemblaggio virtuale della carrozzeria di un’automobile.

Strumento di analisi efficace

ZEISS INSPECT offre una soluzione completa

Scansione, analisi e reportistica: Il software ti guida attraverso l’intero flusso di lavoro. Esame dei confronti nominale-effettivo e le tolleranze GD&T. Implementazione diretta delle correzioni necessarie grazie a risultati di facile comprensione. Utilizza ZEISS INSPECT per eseguire un’analisi globale, ricevere una reportistica completa e integrare i risultati delle misure nei processi esistenti.

Per saperne di più

Specifiche tecniche

Famiglia di prodotti ATOS 5

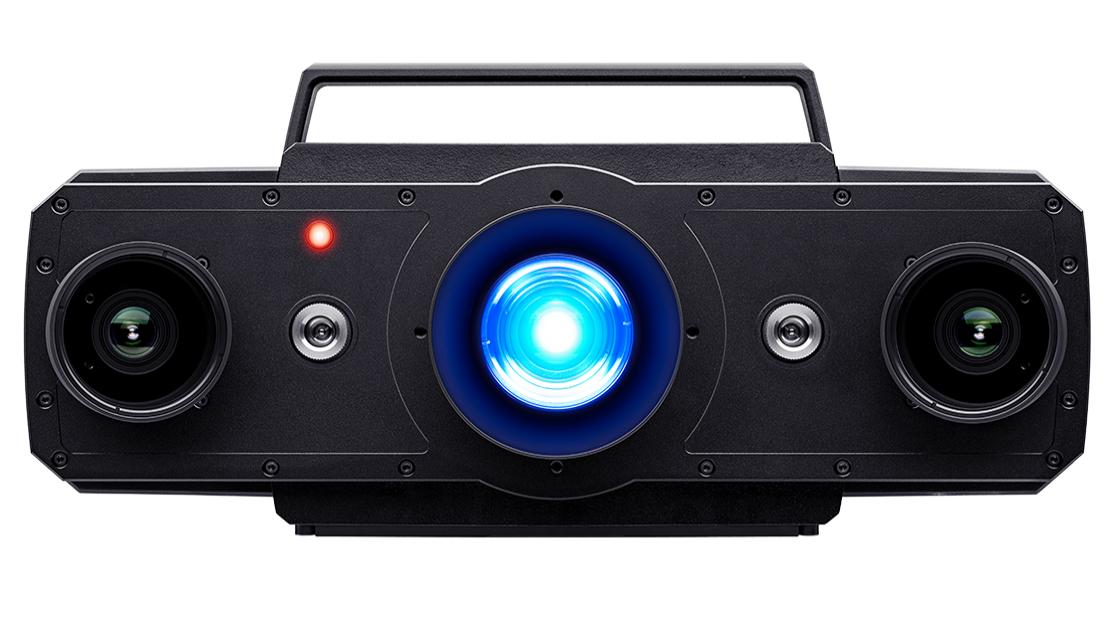

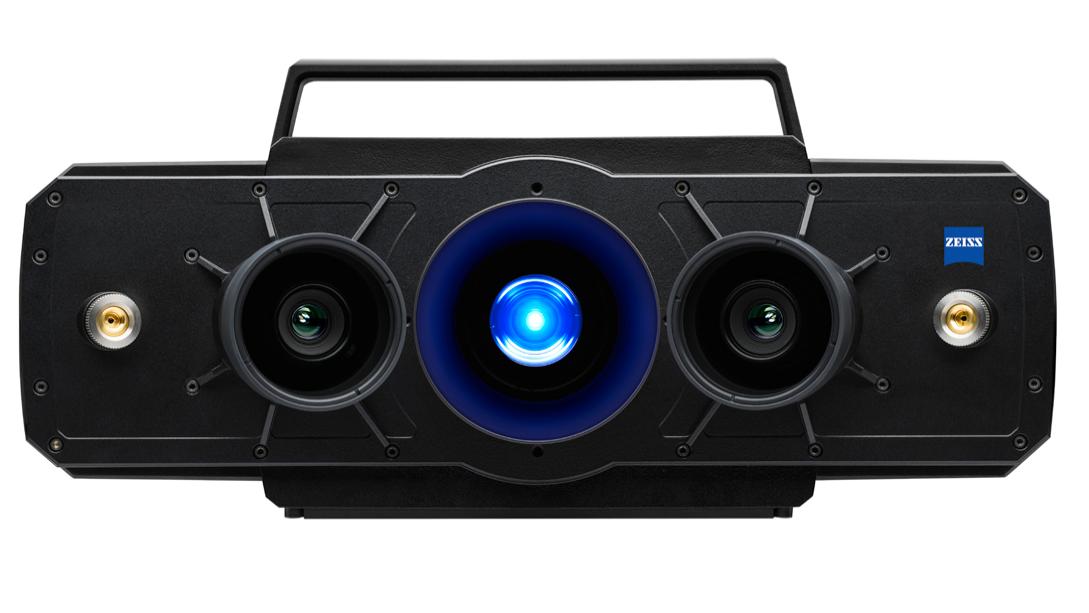

	ATOS 5	ATOS 5X	ATOS 5 for Airfoil	ZEISS ATOS LRX
Il sistema per:	Scansioni 3D ad alta velocità	Scansione automatica per grandi volumi	Scansione precisa dei minimi dettagli	Scansione 3D di volumi particolarmente grandi
Fonte luminosa	LED	LASER	LED	LASER
Punti di misura per scansione	8 o 2 milioni	12 milioni	12 milioni	12 milioni
Distanza operativa	880 mm	880 mm	530 mm	1810 mm
	Per saperne di più		Per saperne di più	Per saperne di più
