SCANSIONE OTTICA 3D

ATOS Compact Scan

Analisi 3D mobile per un’ampia gamma di applicazioni

ATOS Compact Scan è uno scanner 3D portatile progettato per un’ampia gamma di applicazioni. Offre precisione e flessibilità e rappresenta la scelta ideale per le diverse esigenze di scansione.

Analisi a tutto tondo
Campo visivo scalabile
Funzionamento senza stress per gli operatori

Caratteristiche

Quando si parla di qualità, ATOS Compact Scan rappresenta un vero e proprio parametro di riferimento in termini di precisione, nitidezza e completezza.

Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

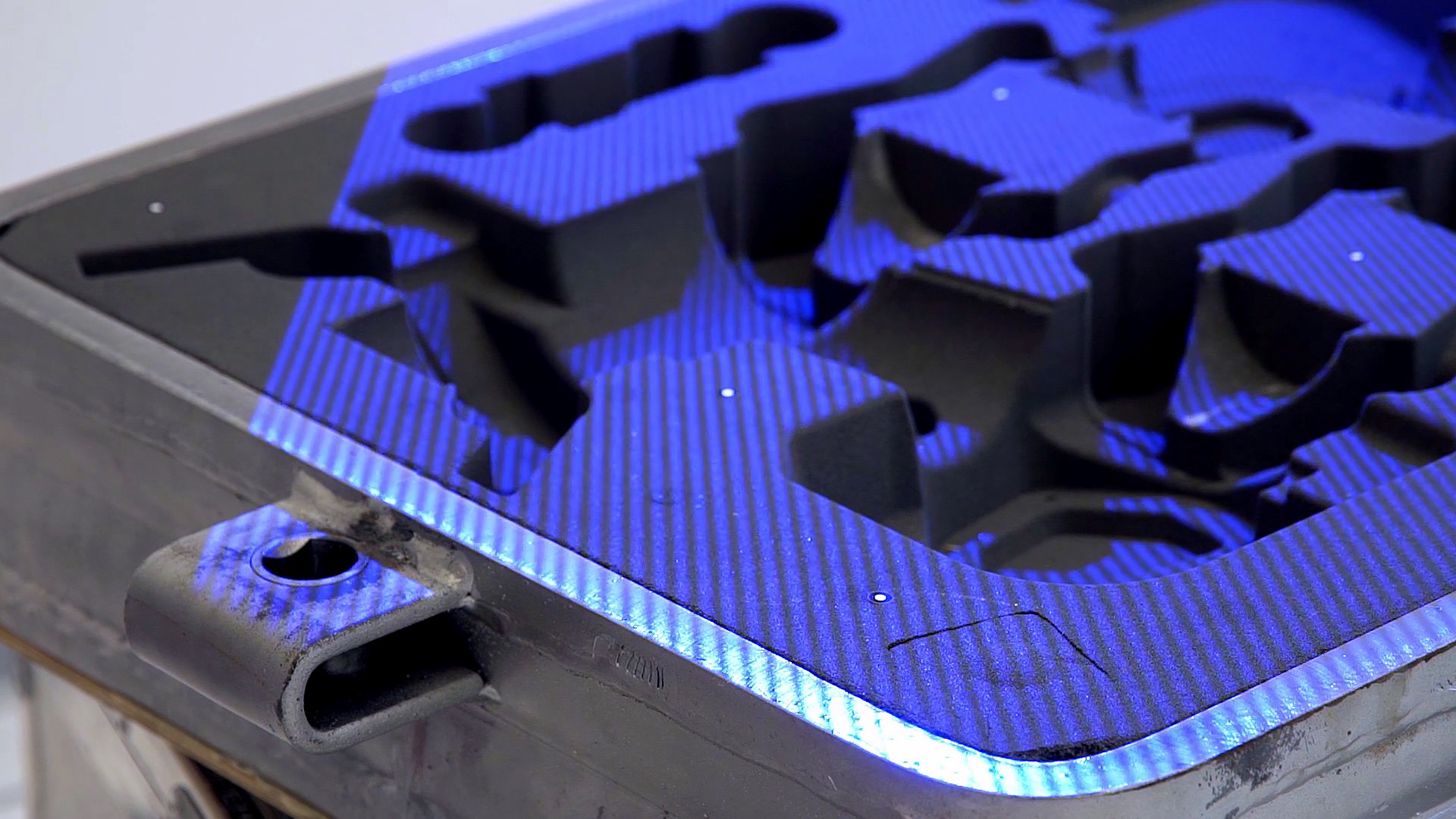

Lavora con risultati di scansione nitidi e precisi. Il punto di partenza perfetto per il reverse engineering e l’analisi.

Scansione
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

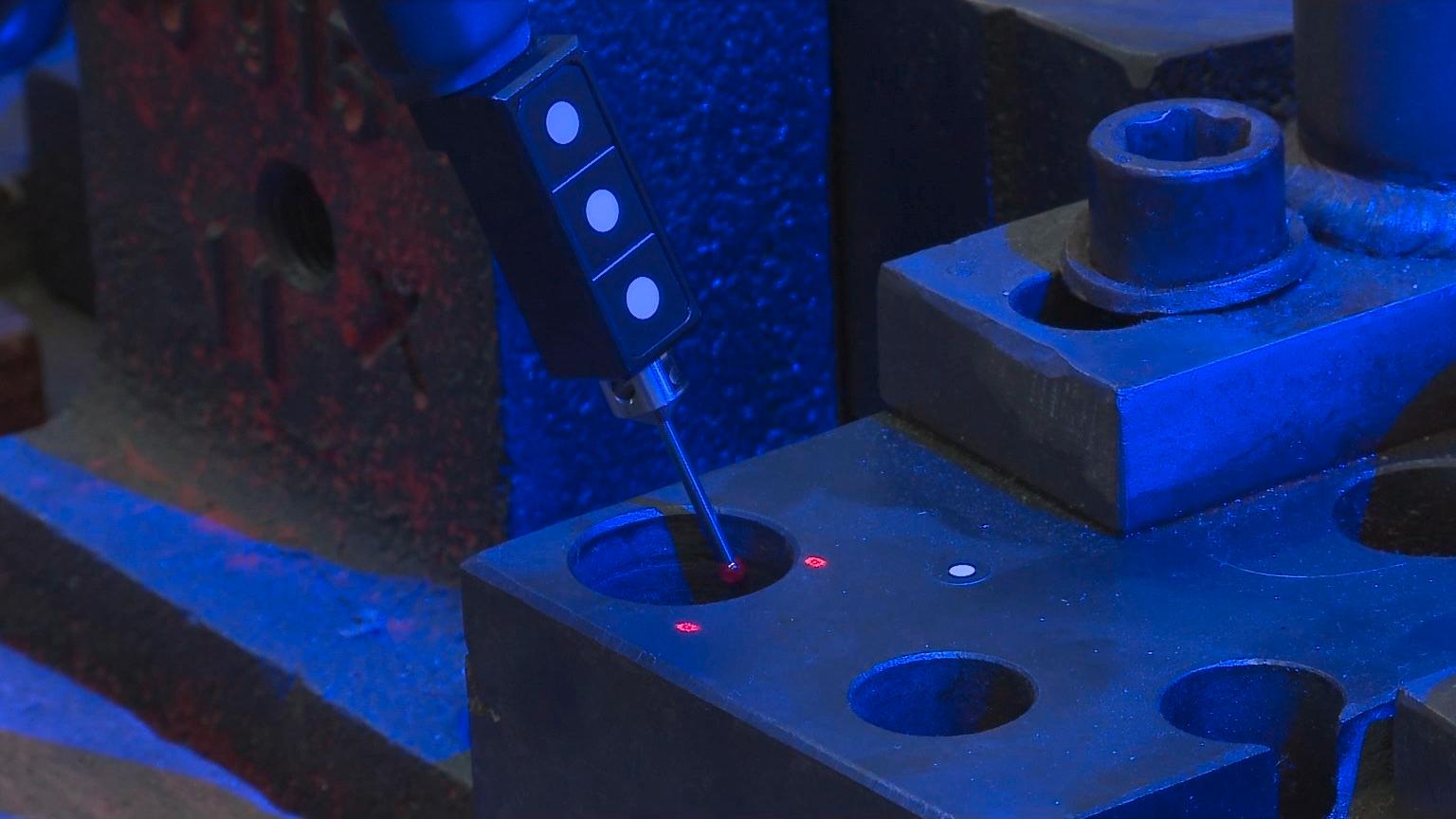

Digitalizza tasche profonde, fori o zone in cui non puoi accedere visivamente. La funzione aggiuntiva definitiva per la scansione 3D.

Campionamento
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

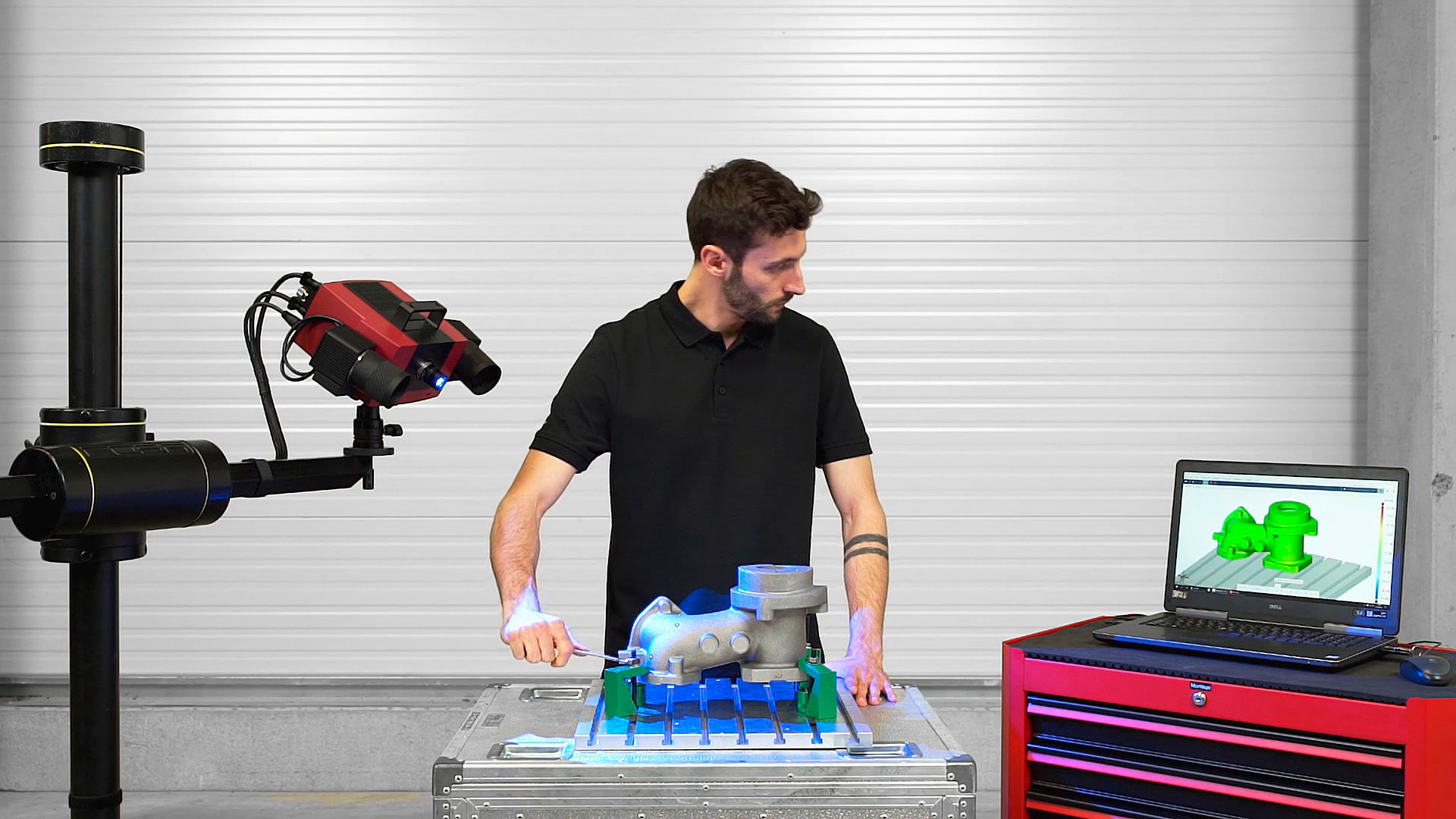

Posiziona i componenti durante l’assemblaggio o per l’allineamento prima della fresatura. Una pratica integrazione per il processo produttivo.

Inseguimento
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

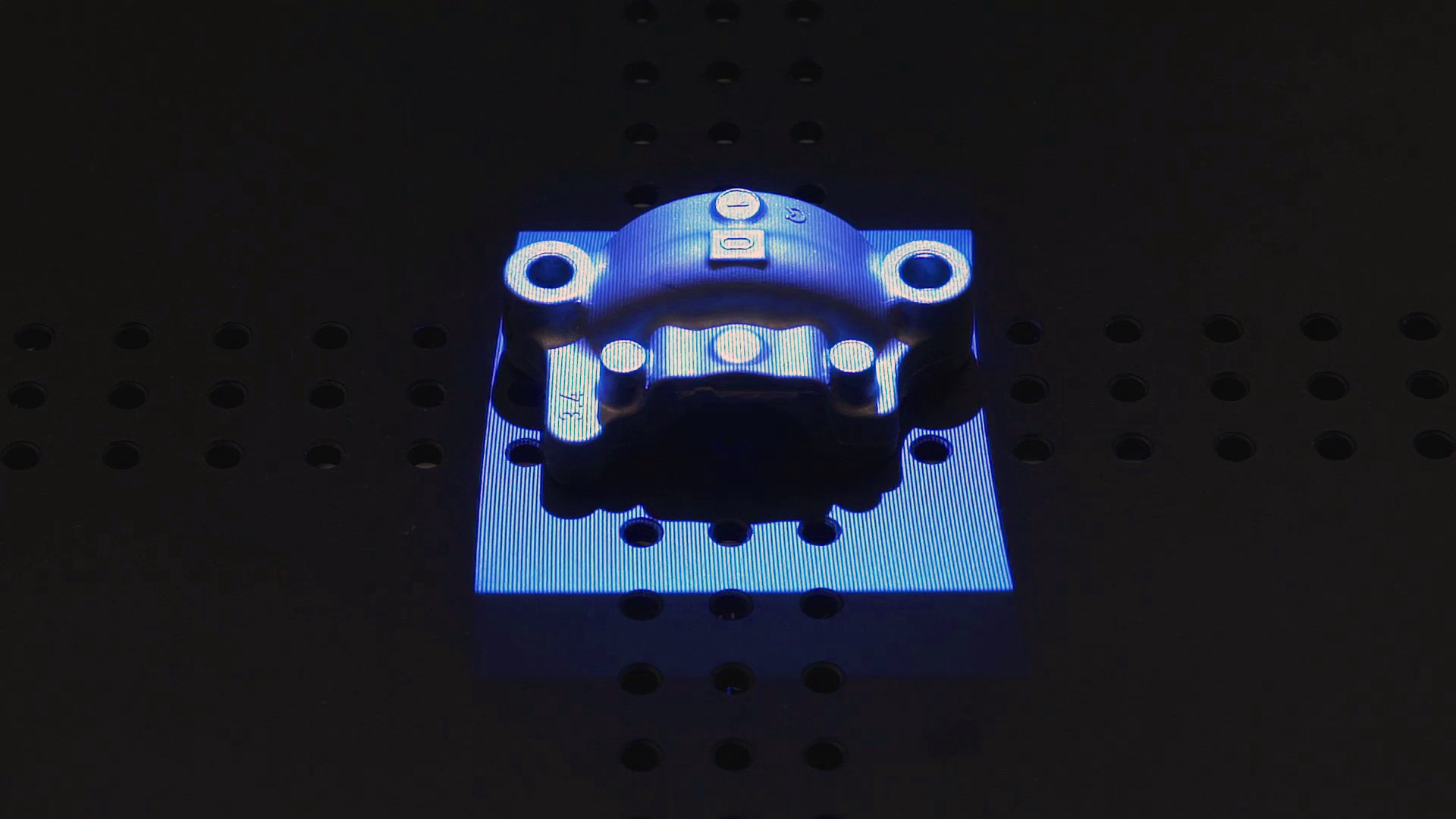

Sfrutta gli obiettivi intercambiabili che garantiscono visualizzazioni da piccole a grandi con elevata precisione dei dettagli.

Scalabilità
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

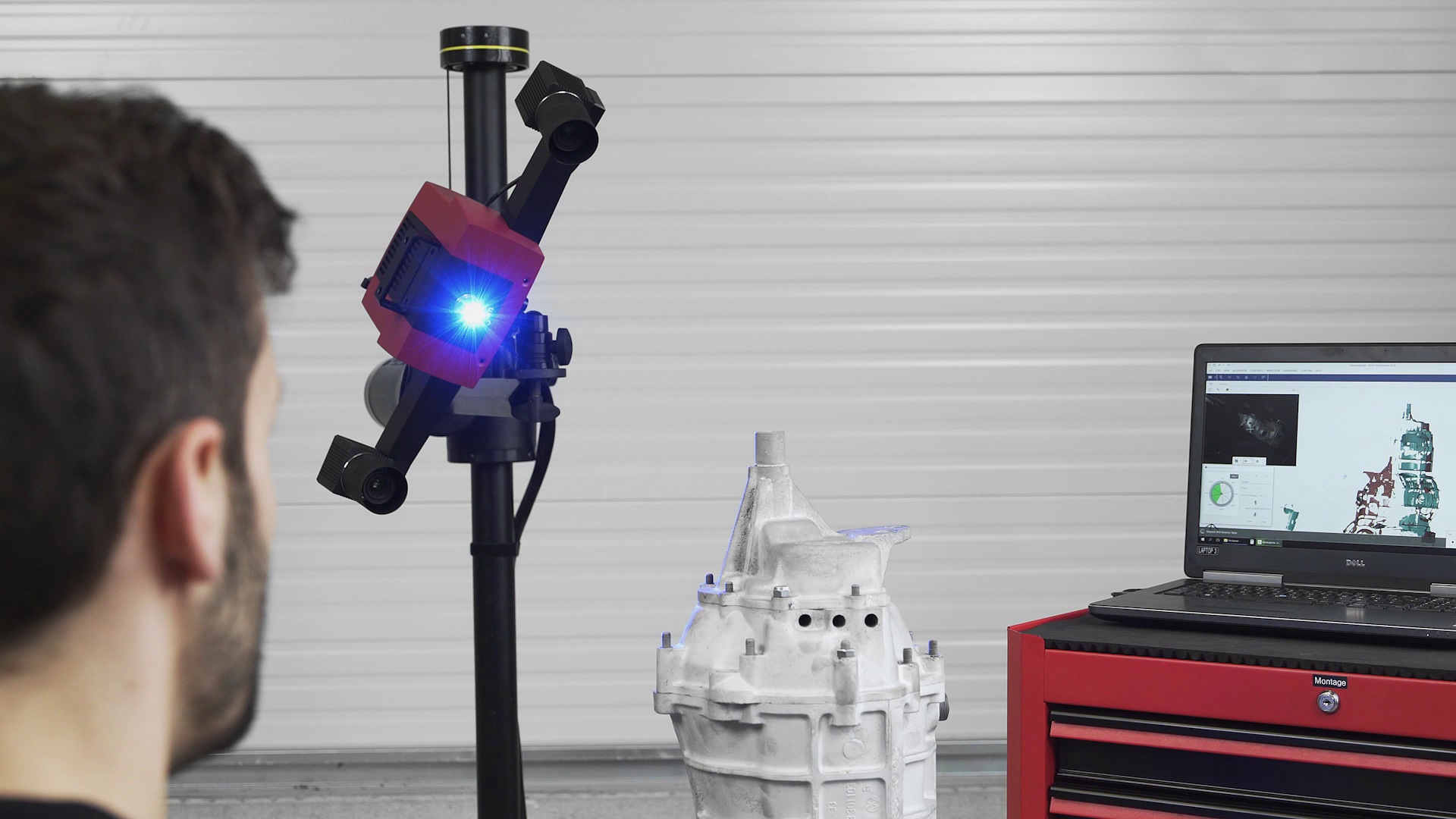

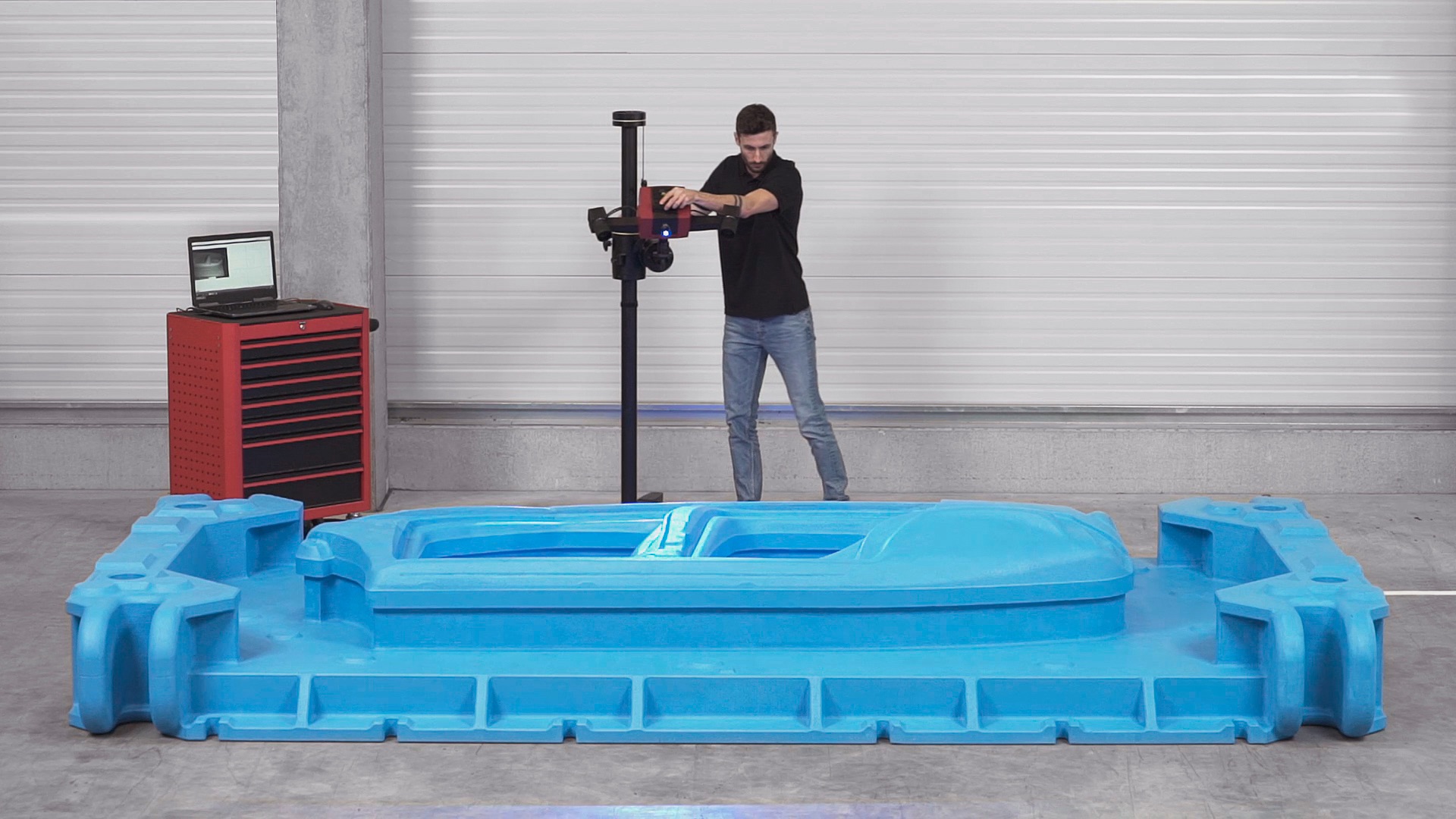

Apprezzerai la facilità d’uso dello scanner 3D, soprattutto in caso di oggetti di grandi dimensioni. Perché ATOS Compact Scan non necessita di essere tenuto in mano tutto il tempo.

Praticità
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

Analisi o reverse engineering direttamente nella linea di produzione o là dove si trova il pezzo.

Mobilità

analisi a tutto tondo

Scansione, tastatura e tracking in un unico sistema.

Digitalizza e analizza il tuo componente in tempi rapidi.
Versatilità

Campo visivo scalabile ed elevata precisione.

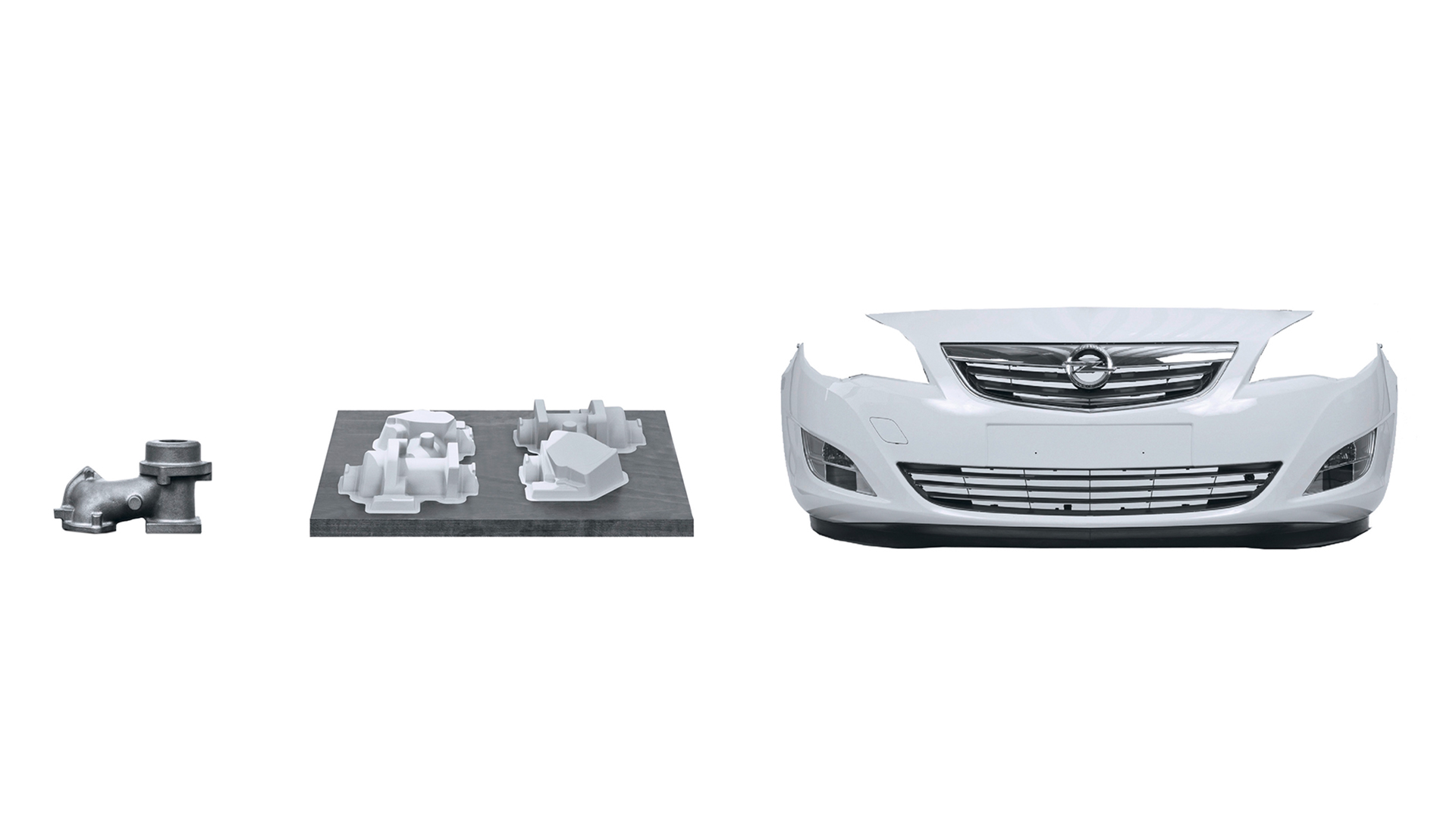

Grazie ai diversi volumi di misura potrai scansionare oggetti di diverse dimensioni, dalle monete alle automobili.
Mobilità

Funzionamento senza stress per l’operatore.

Metrologia mobile a coordinate racchiusa in un prodotto leggero e portatile.

Sensore

Alimentazione elettrica: AC 110/230 Volt, 50-60 Hz
Peso: circa 4 kg
Modifica della distanza: Puntatori laser
Temperatura di esercizio: 5 °C - 40 °C (senza condensa)
Lunghezza del cavo: 10 m

Telecamera

Risoluzione: 8 o 12 megapixel
Collegamento: Gigabit Ethernet
Velocità di scansione: circa 1 secondo

Computer

Fisso: Workstation
Mobile: Laptop (tramite Thunderbolt 3)
Sistema operativo: Windows 10


Supporto telecamera per oggetti di piccole dimensioni	Supporto telecamera 300	Telaio della telecamera 500
MV170: 170 x 130 mm²	MV600: 600 x 500 mm²	MV1200: 1200 x 1000 mm²
MV80: 80 x 60 mm²	MV350: 350 x 250 mm²	MV700: 700 x 500 mm²
MV45: 45 x 35 mm²	MV170: 170 x 130 mm²

Contiene

Touch Probe
Oggetto di taratura
Marcatori a punti
Stativo
Custodia per il trasporto

Opzioni

Cornici dei punti di riferimento
Touch Probe Kit
Tavola rotante manuale con schema delle forature filettate
Automazione a 1 asse: tavola rotante mobile motorizzata
Automazione a 3 assi: Motorization Kit con unità di inclinazione e rotazione e asse verticale
Fotogrammetria

Campi di applicazione

Grazie all’area di misura scalabile, alla scansione integrata e alla funzione di inseguimento, lo scanner ottico 3D si adatta perfettamente ai requisiti delle singole operazioni di misura.

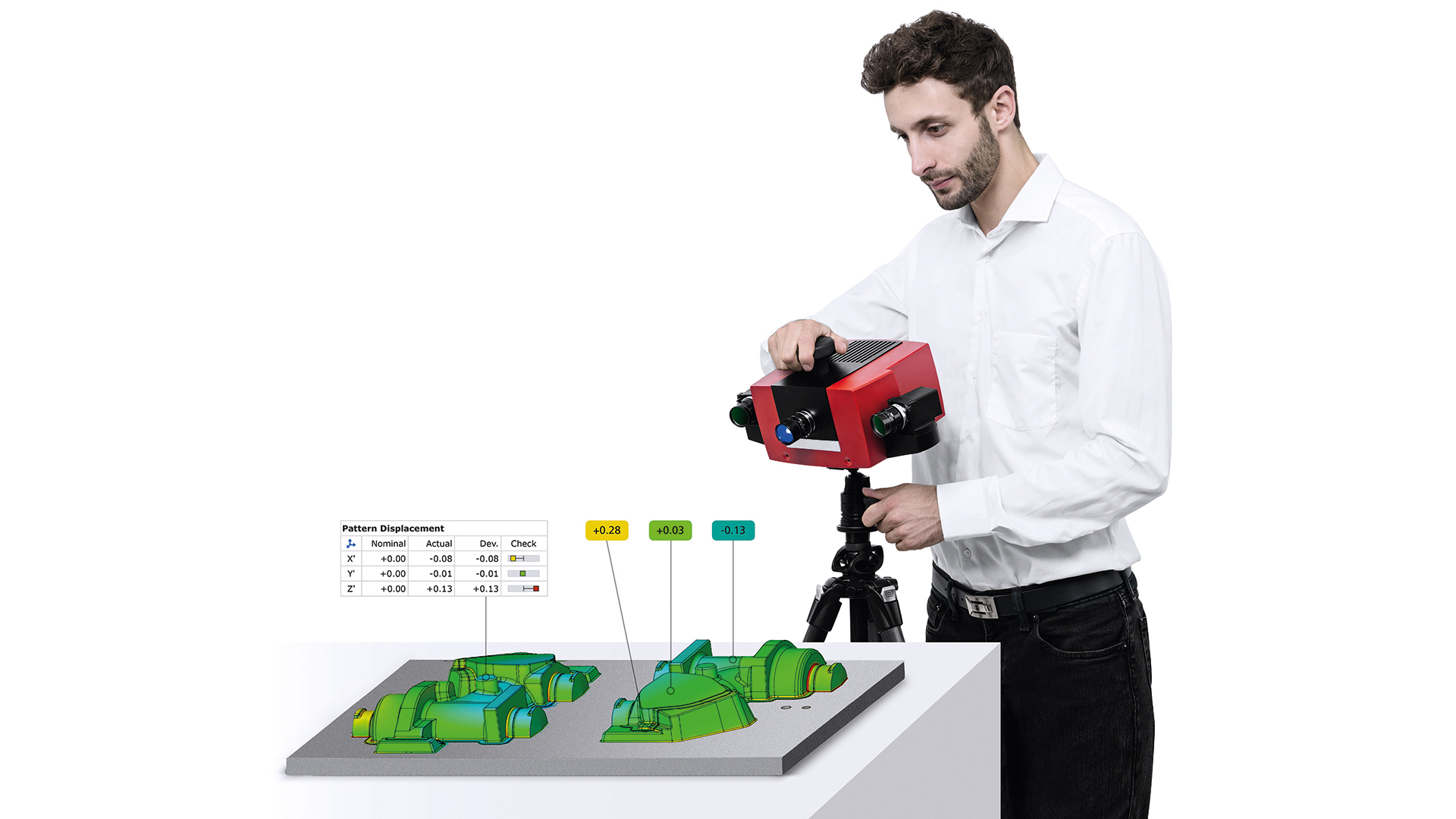

Comprensione

Ottieni una vista di insieme sulle dimensioni durante il processo produttivo.

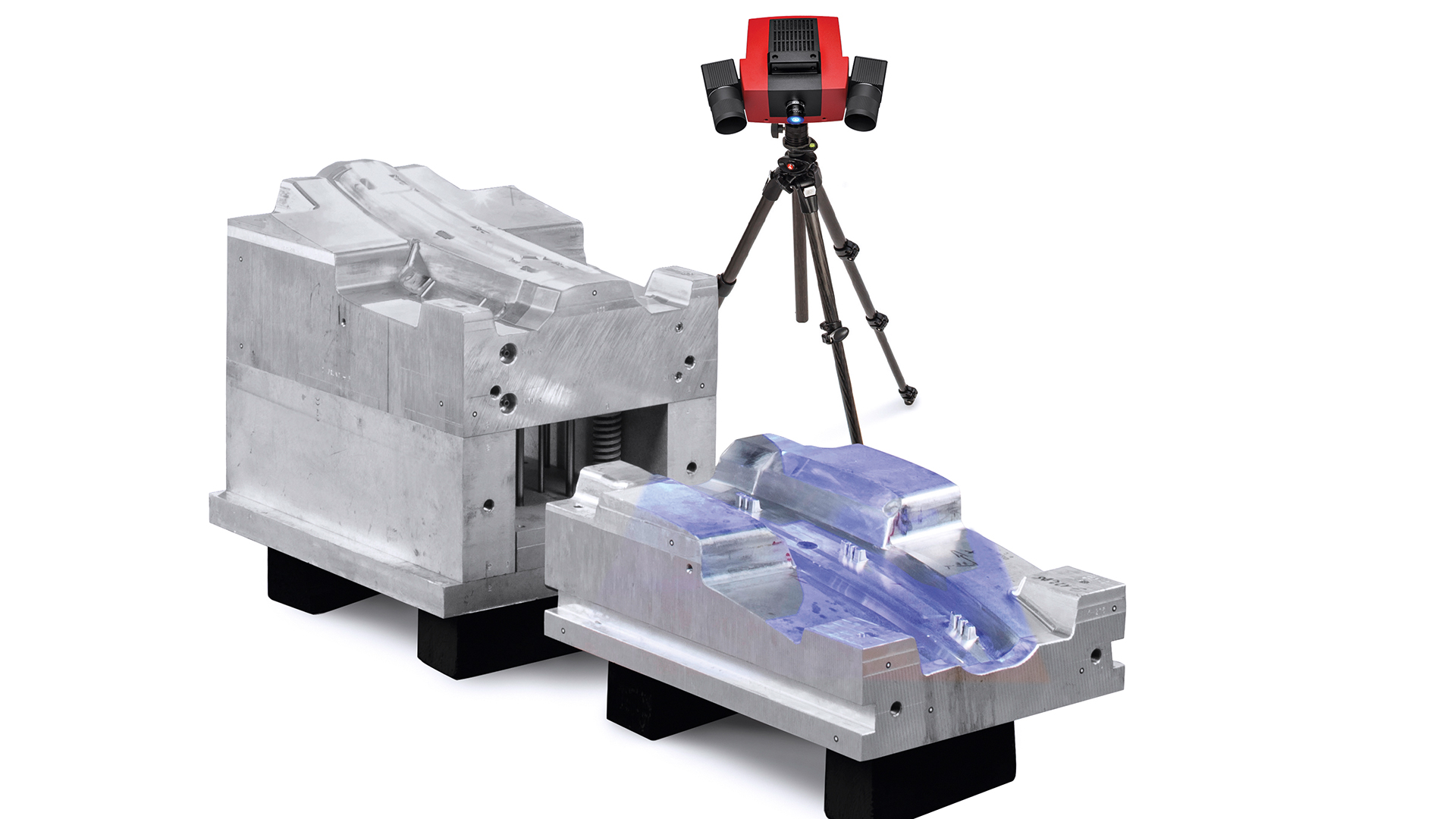

Inspect

Controlla gli stampi e i componenti rispetto al CAD o al disegno.

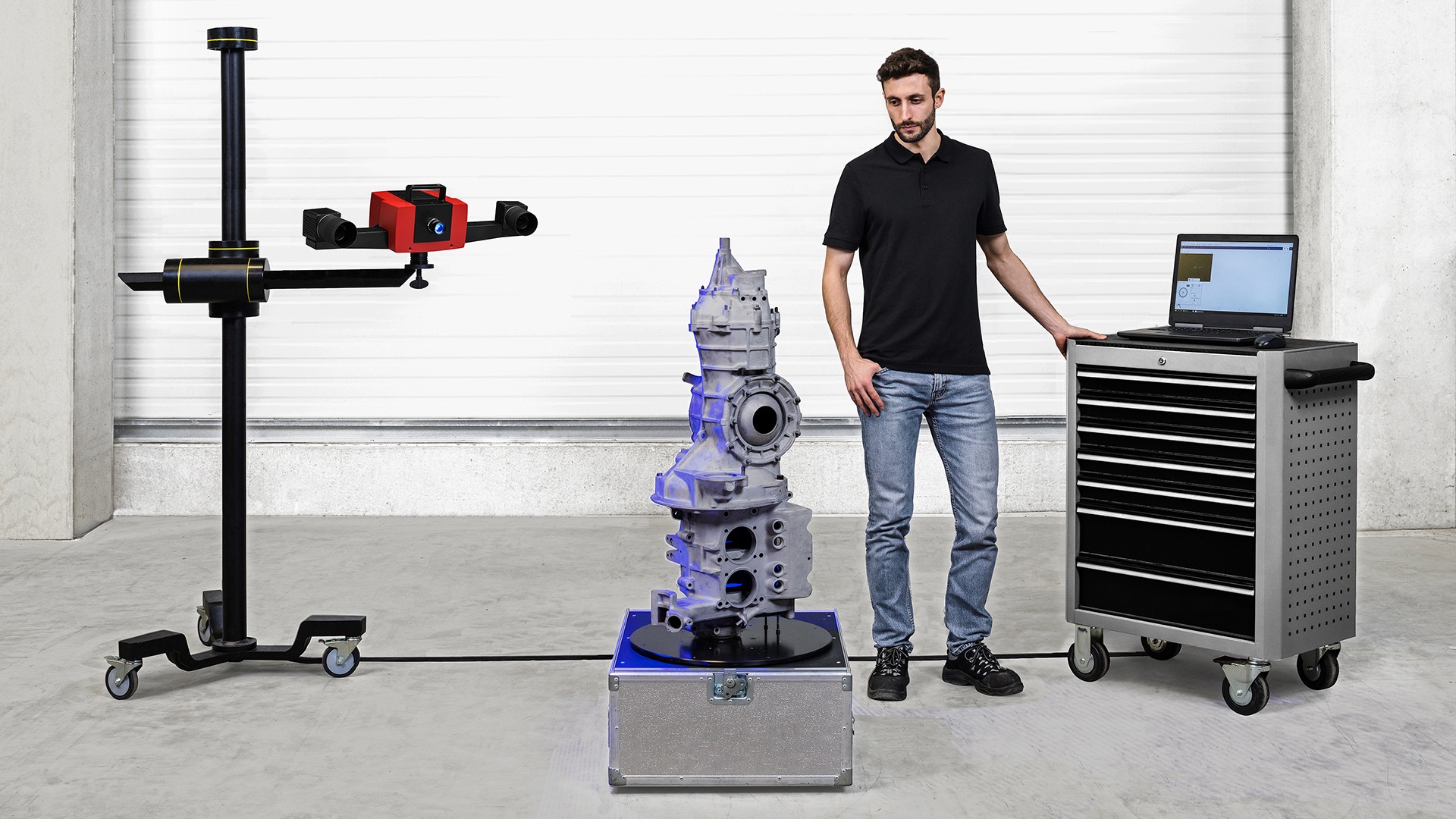

Reverse engineering

Crea gemelli digitali di parti

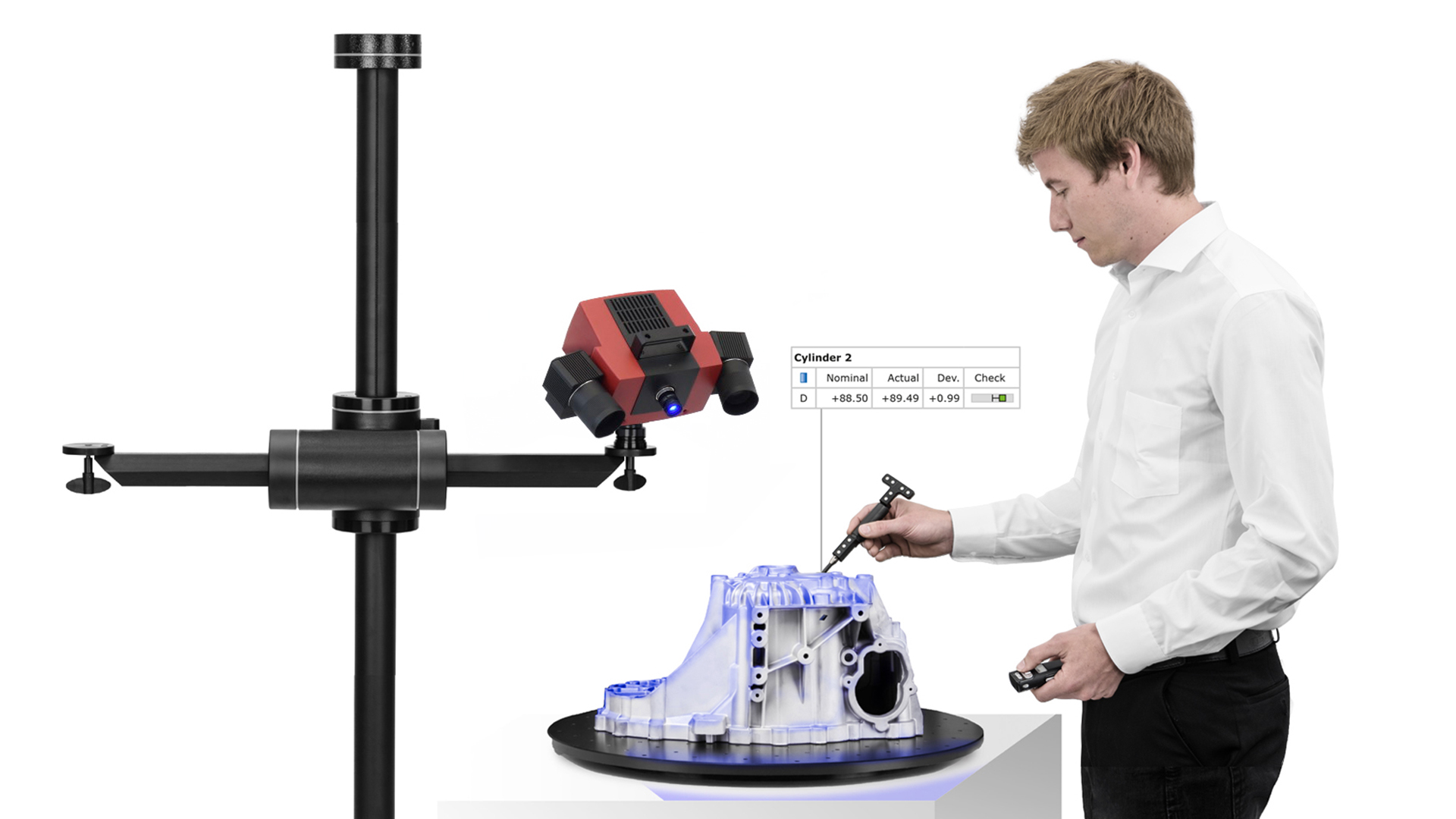

Scansione e sistema tastatore

Scansione, sistema tastatore e inseguimento in un unico sistema.
Ottimizza

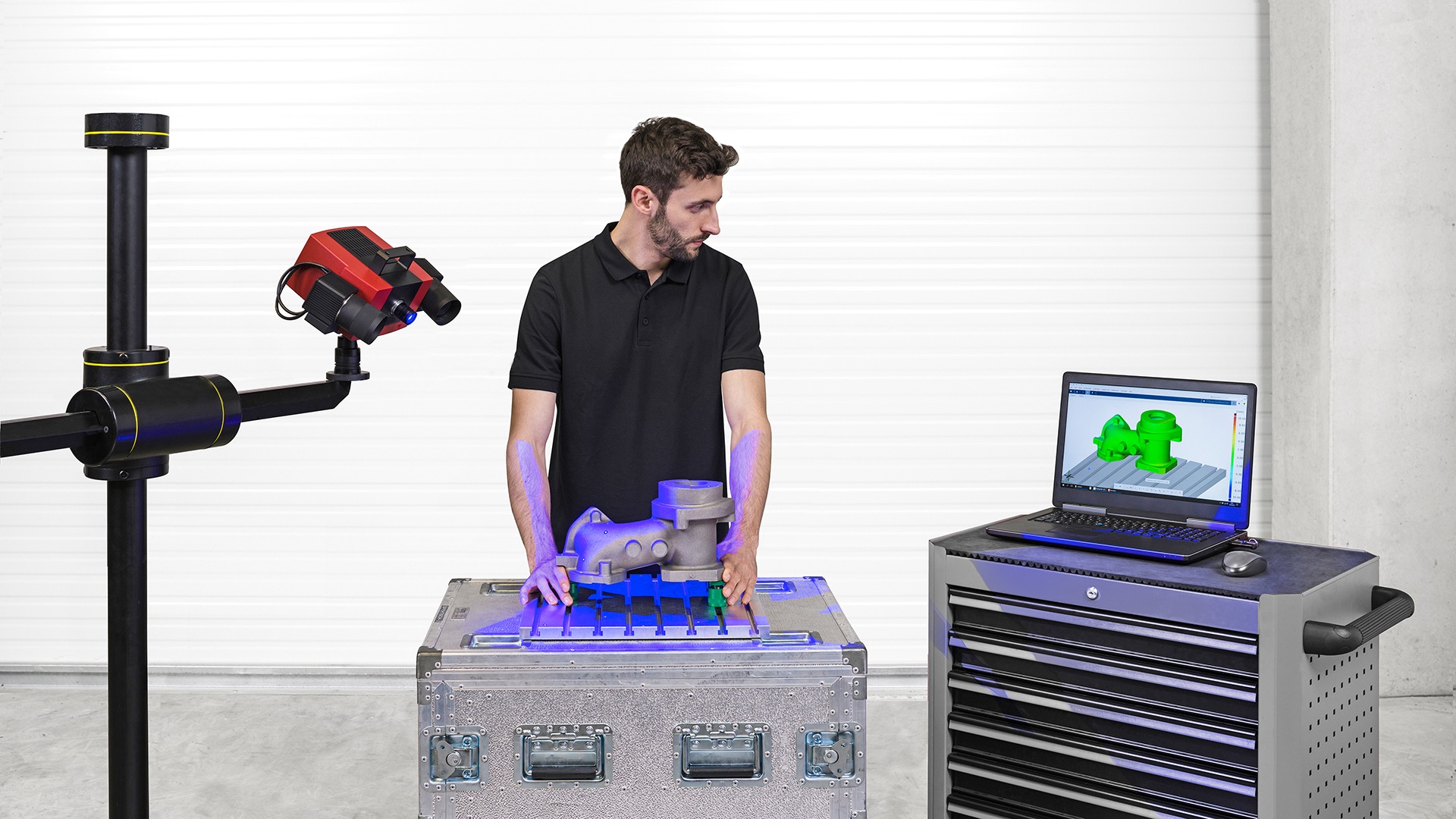

Allineamento dei componenti grazie alla tecnologia di inseguimento in tempo reale.
Beneficia di

Risultati a superficie intera ad alta risoluzione, sia per la scansione di oggetti piccoli che grandi.

Strumento di analisi efficace

ZEISS INSPECT offre una soluzione completa

Scansione, analisi e reportistica: Il software ti guida attraverso l’intero flusso di lavoro. Esame dei confronti nominale-effettivo e le tolleranze GD&T. Implementazione diretta delle correzioni necessarie grazie a risultati di facile comprensione. Utilizza ZEISS INSPECT per eseguire un’analisi globale, ricevere una reportistica completa e integrare i risultati delle misure nei processi esistenti.
