ZEISS ScanBox Serie 4
macchina di misura 3D

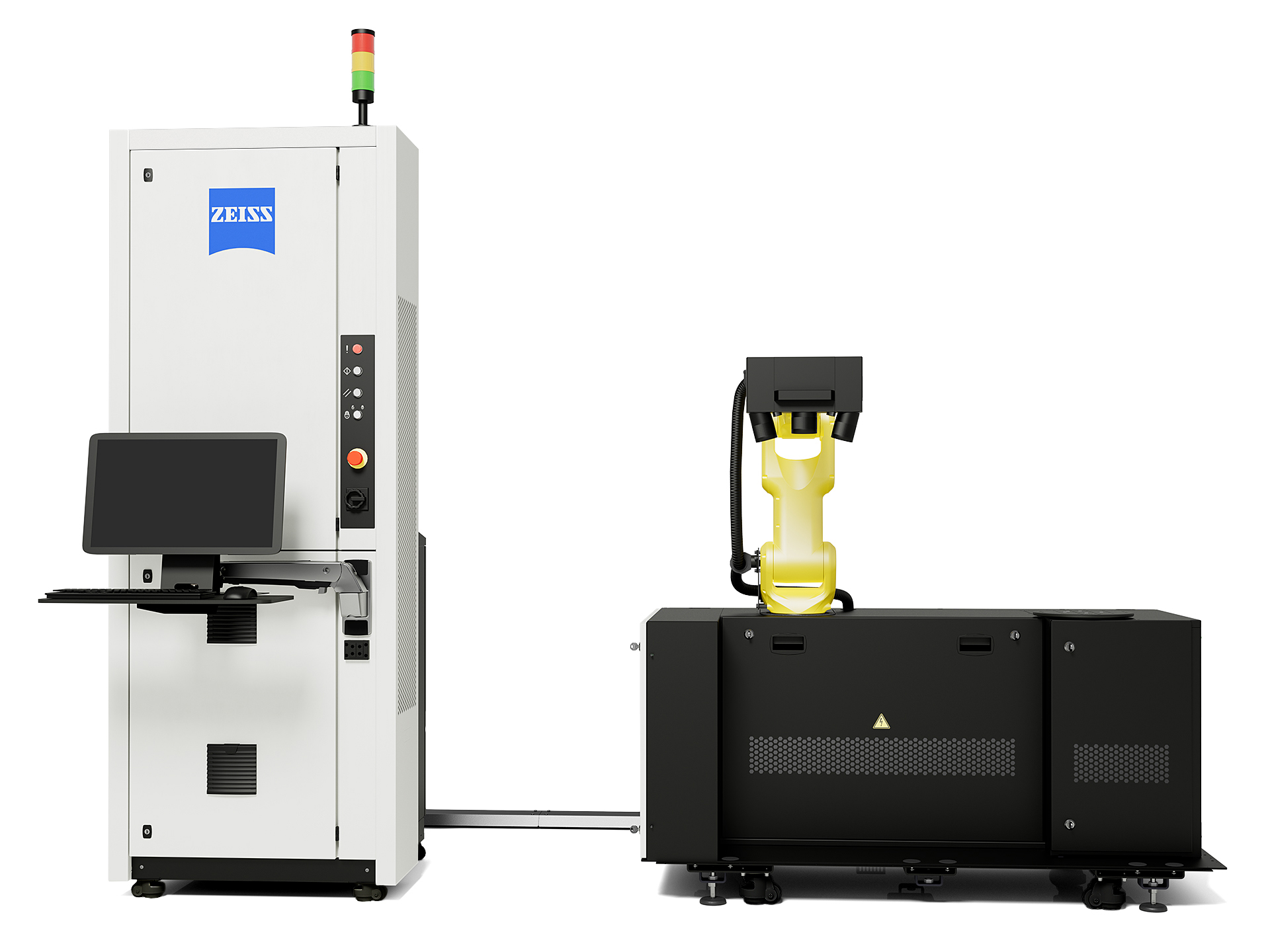

ZEISS ScanBox Serie 4

Sistema di misura stand-alone mobile per l’ambiente di produzione

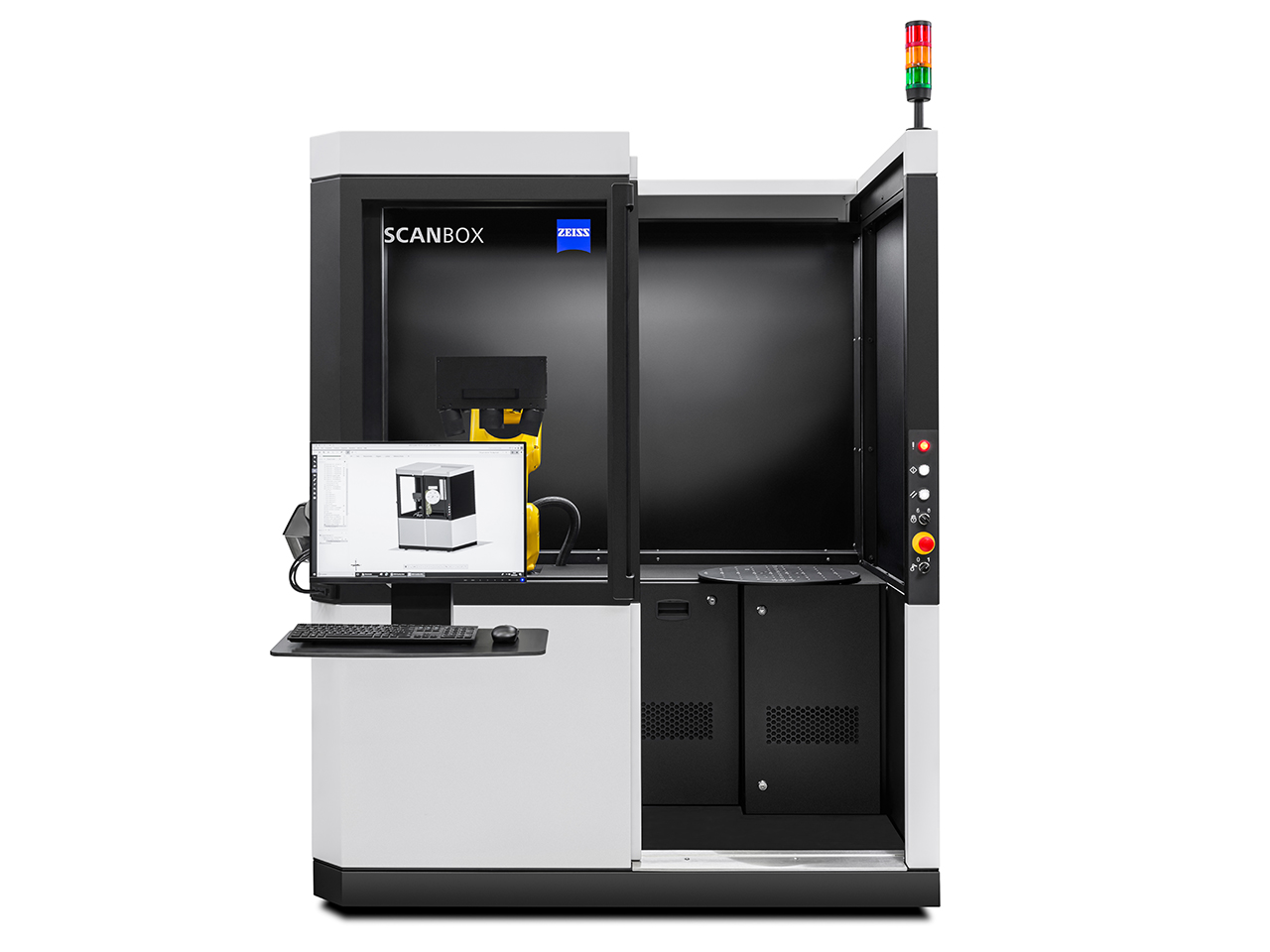

Con la macchina di misura ottica 3D ZEISS ScanBox 4105 è possibile ispezionare in modo rapido ed efficiente pezzi piccoli e complessi fino a 500 mm di dimensione. Il sistema compatto e mobile è pronto per l’uso immediato grazie al concetto di plug & play e può essere facilmente riposizionato se necessario. Tutti i processi di misura e le sequenze di analisi possono essere avviati direttamente dalla stazione operativa integrata. La speciale interfaccia utente - la Kiosk Interface - e la cella di misura virtuale (VMR) del software ZEISS INSPECT si occupano dell’intero controllo del processo.

  • Design compatto con ingombro ridotto
  • Analisi automatizzata di componenti piccoli e complessi
  • Funzionamento semplice con la semplice pressione di un pulsante

Pronto per l’uso immediato e facile da maneggiare

ZEISS ScanBox Serie 4 è la soluzione ideale per un efficiente controllo qualità dei tuoi pezzi ad iniezione e pressofusi, utensili o pezzi formati, stampati e piegati.

Plug & Play

Plug & Play

Macchina di misura 3D chiavi in mano

ZEISS ScanBox 4105 può essere collegato a qualsiasi presa di corrente standard: È sufficiente accendere la macchina di misura ottica 3D e avviare il programma di misura.

Funzionamento semplice

Funzionamento semplice

Controllo automatizzato dei processi con la semplice pressione di un tasto

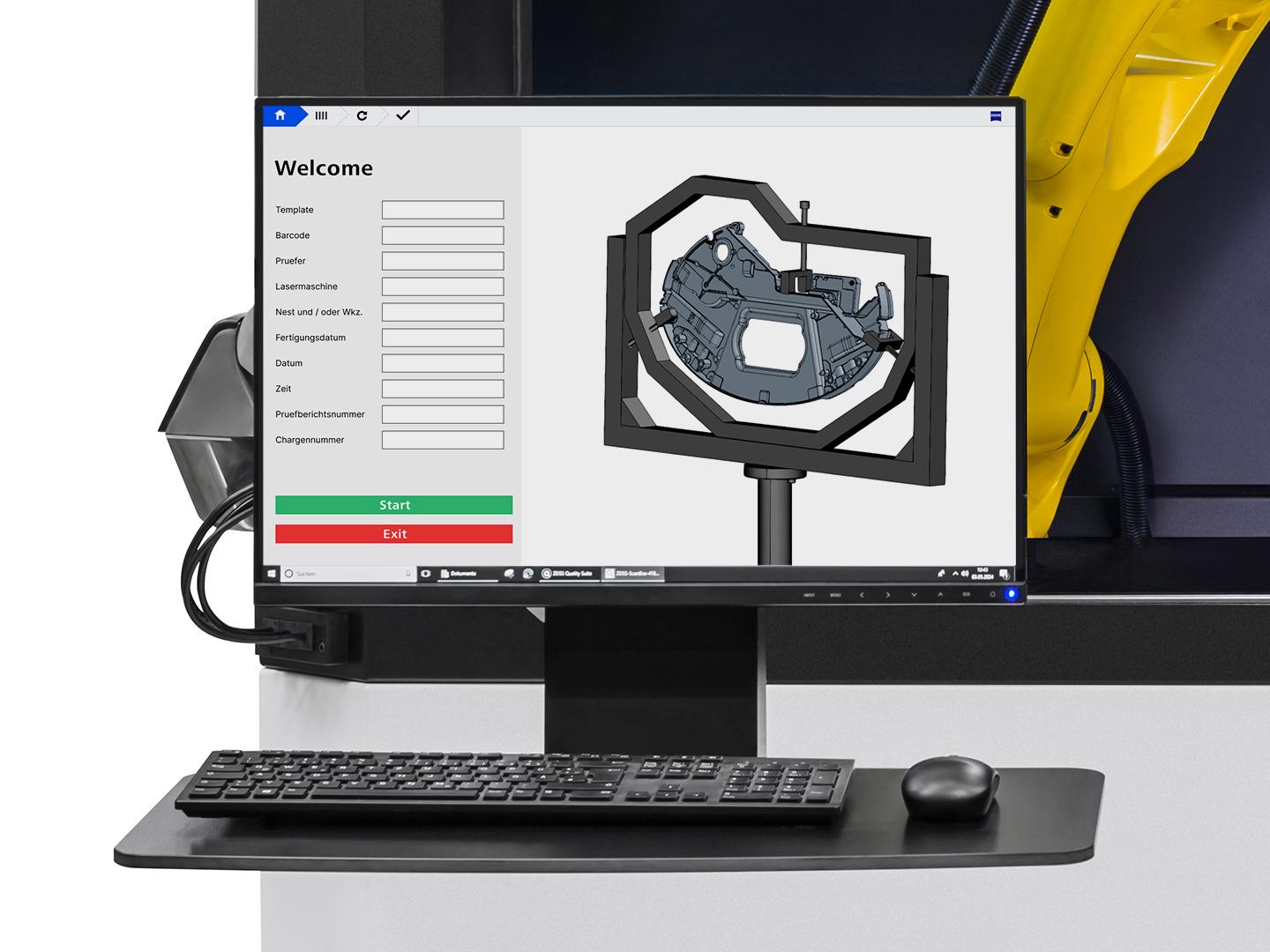

Programma e controlla la macchina di misura ottica 3D tramite una semplice interfaccia utente Kiosk Interface. I dipendenti dell’impianto non hanno bisogno di particolari conoscenze tecniche per utilizzarlo: Basta inserire il componente, selezionare il programma di misurazione e premere il pulsante di avvio.

Funzioni ergonomiche

Funzioni ergonomiche

Utilizzo in piedi o da seduti

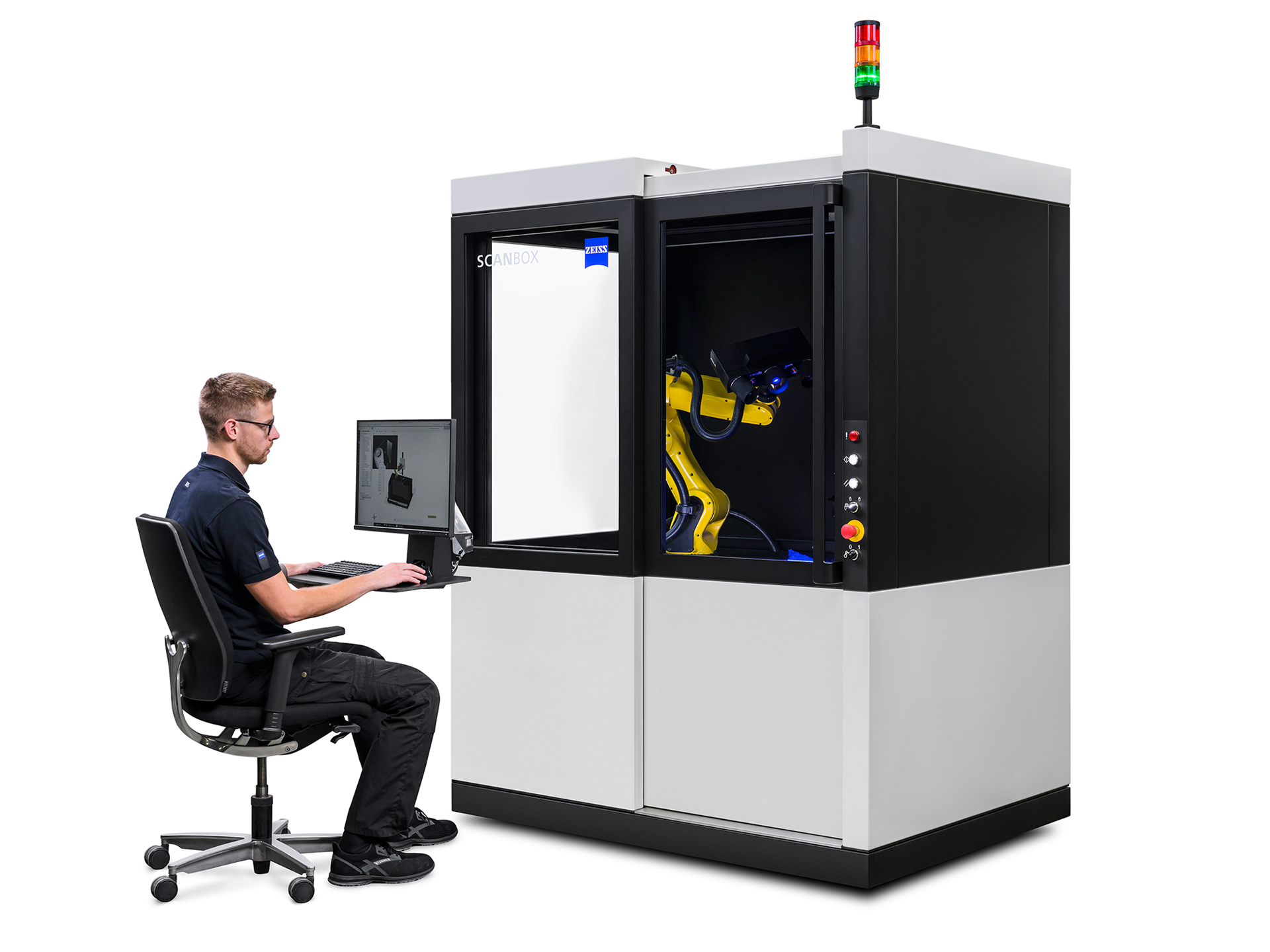

La stazione operativa flessibile offre diverse funzioni ergonomiche: Il braccio girevole integrato può essere regolato nella posizione desiderata, in modo che ZEISS ScanBox 4105 possa essere utilizzato in piedi o da seduti.

Caricamento automatizzato e analisi autonoma dei componenti

Caricamento automatizzato e analisi autonoma dei componenti

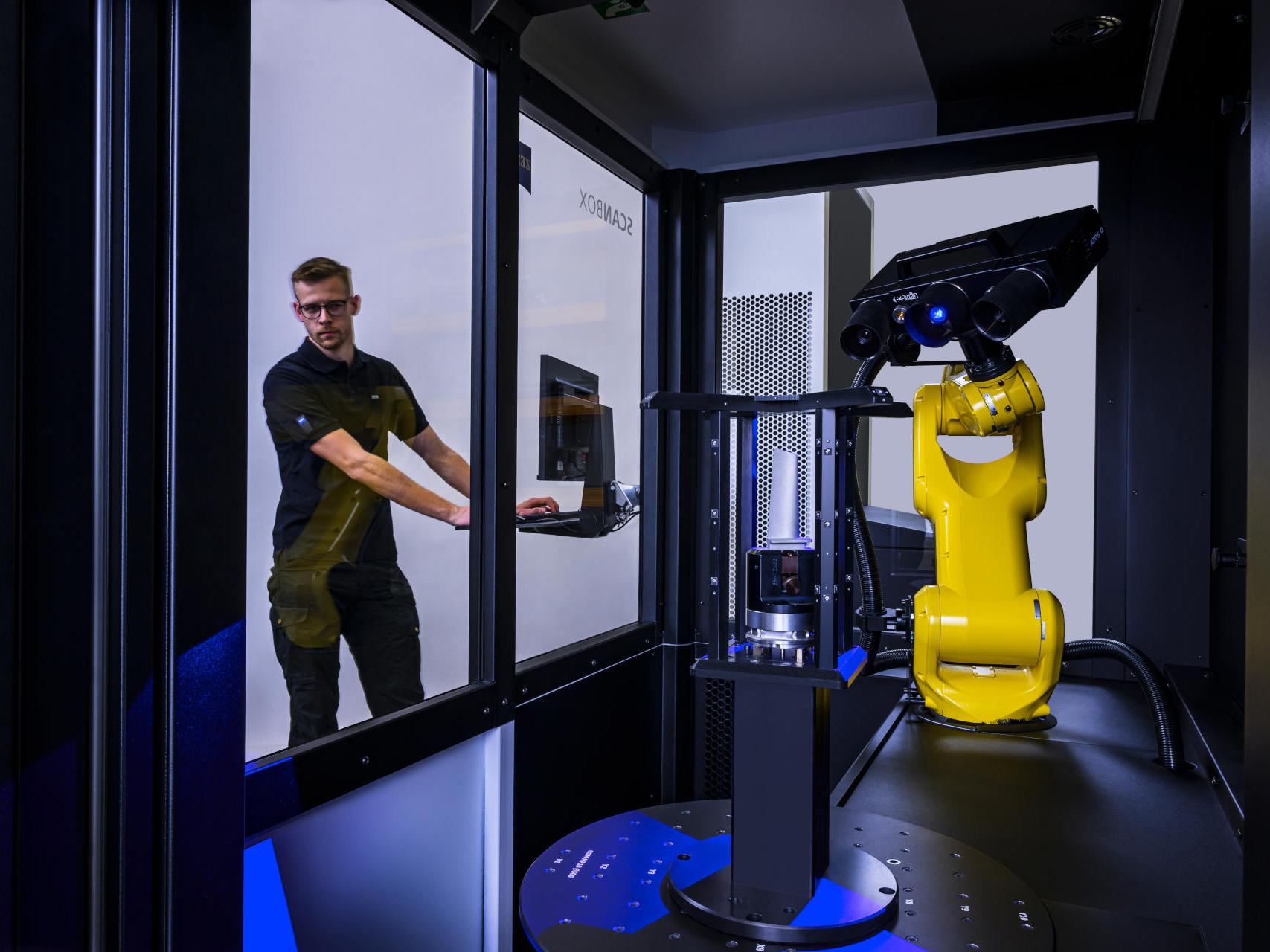

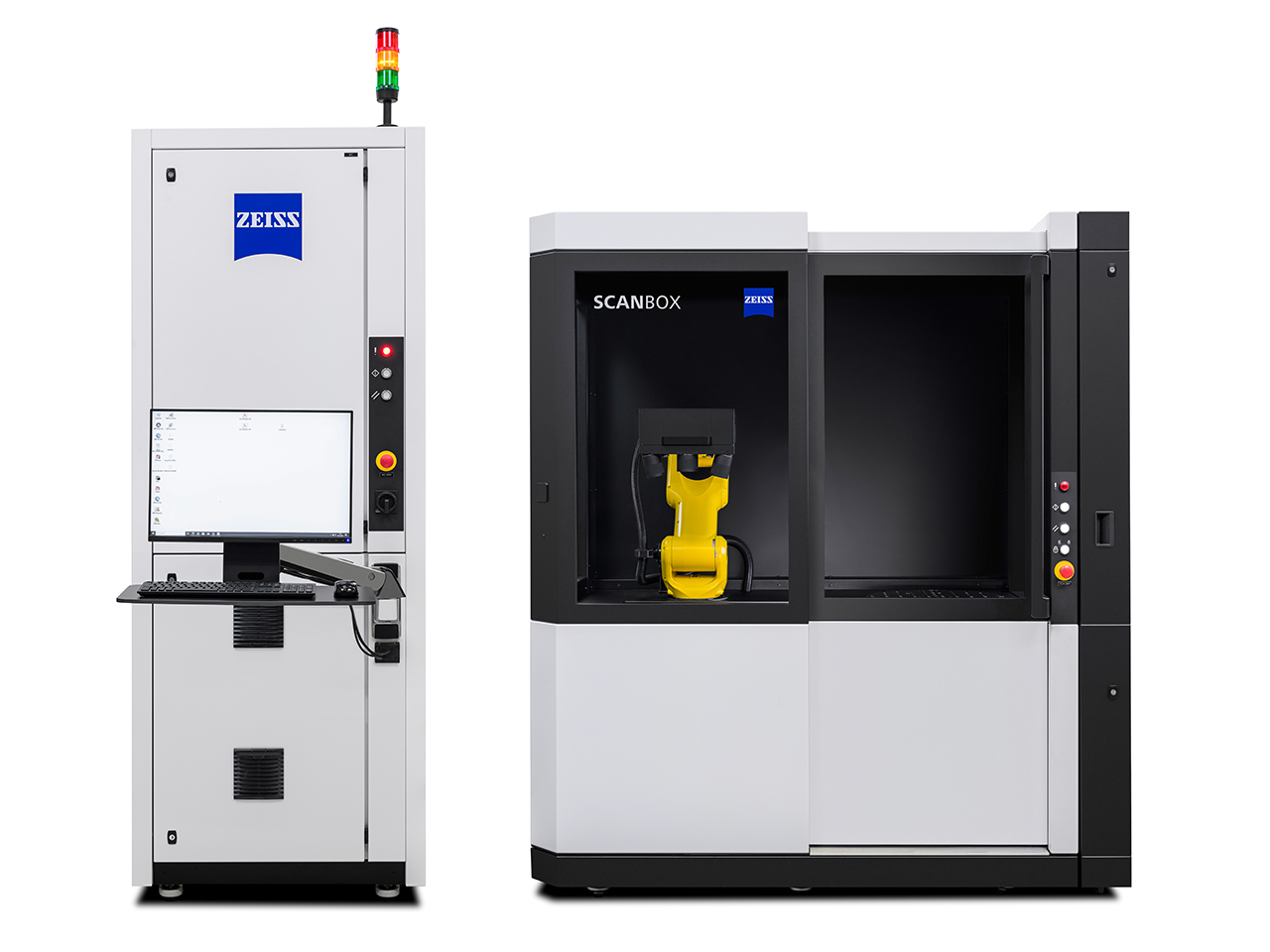

ZEISS ScanBox Serie 4 RC

ZEISS ScanBox Serie 4 RC (Remote Control) è una nuova macchina di misura ottica 3D con porta scorrevole motorizzata. I componenti da ispezionare vengono caricati automaticamente in ZEISS ScanBox Serie 4 RC da un robot o da un sistema di caricamento configurato individualmente e posizionati sul modulo della tavola rotante. Eliminando la necessità di posizionare manualmente i singoli campioni, il tempo richiesto si riduce significativamente, assicurando così una maggiore produttività nel controllo qualità.

Velocità e precisione

Velocità e precisione

ATOS Q soddisfa le esigenze metrologiche più elevate

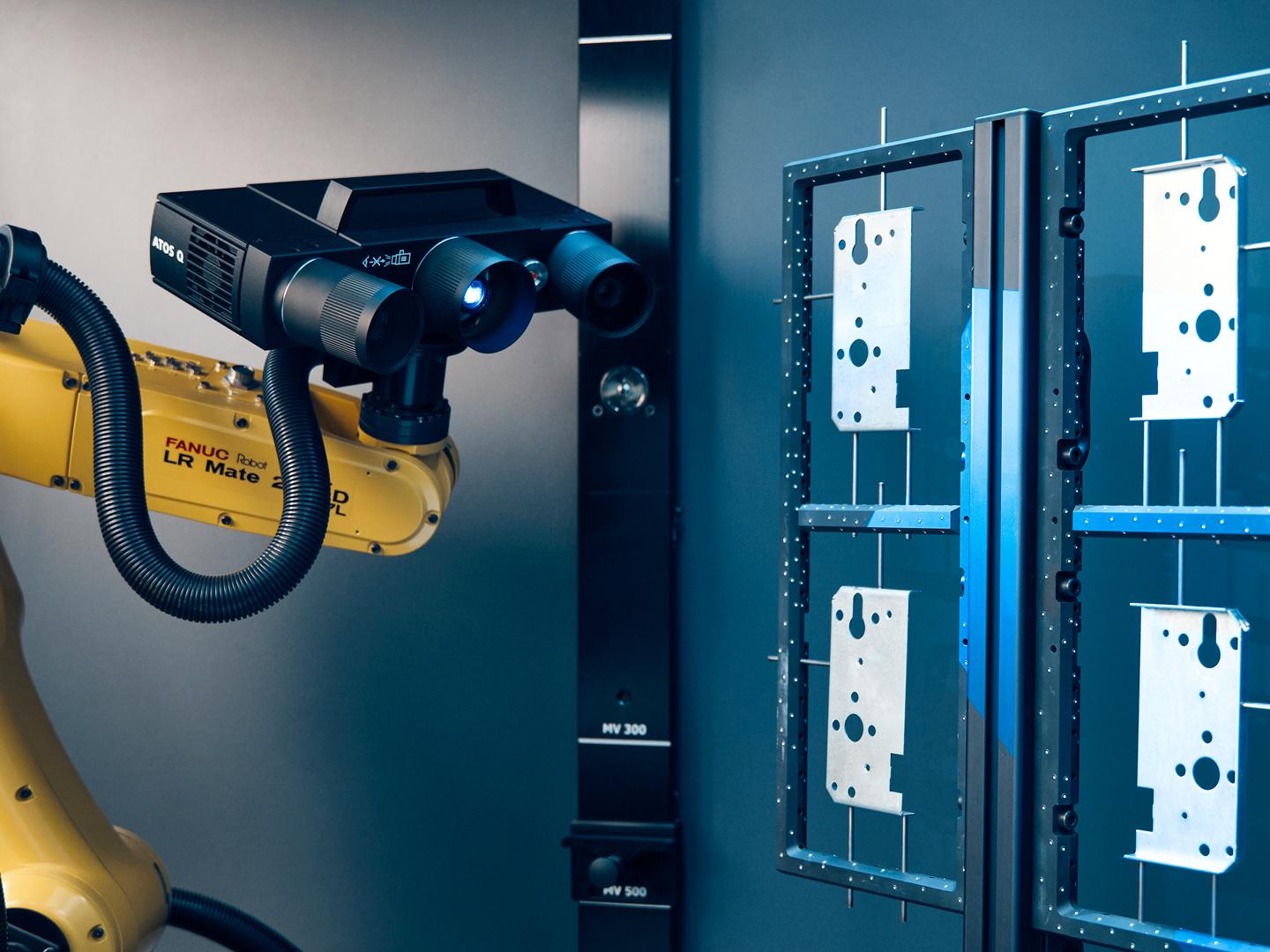

Il sensore ATOS Q integrato fornisce rapidamente informazioni sulla qualità con un elevato livello di dettaglio per le successive ispezioni e analisi. Utilizzando un sostegno multicomponente, è possibile eseguire diverse misurazioni in una sola volta, anche in modalità 24/7 se necessario: Ciò consente di aumentare la produttività, di produrre meno scarti e di standardizzare il controllo qualità.

Cella di misura virtuale

Cella di misura virtuale

Un ambiente reale in una simulazione virtuale

La virtual measuring room (VMR) è il software centrale di controllo e pianificazione delle misure per tutti gli elementi della macchina di misura ottica 3D. Offre la rappresentazione funzionale di un ambiente di misura reale in una simulazione virtuale. La VMR è costituita da un robot con un sensore, dalla programmazione, compresa la cinematica dei percorsi del robot, dal pezzo e dal piano di misura. Grazie alla VMR, l’operatore non ha bisogno di particolari conoscenze robotiche. Tutti i movimenti del robot vengono simulati nella cella di misura virtuale prima dell’esecuzione e controllati per verificarne la sicurezza.

Efficace strumento di analisi

Efficace strumento di analisi

ZEISS INSPECT offre una soluzione completa

Scansione, analisi e reportistica: Valuta i confronti nominali/effettivi e GD&T. Implementa direttamente le correzioni necessarie grazie a risultati di facile comprensione. Con ZEISS INSPECT è possibile eseguire analisi complete, ricevere reportistica completa e integrare i risultati delle misure nei processi esistenti.

  • La modalità asincrona consente di valutare il primo campione mentre le altre parti sono ancora in fase di scansione.

    Markus Sporer Responsabile qualità, Gruppo Hirschvogel
  • ScanBox ci permette di digitalizzare un pezzo completo in poco tempo per creare GD&T, nonché sezioni o confronti in falsi colori per determinare le varie dimensioni del disegno.

    Marcel Nickel Esperto di metrologia ottica, Buderus Guss
  • ScanBox ci supporta nello sviluppo di un processo di lavorazione: Questo ci permette di configurare la macchina in modo ottimale e di diventare più efficienti nella produzione di pezzi precisi.

    Vincent Vachon Responsabile dello sviluppo commerciale, A7 Integration

Scarica le informazioni



Dati tecnici

Dimensioni

1700 x 1200 x 2420 mm

Alimentazione elettrica

Standard, 100 - 240 V (monofase, 16 A)

Dimensioni max. componente

Ø 500 mm

Peso max. componente

100 kg

Larghezza di apertura

680 mm

Compatibilità sensore

ATOS Q
