ATOS ScanBox Serie 6

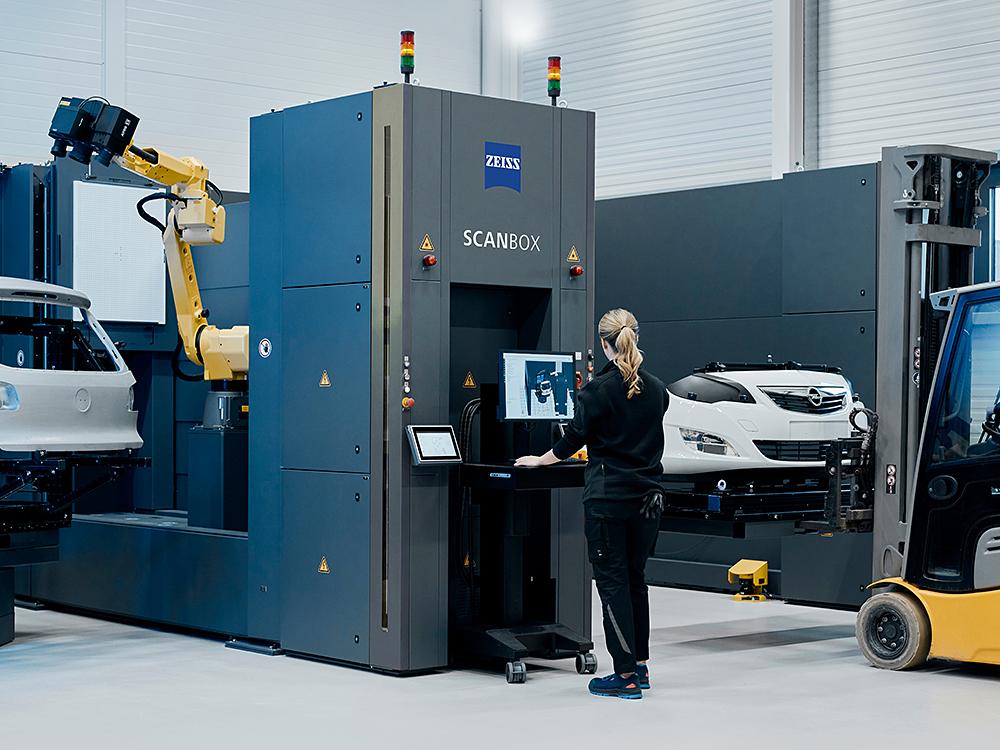

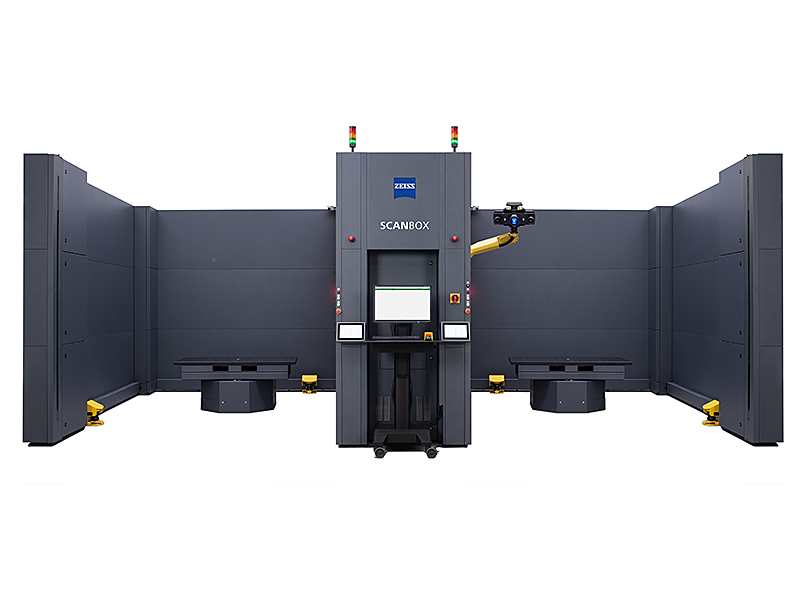

Con la macchina di misura ottica 3D ATOS ScanBox 6235, è possibile aumentare la produttività, grazie a due aree di lavoro che possono essere gestite in modo indipendente l’una dall’altra. Puoi posizionare i tuoi pezzi, come porte, portelloni o moduli batteria con dimensioni fino a 3500 mm e un peso massimo di 5000 kg, in entrambe le aree di lavoro o su tavole rotanti. Le porte automatiche consentono un funzionamento sicuro all’interno di entrambe le aree.

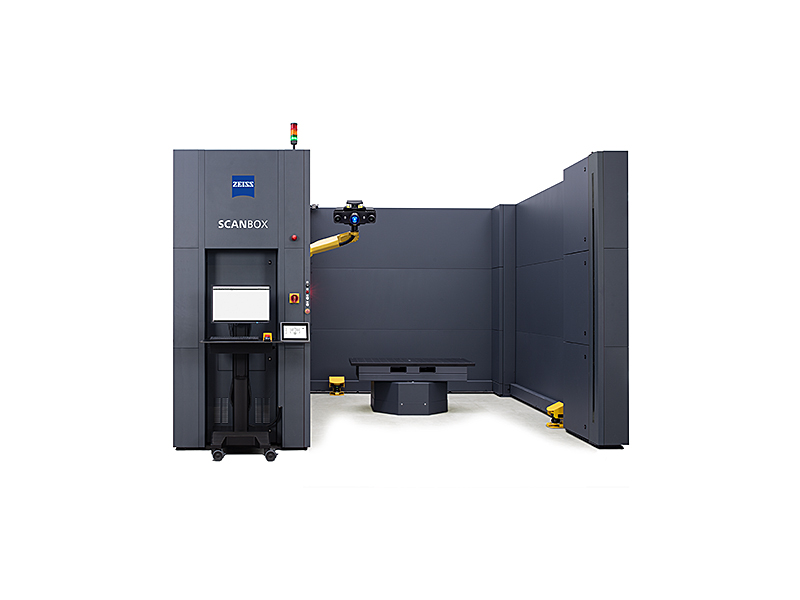

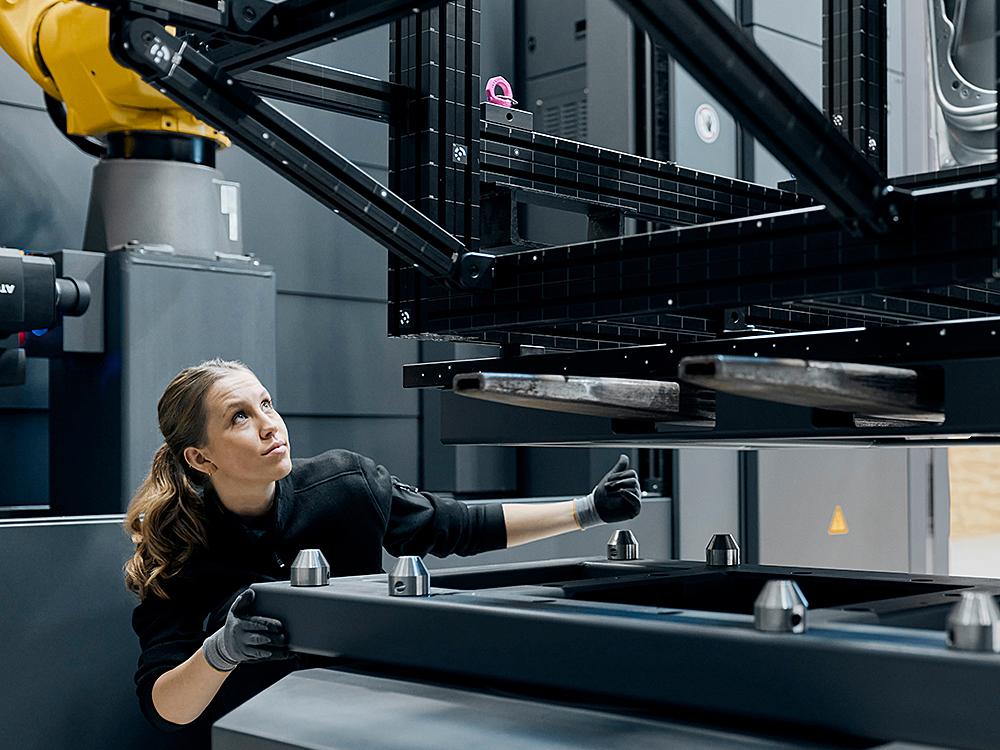

Aree di ingresso ampie permettono di utilizzare facilmente macchine di movimentazione come gru, elevatori a forche o transpallet. I pezzi appesi possono essere misurati più rapidamente con ATOS ScanBox 6135 e 6235 con un dispositivo per più pezzi, poiché non è necessario cambiare il dispositivo di misura. Il dispositivo per più pezzi può essere facilmente posizionato tramite l’interfaccia uomo-macchina (HMI), consentendo di cambiare i pezzi appesi dalla parte anteriore.

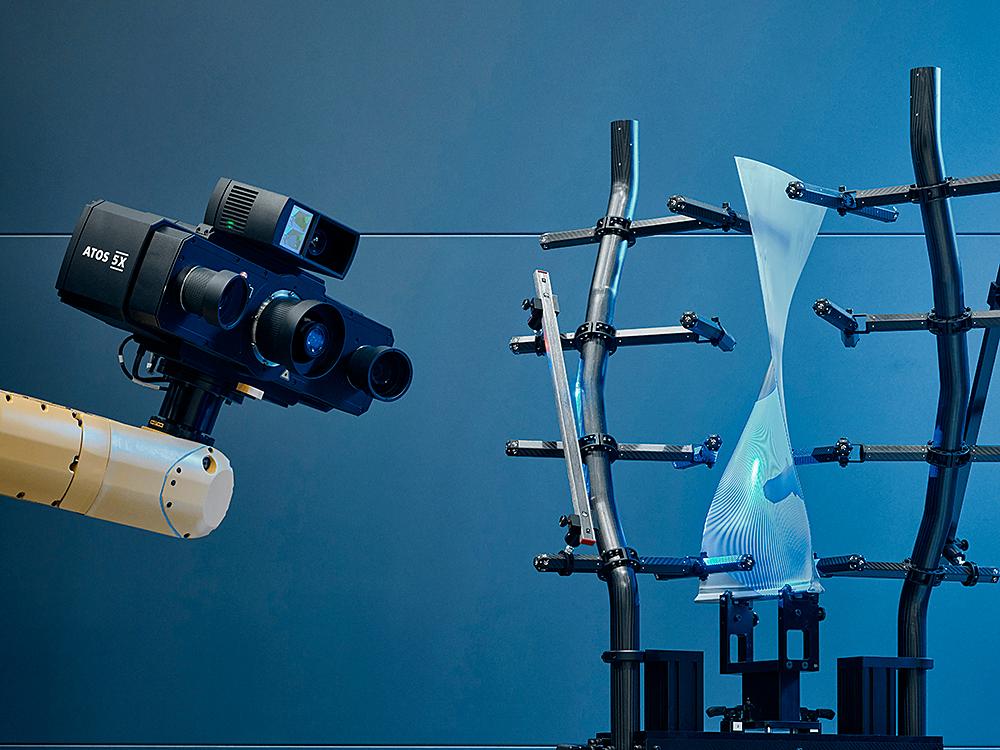

Grazie all’avanzata tecnologia della fotocamera, alla potente fonte luminosa e al software ad alte prestazioni, ATOS 5 raggiunge un nuovo livello di prestazioni, soprattutto nella misurazione di superfici lucide e scure, strutture sottili e bordi. La tecnologia accelera il tempo di misura totale, fornendo allo stesso tempo dati di misura 3D precisi. ATOS 5X impiega il Laser Light Compressor integrato per generare una luce ultraintensa. Ciò consente di misurare campi fino a 1000 mm con tempi di esposizione molto brevi.

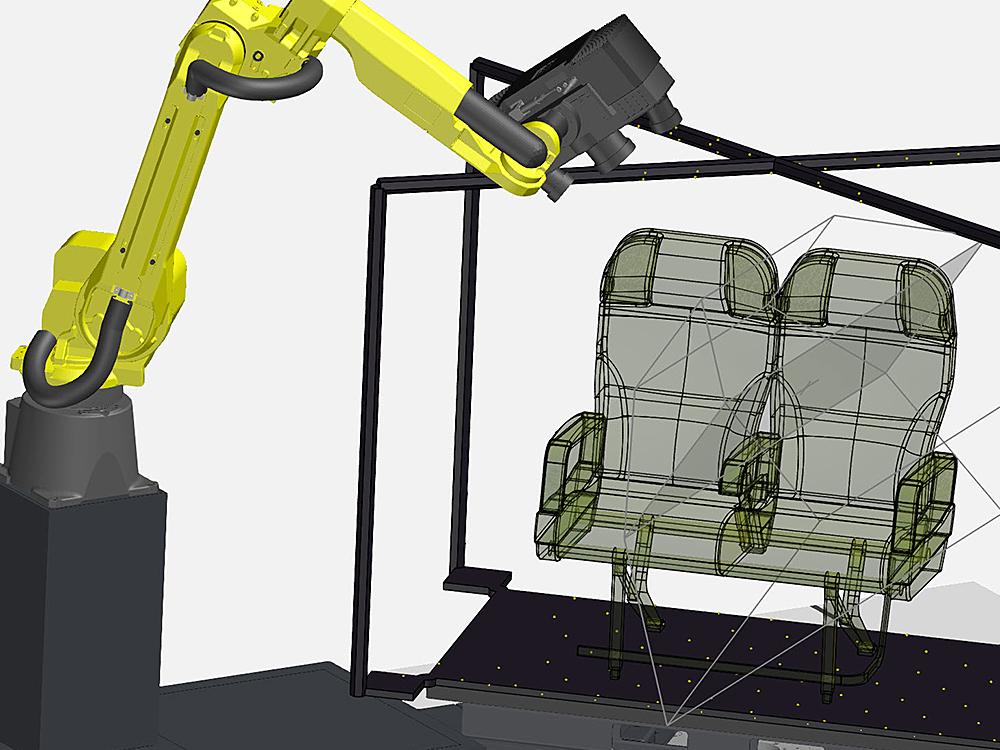

La virtual measuring room (VMR) è il software centrale di controllo e pianificazione delle misure per tutti gli elementi della macchina di misura ottica 3D. Offre la rappresentazione funzionale di un ambiente di misura reale in una simulazione virtuale. La VMR è costituita da un robot con un sensore, dalla programmazione, compresa la cinematica dei percorsi del robot, dal pezzo e dal piano di misura. Grazie alla VMR, l’operatore può lavorare con il sistema senza disporre necessariamente di conoscenze specifiche di programmazione. Tutti i movimenti del robot vengono simulati e controllati per verificarne la sicurezza nella cella di misura virtuale prima dell’esecuzione.
