ZEISS ScanBox Serie 5 RC

Caricamento automatizzato e analisi autonoma dei pezzi

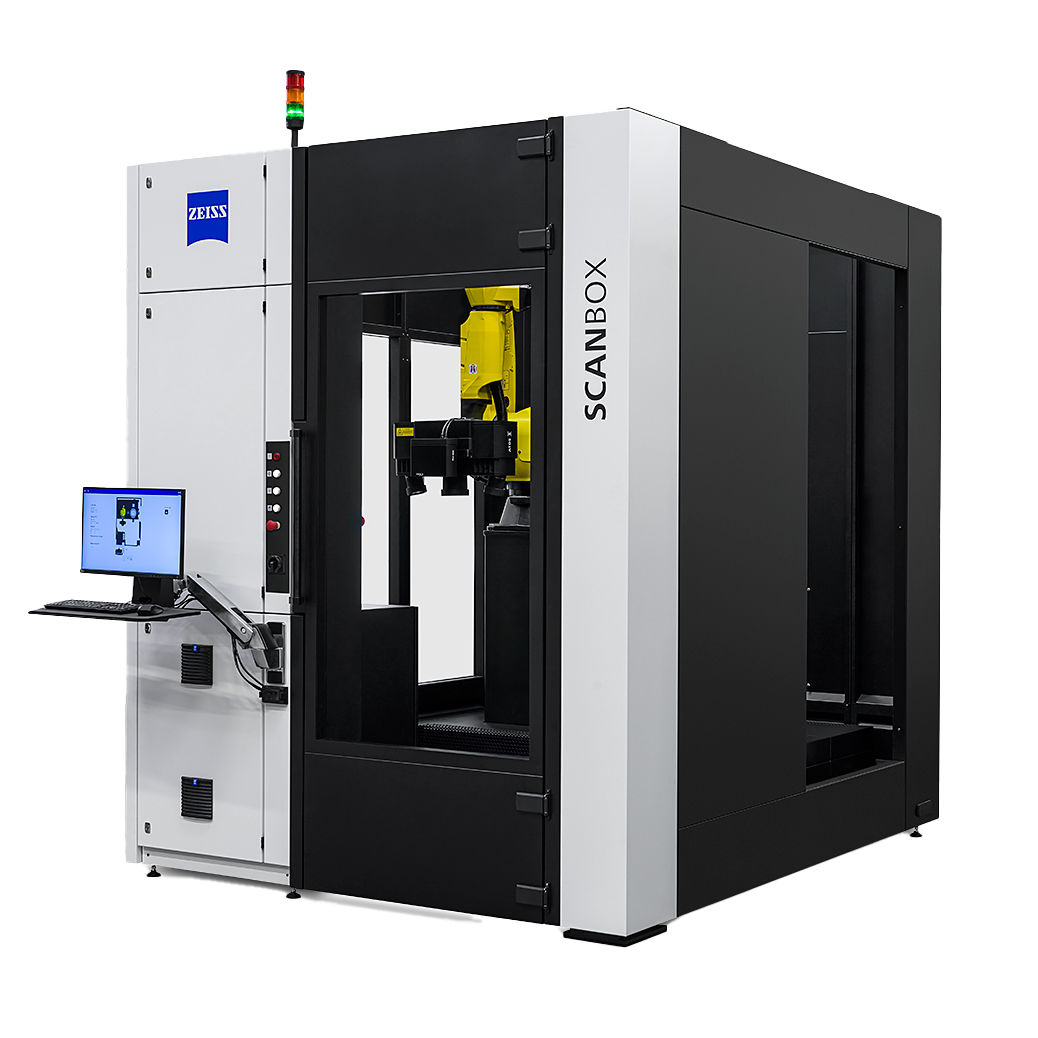

ZEISS ScanBox Series 5 RC (con comando remoto) è una macchina di misura ottica con porta scorrevole motorizzata. Grazie al robot o al sistema di caricamento customizzato, è possibile caricare automaticamente componenti quali profili alari, componenti fissati o strumenti in ZEISS ScanBox Series 5 RC e posizionarli sul modulo tavola rotante. Non dovendo caricare i singoli componenti manualmente, si riducono notevolmente i tempi richiesti per il controllo qualità.

Alta produttività e alta ripetibilità
Procedure di misura precise e comparabilità ottimale
Massimo utilizzo della macchina e processi ottimizzati


      Controllo qualità e monitoraggio di serie relativi alla produzione

    Il funzionamento automatizzato aumenta le possibilità di utilizzo della macchina, accelera i cicli di misura e permette di ottimizzare l’impiego del personale. ZEISS ScanBox Serie 5 RC è disponibile in due varianti di modello concepite appositamente per le applicazioni che necessitano un elevato grado di integrazione e rendimento. Grazie all’ingombro ridotto, il sistema può essere integrato comodamente in qualsiasi linea produttiva.

Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

Alta produttività e alta ripetibilità

Procedure di misura precise e comparabilità ottimale

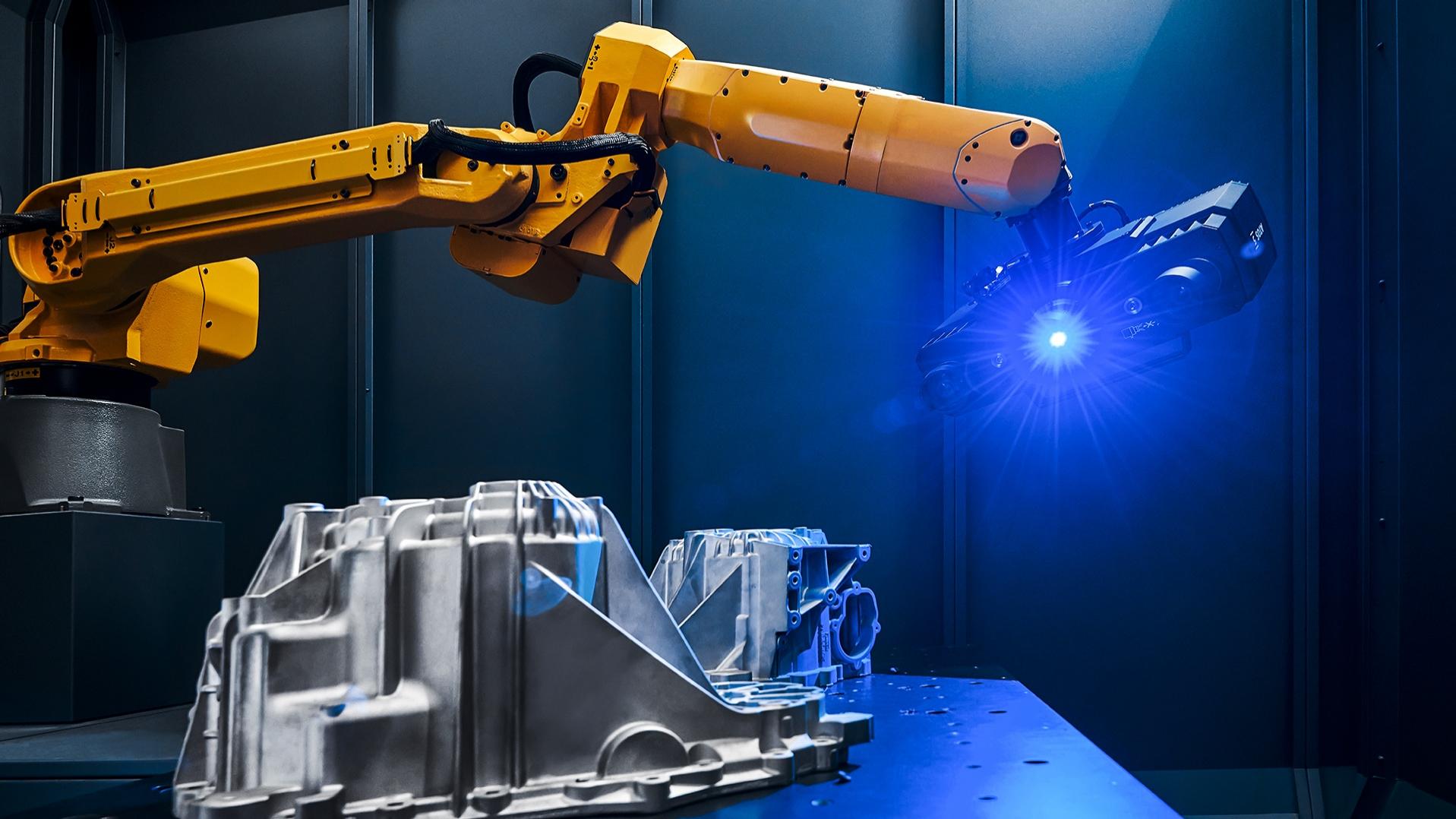

Il controllo qualità durante la produzione in serie è incentrato sul monitoraggio del processo di produzione, riducendo gli scarti e minimizzando le necessità di rilavorazione. La macchina di misura ottica ZEISS ScanBox Serie 5 RC è la soluzione ideale a questo scopo. Le coordinate effettive dei componenti in serie create interamente in 3D con il sensore ATOS 5 vengono confrontate direttamente con il modello CAD o con le specifiche partendo dal piano di misura. Puoi creare i report di analisi direttamente presso il tuo stabilimento produttivo ed esportarli nei sistemi di controllo statistico del processo.

Massimo utilizzo della macchina e processi ottimizzati

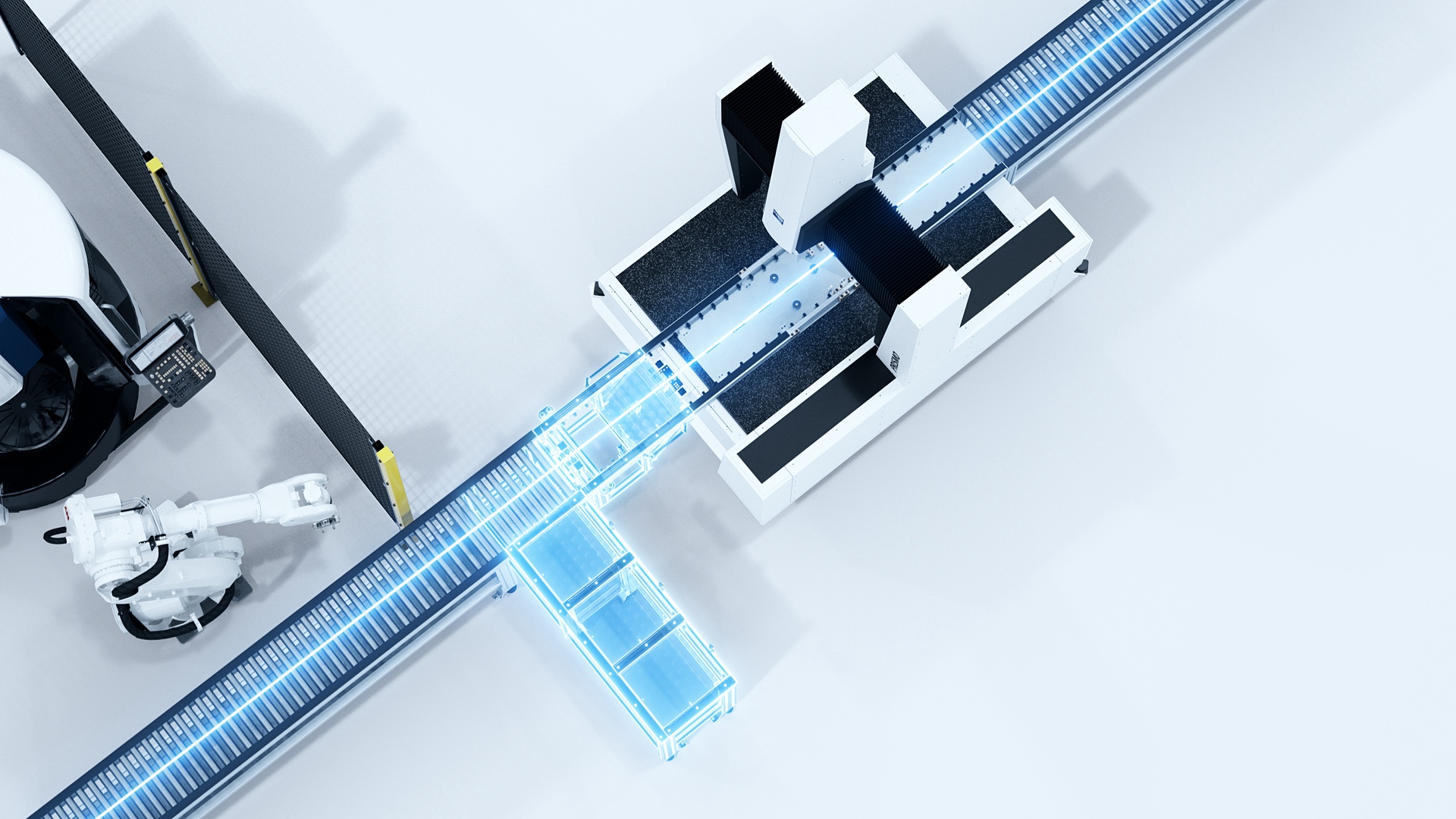

Se vuoi sfruttare al massimo il potenziale della ZEISS ScanBox Series 5 RC, puoi combinare la macchina di misura ottica con un sistema di alimentazione e caricamento ZEISS. ZEISS Integration Series ti permette di automatizzare il caricamento dei componenti impedendo così tempi di inattività. Sia il flusso dei componenti che i tempi di esercizio migliorano.

Tecnologia di automazione con sistema di caricamento con magazzino

L’integrazione di un sistema di caricamento con magazzino permette di aumentare i tempi di ciclo e ridurre l’impiego del personale: il sistema infatti è in grado di eseguire autonomamente misurazioni per un massimo di 11 ore. Il sistema di caricamento con magazzino viene impilato manualmente in caso di batch di parti quali le pale delle turbine. Ogni dispositivo di fissaggio è contrassegnato con un chip RFID univoco per l’identificazione chiara. Sulla base delle informazioni acquisite viene selezionato automaticamente il programma di misura adatto. Una volta eseguita l’analisi, il componente viene restituito automaticamente.

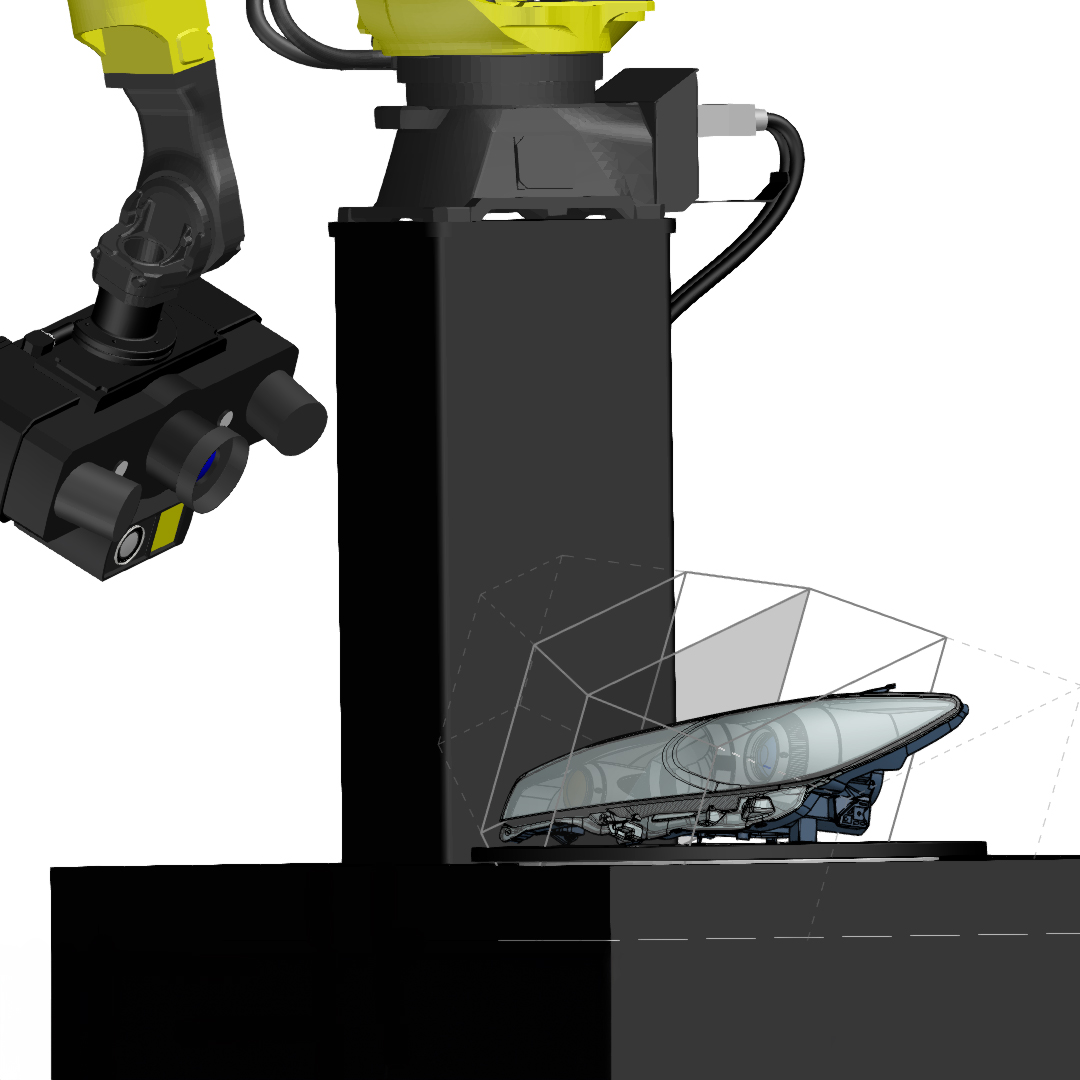

Cella di misura virtuale nel software per la metrologia 3D

Sala di misurazione virtuale in ZEISS INSPECT

La Virtual Measuring Room (VMR) è il software centrale di controllo e pianificazione delle misure per tutti gli elementi delle macchine di misura ottiche 3D. Rappresenta l’ambiente reale in una simulazione virtuale. La VMR è costituita da un robot con un sensore, dalla programmazione, compresa la cinematica dei percorsi del robot, dal pezzo e dal piano di misura. Grazie alla VMR, l’operatore non ha bisogno di particolari conoscenze robotiche. Tutti i movimenti del robot vengono simulati nella cella di misura virtuale prima dell’esecuzione e controllati per verificarne la sicurezza.

Per saperne di più

Informazioni tecniche

	ZEISS ScanBox 5110 RC	ZEISS ScanBox 5120 RC
Dimensioni	2200 x 2850 x 3050 mm	3600 x 3550 x 3050 mm
Alimentazione elettrica	200-500 V (trifase, 16 A)	200-500 V (trifase, 16 A)
Dimensioni max. pezzo	Ø 1000 mm	Ø 2000 mm
Peso max. componente	2000 kg	2000 kg
Ingresso	Porta scorrevole con interruttore di sicurezza	Porta scorrevole con interruttore di sicurezza
Larghezza di apertura della porta scorrevole	1000 mm	1350 mm
Sistema di caricamento	Automatizzato mediante porta scorrevole motorizzata o manualmente tramite la porta di sicurezza	Automatizzato mediante porta scorrevole motorizzata o manualmente tramite la porta di sicurezza
Compatibilità sensore	ATOS 5 for Airfoil, ATOS 5¹	ATOS 5 for Airfoil, ATOS 5¹

¹Verifica della configurazione necessaria
