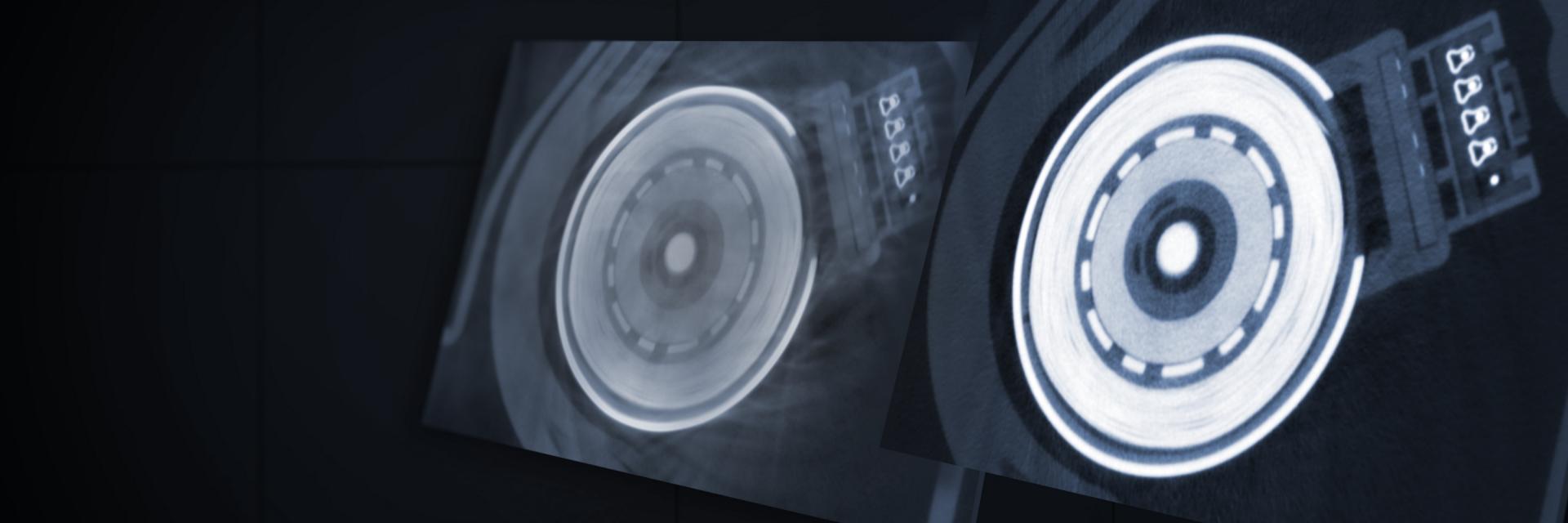

ZEISS scatterControl

Eccezionale qualità delle immagini CT

La soluzione hardware per una qualità d’immagine ottimizzata

Il modulo ZEISS scatterControl migliora significativamente la qualità dell’immagine e riduce al minimo gli artefatti da diffusione delle scansioni CT. Questi miglioramenti facilitano le successive fasi di gestione e valutazione dei dati per i pezzi adatti, con il risultato di una determinazione ancora più accurata della superficie e dell’analisi dei difetti. Il prodotto è ideale per pezzi molto voluminosi e densi, come parti metalliche prodotte mediante processo additivo e parti fuse in alluminio, anche con inserti in acciaio, nonché per altri assemblaggi contenenti materiali più densi.

Il modulo è disponibile per ZEISS METROTOM 1500 225kV G3, come soluzione retrofit o come parte dell’acquisto di un nuovo sistema. Aggiorna subito il tuo sistema con ZEISS scatterControl e beneficia di una qualità d’immagine superiore per una valutazione dei dati molto più semplice.

Migliore qualità dell’immagine, migliore rilevamento dei difetti

ZEISS scatterControl migliora significativamente la qualità dell’immagine CT riducendo gli artefatti causati dalla radiazione diffusa. Il contrasto tra i diversi componenti aumenta e l’individuazione dei difetti è semplificata: È ora possibile valutare aree di parti che in precedenza erano quasi impossibili da valutare.
Migliore determinazione della superficie

Non solo il rilevamento dei difetti, ma anche la qualità complessiva della determinazione della superficie trae vantaggio da ZEISS scatterControl. Questo è un vantaggio considerevole per le applicazioni metrologiche su pezzi difficili, dove gli artefatti distraggono il processo di determinazione della superficie quando non vengono corretti.
Scansione veloce con modalità VAST

ZEISS scatterControl funziona sia con la modalità di scansione Stop and Go che con quella VAST. La soluzione scatterControl offre una qualità d’immagine superiore per il CT cone-beam, paragonabile alla qualità del CT fan-beam, ma con tempi di scansione fino a 1000 volte più rapidi.
Facile da usare

ZEISS scatterControl è una soluzione che richiede un solo clic. Il modulo funziona perfettamente con altre utili funzioni di METROTOM OS, come VHD (Virtual Horizontal Detector Extension), AMMAR (Advanced Mixed Material Artifact Reduction) o VolumeMerge, ed è completamente integrato nel software.

ZEISS scatterControl per una migliore analisi dei difetti

ZEISS scatterControl migliora significativamente la qualità dell’immagine delle scansioni CT per una serie di parti e settori. Ci sono ragioni evidenti, che vanno dall’efficiente rimozione degli artefatti al posizionamento del modulo rispetto al componente, che fanno di ZEISS scatterControl la scelta ideale. Scopri di seguito come utilizzare il modulo per il rilevamento e l’analisi di difetti eccezionali.

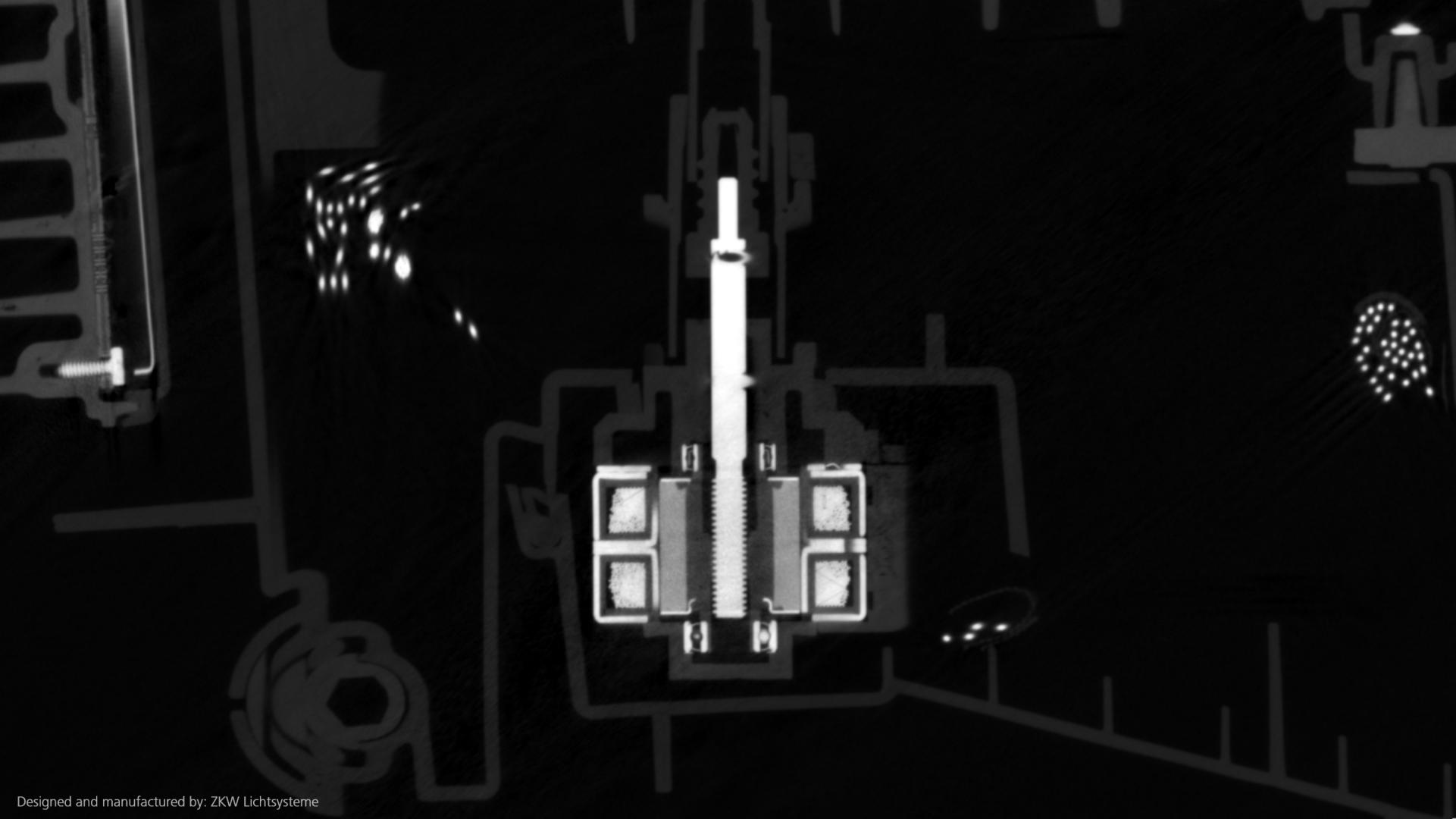

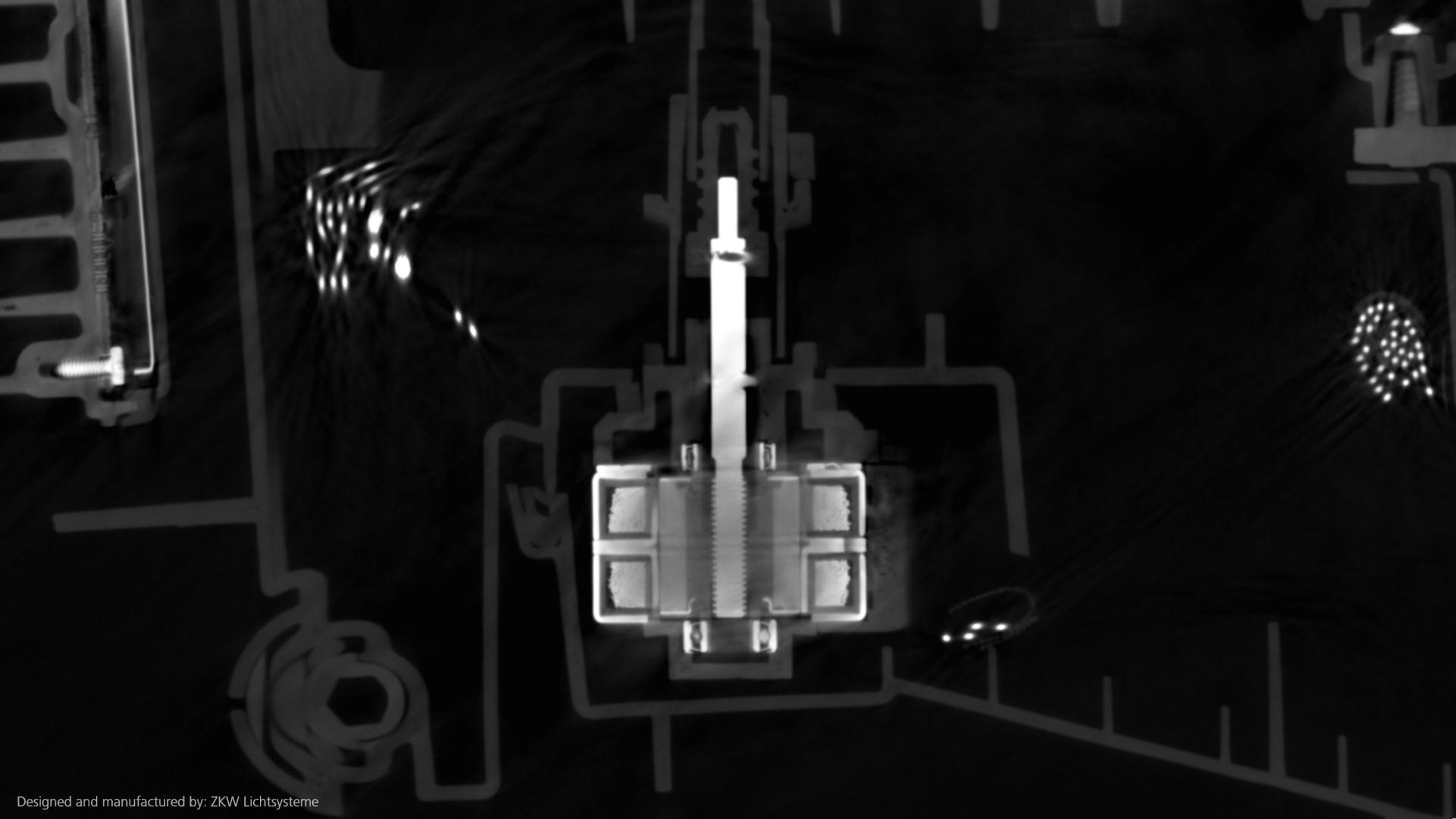

Riduzione degli artefatti per una migliore qualità delle immagini CT

ZEISS scatterControl fa chiaramente la differenza. Utilizza l’elemento di scorrimento per confrontare la qualità dell’immagine a raggi X ottenibile con e senza il modulo scatterControl. L’immagine migliorata presenta un contrasto più elevato e meno artefatti, facendo risaltare i dettagli in modo molto più chiaro.

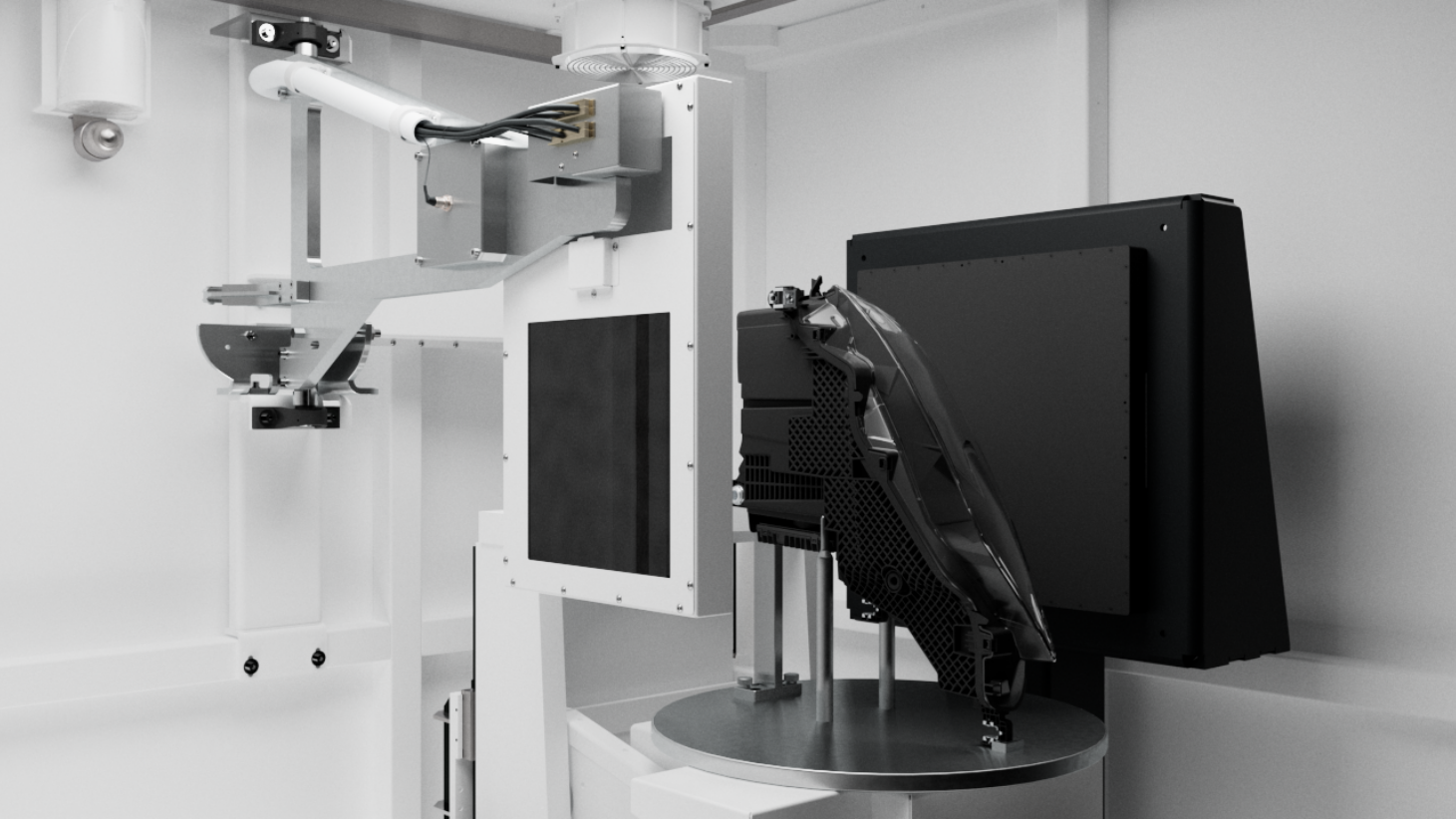

Qualità superiore grazie al posizionamento dei moduli

ZEISS scatterControl raggiunge una qualità superiore rispetto a prodotti simili grazie al principio di funzionamento del modulo: È posizionato tra il tubo e il rilevatore. Gli oggetti più piccoli, come i pezzi densi fabbricati in modo additivo, possono essere posizionati davanti al modulo, mentre gli oggetti più grandi dietro. Funziona in entrambi i casi. Inoltre, il sensore di collisione fisica integrato e il sofisticato software di previsione delle collisioni prevengono efficacemente gli incidenti.

Ideale per una vasta gamma di parti e settori industriali

Fonderia: Parti massicce in alluminio o magnesio, anche con inserti in acciaio
Automotive: Pressofusioni con intarsi in acciaio, elettronica di potenza
Prototipazione rapida: Parti dense stampate in metallo

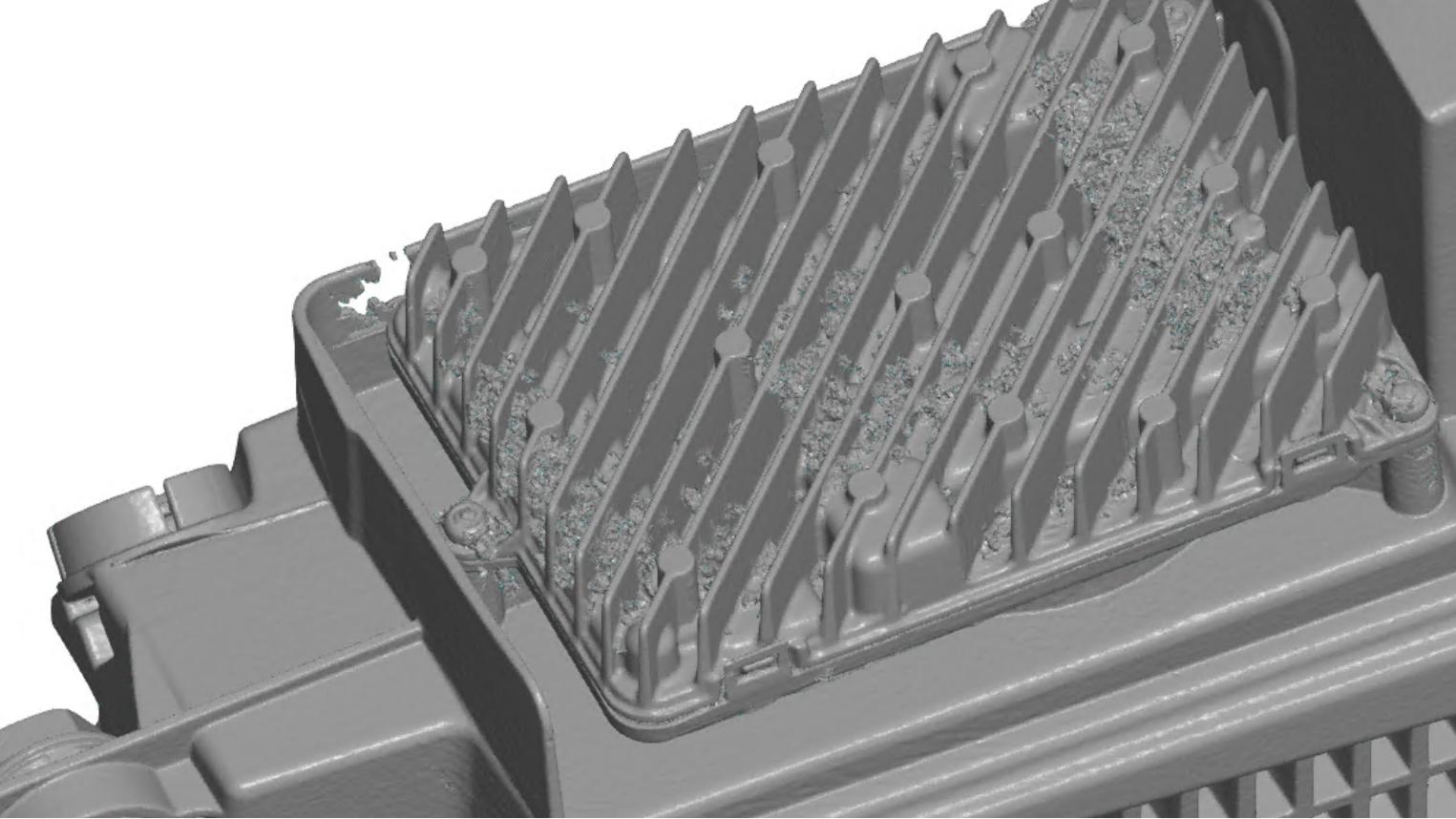

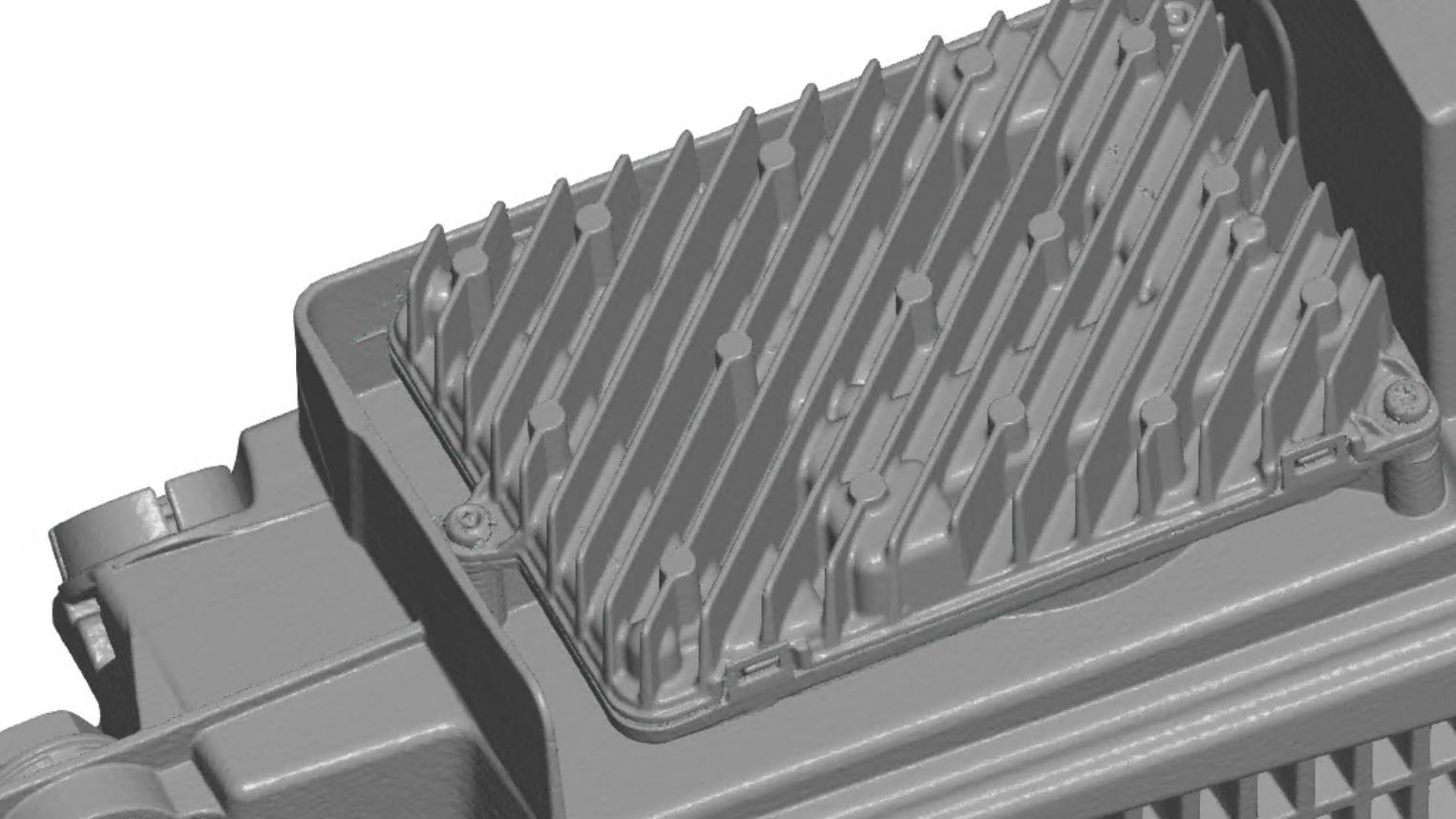

Analisi 3D migliorata

I miglioramenti sui dati di volume consentono una valutazione molto più semplice. Le superfici 3D possono essere determinate e renderizzate senza artefatti di distrazione. Molti artefatti sono tipicamente il risultato di radiazioni disperse e causano pseudo superfici in 3D che ostacolano misure accurate.

Software di valutazione affidabile per l’analisi a raggi X

Il software ZEISS Automated Defect Detection (ZADD) rileva in modo affidabile anche i difetti più piccoli - per componenti stampati a iniezione, medicali, prodotti in modo additivo e altro ancora.

Scopri di più

Le parti che traggono il massimo beneficio da ZEISS scatterControl includono parti in alluminio o magnesio massiccio, pressofusioni con inserti in acciaio, elettronica di potenza, nonché parti dense e stampate in metallo, per citare solo alcuni esempi.
ZEISS scatterControl è una soluzione che richiede un solo clic. La protezione dalle collisioni software e hardware è già integrata, il che significa che è possibile avviare il processo di scansione senza ulteriori passaggi.
Sì, ZEISS scatterControl è una soluzione ideale per il retrofit di ZEISS METROTOM 1500 G3. Per migliorare il tuo CT con il modulo scatterControl potrebbero essere necessari aggiornamenti, ad esempio per METROTOM OS.
