Analisi delle tolleranze GD&T

Le tolleranze GD&T consentono di determinare e valutare le deviazioni geometriche dei componenti. Descrivono le deviazioni massime ammissibili dallo stato nominale di un componente. Se le tolleranze GD&T vengono superate, la funzione, la precisione di adattamento o la forma del componente non sono soddisfatte. Le tolleranze possono essere utilizzate ad esempio per determinare se un foro si adatti correttamente, se sia in direzione corretta o se gli errori di forma esistenti rientrino nei limiti consentiti. Le tolleranze GD&T sono utilizzate in tutte le fasi della catena del processo, come la progettazione, la produzione e il controllo qualità.

• Deformazione in fase di elaborazione
• Usura e abrasione dello strumento
• Vibrazione della macchina
• Fluttuazioni di temperatura in fase di elaborazione

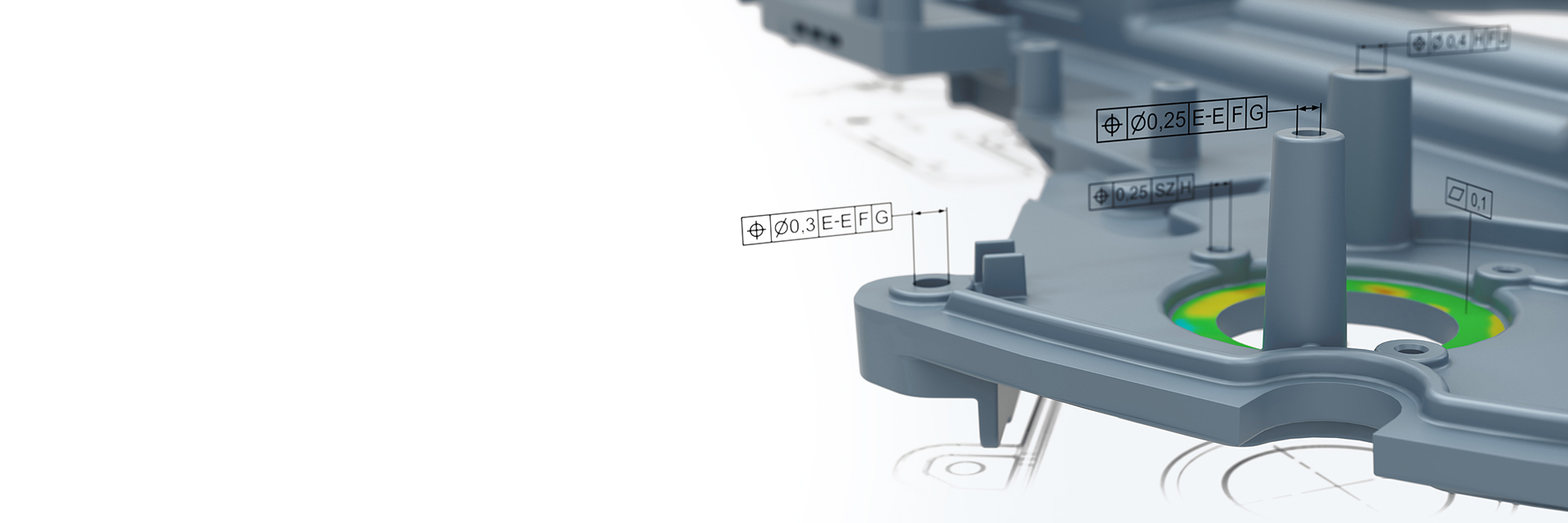

Le tolleranze GD&T utilizzate per le specifiche nella progettazione aiutano il metrologo a verificare un componente. Il prerequisito di base per una valutazione efficiente sono i dati di misurazione a superficie intera generati dalla metrologia ottica. ZEISS INSPECT include diverse funzioni di GD&T per un’analisi completa di dimensioni, forma e posizione mediante sistemi di riferimento, elementi di raccordo e tolleranze. Il design parametrico di ZEISS INSPECT supporta e facilita ulteriormente le analisi GD&T. Per la misura e l’analisi dei singoli elementi, ciò significa che ogni elemento deve essere costruito solo una volta e può poi essere utilizzato come riferimento. Il rispettivo metodo di calcolo viene impostato automaticamente.
