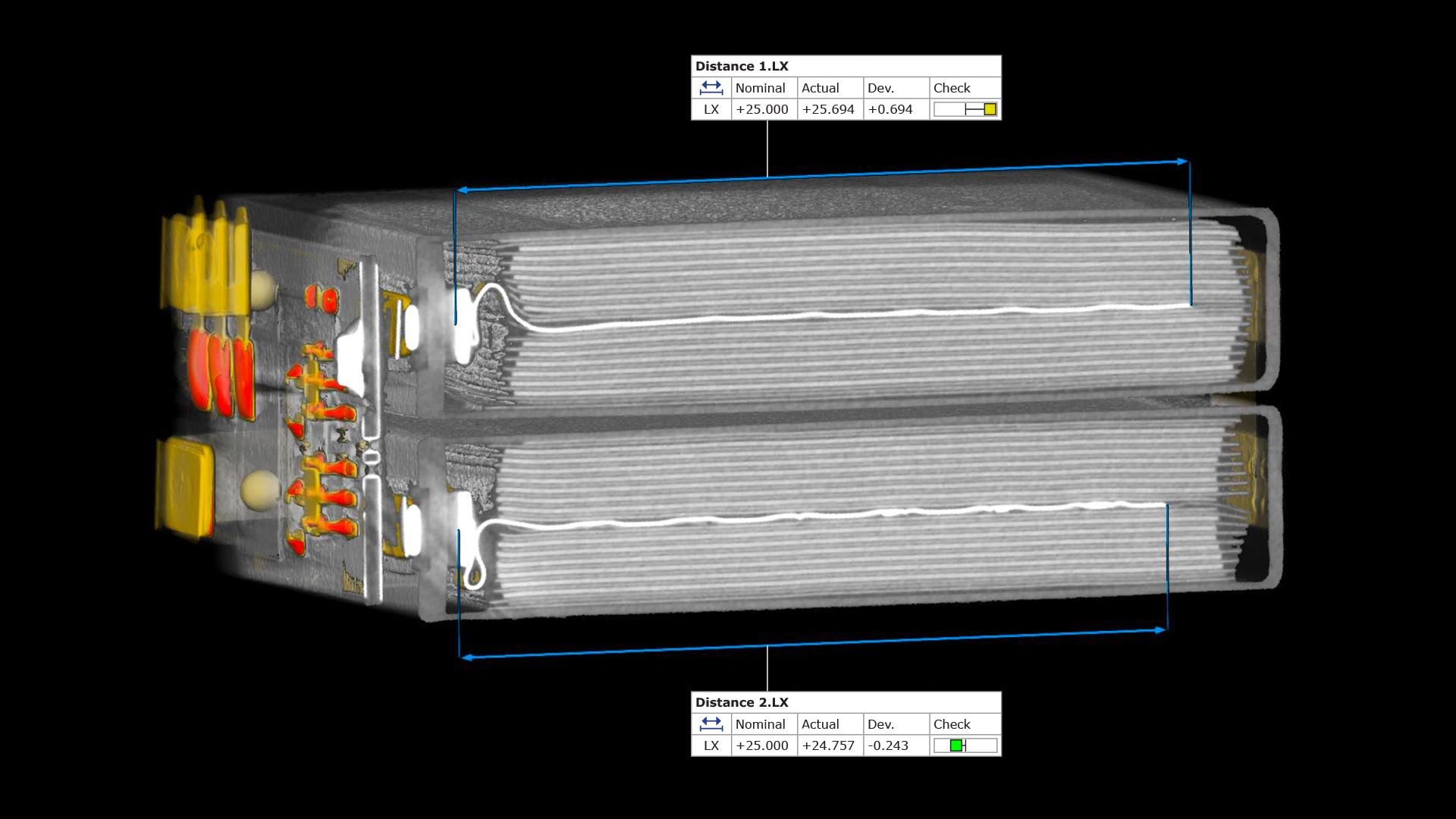

Obiettivo: Ispezionare le parti critiche di una batteria e identificare i difetti.

La soluzione: Dopo l’acquisizione della batteria con uno scanner per tomografia computerizzata, i dati CT vengono valutati in ZEISS INSPECT X-Ray: Il software genera immagini digitali in sezione in qualsiasi punto della batteria ed è possibile determinare individualmente la sezione dell’immagine e il contrasto. In questo modo è possibile rilevare i dettagli più fini e le differenze di materiale; è inoltre possibile individuare in modo affidabile le aree problematiche tipiche della sporgenza dell’anodo, le inclusioni di materiale estraneo o le saldature a punti difettose.

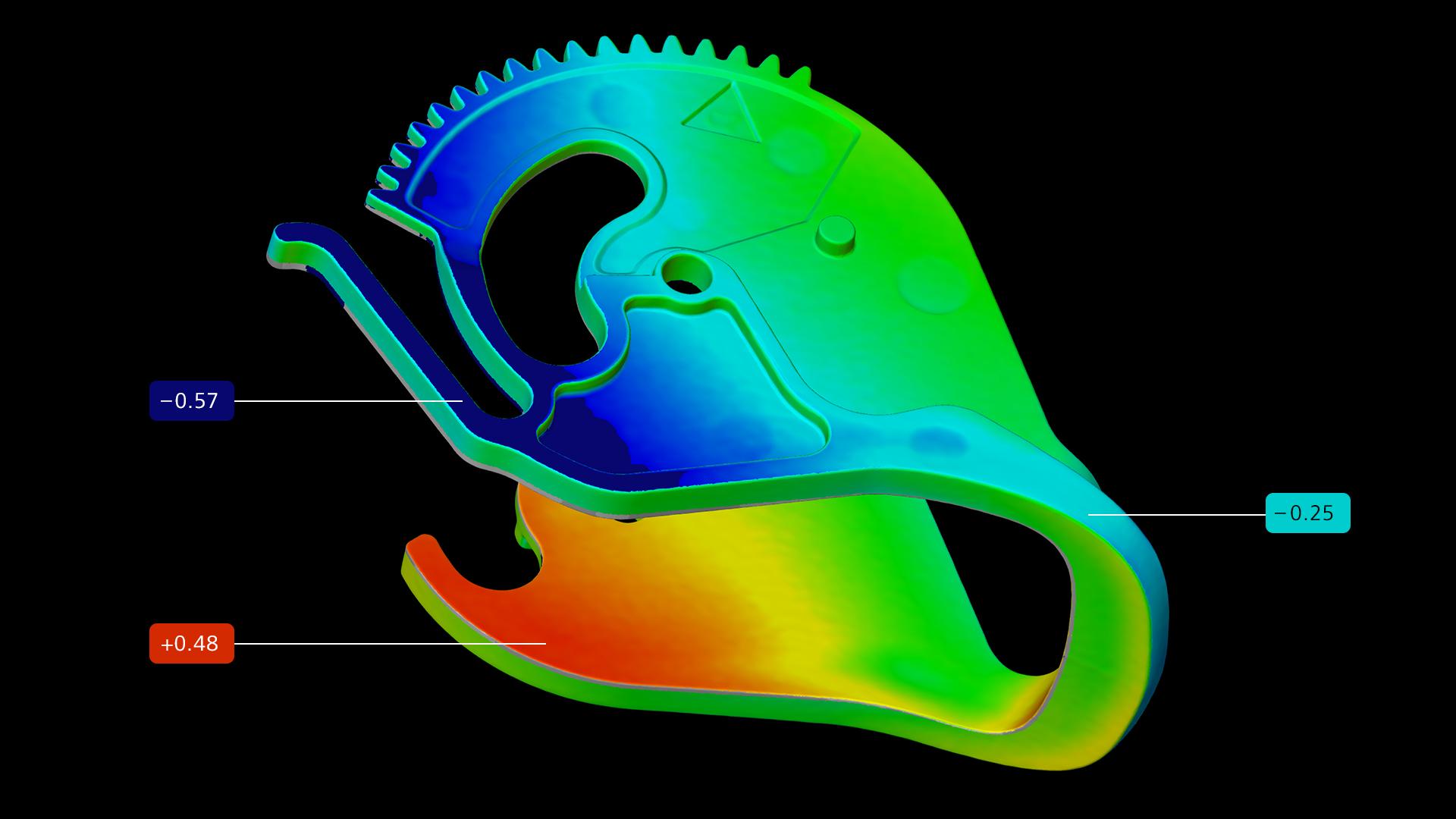

Obiettivo: Analisi 3D di un pezzo stampato a iniezione per verificare il GD&T.

La soluzione: L’importazione dei dati CT del pezzo è la base per ulteriori analisi. Questi includono un confronto nominale/effettivo e l’analisi dello spessore delle pareti per valutare la qualità del pezzo e ottimizzare gli utensili. Il software visualizza le deviazioni dimensionali rispetto al pezzo nominale utilizzando una scala di colori. L’analisi del pezzo per il dimensionamento geometrico e le tolleranze anche sugli elementi interni, nonché una reportistica completa, completano il processo di analisi.

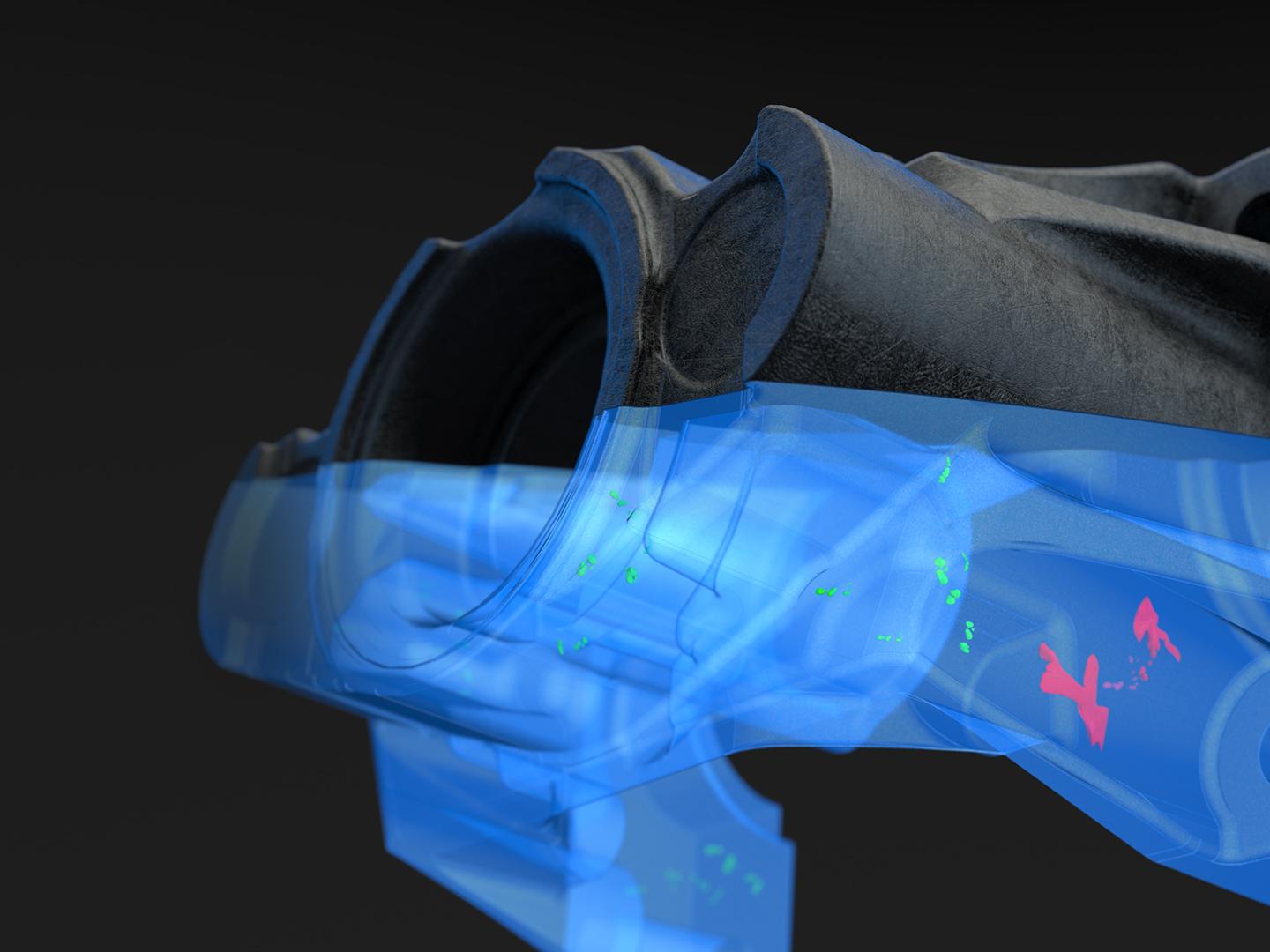

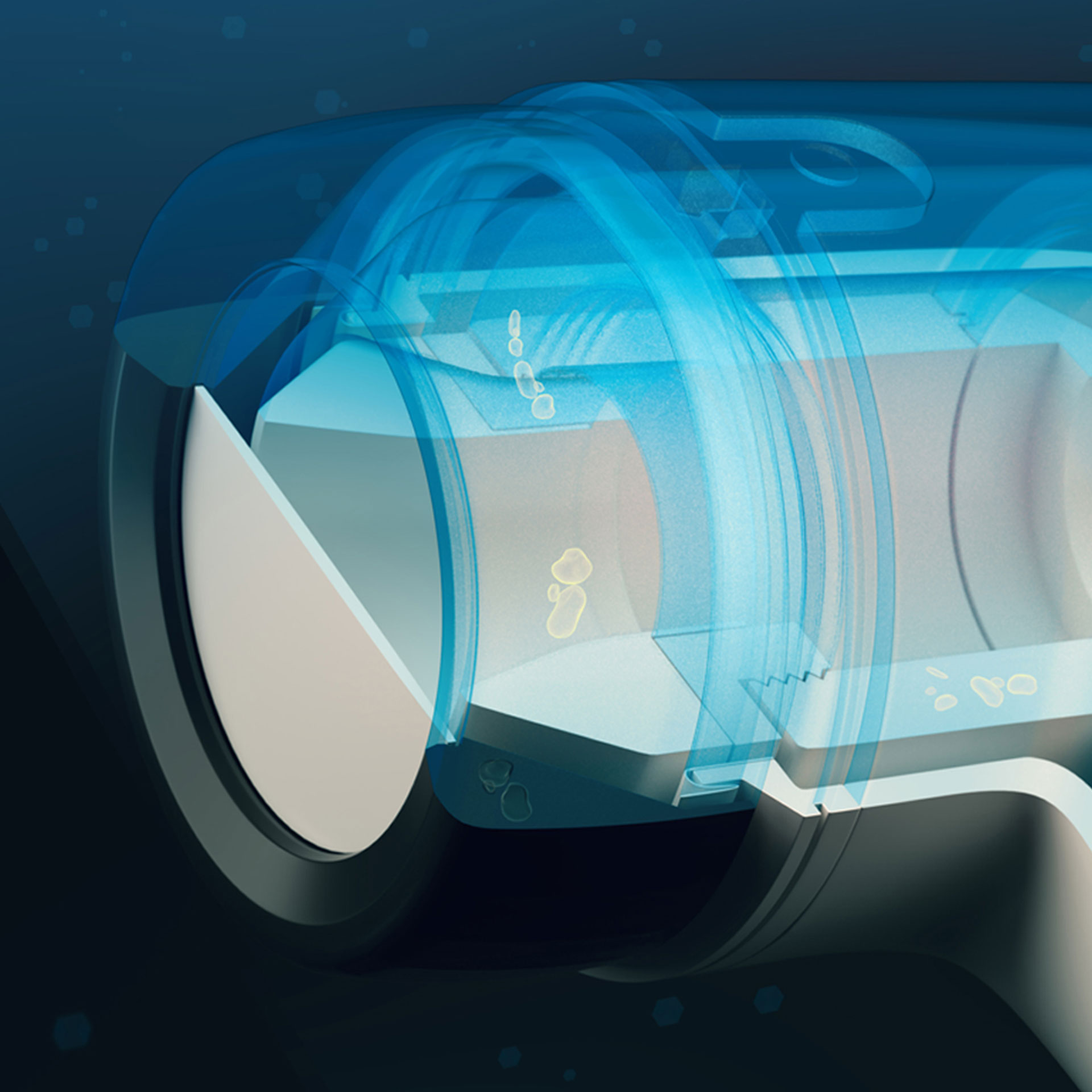

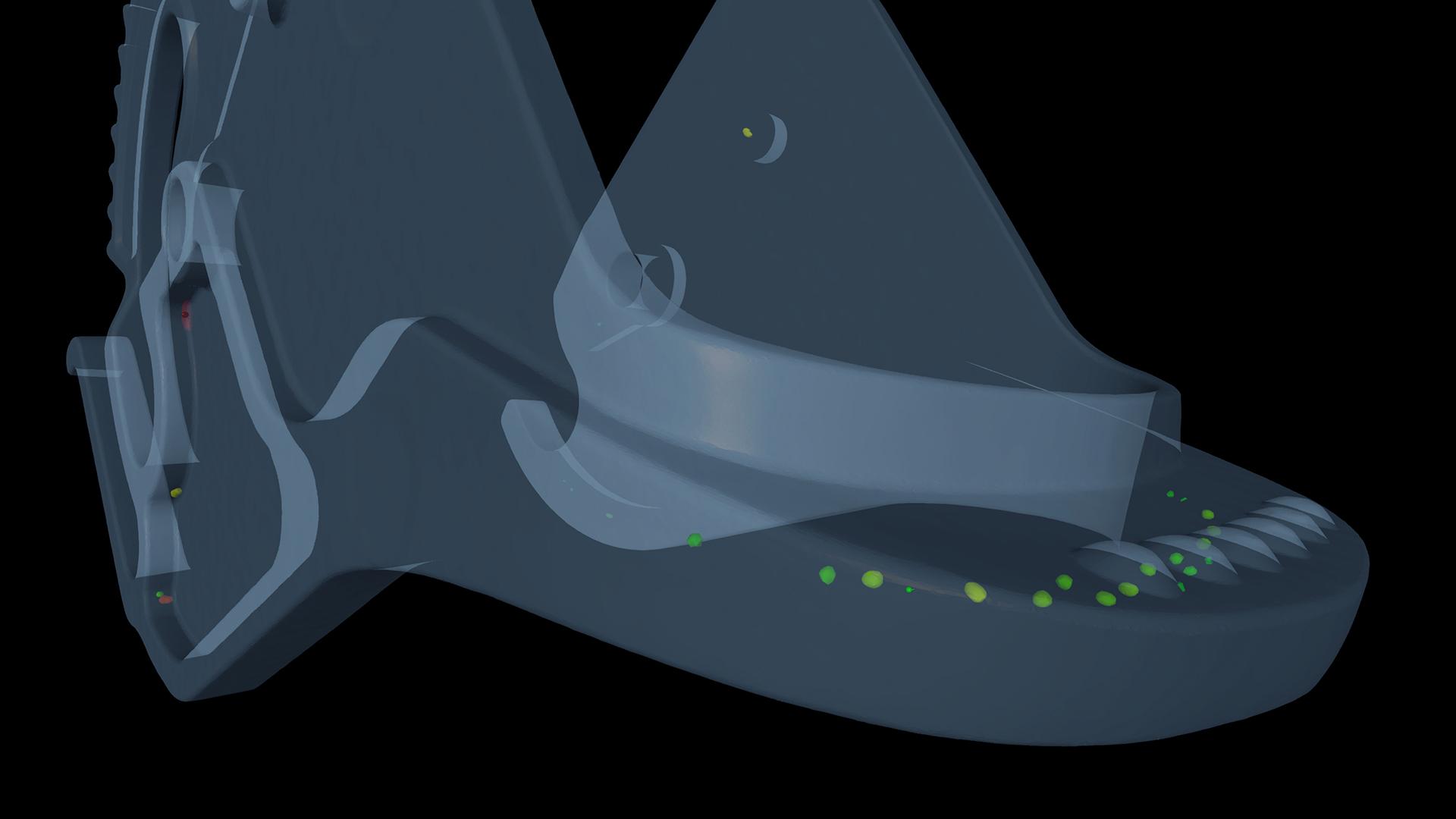

Obiettivo: Analizzare i difetti interni in modo mirato.

La soluzione: L’analisi comprende non solo il rilevamento di sacche d’aria e cavità all’interno del pezzo, ma anche l’esame metrologico. Per questo esame, ZEISS INSPECT X-Ray offre funzioni che consentono di analizzare la porosità, le dimensioni dei difetti o la distanza dall’involucro esterno. Ciò consente di valutare in modo efficiente e affidabile i difetti e i loro effetti.
