ZEN core

Elaborazione industriale delle immagini

Analisi d’immagine per la microscopia industriale

Per l’industria, il vero valore di un’immagine non è nell’ottica, ma nei dati. Per catturarle, si utilizzano sistemi industriali di elaborazione delle immagini in combinazione con il software. Utilizzando vari metodi, come l’analisi del valore di grigio, è possibile una semplice segmentazione delle immagini, ma in alcuni punti raggiunge i suoi limiti. L’intelligenza artificiale (IA) è il complemento perfetto. Il software basato sull’intelligenza artificiale per l’elaborazione delle immagini industriali, come ZEISS ZEN core, è la chiave per ottenere risultati automatizzati, veloci, affidabili, scalabili e, soprattutto, riproducibili.

Con ZEN core, ZEISS offre la soluzione per l’elaborazione di immagini complesse. Il software combina imaging, segmentazione, analisi e connettività dei dati e consente l’analisi automatizzata delle immagini microscopiche. L’interfaccia utente intuitiva del software ZEN core facilita l’esecuzione di analisi complesse delle immagini. I flussi di lavoro predefiniti riducono i tempi di analisi e generano risultati affidabili e riproducibili. Beneficia dell’integrazione opzionale di un microscopio ZEISS con acquisizione di immagini dal vivo e controllo del dispositivo per analisi automatizzate avanzate. ZEN core ti offre l’opportunità di condividere il tuo know-how in tutta l’azienda. L’intera azienda beneficia della segmentazione e dell’analisi automatizzata delle immagini e ottiene il massimo controllo qualità. Convinciti di ZEISS ZEN core e prova gratuitamente e senza impegno il software per l’elaborazione di immagini industriali per un massimo di 60 giorni.

Test gratuito di ZEN core

Le sfaccettature dell’elaborazione industriale delle immagini

Per l’elaborazione industriale delle immagini, le immagini 2D e 3D vengono prima suddivise in aree diverse (segmentazione delle immagini), che vengono poi analizzate e forniscono informazioni importanti. L’elaborazione industriale delle immagini viene utilizzata per il rilevamento dei difetti, l’analisi della struttura e dei materiali e fornisce altri dati essenziali per il controllo e la garanzia della qualità. Se l’elaborazione delle immagini viene eseguita manualmente nelle applicazioni industriali, è necessaria una grande esperienza e molto tempo per la segmentazione e l’analisi delle immagini. La soluzione: Intelligenza artificiale. Con l’analisi automatica delle immagini è possibile ottenere risultati scalabili, affidabili e riproducibili. ZEISS ZEN core ti offre esattamente questi vantaggi e molto di più.

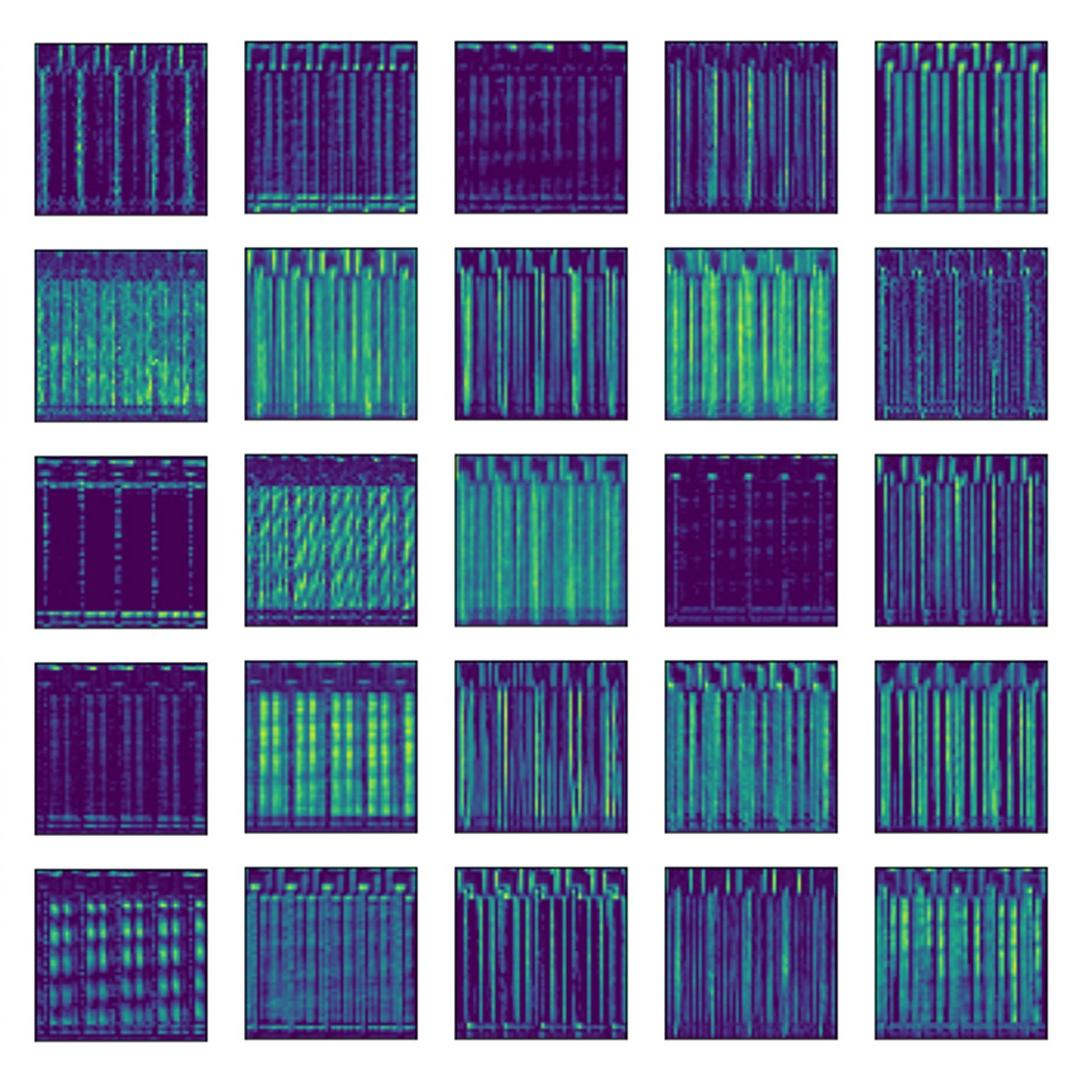

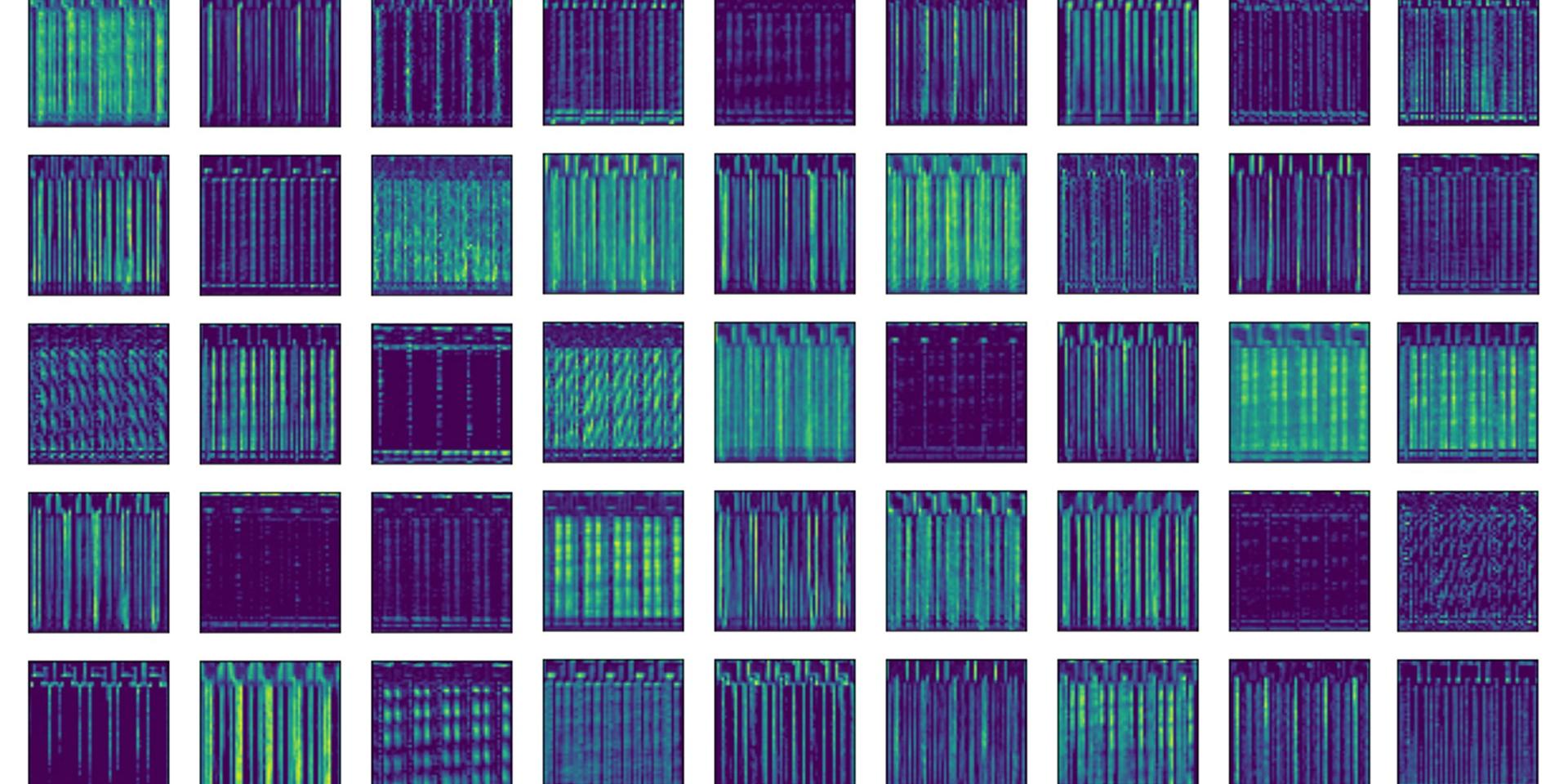

Deep learning per analisi automatizzate

Il deep learning viene utilizzato per addestrare un’intelligenza artificiale che esegue la segmentazione e l’analisi di immagini 2D e 3D in modo automatizzato, rapido e con risultati affidabili.

Scopri di più

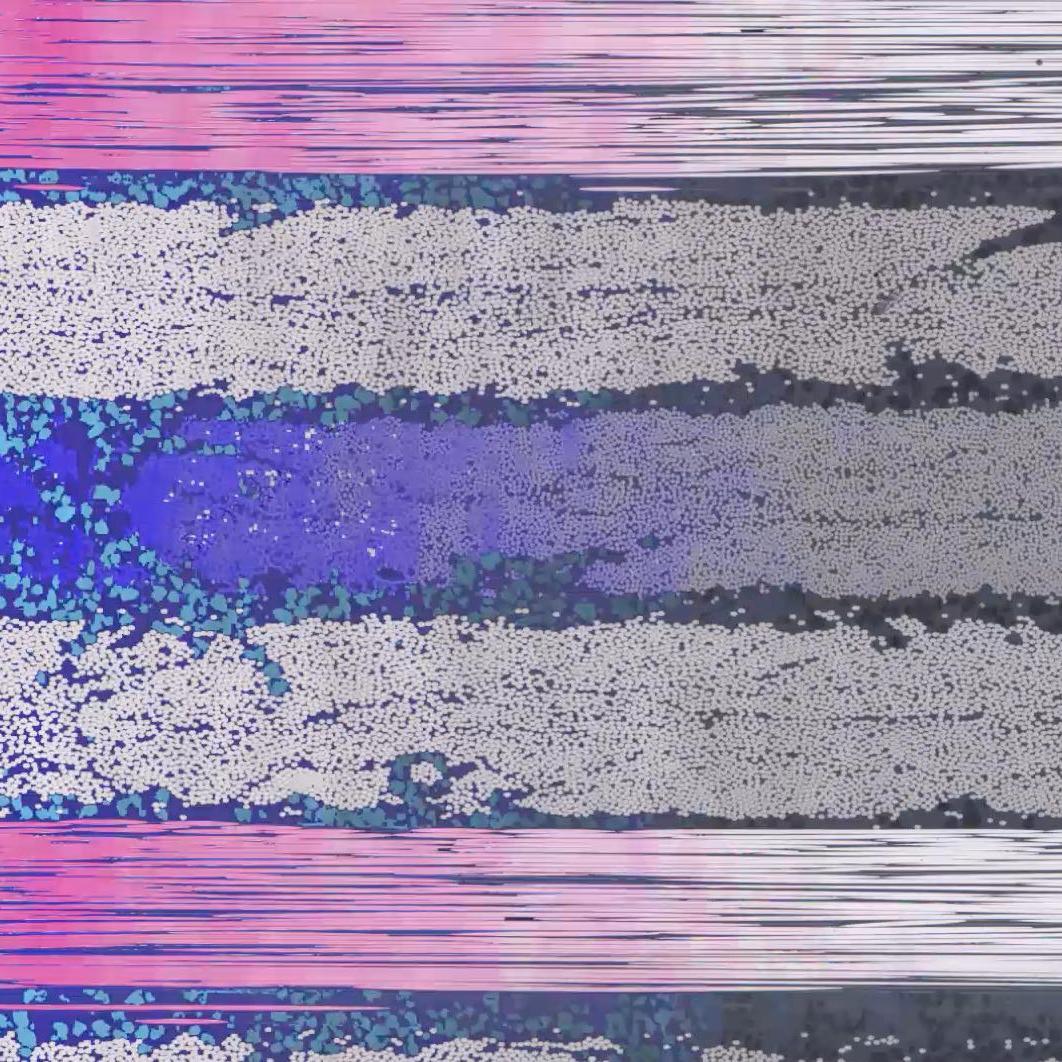

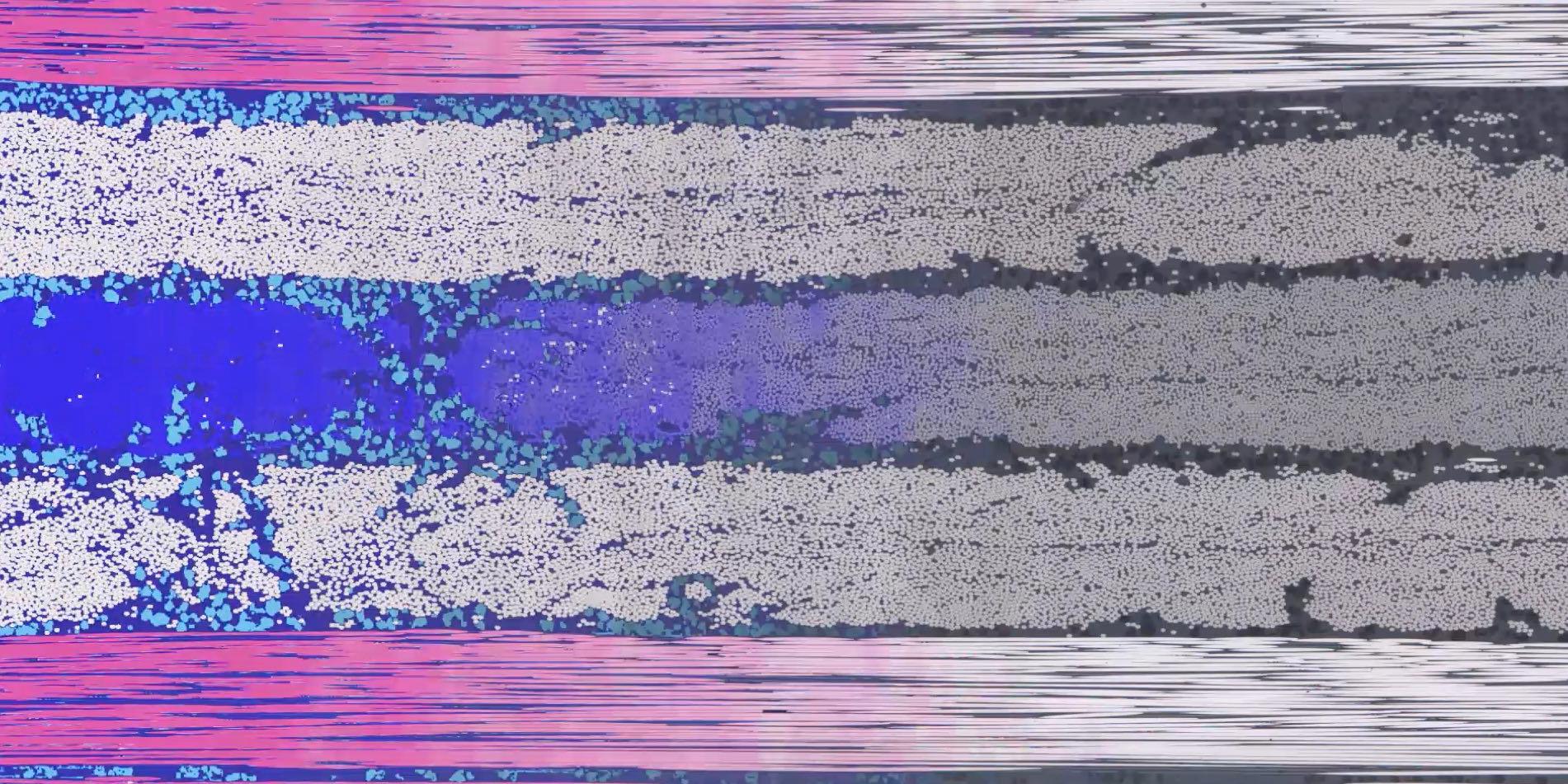

Analisi intelligente dei materiali

Per esaminare le proprietà dei materiali e la struttura di un oggetto sono necessarie analisi complesse. Con ZEN core, le analisi complesse possono essere eseguite facilmente e passo dopo passo sulla base di un flusso di lavoro.

Scopri di più

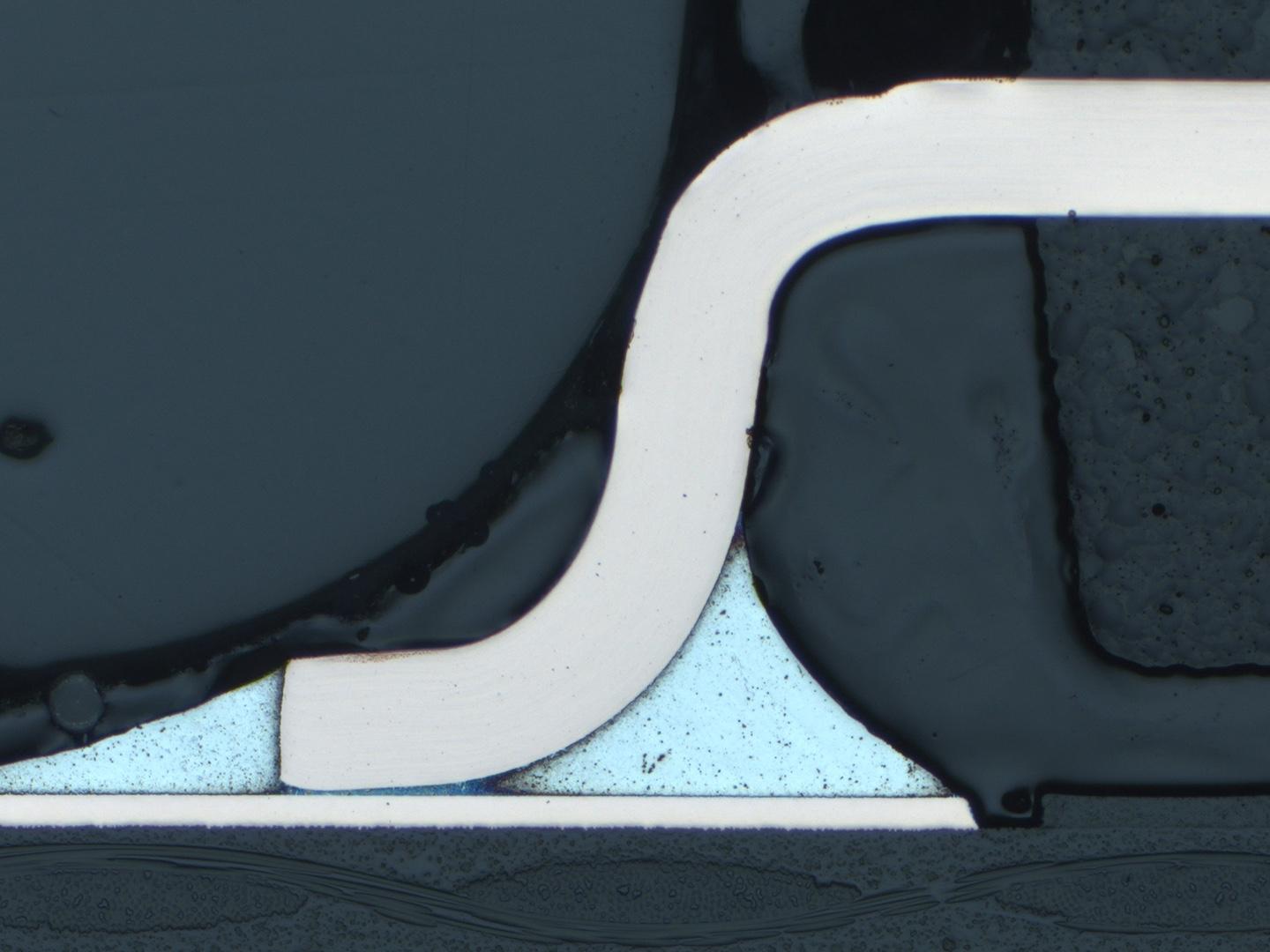

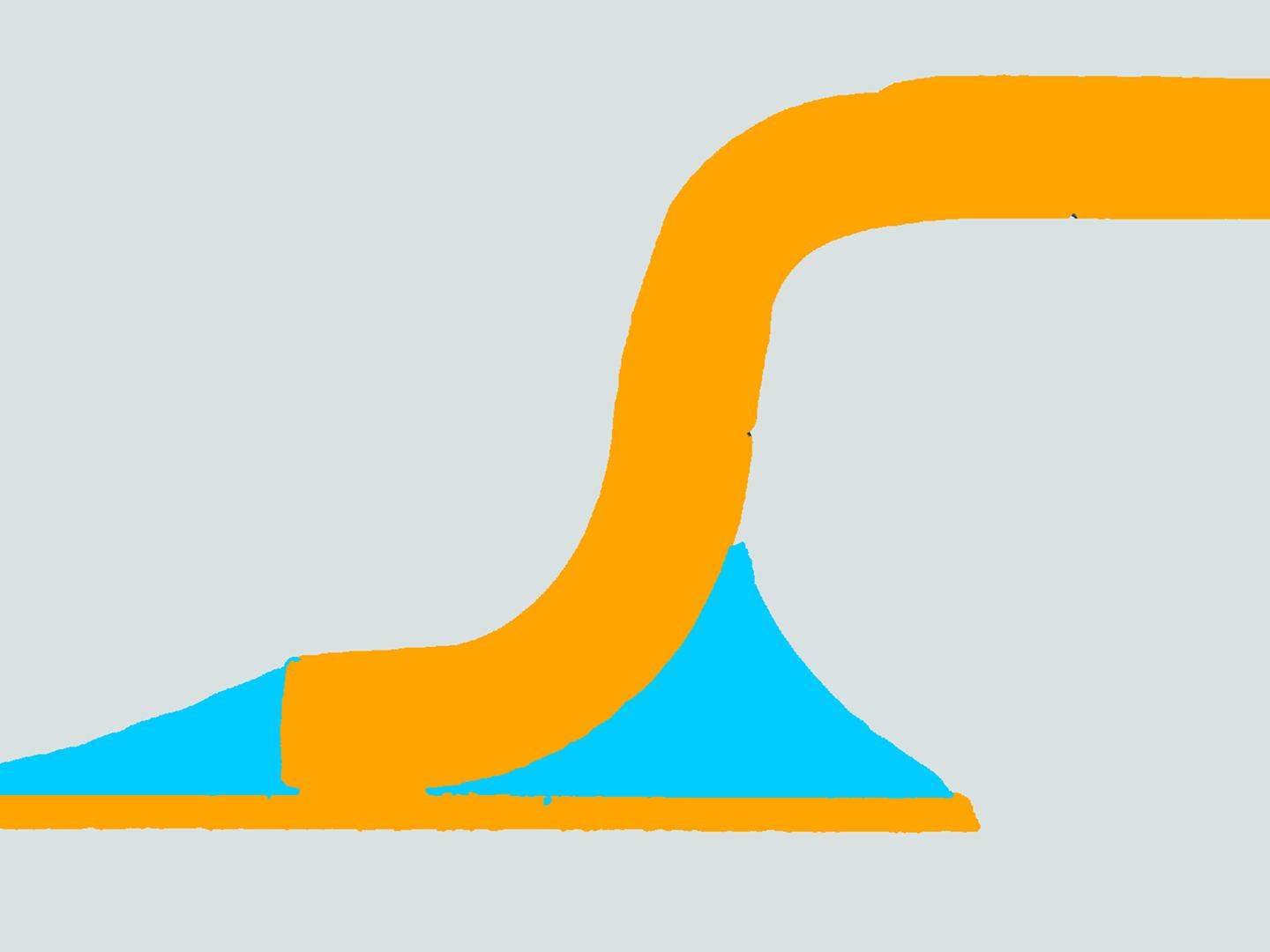

Segmentazione dell’immagine di un IC (unità di controllo integrata) in sezione trasversale

Analisi dell’immagine

Segmentazione dell’immagine di un IC (unità di controllo integrata) in sezione trasversale

In un ambiente industriale, l’analisi delle immagini viene solitamente eseguita sotto forma di segmentazione di immagini microscopiche. A tal fine, l’immagine viene suddivisa in diverse aree separate tra loro. Queste aree e i confini tra le diverse aree vengono analizzati, ad esempio per identificare i difetti e garantire la qualità del prodotto. A seconda dell’oggetto, tuttavia, è necessario tenere conto di casi particolari. Le aree collegate sono rilevanti solo al di sopra di una certa dimensione e forma, ad esempio, oppure è importante la distanza tra le aree. Ciò rende l’analisi manuale molto complessa e dispendiosa in termini di tempo. In questo caso si utilizza un software di elaborazione delle immagini che sostituisce l’analisi manuale con un processo automatizzato. Questo riduce l’influenza dell’operatore e minimizza il tempo necessario per ottenere le informazioni. L’analisi delle immagini può funzionare in connettività con l’analisi dei valori di grigio (impostazione della soglia) o tramite modelli basati sull’intelligenza artificiale.

Intelligenza artificiale

L’intelligente artificiale (IA) comprende l’automazione e l’apprendimento automatico. Il pensiero e l’apprendimento umano vengono imitati da un computer. Nell’industria, i modelli di intelligenza artificiale sono addestrati a riconoscere strutture, difetti e caratteristiche e a risolvere graficamente problemi complessi.

ZEISS utilizza l’intelligenza artificiale per la segmentazione delle immagini e l’analisi olistica delle immagini. Addestrando semplicemente un modello con ZEISS ZEN core, è possibile eseguire automaticamente la segmentazione e la classificazione di una o più immagini. Ciò rende il lavoro di routine più efficiente, indipendente dall’operatore e consente di risparmiare tempo e costi.

Contenuto della confezione:

Analisi granulometrica: Determinazione delle dimensioni dei grani utilizzando vari tipi di trattamento secondo gli standard internazionali
Metodo planimetrico: Ricostruzione automatica dei confini dei grani (misurazione del singolo grano e determinazione della distribuzione granulometrica)
Metodo di taglio lineare: Misurazione semiautomatica con schemi di linee di taglio
Metodo di confronto: Valutazione manuale con serie di riferimento
Misurazione in base ai seguenti standard: DIN EN ISO 643:2020 ASTM E 112-13 Plate I - IV; ASTM E 1382-97 GB/T 6394 2017

Analisi della ghisa: Analisi della forma, delle dimensioni e della distribuzione delle particelle di grafite nella ghisa
Forma e distribuzione dimensionale in percentuale di area (opzionale: disposizione della grafite con serie di riferimento)
Standard fornito: DIN EN ISO 945 # 2019
Ulteriore riclassificazione manuale delle fasi

Analisi multifase: Misura automatizzata della dimensione e dell’area delle particelle in campioni multifase e valutazione della porosità
Confronto tra le serie di riferimento: Confronto delle micrografie con serie di riferimento standardizzate o definite dall’operatore
Confronto con una, due, quattro o otto immagini della serie di riferimento in un’unica vista con l’opzione di sovrapposizione di immagine e grafico per un confronto diretto:
Grani: DIN EN ISO 643:2012 ASTM E 112-13 Plate I - IV; GB/T6394 2002
Inclusioni non metalliche (NMI): ISO 4967:2013; GB-10561 EN 10247:2007, ASTM E 45:2013; DIN 50602:1987
Grafite: EN ISO 945-1: 2008 + Cor. 1: 2010
Creazione di una serie di riferimento: Funzionalità per la generazione di serie di riferimento specifiche per il cliente

Misura dello spessore del rivestimento: Misurazione automatica o interattiva dello spessore dei diversi strati
Standard forniti: ASTM B 487 - 2007, DIN EN ISO 1463 - 2004

I modelli pre-addestrati e compatibili con l’IA possono essere eseguiti per valutare i dati. I modelli non possono essere creati o modificati: per queste attività è necessario l’AI Toolkit; per i modelli basati sul deep learning è necessario un abbonamento ad APEER ML.
Toolkit per l’analisi di immagini 2D attraverso la creazione di programmi di misura automatici, con funzioni di elaborazione avanzate
Pacchetto completo di applicazioni IA, comprese le interfacce di formazione integrate:

Segmentazione di ZEN Intellesis: Segmentazione automatica delle immagini tramite algoritmi di apprendimento automatico
Classificazione degli oggetti di Intellesis ZEN: Classificazione automatica degli oggetti di immagini segmentate e analizzate mediante algoritmi di apprendimento automatico
Riduzione del rumore ZEN Intellesis: Riduzione del rumore assistita dall’intelligenza artificiale con algoritmi Noise-2-Void
Ambiente macro: Programmazioni macro specifiche per il cliente con Python
API: Controllo di ZEN core tramite interfaccia API (servizio del team di programmazione di ZEISS)
Tracciabilità e responsabilità dei flussi di lavoro (prerequisito per la conformità a 21 CFR Part 11)
Audit trail

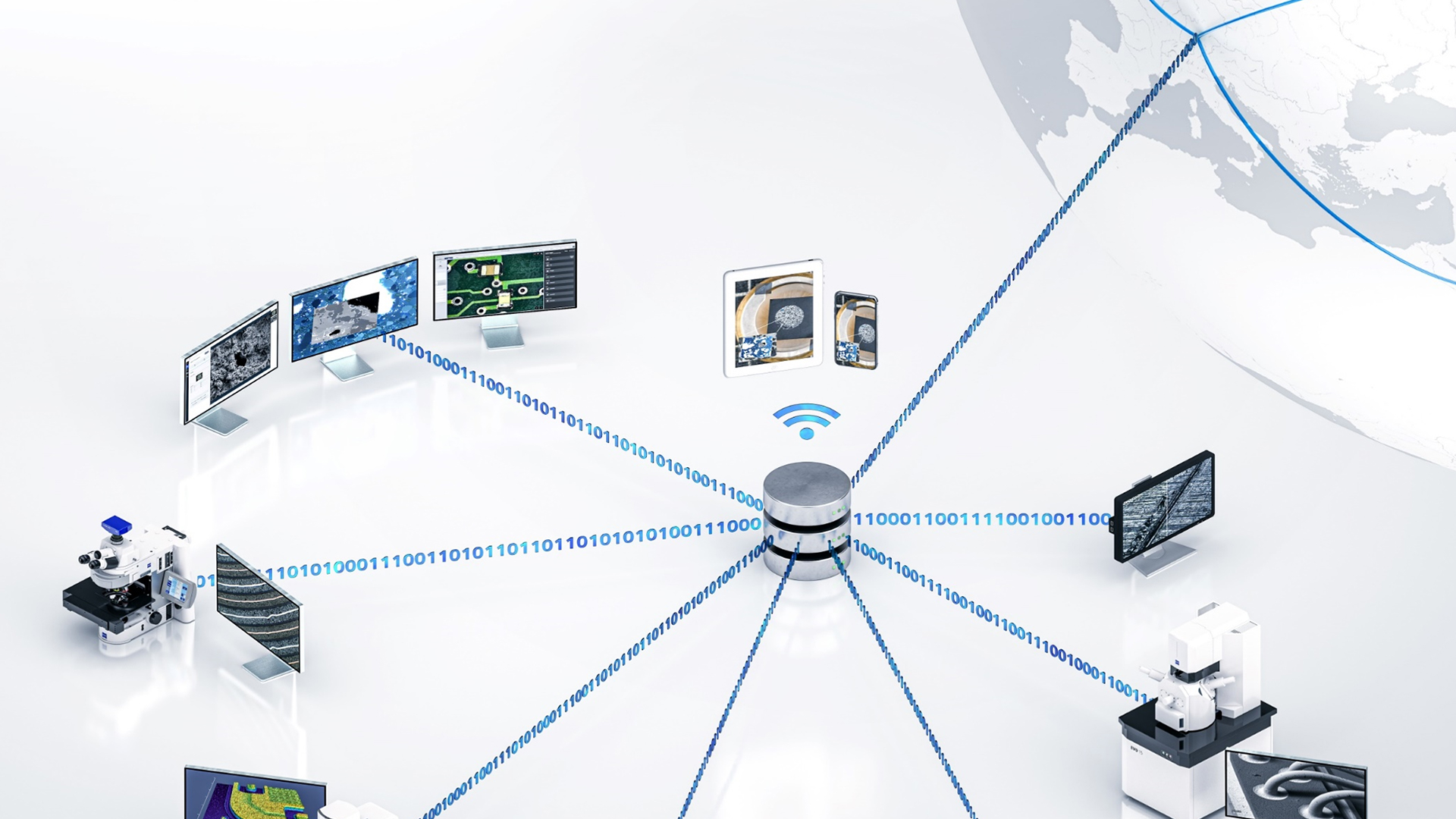

Database di immagini basato su SQL

Soluzione di database centrale
Gestione intelligente dei dati
Gestione integrata illimitata di utenti e accessi senza costi aggiuntivi

Domande su ZEN core

Avete domande o desiderate una consulenza personalizzata? Contattate i nostri esperti ZEISS ZEN core!

Provate ZEN core

Basta registrarsi e provare ZEN core gratuitamente, senza alcun obbligo contrattuale. Conoscete i nostri strumenti di analisi delle immagini e di apprendimento automatico in un massimo di 60 giorni.
